Bạn làm amply tube mà chưa biết được mấy số đo Ua, Uk vậy thì chẳng biết nói gì hơn được nữa... À xem xem lưới của đèn phát sáng chưa nhé....
Bác chưa nối mass vào chassis cơ mà. Kiếm đại thùng sắt nào bắt vào thử. Bác cứ yên tâm, mọi người ở đây sẽ giúp cho bác.
Nói thiệt với bác em là dân trái ngành, cũng vì thú vui diy nên mấu, đây là cái amp tube đầu tiên e ráp, trước đây thì e có ráp 2 cái amp bán dẫn theo mạch clone krell ksa50 và dartzel hên là chúng chậy phà phà. Giờ sang bóng bánh nên hơi bở ngỡ, em chỉ làm theo rập khuôn theo mạch có sẵn thôi, còn máy cái c thức hay ký hiệu vật lý gì đó e chịu bác ạ hjhj.
Bác nên chỉ cho họ, không biết họ mới hỏi. Ua là hiệu điện thế tại Anode. Uk là hiệu điện thế tại Cathode. Đơn vị của hiệu điện thế là volt. Bác ngodongvn tra tại chân đèn để biết chân mấy nhé. Đo DC tức là dòng 1 chiều, que đỏ chọc vào chân đèn, que đen chọc vào mass.
Mạch này là mạch fix linh kiện theo hãng, do đó nếu làm đúng là chạy ngay ... Bản thân mình làm point-to-point vẫn còn nghe được nữa là hàn lk lên bo pcb sẵn => vì vậy bác Ngodong cứ yên tâm về mặt mạch nguyên lý. Chỉ là cách mình xử lý vấn đề gặp phải thôi, bác cứ bình tĩnh. Bác hàn phần chân đèn kỹ vào nhé, bác hàn ít thiếc lỏng lẻo vậy cắm rút tube coi chừng bong mạch à ... Bác xem lại lần nữa các mối hàn, chấm cho nó ngấu, kiểm tra xem các vụn thiếc hàn có bị dính lây ra xung quanh theo nhựa thông hay không... Tụ nguồn bác xài loại bao nhiêu V vậy, với mạch này bác dùng tụ chịu áp 450V cho nó dư dả. Bị ù có khả năng lớn vẫn là bác đi mass chưa hợp lý, mấy sợi nguồn đốt tim 6,3VAC bác xoắn kỹ với nhau cũng giảm thiểu ù. Nên kiếm tạm cái chassis như bác Ngựa nói, câu nối vào chassis hết các đầu tiếp đất của Biến áp, vỏ bọc chống nhiễu của dây tín hiệu input, vỏ volume,... cũng giảm thiểu được ù. Cái pre NAC72 của e cũng phải nhốt tạm vào cái chassis hộp kẹo để test đây keke ... Con đường còn lắm gian nan các bác ợ ... Diy mà ! Cố lên bác Ngodong

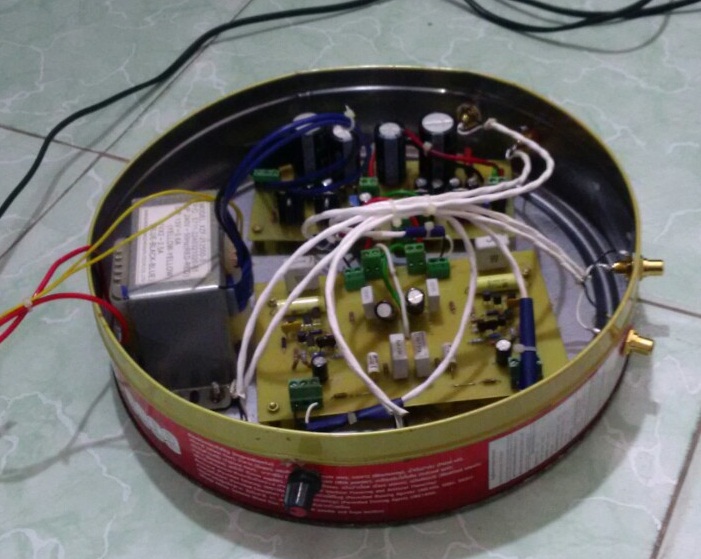

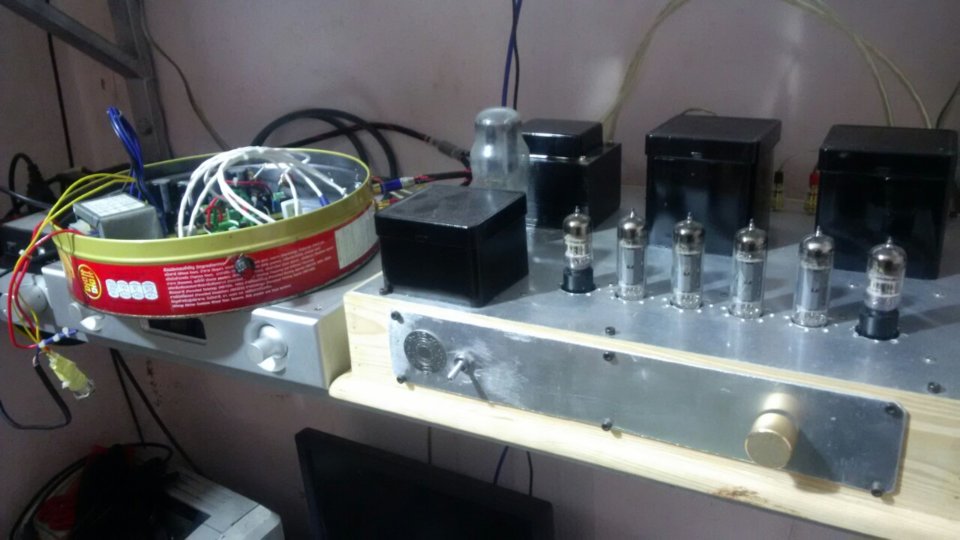

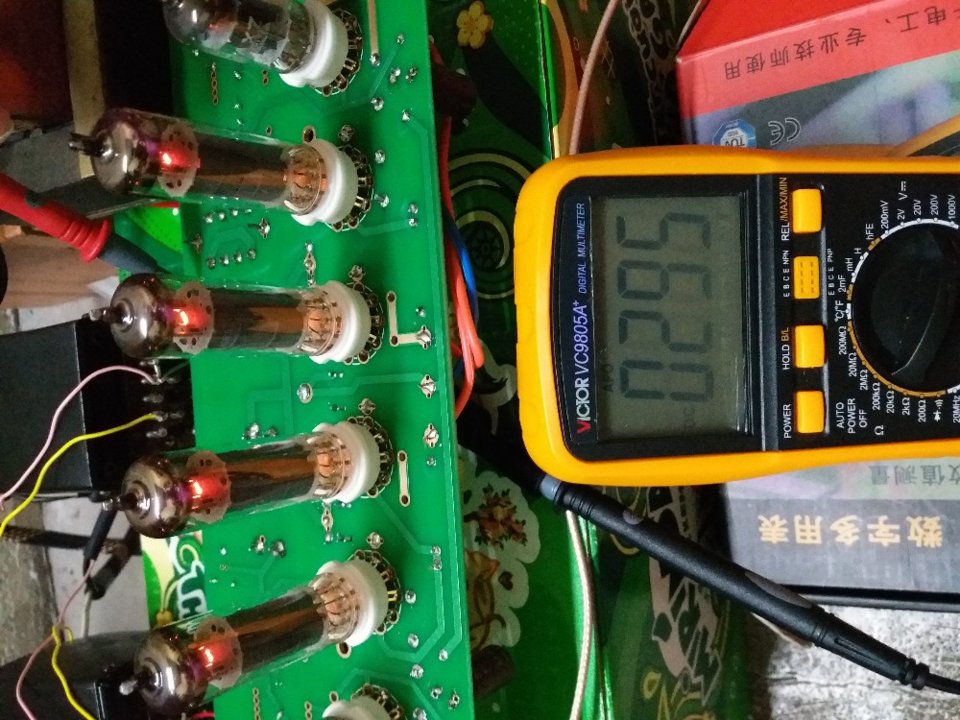

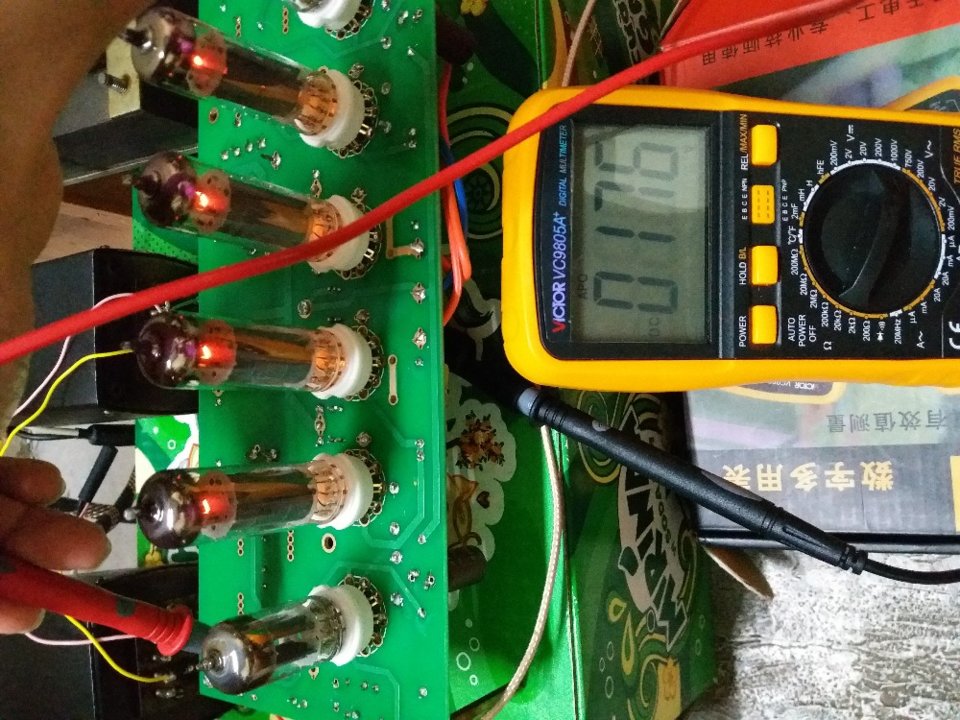

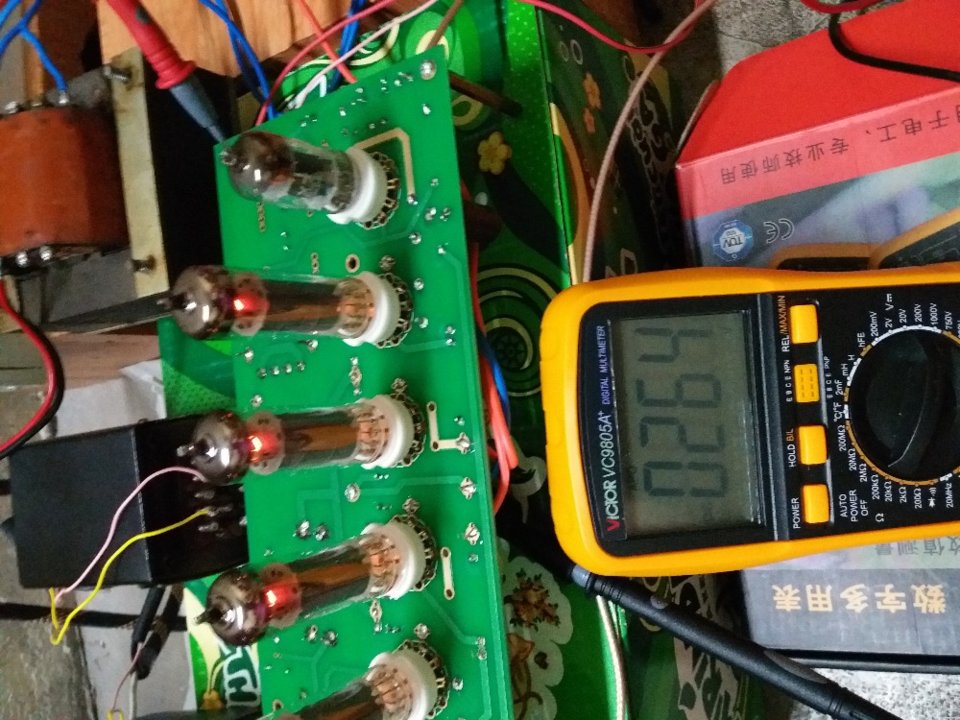

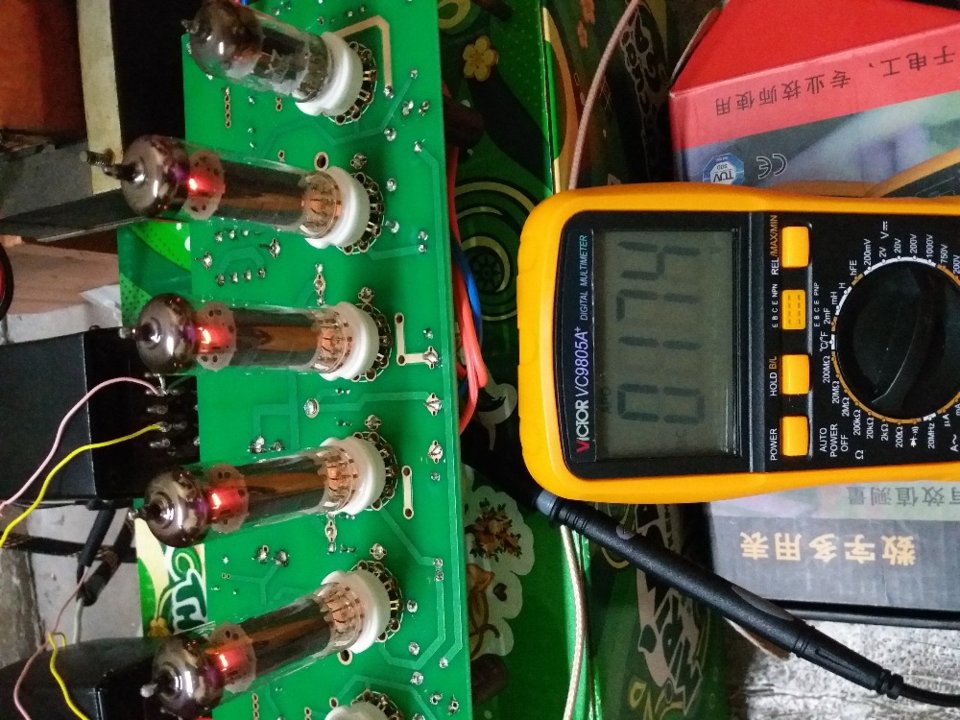

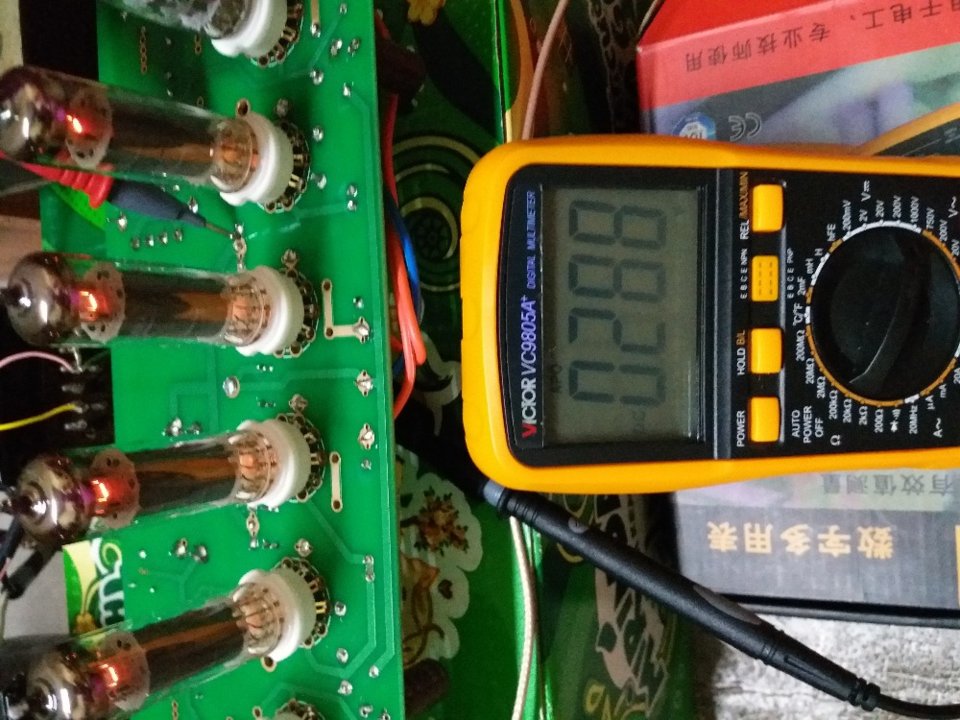

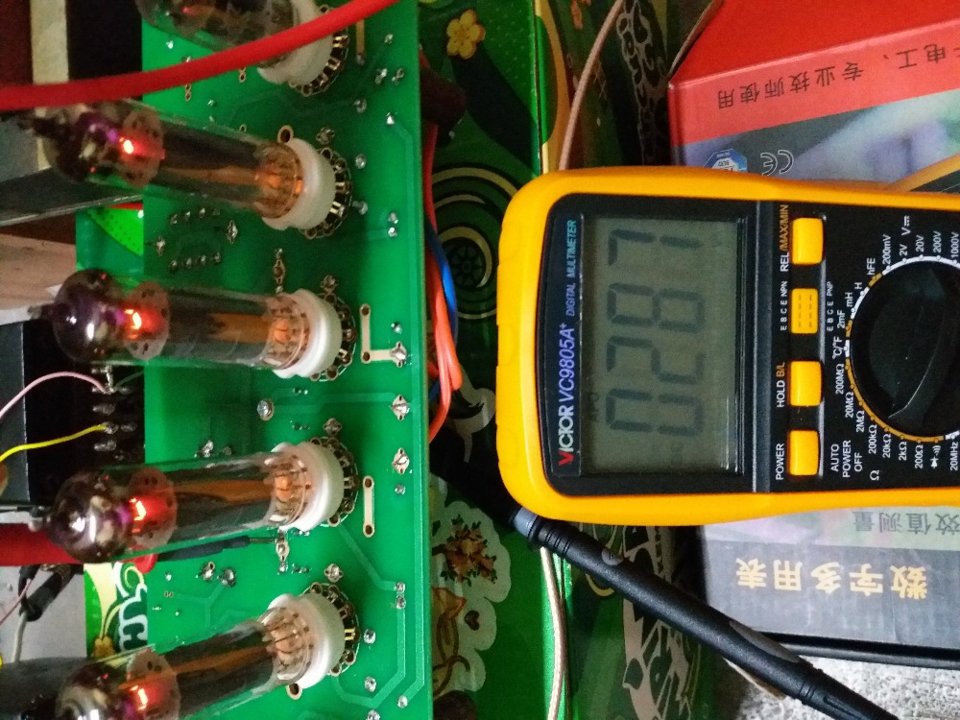

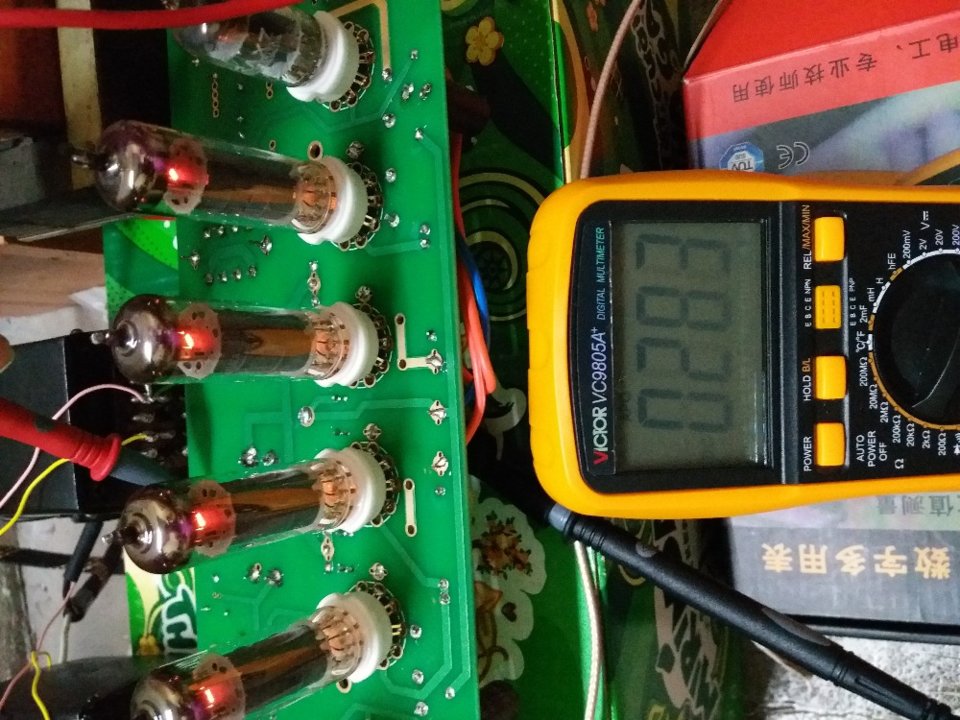

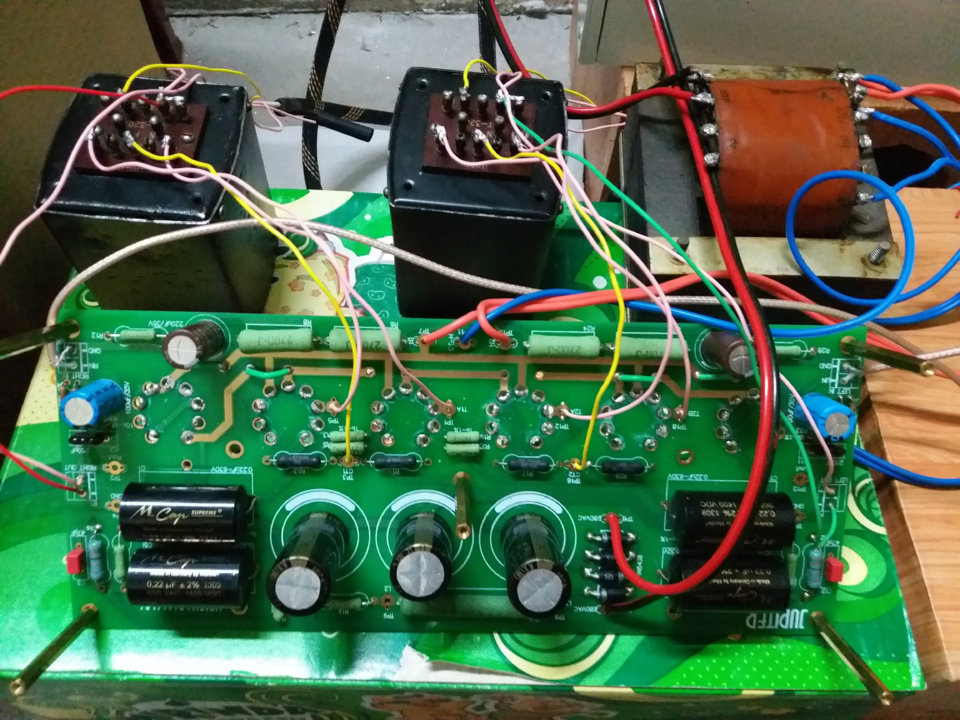

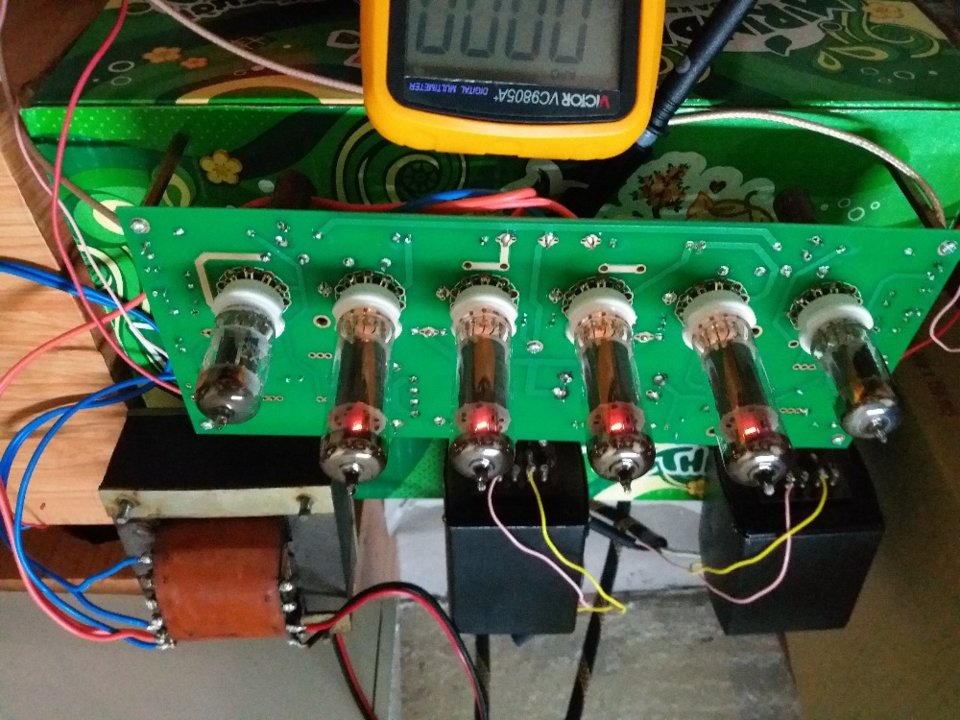

Thanks bác rất nhiều và sau khi em đi mass theo ý các bác tư vấm thì thật ngạc nhiên là ko còn tiếng ù nào. Nhưng khi em tắt thì loa nghe cái bọp lớn dù volune để min, phần nữa là sau khi tắt sờ con trở 56ohm 10w rất là nóng, chỉ chạm được vài giây. Và bóng đèn cs tỏa nhiệt cũng như lòa sưởi ấy. 2 bóng 12ax7 em thấy sáng mờ, ko rõ như khi em cắm trên pre. Đây là mấy tấm hình em đo dòng ở các điểm (em có chụp cả vị trí que và số vol vdc) các bác xem như vạy có ổn ko hộ em nhé.
Xử lý tiếng bụp thì chắc phải làm thêm cái mạch đóng trễ rồi bác, mình xài nắn đèn nên khi bật tắt không thấy bụp ở loa. Con trở 10W đó bác kiếm cục choke 4-5H/250mA thay cho nó dùng lọc nguồn thì sẽ tốt hơn nữa. Của em nguồn B+ là hơn 300V, mà e xem qua hình ảnh thì đèn CS sáng như vậy cũng không có gì ngại đâu, bóng EL84 nó sáng hơn nhiều so với 2 bóng pre 12ax7 là bình thường bác à. Em vẫn khuyên bác hàn lại toàn bộ chân đế cắm tube cho chắc chắn, bác chấm sao cho thiếc lấp kín cái lỗ. Diy nên ae mình còn nhổ ra cắm vào nhiều, khi hàn bác vẫn cắm đèn vào chân tube nhé, bảo đảm cái lỗ cắm tube nó nằm đúng vị trí, sau này dễ cắm rút.
Thanks bác nhiều. Chắc em phải thây bằng cục choke cho yên tâm, và hàn bít lỗ chân đèn. Hiện tại e cũng đang có bóng nắn 5ar4, nguồn của em 260v-0-260v và có cả ngõ 5v nên dùng được bóng nắn để em test xong nó hot oke em sẽ thây bằng bóng nắn xem thế nào hjhj.

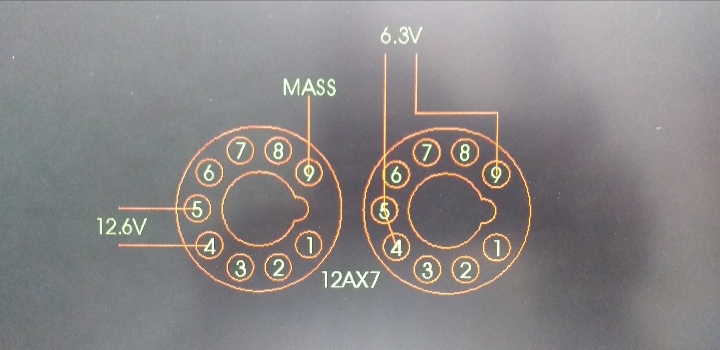

Trở nóng mà nó không đổi màu thì không sao, hoặc kiếm trở cs lớn hơn xem sao. Áp đốt tim 12ax7 bác chạy mấy volt. 6,3 volt hay 12,6 volt. Bác xem hình nếu chưa đúng thì đấu lại đốt tim nhé.
Thanks bác. Đốt tim em đấu y như trên pcb. 3.15v-0-3.15v và và có 4 điểm nối tắt trên board y như hướng dẫn bác ạ.
như bác hmo nói có sẵn bo mạch pcb thì việc hàn linh kiện rất dễ, đọc kỹ hướng dẫn là làm được ngay. Quá trình câu nối chắc chẳng có vấn đề gì, chỉ là một số lỗi nhỏ thì bác cũng đã khắc phục tương đối. Chúc bác sớm trình diễn.
Pcb này thiết kế chỉ xài nguồn đốt tim 6,3VAC bác Ngựa ợ, nó là cái hình 6,3V phía trên của bác đưa đấy. E đang cắm 6h2n-eb phiến bạc Nga nên phải làm cái chân chuyển đỡ phải xẻ lại đường mạch trên pcb (sau này có dùng 12ax7/ecc83 thì rút cái chân chuyển ra là xong). Thực ra nếu BA có 2 cuộn 6,3VAC thì tách đốt tim 4 bóng CS với 2 bóng Pre có lẽ sẽ hay hơn. Bác Ngodong thiết kế cái chassis nhốt em nó vào, đi lại dây nhợ cho gọn gàng, đầu tư volume tốt xíu (ALPS 100K chẳng hạn), như em xài volume trên pre nên em bỏ qua cái volume trên EL84pp, câu RCA in put vào thẳng bo pcb luôn vừa đỡ tiền mua volume vừa rút ngắn dây tín hiệu input , (nhỡ khoan lỗ bắt volume lên chassis rồi nên vẫn phải để cái vặn volume che cái lỗ thôi).
Thế là e nhầm vụ đốt tim à hjhj. Cục nguồn của e có 3.15v-0-3.15v nên chỉ có thể chuyển sang 6.3v-0 thôi. Thế này thì e nên câu thế nào trên pcb bác nhỉ.
Bo thiết kế dùng 6,3v ngồn của bác 6,3v có CT thì bác cứ đấu bình thường thôi, cái đầu CT đó mắc vào mass. Nguồn có rút giữa thì khả năng chống ù lại cao nữa
Bác Ngodong cắm vậy đúng rồi mà ... Hai đầu 3,15V bác cắm 2 bên, CT bác cắm vào giữa (GND), nhớ xoắn 3 sợi vào nhau nhé như kiểu tết tóc cho gái yêu ý
Xoắn 3 sợi với nhau mục đích chính để giảm nhiễu AC ngược chiều nhau gây ra đó bác, còn làm đẹp chỉ là thứ yếu nhé bác hehe !
Nghe căng nhỉ. Em đang gom đồ... đang nghe kết quả từ bác để rút kinh nghiệm.. đóng điện bán dẫn đã run rồi. Giờ chuyển qua tube chak em đeo nón bảo hiểm cho an toàn. Khakha
Cũng không đến nỗi vậy bạn, kiểm tra kỹ từng công đoạn lắp ráp là được mà, thường thì kinh nghiệm người làm trước sẽ hỗ trợ cho người làm sau nhanh tới đích hơn
