Dear mấy Anh Em có tên Nick liên quan Định về chụp mấy trang sách nói về các vấn đề anhtu76 đề cập, nhưng thấy làm vậy có thể AE lúng túng, cho nên cô gọn lại mấy vấn đề như sau: @anhtu76: 1. Đúng như bác Trung224 viết, giá trị tụ nôi tầng này là ma trận trở kháng xoay chiều mà sách kỹ thuật đã viết và trở thành quy chiếu có ký hiệu lần lượt là Z của điện trở gánh ra đèn trc Ra (liên quan đến 1 chiều), nội trở của đèn trc Ri ( liên quan đến 1 chiều), điện trở lưới tầng kế tiếp Rg ( Khg có khái niệm Rout trong sách giáo khoa về đèn điện tử mà ếch nhựa nào đó đã viết, như thế là sai hoàn toàn và chả hiểu gì về 1 chiều và xoay chiều, khái niệm đơn giản nhất trong nền tảng cơ bản, làm Newbie sai theo mà khg hiểu tại sao lại sai khi muốn diễn đạt để hỏi hay bàn luận vs người khác). Giá trị này có diễn biến có tính khá quy luật các bác có thể thấy trên các sơ đồ: Ra tầng đầu càng lớn ( Hàng trăm KOHM ) thì tụ nối tầng này càng có xu hướng bé đi ( 0.0xx uF ); Để tính cụ thể, rất phực tạp bạn nào muốn chinh phục có thể đọc " Tính toán lý thuyết mạch" tác giả Cô Hồ Anh Túy; 2. Tại sao lại phải tính chi ly đến hàng nF cho tụ này: Trc khi Tranzitor ra đời và đc ứng dụng rổng rãi trong các ứng dụng, tubes là công cụ duy nhất cho mọi ứng dụng vô tuyến âm tần và cao tần. Khi ở tần số cao tần, trị số này liên quan và ảnh hưởng mạnh mẽ đến tín hiệu trong sóng mang ( Carieer wave ) cần truyền cho nên người ta phải quan tâm đến từng li từng tý để bảo đảm chất lượng chất lượng tín hiệu. Tuy nhiên với ứng dụng Audio, cụ thể của các amlp đèn ta đang lắp do kinh nghiệm tổng kết lại, các tụ này thường quanh các giá trị như bạn đã liệt kê bạn có thể dùng khái niệm "phương phưởng" của dân gian để thay thế tương đối chính xác TRỪ CÁC TỤ NÀY TẠI VỊ TRÍ cho tầng Phono vì nó liên quan rất nhiều đến mạch RIAA mà độ "hay" hoặc "không hay", nghe " sướng" hoặc " không sướng " như dân gian hay diễn đạt. Về mảng này, bạn nào cần quan tâm, tôi sẽ gửi riêng tài liệu dạng chụp từ Sách Giao Khoa trên Zalo để AE đọc và sau tham khảo thêm trên các Webside của thời IT. Tôi tránh đưa lên 4R vì có thể diễn ra sự trêu trọc khg cần thiết. @hmo: Tụ đó tên là " by pass " hay là gì bạn không cần quan tâm nhiều, bạn chỉ cần quan tâm đến định dạng công thức sau: Trong đó f là tần số Audio, C là giá trị tụ nối tầng, Zc là trở kháng xoay chiều của nút mạch cần tính khi có tín hiệu Audio xuất hiện. Cơ sở để đấu thêm các tụ bé song song như bác đã viết từ công thức này mà ra. Về mặt thực tế các tụ giá trị bé này thường là 12000pF, 5600pF và chỉ phát huy rõ rệt khi chúng là các tụ Silver, Cu nguyên chất. Tôi cũng đc nghe về lời đồn tụ Nga khg tốt, dải tần kém. Tôi khg có ý phản đối vì khg thể cấm đc người đời nghĩ, phát biểu. Tôi nêu một số trải nghiệm trên sản phẩm của Nhật như Amply Pioneer ER420, SUNSUI 500 dùng EL84. Các tụ bên trong dung tụ gốm và giấy, nghe tiếng khg sáng, kể cả khi nghe CD. Thay thử các tụ K72, K75, KY40 vào tôi dám chắc chúng hay hơn rất nhiều và chúng đặc biệt thuyết phục trên nền tảng cấu trúc đó nếu ta cô lập tầng Tone control đi. Nếu các bác có dòng amply này, các bạn có thể thử nghiệm thêm các dòng tụ MгпЧ, tôi tin rằng các bác sẽ thay đổi quan niệm. Đặc biệt khi thay tụ bạc Nga vào tầng phono, dao động tự kích xuất hiện rú rít tại loa ngay lập tức và độ ù tăng rõ rệt. Tán cho vui thêm, trận đất đối không tại Hà nội Hải phòng với Khg quân Mỹ 1972, ta công bố hạ 34 B52, phía Mỹ chỉ công nhận mất 17 B52, BBC trong các bài báo lúc đương thời đã viết rằng: " ... với tốc độ nhai nuốt tàn sát B52 như thế này, khg hiểu chính phủ Mỹ phải huy động bao nhiêu B52 từ lực lượng khg quân chiến lược từ các căn cứ trên thế giới về chiến trường này ...": Tức là sự tiêu tốn B52 là có thực cho dù Khg quân Mỹ đã dùng KỸ THUẬT GÂY NHIỄU TỔNG HỢP: Nhiễu thụ động, nhiễu tích cực ... phủ tràn bầu trời miền Bắc lúc bấy giờ. Lực lượng của ta có tổn thất (chiến tranh mà ) nhưng tại sao lại hạ đc 17 B52 trong 12 ngày đêm khốc liệt ấy, hẳn những linh kiện dùng trong khi tài đó khg tồi chút nào để góp phần làm nên một trang đau thương và oai hùng như vậy. Thêm nữa, tên lửa Iskander có tầm bắn 500km, vòng tròn sai số CEP 2m/500Km, Tên lửa Kalir tham chiến từ 3500km diệt hầu hết các mục tiêu dự kiến của IS hẳn phải có linh kiện chính xác kinh hoàng thì mới làm đc vậy, đúng khg cac bác. Vậy thì 50Hz đến 16kz đâu phải là cản lực khg vượt qua đc. Các bác để tôi tìm lại bảng Excell mà tôi gom đc nói về lượng kim loại quý đã đc sủ dụng trong các đèn do Ex USSR sản xuất để các bác đọc chơi. Tôi cũng khá nhiều tụ bạc Mỹ áp thấp như hình đi kèm để chơi cassette: Nhưng tụ Silver Mỹ áp cao, bạc nguyên chất như người Nga đã dùng tôi ít gặp trong thiết bị của Mỹ. Bác nào có cho AE tham khảo cho mở mang.
Em lắp thử EL84 PP lần đầu, mạch fixbiass với chân 2 G1 áp -16 V, chân 7 anot 330 V, chân 9 G2 áp 310 V và chân 3 catot nối mass. Hiện tại, mở nhỏ thì không sao nhưng khi mở hơi lớn thì nghe bị méo tiếng. Nhờ các bác có kinh nghiệm xem giúp cách khắc phục. Tks for All.
Điện áp G2 của bạn cao quá thì phải... Do đó dòng Ia của L84 chắc lớn bạn có thể xác định được dòng Ia của L84 của bạn hiện là bao nhiêu không... Mình thường chỉ thường dùng Ia của L84 <40ma/ đèn mà thôi.. Bạn thử kiểm tra xem nhé.... Có thể hạ áp của G2 xuống dưới ngưỡng 200V xem sao nhé...
Trăm nghe không bằng một thấy, trăm thấy không bằng một thử, em đã ghép 4 em K40-Y9/0.015uf-400B song song với tụ nối tầng 0,22uf. Cảm nhận ban đầu có vẻ là dải cao nghe "rõ" hơn chút thì phải (hay là do chủ quan cảm nhận như vậy), mấy hôm tới nhờ "người nhà" nghe rồi đánh giá xem sao .
Chúc mừng bác tìm ra bí kíp hjhj Theo e bác phải thực hiện như sau mới chắc ăn được. - chưa lấp thêm tụ 0.015uf nghe 1 bài vài lần kèm ghi âm lại - sau đó lấp thêm tụ nghe lại chính nó vài lần và ghi âm lại. => so sánh và chốt hạ. Có lẻ chính xác hơn tý hehe. Tiện thể các bác cho em hỏi con el84pp này ghép với pre đèn mạch nào hợp nhất, cho em xin cái mạch với ạ, đang rãnh rồi vài ngày nghỉ muốn nhãy hố mạch có 12ax7, au7 càng tốt vì em đang dư 2 cập mạch càng đơn giãn hay có luôn pcb càng tốt ạ, khả năng point to point e sợ khói hjhj. Em thường nghe nhạc vàng với đỏ thôi ạ. Thanks các bác.
Pre 12ax7, 12au7 mà xài sẵn pcb e thấy bác Uy có bo Shine 7 có vẻ hợp với bác đấy ạ. Mạch đã được Tây ráp và đo kiểm rồi, mỗi vế dùng 1 bóng. Pcb bên bác Uy kèm sẵn cả phần nắn lọc nguồn bằng tube luôn. Bác liên hệ bác ấy tham khảo xem sao.

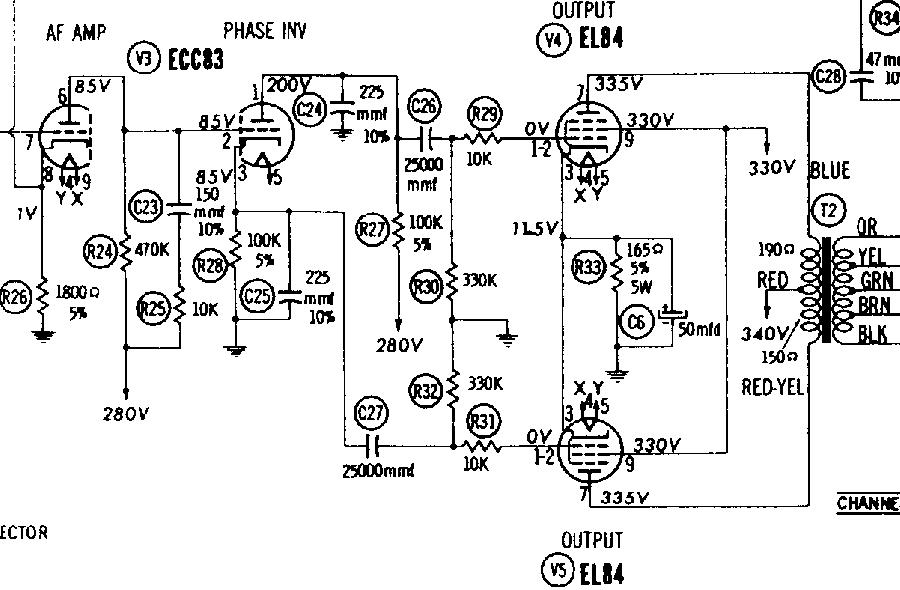

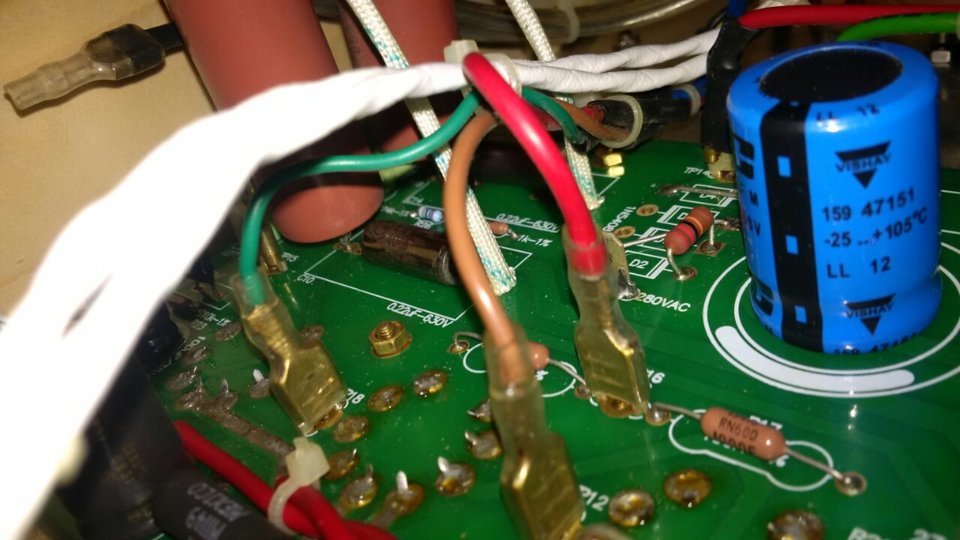

Về cơ bản, mạch EL84 PP em đang bị lỗi mắc như mạch phần công suất của Eico HF81 nhưng có thêm mạch cấp điện áp âm cho các cực lưới G1 của các đèn công suất EL84. Hiện tại dòng tĩnh qua mỗi đèn công suất khá cân nhau khoảng 38 mA đến 42 mA. Tks for All.
Người ta vẫn dung cấp thiên áp cho lưới G1 kiểu ấy mà bạn. Để tận dụng tối đa công suất của nguồn có thể cấp cho phần đèn công suất... Bạn bảo Ia đang khoảng 38-40mA vậy cũng Ok... Giờ bạn thử hạ áp của G2 đi chỉ còn khoảng 100V xem sao nhé...
Nếu lấy con tụ nối tầng 25000mmf làm chuẩn giống 0.25uf thì tụ số 24. 25. Có 225mmf là bình thường mà. Nó lọc cao tần thôi... Em thấy sơ đồ cổ hay ghi mmf.
Tôi tham gia bác dùng đc ý nào thì dùng nhé: EL84 PP rất khỏe, phối ghép cũng dễ với các loại loa, kể cả loa độ nhạy không cao, kể cả những loa cổ trc 1975, nam châm đã có phần suy giảm từ lực. Do đó về công suất bác khg lo, bác nên lắp Pre mà đèn cấu tạo nên Pre đó có nhiều tham số tốt nhấn nhiều vào chi tiết, ghép DC nhiều trong mạch. Như vậy tất cả các lợi thế của Pre sẽ đc đưa hết ra loa nhờ tầng PP công suất. Cụ thể tôi thấy bác nên nghĩ đến 6Ж49П và sau nó là 6H6П =5687 bác ạ.
Trong sơ đồ này có con R33 gắn ở Catot của L84 con này có tác dụng giới hạn dòng Ia của hai đèn công suất L84.... Mạch bạn lắp có sự thay đổi mạch là bỏ con R33 đó đi, Catot của đèn đấu thẳng xuống mass, vậy nên khi Ia tăng lên nhiều lúc nó sẽ vượt ra ngoài sự kiểm soát đẫn tới tiếng máy của bạn mở to sẽ bị như bạn nói...Nhất là bạn lại đang để Ug2 cao như bạn nói. Theo mình bạn hạ Ug2 đi xuống áp cho Ug2 như mình nói... Thêm con trở R gắn ở Catot của L84 khoảng 10 Ôm thôi cũng ổn ...
Dear các bác Tôi đã định khg tham gia vì thấy sai sót nhiều quá từ sơ đồ của bác Pilab đưa, chắc là để minh họa thôi. Nhưng tự thấy có trách nhiệm phải làm rõ một số " khái niệm kỹ thuật tiên tiến " liên quan vừa xuất hiện mà phần cơ bản chưa đc tỏ tường: 1. EL 84 PP có vài chế độ lắp theo mẫu dữ liệu chuẩn: Như vậy mẫu Pilab đưa là mẫu thứ nhất, tạm dịch tiêu đề: Các điều kiện ứng dụng mạch thông thường: Ampli PP classe B cùng các áp dòng cụ thể Anode, G2, lưới G1, trở kháng Raa và Classe AB cùng các áp dòng cụ thể Anode, G2, lưới G1, trở kháng Raa ------------------HẾT PHẦN DỊCH-------------------------------- 2. Mạch cụ thể: Như vậy, mạch bác như định diễn đạt là chế độ trên cùng nơi áp dự kiến Anode là 300 VDC, áp G2 300VDC, thiên áp khoảng -14.5 VDC mà do sai số nó là -16 VDC như khoanh tròn xanh đó bác. Nôm na đây là chế độ tham số một chiều chuẩn để tham chiếu ban đầu cho tầng công suất. Còn về việc bấc Pi nói về sự khác nhau chỗ lưới có 1 áp DC giá trị -16 VDC là phương pháp tạo thiên áp lưới Fixed, lợi dụng tube chế độ G1 âm thì không ăn dòng, KHÔNG TỐN CÔNG SUẤT NÊN đưa 1 áp âm mà không làm tăng CÔNG SUẤT KHỐI NGUỒN như ếch nào đó sưu tập đc thông tin, như thế là không có cơ bản,làm lúng túng New bier. Cái khác biệt bác đưa ra đó không đáng lo. Bác Pi nên cụ thể hóa lại sơ đồ đang theo vì sơ đồ bác minh họa sai sót ở những điểm sau: Vị trí tụ lọc 1 bị sai: Nếu để tụ tại đây, toàn bộ tín hiệu Phase + bị trút hết xuống mazz, vị trí đúng của tụ ở mũi tên đỏ. Vị trí tụ thoát Kathode minh họa là khg có, cần bỏ đi, lý do :Ý đồ của mạch là dùng 1 vế đèn 12AX7=ECC83, 02 trở 100K trên mắt mạch nối tiếp chung 1 dòng Ia để tạo ra 2 áp khác pha 180o, cùng thời điểm cùng tần để đưa vào 2 tầng KĐ sau về lý thuyết hệt nhau, do đó nếu có tụ thoát 225, tín hiệu cần lấy trên trở 100K của Phase - tại Kathode cũng đưa hết xuồng mazz. Đấy là lý do bác minhhp6365 có lời với bác. Tôi định im lặng vì thấy chỗ đó chắc bác khg thể sai đc, nhưng bác ấy lên tiếng tôi thấy là đúng và cần thiết. Trc mắt bác Pilab xem lại sơ đồ, chỉnh lại những gi cần chỉnh trc cho chế độ DC khi bàn đến chế độ AC bác ạ. Chứ bình về mạch sai với cơ bản thì khó quá. Nếu có thể 2 trở 100K nên thay bằng trở 100K, 1% để tối ưu hóa tầng đẩy kéo này.
Bác đang dùng B+ của mạch Auto bias cho mạch Fix bias là không hợp lý. Bác cần giảm B+ xuống. Mức giảm sẽ bằng đúng điện áp âm bác cấp vào lưới đèn EL84. Tầng 12AX7 chạy đúng theo mạch bác Quang post ở trang đầu là OK. Amp EL84PP anh em đã làm rất nhiều. Em đã từng tham dự mini contest ở chỗ bác Uy thấy sản phẩm này nhiều bác làm nghe tốt
Chính vậy, khg phải không hợp lý, mà làm cả Fixed và Auto bias cũng đc nhưng khg làm thế này, trc hết cần để bác ấy chuẩn lại xem đang chạy thế nào, khg nên làm cho bác ấy rối, cần định hướng để bác ấy xác định thực sự đang chạy theo sơ đồ nào VÀ ý đồ trong đầu của bác ấy định muốn gi đã bác ạ.

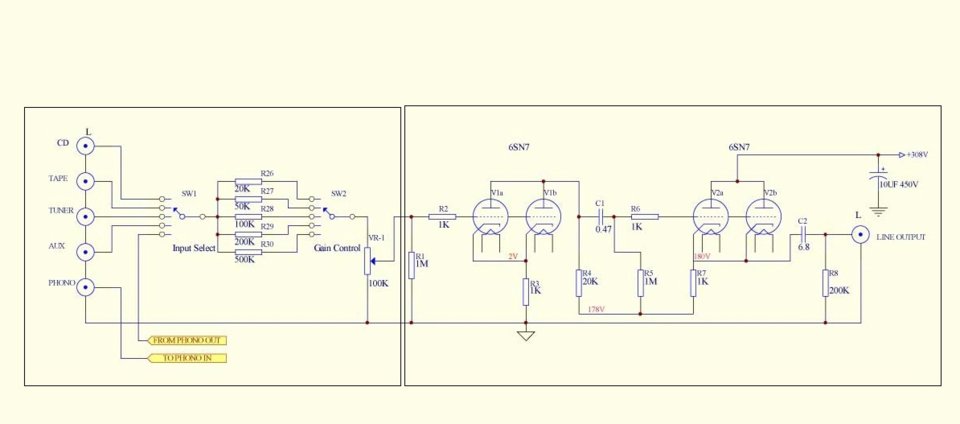

Thanks bác đã tư vấn giúp em. nhờ bác đánh giá dùm em mạch pre chạy 4 bóng 6sn7 này liệu có phù hợp với em nó không, em thấy mạch đơn giãn dẽ làm bóng dẽ kiếm, nên en định nhảy hố mạch này liệu có ổn bằng mạch dùng bóng 6H6П =5687 không ạ, Thanks!.
Tôi sẽ thiết kế giúp bác 1 mạch Pre dùng 6H6П =5687, tiền thân của 6H30П, PM đến bác. Nếu bác có đk, tôi can bác đừng mua 6H30П đèn Nga mới, tôi cũng kỳ vọng và thất vọng về nó trong CDP Ayon 1 lắm rồi.
Mình chẳng hiểu giờ bạn này trình độ cao đến thế nào rồi mà sẵn sàng gọi người khác là ếch và gọi người khác là ếch rất nhiều lần... Cái tụ mà họ nói là sai có vẽ được hai mũi tên thêm vào để chỉ đó... xin cao thủ đó phân tích cụ thể hơn xem hay chỉ dám ăn nói lấp la lấp lửng để cho những ai chưa hiểu nghĩ họ là cao thủ lắm ... Còn mạch như thế này các hãng họ làm nhiều chỉ có điều họ không nối catot của đèn L84 xuống thẳng mass như Pilab làm thôi... Còn thôi lừa được ai thì cứ lừa rồi sẽ có lúc mặt thật ra sao mọi người sẽ rõ...
Bác tham khảo máy này tôi đang lợi dụng đường Tape Head: Pioneer ER420, PP EL34. Ai mua đc máy này chán nó, làm ơn bán lại cho tôi, tiếng nguyên bán rất tồi tệ. Các linh kiện thu động gần như giống, nhưng vị trí chúng y chuẩn sách giáo khoa đã dạy. Bác nếu có tụ thoát tại Kathod, bác bỏ ra, 1 bác trc đây lắp 6S33S PP gặp từ 2008 lúng túng gần 1 tuần vì nó đấy.
Bác @Maidanhan có thể PM cho em xin thiết kế pre 6h6n được không ạ. Em đang có pre Littledot mk3 (bóng tiền 6j1p-eb, bóng xuất 6h6n, mạch có xài hồi tiếp vì thiết kế dùng làm headphone amp), em sẽ post sơ đồ em vẽ tay lại ạ. Cảm giác nền âm chưa tĩnh lắm khi em ghép với EL84pp diy.
Bác đứng tốn kém thế, bác vẽ lại sơ đồ máy đi, nếu máy dùng 6Ж1П-EB, đèn 7 chân thì đèn đó cũng khg xuất sắc lắm về thông số. Trên nên tảng đó, ta xem tác động đc gì, khi khg đc bác lắp xếp chồng 6Ж49П, bác Tuan 1975 đầy và tôi tin bác ấy sẵn sàng chia sẻ. Nhớ ghi các áp HT sau nắn, Anode, Kathode của mạch cũ. Xem tụ xuất là tụ gì, xuất tại đâu đi bác. Tôi cũng có lời trc là tôi quá nhiều liên quan đến đèn nên có cố tránh tiếng này tiếng khác sẽ rất khó. Chắc chắn sẽ có kẻ não trạng không bình thường ngày nào đó buông lời nói xấu, các bác khi ấy tùy, khg cần tham gia hay tham gia là quyền các bác, vì tôi chơi khá nhiều, khá lâu, va chạm cuộc sông thực cũng khg ít, tiếng xấu nếu có là chuyện dễ hiểu.
Dạ, mạch thì e vẽ lại rồi ạ, tối về em sẽ post lên các bác xem giúp em (bóng tiền thì đúng bóng bác nêu, cùng họ với 5654, 6AK5 hàng Âu Mỹ). Littledot là cty của TQ, cơ bản họ đi theo hướng phổ thông, giá rẻ nên em nhìn linh kiện cũng loại thường thôi ạ.
Trung quốc là vậy, khẩu hiệu " nhiều nhanh tốt rẻ " đã có từ 1958, nhưng diễn biến bây giờ thì tệ quá, cái amply Yaqin EL84 PP của họ cái OPT bên trong khg thể chấp nhận đc từ góc đô DIY. Tuy nhiên, cũng nên cảm ơn họ vì nhờ họ nên ta mới đc dùng DVD Player giá rẻ từ 2001, 2002 khi mà 1 máy DVD A300,320 của Nhật cỡ 650 USD lúc đó mà họ bán chỉ có hơn 100 USD mua lẻ. Tuy nhiên đèn mới họ làm gần đây thì đúng là một ẩn số lớn cho AE tiêu dùng: Họ công khai gia công cho các nc EU với chất lượng rất cao và các hàng còn lại thì nhiều mức giá. Họ làm trở công suất in 5W, bên trong vỉ sứ là trở 2W. Diode dòng cao họ gia công lại lớp vỏ, lõi là diode 5A Liên Xô cũ, Card máy cắt dây của Nhật 450 triệu, của họ khoảng 130 triệu vào năm 2008 ... Công nghệ sx của họ phải nói là tuyệt vời. 5654 tôi nhiều lắm từ 2003, phải đến 2kg lúc đó, giờ để đâu đó lẫn DF97, đèn sợi đót trực tiếp mà khg thấy. Giờ cần vì mấy máy có Radio cũ hay dùng, khg có cũng thấy thiếu thiếu.
