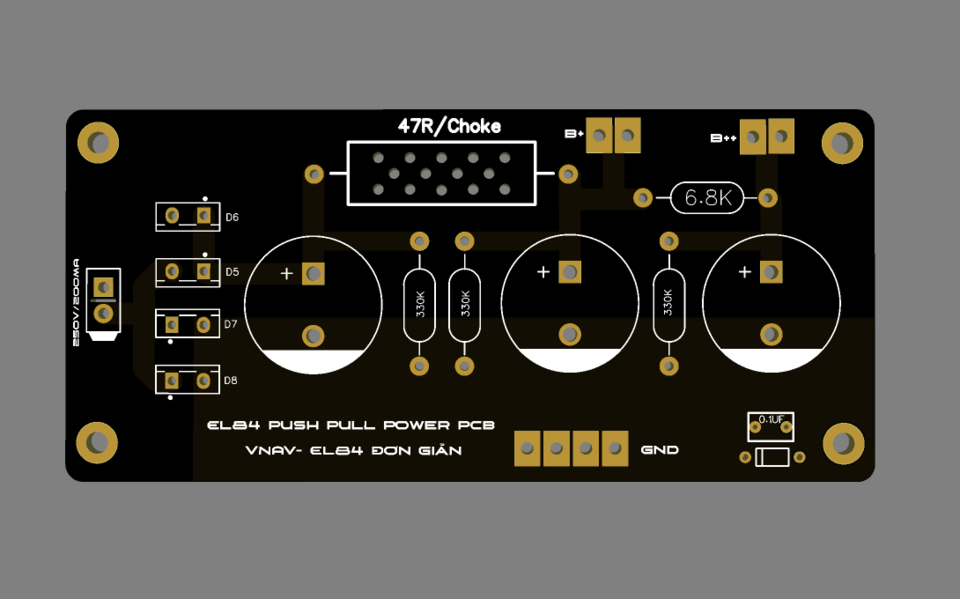

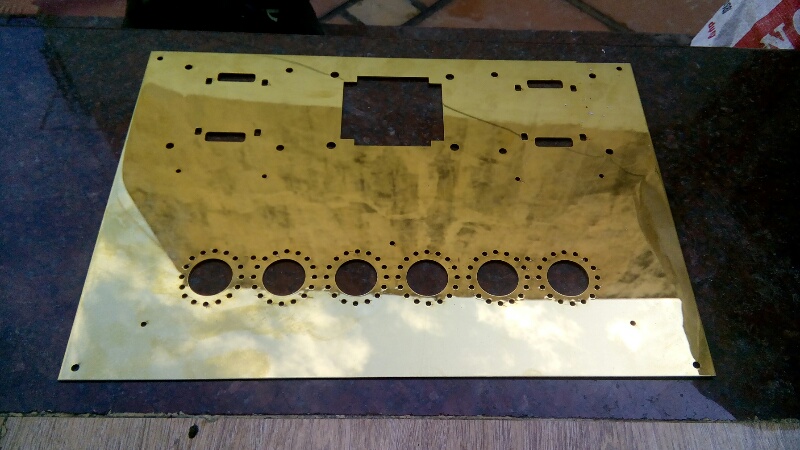

Phương án nguồn rời hay đấybacs ơi. Phần công suất cho chạy 4 quả phía dưới 2 bên trên như truyền thống là ok.
Em bổ sung xin cao kiến. - PCB nguồn tách riêng làm đèn nắn cũng ok. - PCB công suất tách 2 kênh riêng biệt, để có thể sẽ làm mono cho tiện, thêm phần hồi tiếp để có sự lựa chọn cho người chơi. - PCB seletor nên dùng ic chuyển hơn là relay, cho nó êm ái. - Các bác tiếp...

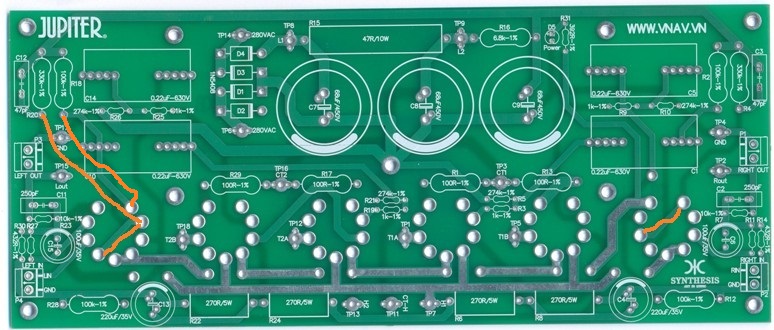

View attachment 985941 Vã quá vì el84 của em bị thằng bạn cướp mất mà giờ ko có PCB nên e liều chơi tự ráp. Sau khi đọc lại mạch kết hợp cùng bản PCB trên này e có tý một chút thắc mắc mong các bác có kinh nghiệm về đèn giải thích giúp em. Tại sao trên PCB mà đèn 12ax7 một vế chân 1 nối với chân 7 (cái này đúng theo mạch) và vế còn lại thì chân 1 lại nối với trở 100k mà ko nối với chân 7 và chân số 2 lại nối với chân số 6 và nối vào con trở 330k. Chân 1 lại nối trực tiếp vào tụ nối tầng và vào trở 100k ? Cái này là ko theo đúng mạch phải ko ạ. Nay em muốn chạy ptp lại thì nên ráp theo mạch hay theo như PCB ạ.
Bóng 12AX7 là bóng kép, để thuận lợi cho việc chạy mạch in khi đã fix vị trí chân đèn. Người ta sẽ quyết định chọn nửa bóng nào làm đèn tầng đầu cho phù hợp. Số thứ tự khác nhau do không cùng lấy một nửa đèn cùng tên.
Phần pre và đảo pha của 2 vế là dùng 2 nửa đảo nhau. 1 vế dùng 123 pre, 678 đảo pha Vế kia dùng 678 pre, 123 đảo pha
Em viết thêm cho rõ hơn. Một kênh dùng một đèn 12AX7. Đèn 12AX7 là đèn kép, gồm 2 đèn trong một vỏ. Hai đèn này giống nhau nhưng chân được đánh số khác nhau. Đèn 1 có số chân là 1,2,3 và đèn 2 có số chân 6,7,8. Để thuận lợi khi làm mạch in, kênh R sử dụng đèn 1 là đèn đầu ( pre) còn đảo pha dùng đèn 2. Kênh L dùng đèn đầu là đèn 2 và đảo pha dùng đèn 1. Do đó nhìn vào số thứ tự chân đèn trên bo mạch bác thấy khác nhau giữa 2 kênh. Khi bác ráp ptp thì cứ chọn đèn 1 làm pre đèn 2 làm đảo pha cho cả 2 kênh R&L để đỡ nhầm lẫn . Note: thường gọi mỗi đèn trong đèn 12AX7 là một nửa đèn (1/2) 12AX7
E hỏi chút nữa là hiện nay cục nguồn của e cao áp đang là 280v.o.280v. Nếu nắn xong thì cỡ 392v e sợ cao quá, các bác cho e hỏi cách gì để hạ cao áp xuống theo như mạch ạ.
Hạ áp bằng cách dùng điện trở công suất, b đo dòng tổng rồi muốn hạ bao nhiêu volt thì kiếm trở hạ áp = U muốn hạ/Dòng tổng Công suất trở = 2x U hạ áp x I tổng
Hạ áp bằng điện trở chỉ nên áp dụng cho tần kđ tín hiệu nhỏ không nên dùng cho tần kđ công suất vì làm tăng nội trở nguồn đáp ứng dòng tức thời kém ảnh hưởng chất âm.
Thực tế ko có lên 392vdc đâu! Nếu bác e ngại thì nắn bằng đèn 5U4 và với mạch chạy auto bias thì Va chỉ khoảng 300vdc ----> vừa đẹp.

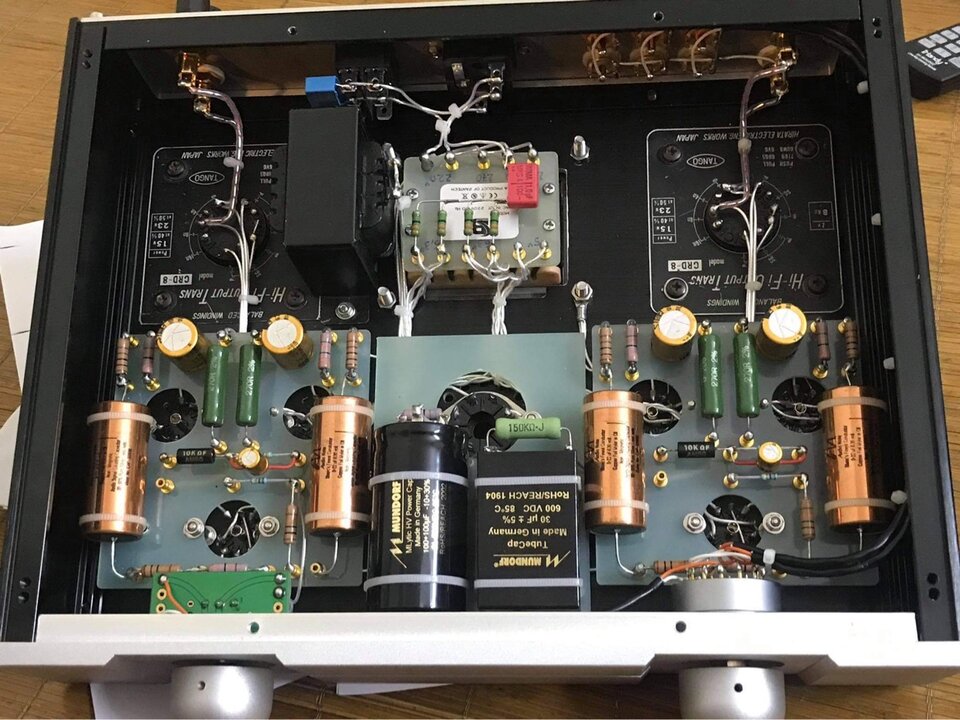

Bác chạy P2P đỉnh quá! Linh kiện cũng rất gấu! Phong thái đậm chất chỉnh chu của Audiophile Nhật Bản. Dự án hiệp chủng quốc với linh kiện từ mới tới cũ, từ mua đến xin, cho, tặng của em nhìn nó kinh dị thế này đây! Rất giống cách lắp hùm bà lằng của các hãng Mẽo vài chục năm trước! Được cái hơn 3 năm rồi vẫn chạy tốt!
Sau Tết em nâng cấp một số linh kiện cho con EL84PP tiện tay dọn dẹp lại tí thì giờ em nó nhìn cũng bớt rối rắm hơn chút rồi! Dọn dẹp lại chút mà gần như đi lại toàn bộ phần dây nhợ, linh kiện!
Hôm nay em mới thấy mấy câu hỏi của bác. Giá thành thì thật sự là em không biết là bao nhiêu vì mua rả rích lắp tới thay lui túc tắc cả hơn chục năm với rất nhiều thay đổi! Chi phí chính có lẽ nằm ở cặp OPT ISO, nguồn và choke Hammond. Em đang dùng amply này với cặp loa Snell Type E series III.
