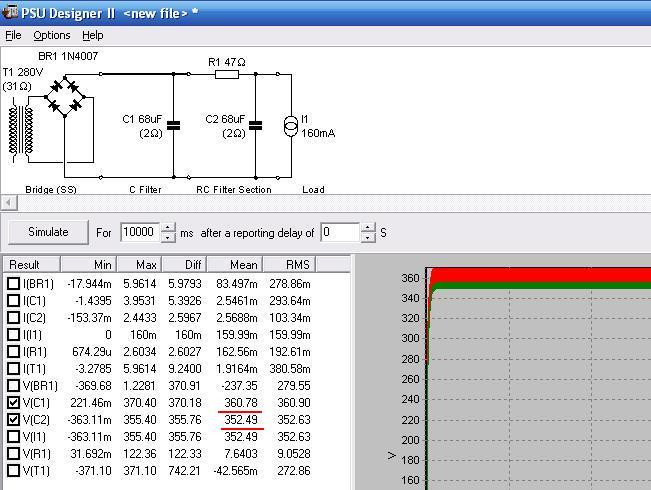

Mình thấy áp bác ra cũng đúng mà, thử cái hình mô phỏng thấy ra cũng xấp xỉ 350V. Đương nhiên nó phụ thuộc điện trở thuần cuộn thứ cấp (trong trường hợp này là 31ohm). Nhưng nếu bác thay trở 470 vào thì mình thấy quá lớn, áp chỉ còn 280V thôi, trở 270 thì vừa đủ để ra xấp xỉ 315V
Rồi, nếu gán trở 47R thì B+ sau trở là 350v; thế áp trước trở là bao nhiêu vậy? 392v phải không? và AC lúc đó là bao nhiêu? 280v ? coi như BA và diode sụt áp nhỏ khoảng 2v đi, vậy sụt áp trên 47R là khoảng 40v và dòng toàn mạch là .... ~850mA khoảng ~210mA/đèn CS, đúng là đè Nga có khác chịu hơn 3 lần dòng Ia max mà vẫn song nhăn rang, mà cuộn cao áp T quấn có ra nổi gần 1A không vậy :wink: Các giá trị đo trong mạch nó liên thông và ảnh hưởng lẫn nhau, đo thì phải đo hết chứ đừng đo có một chỗ rồi ngồi đoán, mệt lắm :wink:
Đây là do bác Tuanhai tin chỉ đo áp sau trở 47 rồi dự đoán sụt áp theo lý thuyết chứ nếu bác ấy đo áp đúng 2 đầu trở 47 thì mọi cái chính xác hơn rồi

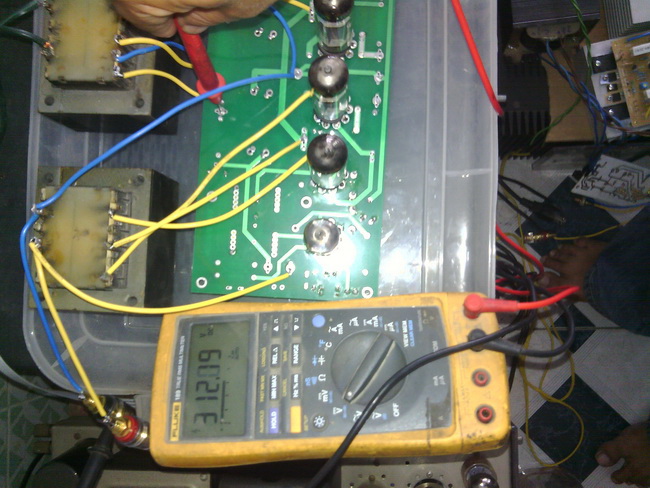

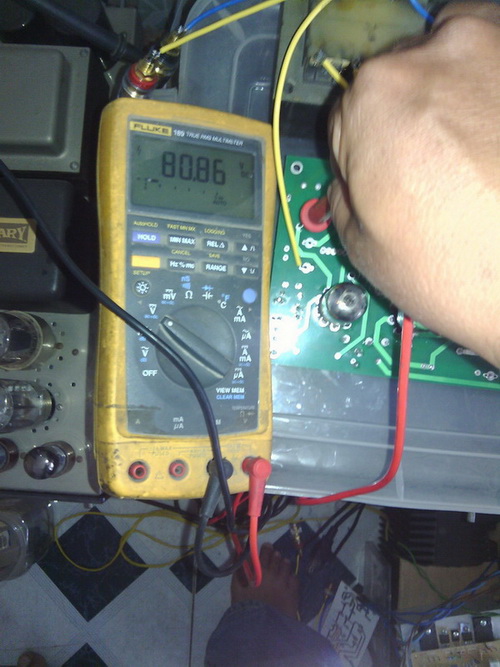

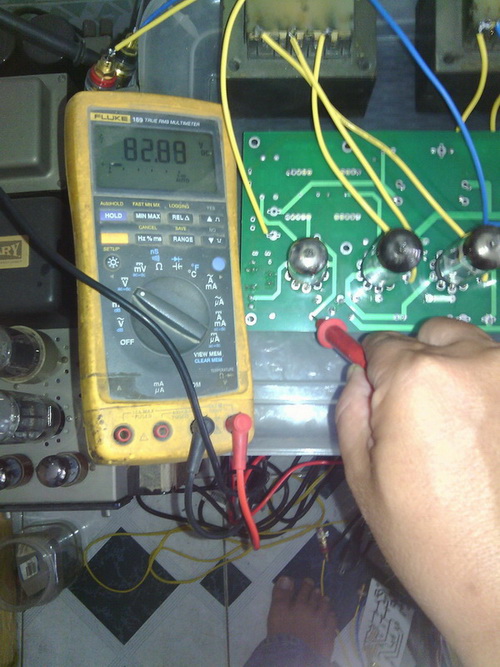

Mình cho qua ổn áp đúng 220VAC thì đo được như vậy .dòng tiêu thụ tòan mạch sẽ là (320.42-312.19)/47=175mA.

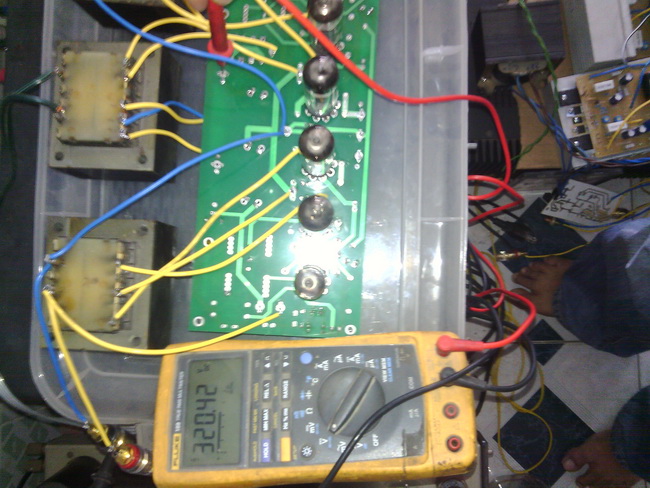

- Theo hình Bác Quang đo thực tế thì áp DC sau khi nắn bằng Diode là 320 VDC (trước trở 47 OHM). Bác Quang giúp em thêm một phép đo điện AC cao áp của cục nguồn khi có tải (Galanty) xem bao nhiêu? Cảm ơn Bác Quang.
Chào cụ minhtriet, dạo này k0 thấy cụ nghỉ đá giữa hiệp nửa đêm chém nhỉ Mình chỉ viết dài dòng một chút để cho bác ấy thấy nếu vừa đo vừa đoán thì câu truyện nó sẽ ... thế nào thôi; đã mất một công sờ thì phải sờ từ đầu tới chân, từ trong ra ngoài cho bõ chớ :mrgreen:
- Đây là câu hỏi em đang tìm Bác Pointed. :?: Theo như Bác minhtriet tính thì phải dùng con điện trở cỡ 270 ohm so với 47 ohm thì khác biệt nhiều quá :?:

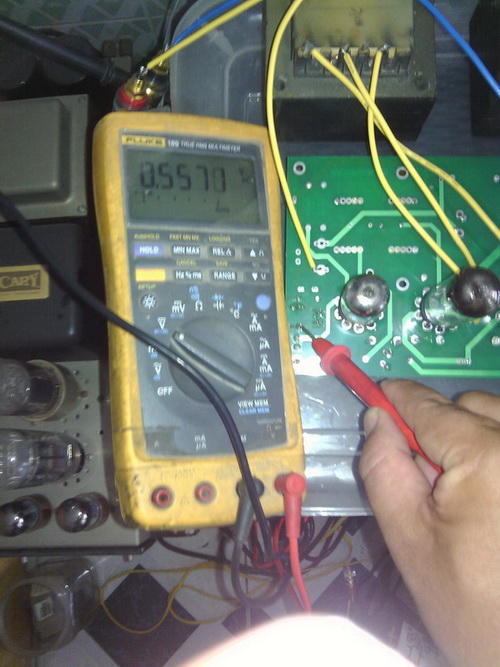

Trời, thấy câu truyện vô lý như trên thì đo luôn sụt áp trên con trở K của từng đèn CS là xác định được ngay xem đèn nó đang chạy bao nhiêu mA để loại trừ đi thôi mà
Cái này là do dây thứ cấp điện trở thuần hơi lớn so với nguồn bác Tuanhaitin quấn, hoặc là nguồn không đủ công suất nên áp thứ cấp sụt giữ quá. @Bác Pointed: e vẫn chém gió thường xuyên đó bác, nhưng trong Hag thôi Thân.

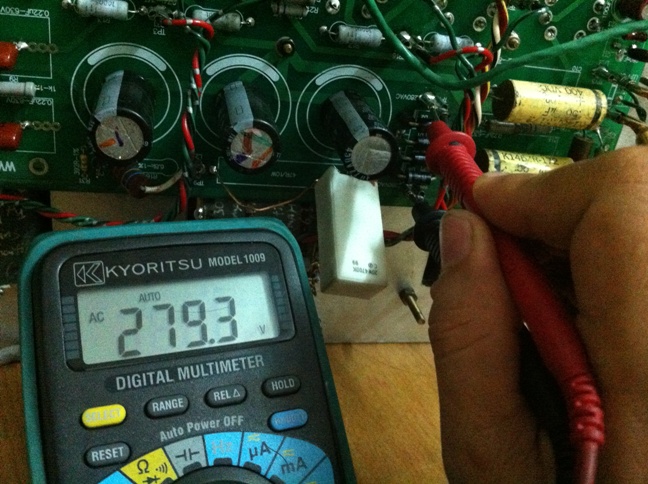

- Em đo cao áp AC khi có tải đươc 280VAC so với 259.02 VAC, sụt 20VAC. Nên khi gắn trở 47 OHM theo mach thì đo không giảm được áp B+ xuống còn 315 VDC :evil: . Giơ thì mọi việc đã sáng tỏ. Em cảm ơn các Bác.
Vậy là khi đóng điện chưa cấp tín hiệu, AC cao áp còn ~260v --> nắn ra DC sau diode chắc được ~360v, sau R47 còn 350v vậy sụt áp chắc ~10v ---> I toàn mạch cỡ ~200mA và mỗi đèn CS ăn 50mA.... KL chưa chết được :mrgreen: Muốn B+ xuống 320v thì thay con trở 47R bang con trở 200~220R xem sao. Case closed!

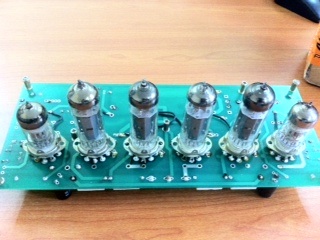

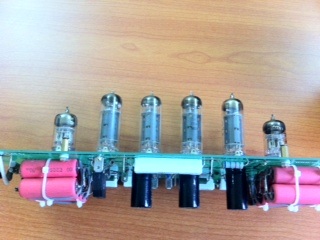

Case closed![/quote] Em đang SG hả chiều bia chém gió đi. [/quote] em làm mãi mới xong phần PCB phần CTH, H1, H2 là đốt Tim bóng El 84 hả a quang?
Em đang SG hả chiều bia chém gió đi. [/quote] em làm mãi mới xong phần PCB phần CTH, H1, H2 là đốt Tim bóng El 84 hả a quang?[/quote] Chung cho cả 6 bóng luôn chứ.

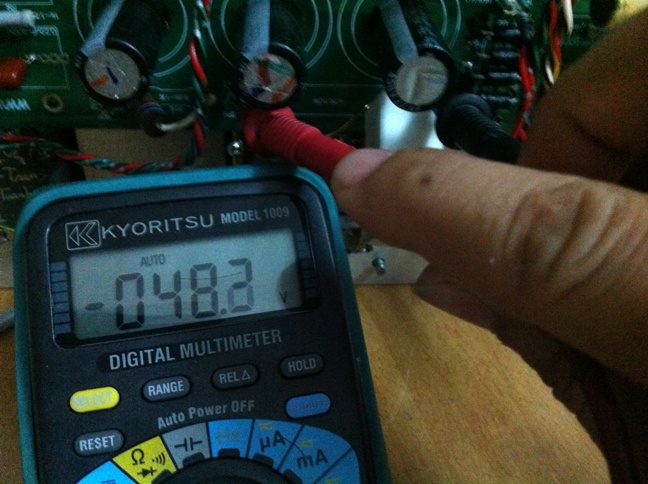

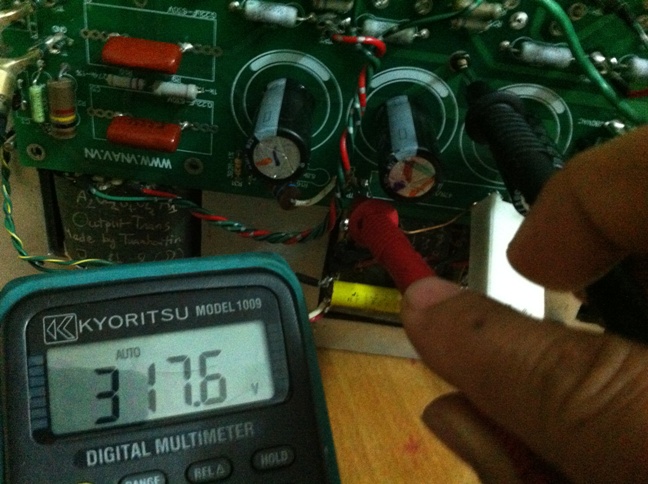

- Em đo lại các vị trí đo cụ thể. Điều kiện đo là tín hiệu vào thả Mass ( hay Volume vặn về vị trí zero) 1) Điện áp AC của biến áp. 2) Điện áp DC đo giữa 2 đầu điện trở công suất 470 Ohm là 48 VDC. Dòng toàn mạch 48/470 = 0.102 mah. Công suất tiêu tán trên trở công suất 470 Ohm là: P=U*I= 48*0.102= 4.9 W. 3) Điện áp sau khi qua trở công suất giảm áp là: 317.6 VDC. - Do công suất tiêu tán trên trở 5 W nên em tính quấn Choke để giảm áp cũng như giảm nhiệt độ, nhưng không khả thi do chassic em làm không có dự tính. Quấn lại cục nguồn khác là giải pháp lâu dài. Báo cáo hết.
