Nguồn của mình khg có điểm ct, chỉ có 2 đường 6,3v . Mình đã nối đường đốt tim trên bo cho cả 6 đèn dùng 6,3v . Nhờ các bác chỉ cách nối nguồn vào bo mà sử dụng cả 2 đường 6,3v này . Rất cám ơn ạ .
- Đồ hãng họ dùng một nguồn 6,3 cho cả 6 bóng, nếu Bác muốn dùng 2 đường thì không cần nối đường đốt tim trên bo. Dùng một nguồn cho 4 bóng công suất và nguòn kia cho 2 bóng rề.
Mình sợ phần nguồn cs khg đủ amp, định làm như sau : 1. Đấu song song 2 đường 6,3v vào 2 điểm H1 và H2 2. Nối 1 đầu nguồn 6,3v thứ nhất vào H1, đầu còn lại nối điện trở 100 ohm/1w vào CT-H trên bo .Nguồn 6,3v thứ hai nối 1 đầu vào H2, đầu còn lại cũng nối điện trở 100 ohm/1w vào điểm CT-H . Nhờ các bác tư vấn ạ . Rất cám ơn .
Bác làm như bác tuanhaitin bảo đi, em hiện nay cũng đang phải làm thế đây ạ[/quote] Mình vẫn sợ 1 đường 6,3v khg đủ amp để chạy 4 bóng cs (760 mA x 4= 3,04A) vì cục nguồn fe 28 . Còn cách nào khg các bác ?
- Bác đo áp không tải cuộn đốt tim bao nhiêu volt? nếu 6,7 vac là Ok. Fe 28 không phải là nhỏ. Tuỳ thuộc vào cách quấn và xếp dày fe bao nhiêu?

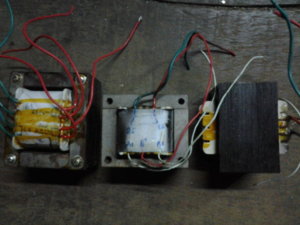

Mình chưa đo, biến áp này nhờ a Quang đặt của bác Tuấn ở Vũng tàu quấn (bác này có biết bác đó). Cách nối thứ 2 mà mình post ở trên là do bác này chỉ đó . Bác xem lại giúp mình có được khg nhé .Thanks.
Mình vẫn sợ 1 đường 6,3v khg đủ amp để chạy 4 bóng cs (760 mA x 4= 3,04A) vì cục nguồn fe 28 . Còn cách nào khg các bác ?[/quote] Bác tomyca mến! Bác dùng mỗi cuộn 1 kênh. chi cần 1 cuộn cũng đủ xài cho cả rồi nhưng không hay bằng xài mỗi cuộn riêng cho 1 kênh có nhiều lợi thế lắm, chí ít cũng không bị dính kênh......,
Bác tomyca mến! Bác dùng mỗi cuộn 1 kênh. chi cần 1 cuộn cũng đủ xài cho cả rồi nhưng không hay bằng xài mỗi cuộn riêng cho 1 kênh có nhiều lợi thế lắm, chí ít cũng không bị dính kênh......,[/quote] Em đã nghĩ đến cách này, nhưng đường đốt tim 4 đèn CS trên bo liền nhau, chỉ có 2 đèn pre là độc lập . Có cách nào làm cho 2 cuộn đốt tim trên nguồn trở thành cuộn có ct khg bác ?
Em đã nghĩ đến cách này, nhưng đường đốt tim 4 đèn CS trên bo liền nhau, chỉ có 2 đèn pre là độc lập . Có cách nào làm cho 2 cuộn đốt tim trên nguồn trở thành cuộn có ct khg bác ?[/quote] Việc làm 2 nguồn đốt tim có ct thì không thể vì nếu làm như thế hiệu điện thế sẽ tăng gấp đôi, nếu gấp đôi thì đèn công suất phải đấu nối tiếp, cón 2 bóng fre bỏ chân pin 9 đấu bào pin4 và pin 5 phức tạp lắm. cuộn đốt tim tới 4A đấy bác nếu mà đốt tim cho công suất dính liền nhau thí bác cấp 1 cuộn cho 2 bóng fre cuộn còn lại bác đốt cho 4 bóng công suất, Thêm 1 lựa chọn nữa là bác cắt mạch chia làm 2 phần, cho 2 kênh, để đốt tim cho 2 kênh riêng biệt,. cách nào cũng tốt cả ạ. Bác nhớ pair có 4 con trở 100R để làm ct giả. Mến!
Em đã nghĩ đến cách này, nhưng đường đốt tim 4 đèn CS trên bo liền nhau, chỉ có 2 đèn pre là độc lập . Có cách nào làm cho 2 cuộn đốt tim trên nguồn trở thành cuộn có ct khg bác ?[/quote] Việc làm 2 nguồn đốt tim có ct thì không thể vì nếu làm như thế hiệu điện thế sẽ tăng gấp đôi, nếu gấp đôi thì đèn công suất phải đấu nối tiếp, cón 2 bóng fre bỏ chân pin 9 đấu bào pin4 và pin 5 phức tạp lắm. cuộn đốt tim tới 4A đấy bác nếu mà đốt tim cho công suất dính liền nhau thí bác cấp 1 cuộn cho 2 bóng fre cuộn còn lại bác đốt cho 4 bóng công suất, Thêm 1 lựa chọn nữa là bác cắt mạch chia làm 2 phần, cho 2 kênh, để đốt tim cho 2 kênh riêng biệt,. cách nào cũng tốt cả ạ. Bác nhớ phải có 4 con trở 100R để làm ct giả. Mến!
Việc làm 2 nguồn đốt tim có ct thì không thể vì nếu làm như thế hiệu điện thế sẽ tăng gấp đôi, nếu gấp đôi thì đèn công suất phải đấu nối tiếp, cón 2 bóng fre bỏ chân pin 9 đấu bào pin4 và pin 5 phức tạp lắm. cuộn đốt tim tới 4A đấy bác nếu mà đốt tim cho công suất dính liền nhau thí bác cấp 1 cuộn cho 2 bóng fre cuộn còn lại bác đốt cho 4 bóng công suất, Thêm 1 lựa chọn nữa là bác cắt mạch chia làm 2 phần, cho 2 kênh, để đốt tim cho 2 kênh riêng biệt,. cách nào cũng tốt cả ạ. Bác nhớ phải có 4 con trở 100R để làm ct giả. Mến![/quote] Cám ơn bác, em sẽ cấp 1 cuộn cho 2 bóng pre và 1 cuộn cho 4 bóng CS . Bác chỉ giúp em cách nối 4 con trở 100R nhé .
Cám ơn bác, em sẽ cấp 1 cuộn cho 2 bóng pre và 1 cuộn cho 4 bóng CS . Bác chỉ giúp em cách nối 4 con trở 100R nhé .[/quote] Bác Tôm mến!Từ GND 2 điện trở đầu vào 2 đầu dây của cuộn 6,3 v tương tự như vậy cho cuộn còn lại. Tức là 2 điện trở 100R nối tiếp đấu vào 2 đuầu của cuộn 6,3 v điểm giữa của 2 con trở đấu xuông mát là xong. từ H1 qua trở 100 ôm về CTH, từ H2 qua con trở 100 ôm về CTH gắn trở sao cho cân đối đẹp trên board.
Bác Tôm mến!Từ GND 2 điện trở đầu vào 2 đầu dây của cuộn 6,3 v tương tự như vậy cho cuộn còn lại. Tức là 2 điện trở 100R nối tiếp đấu vào 2 đuầu của cuộn 6,3 v điểm giữa của 2 con trở đấu xuông mát là xong. từ H1 qua trở 100 ôm về CTH, từ H2 qua con trở 100 ôm về CTH gắn trở sao cho cân đối đẹp trên board.[/quote] Thanks bác, còn chổ 2 đèn pre em đang nghĩ mãi cũng chưa ra cách đấu trở 100R vào 2 đầu cuộn 6,3v thứ hai. Bác giúp em lần nữa nhe . Hay là em nối đốt tim toàn bộ 6 đèn trên bo, rồi đấu song song cả 2 đường 6,3v vào H1 và H2 lúc này chỉ cần nối 2 trở 100R vào CTH như trên có được khg bác ?
Thanks bác, còn chổ 2 đèn pre em đang nghĩ mãi cũng chưa ra cách đấu trở 100R vào 2 đầu cuộn 6,3v thứ hai . Bác giúp em lần nữa nhe .[/quote] Tương tự Bác đấu 2 trở 100 vào 2 đầu của cuộn 6,3v rồi giưa 2 con trở đó đấu xuống mát, cấp song song cho 2 bóng 1 đầu về pin 9 của 12ax7 và 1 đầu về pin 4+5 của 12ax7 Nếu bác chup được board thì hay biết mấy em không còn nhớ nũa lâu quá rồi, Anh quang có làm nhiều jum để lựa chọn dòng đốt tim đấy

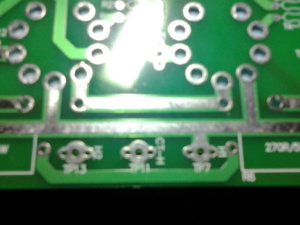

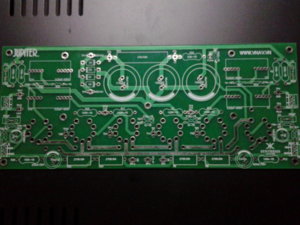

Tương tự Bác đấu 2 trở 100 vào 2 đầu của cuộn 6,3v rồi giưa 2 con trở đó đấu xuống mát, cấp song song cho 2 bóng 1 đầu về pin 9 của 12ax7 và 1 đầu về pin 4+5 của 12ax7 Nếu bác chup được board thì hay biết mấy em không còn nhớ nũa lâu quá rồi, Anh quang có làm nhiều jum để lựa chọn dòng đốt tim đấy[/quote] Hình em chụp hơi mờ đây ạ Nếu em nối đốt tim chung cho 6 đèn trên bo, rồi đấu cả hai đường 6,3v vào H1 và H2 , thêm hai trở 100R vào CTH như bác chỉ có được khg bác ? (em dùng cả hai đường 6,3v song song như một đó ạ)
Hình em chụp hơi mờ đây ạ Nếu em nối đốt tim chung cho 6 đèn trên bo, rồi đấu cả hai đường 6,3v vào H1 và H2 , thêm hai trở 100R vào CTH như bác chỉ có được khg bác ? (em dùng cả hai đường 6,3v song song như một đó ạ Cũng được bác ạ, nhưng bác phải xem 2 cuộn 6v3 khi đấu song song, đúng cực
Cám ơn bác, nhưng mà hai cuộn ấy ra điện AC vậy làm sao tìm được đúng cực ạ, em lại làm phiền bác rồi, thông cảm cho em nhé .
Thứ tứ 1,2,3,4. 1 và 2 là 1 cuộn, 3 và 4 là 1 cuộn. trên nguồn là dây mà xanh không xác định đâu là 1,2,3,4 bác cứ láy thứ tự bên nào cho cho nó là 1 cững được được Vậy bác đấu 1 với 3 và 2 vớ 4 ạ. (1 với 3) là H1 và (2 với 4) là H2 chẳn đi với chẳn, lẻ đi với lẻ ạ
Cám ơn bác giaothu nhiều lắm . Vì em mới làm cái này lần đầu nên chưa hiểu hết, mong sau này được các bác chỉ giáo thêm nữa . Thân mến .
