EL84 push pull đơn giản.

Chào các bác
Dù rằng là bây giờ vừa hội nhập vào đời sống mới rất ư là bận rộn nhưng vì không có kinh nghiệm về OPT , nếu có bác nào đi tiên phong hướng dẫn thì mình cũng tự làm một bộ cho vui , nhưng chắc hơi lâu , cần nhưng cái gì để quay tay , trong các FE thì mình thấy Double C-core là dễ nhất khỏi phải xếp FE lo lắng về vật liệu FE và chỉ có một cuộn thôi, nhưng quấn như thế nào thì phải có hướng dẫn cho niu bi như mình

Thân



Tài liệu thì có anh nhưng anh em mình mắt yếu tay run rồi mua hoặc nhờ mấy anh em quấn hộ thôi.



Hình như dây có dây đồng và dây mạ bạc.



Chúc mừng bác.
Thử nghiệm đã xong,giờ thì chỉnh sửa bản pcb chính thức để không xảy ra bất kỳ lổi nhỏ nào...Anh chờ nhé. [/quote]
Bác cho em đăng ký 02 bộ El 84 nhé!



Bác cho em đăng ký 02 bộ El 84 nhé! [/quote]
Đây là pcb em tham khảo từ EL84 bản Limited Edition của hảng Sỷnthesis,ngày mai em có pcb test em sẽ kiểm tra trước và fix lổi nếu có rồi đặt pcb anh ạ.Anh chờ nhé.

Anh mà thấy em tháo banh cái Synthesis thì bảo đãm bác sẽ sót dùm em.



Chào các bác

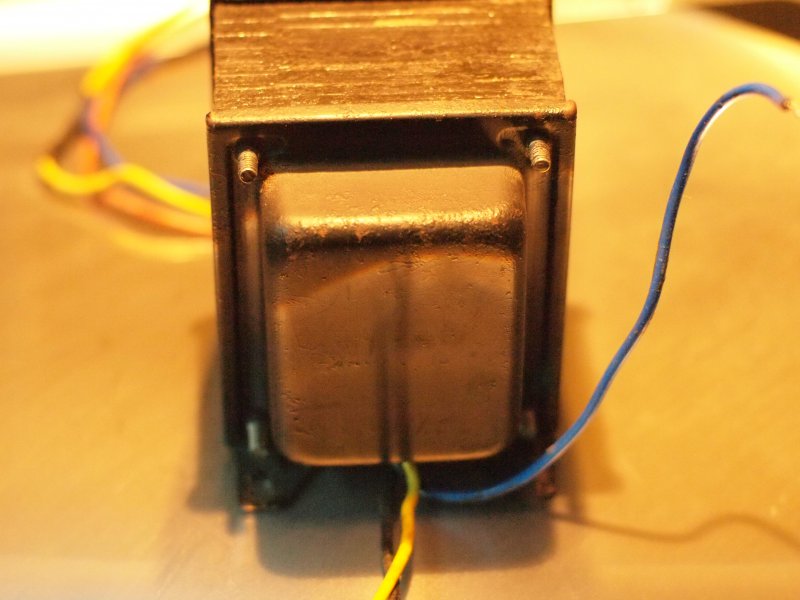

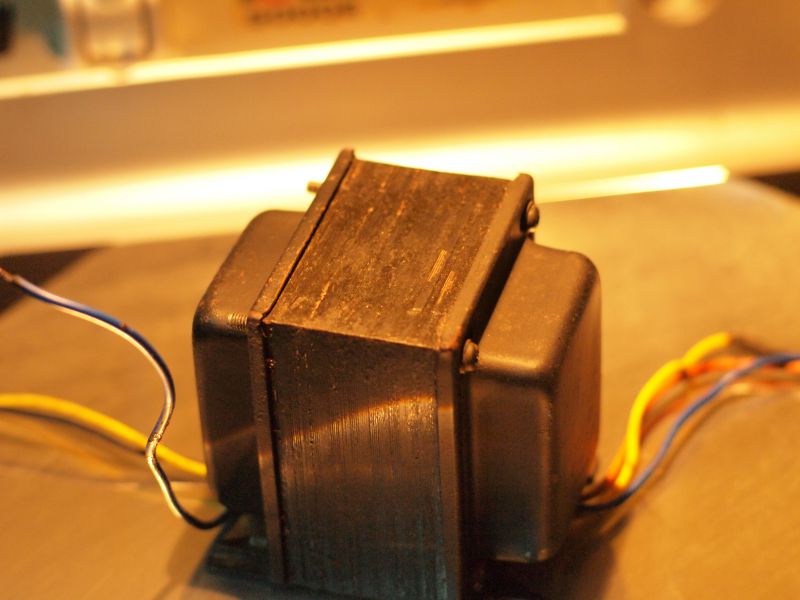

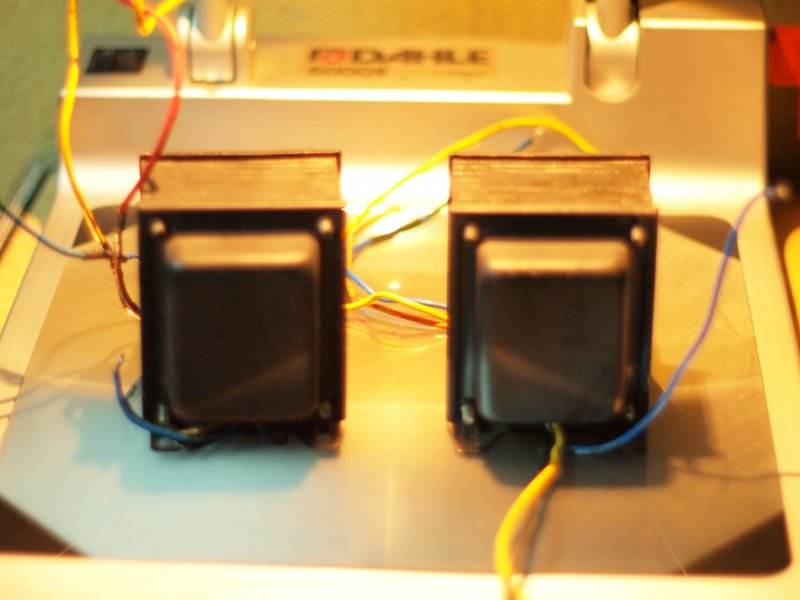

Có bác nào chỉ mình đo Impedance của OPT dùng AC multimeter mìng có vài cặp input transformer mà không biết cách dùng .

Thân



Em thay thử 12AX7 bằng 5751 thấy gain bé đi khá rõ................



bác cấp áp 1v vào sơ cấp , đo thứ cấp xem được bao nhiêu . Bình phương số đó nhân với 600 là ra Z thứ cấp . 600 là Z ngõ vào thông dụng .

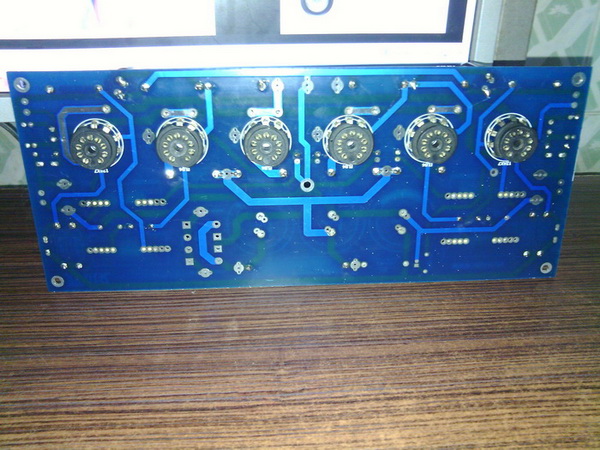

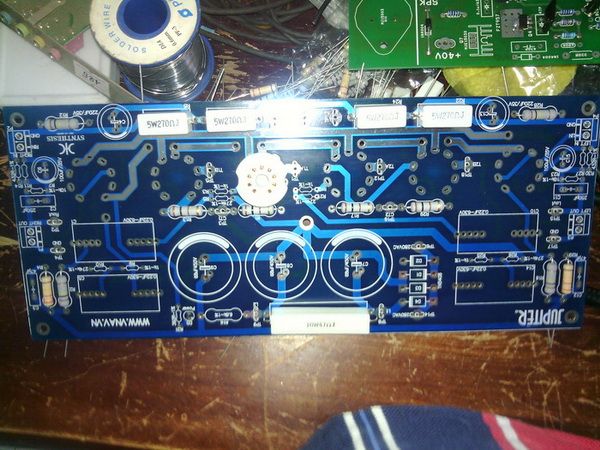

PCB để test lần cuối..............................................



Đẹp. Bác nhớ cho em đốt tim 12AX7 và EL84 riêng nhé. :mrgreen:



Được anh.



lỗ pcb chân đèn là lỗ dẹp hả anh,ko có thêm lỗ tròn cho đế chân tròn à,giống pcb mẫu KT90 đó anh,cò đủ các lổ trên dẹp tròn lớn nhỏ luôn,thân

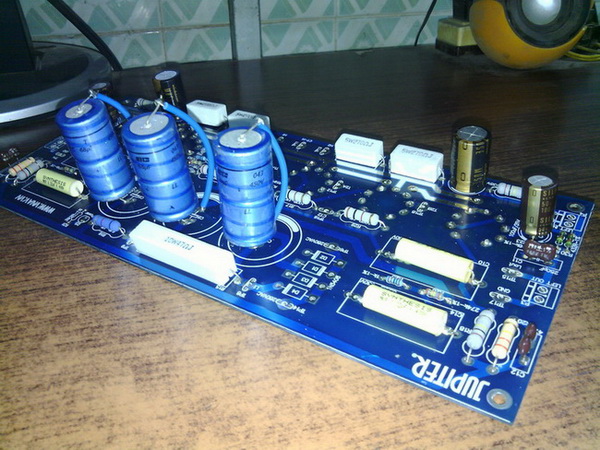

Hàn xong nhưng thiếu 4 con diode...................



em e lỗ chân đèn này chỉ vừa đối với loại chân (nhọn đầu) bán mới bây giờ, còn chân đồng nát to (dạng như chân mạ bạc của Nga) sợ hơi kích anh ơi



Hình như em nhìn thấy 4 con trở 270 Ohm /5W quen quen. 4x1=4 k VND?

Tách nguồn đốt tim thì có thể sử dụng bóng hi-end made in USSR 6H2P-EV :mrgreen: Bác thử hộ em nhé. Thanks



Đúng rồi,anh sẽ thêm nhiều dạng chân.



nó đó nhưng trở Taiwan anh à. .Mua mỗi thứ 10 con có 60k quá rẽ.

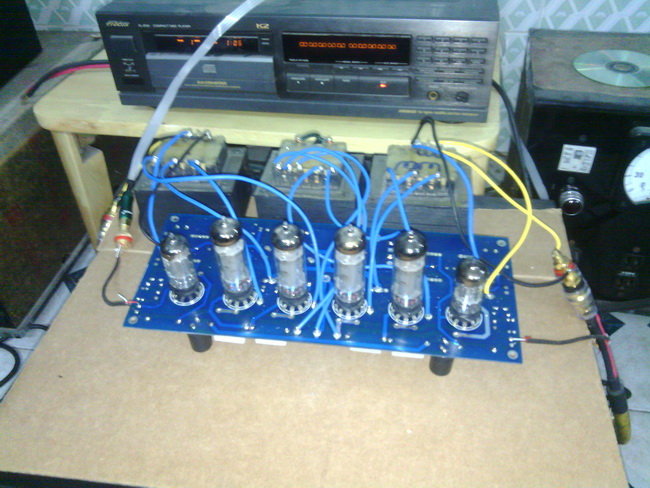

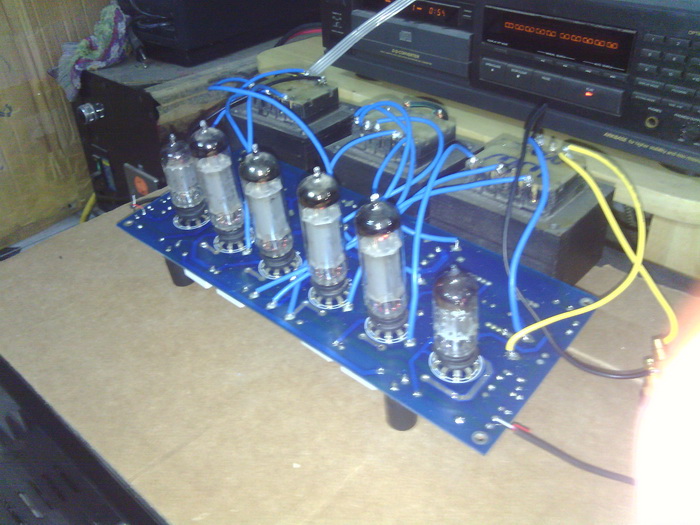

Đã hót véo von,không chút ù xì..............................................



chúc mừng bác thành công đèn el84pp>>> tiến tới chỉnh sửa cho nhiều thể loại chân.....>>>>các bác vào đk>>>> bay lên SK>>>>mần :lol:



Em lập Danh Sách Ém Binh chờ hàng:
1. Tube audio : 2 bộ.
2, dinhvp : 2 bộ.
3. Nguyễn Việt Dũng : 5 bộ.
4. ................................
...................................
mời các bác tiếp!



Chúc mừng bác.
Tự dưng nhìn cặp loa JBL L65 clone độ nhạy chỉ khoảng 90 db em lại nảy ra ý dùng pcb này của bác Quang làm monoblock để tăng công suất gấp đôi, chỉ cần đánh loa 8 Ohm thôi cho đỡ phải cuốn lại OPT. Với đèn chuyện đảo pha tín hiệu chỉ cần đổi dây vào OPT chắc không khó. Có bác nào cùng nhu cầu với em không nhỉ? :mrgreen:
Hoặc đơn giản hơn chỉ cần bi-amp, 1 kênh đánh bass, kênh kia đánh mid-treble, chắc em lẫn rồi :lol:

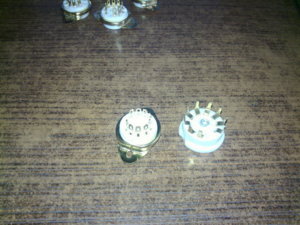

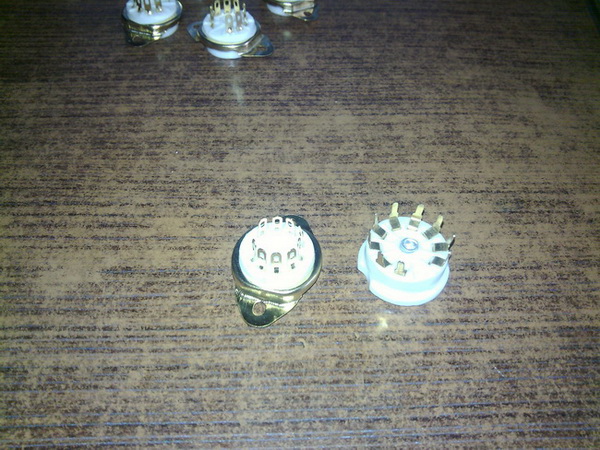

Em chỉ có 2 loại chân đèn như vầy,cái bên phải thấy mấy hảng hay dùng,còn loại nào nữa không ạ..................



Cái chân đồng kém lắm ạ! anh làm chân trên PCB tròn đi, lỗ rộng thì kiểu gì cũng hợp!



Vậy anh sẽ đặt 2 vòng lổ tròn cho 2 cái chân anh chụp nhé.



Anh ơi! 1 vòng to thôi!.... Tốn Thiếc lắm nếu 2 vòng sau này là số 8....còn tốn hơn..... Anh làm như chân của Board L3 rất hợp ạ! Chân vòng nhỏ chỉ hơi bẻ ra cái là đẹp luôn. Có thêm chân tâm của đế nữa thì quá ngon rồi!
