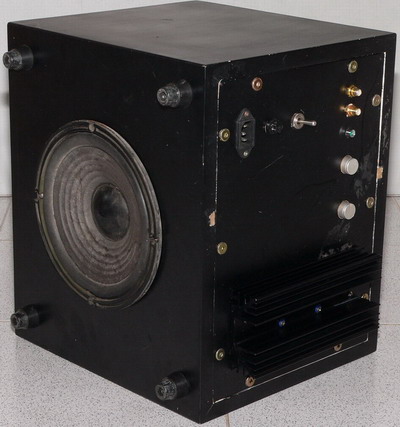

Em mới mần xong con Sub dùng TDA7294

Các bác cho ý kiến



Tuyệt đấy Bác ạ. Nghe chất lượng thế nào hả Bác ? liệu có cắt được 30hz ko ?
Có cái hình nào trong ruột, Bác post cho anh em xem tý

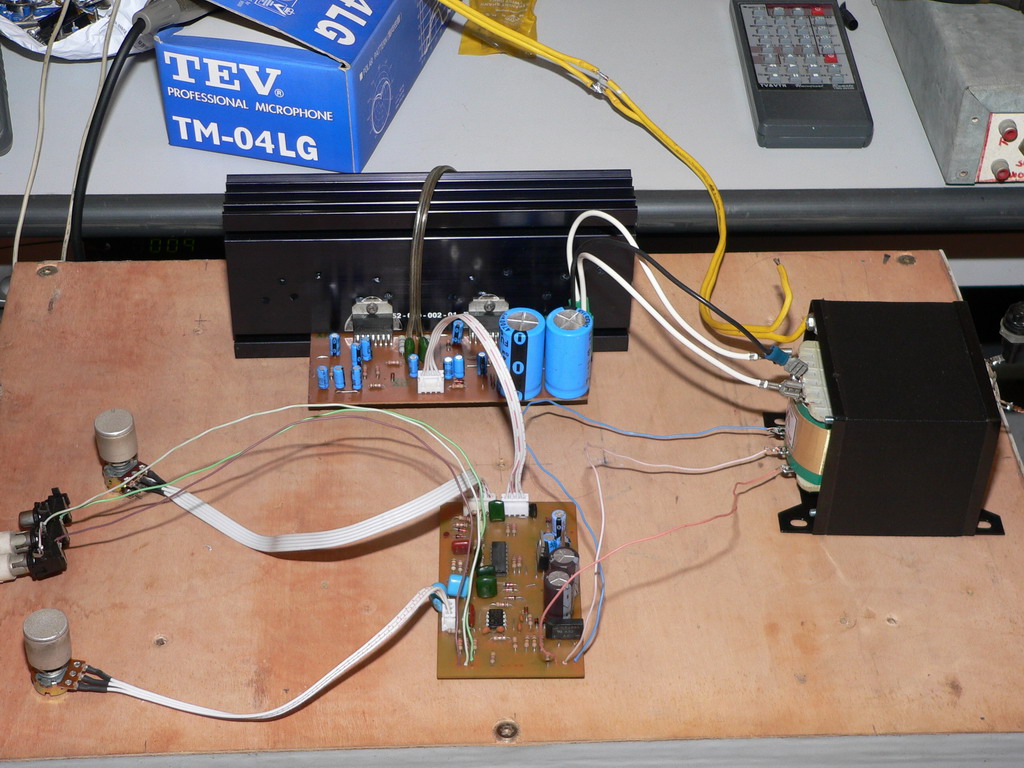

Bên trong con sub của em đây.

Cái củ loa của em quá tệ các bác ạ nên không thể xuống 30Hz được. Tiếng rất mềm nhưng không chắc gì mấy các bác giúp em khoảng nầy nhé! Em đang tìm 1 củ loa khá khá một tí để thử xem sao.

* Bạn LikeDIY lưu ý là chỉ dùng nút trả lời thôi, nếu dùng nút bài mới -> tạo topic mới .
Capricornus

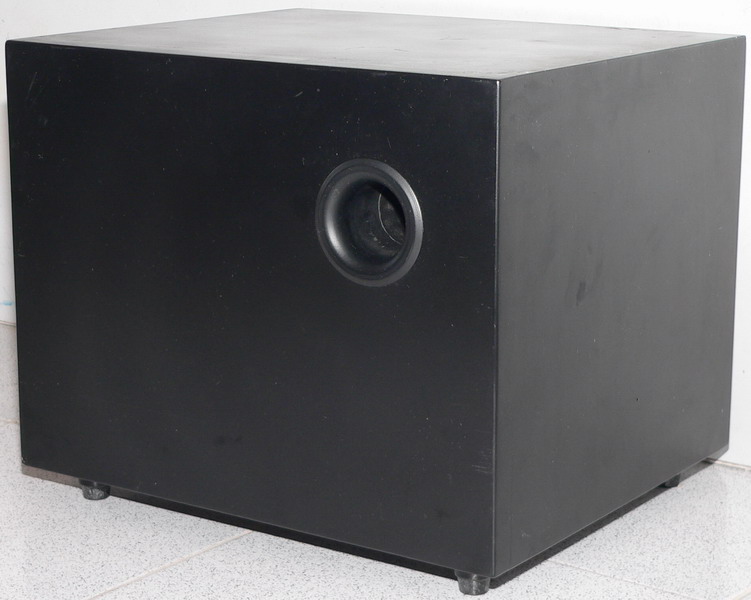

Còn đây là front

Các bác xem thử!



chào Like DIY mình cũng đang triển khai một dự án sub dùng TDA nhưng chưa biết mạch phân tần cuả nó ra sao và làm như thế naò để cát được ở tần số 30hz nếu được xin chỉ giáo :roll: :roll:



Re: Bên trong con sub của em đây.

- Hình như bạn dùng tụ nối tầng là tụ hóa? thay bằng tụ MKP, tụ Non Polar, hoặc tụ dầu sẽ sẽ thấy khác đó. Tụ nguồn hơi khiêm tốn, nên tăng lên.
- Nếu làm Sub bằng LM3886 thì TDA chạy theo không kịp đâu :lol:

Gmar.



các Bác cho em hỏi nếu dùng mạch tone bình thường để cắt tần số taị 30 hz có đc không vậy và cách thực hiện " thêm nếm " các loaị gì vào em đã hoà thành nhưng nghe vẫn có tiếng mid lọt vàomong các bác chỉ giaó



Bác nên dùng mạch lọc tích cực bằng opamp, search trên net có rất nhiều mạch lọc của subwoofe. Em có mạch nhưng lại để ở nhà nên không post cho bác tham khảo được.



Bác có thể cho em vài địa chỉ để tìm dc không cảm ơn bác class A nhiều



có ngay mạch cho bác đây



bác vào đây xem thêm nhá
http://sound.westhost.com/project48.htm



thanks you ! bac ti voi nhieu nha :mrgreen: :mrgreen:



Gởi cho bạn 1 mạch sub của "hảng", trong đó :
- Tần số cắt : 20-200Hz.
- Có mạch đảo pha.
- Công suất 100W.
- 2 ngỏ vào : spk in & sw in.
Và toàn những linh kiện có trên thị trường.

Và có lời khuyên thêm để cải tiến thêm về chất lượng :
- Nên thay con IC NJM4565 bằng con NJM4580.
- Thay tụ hóa bằng tụ dầu( nếu có ).
- Nếu cần sơ đồ mạch in, tôi sẽ PM thêm cho bạn.
- Nếu cần mạch auto saving tôi sẽ PM thêm.



dow về rồi mà ko mở đưọc bác ơi



Post lại bằng zip....



BAC co the mail cho em theo dia chi nay duoc khong a : ng_hungton@yahoo.com vi em dơnw ve roi nhung kg mo dc



Ok, tôi sẽ gởi qua email, vì dung lượng lớn hơn, bị từ chối, nên tôi phải nén lai, chà.



bác cho tí xin 1 bản. email của tí tivoidethuong@yahoo.com



nhận mail của bac Triệu Văn 0508 rồi cảm ơn bác nhiều



Đã gởi mail bằng file acrobat cho bác tivoi rồi, chào.



Re: Bên trong con sub của em đây.

làm sao để bác biết là củ loa của bác ko thể xuống 30hz ah???



tí nhận được rồi xin càm mơn bác nhìu nhìu, nhưng mà nhìn vào cái sơ đồ hơi bị choáng



Vì sao ? đã có thêm mạch tự động cut-off khi không có tín hiệu đâu, có thêm sẽ...xỉu luôn đó...haha....



hichic phần power của con Sub này dung STK bác nhỉ, có mấy con transitor chưa gặp bao giờ mới chết chứ



Bác chỉ có ngại con Q504 chứ gì? kg sao cả, bác cứ chọn 1 con trans tương ứng & ráp thêm 2 con R y như nó, trị số của 2 con R đó để tôi xem lại ( để tôi xin người bạn về datasheet của con này ), không có sao cả, bác cứ ráng xem...



À nếu bác ngại, tôi sẽ...free cho bác con đấy.
