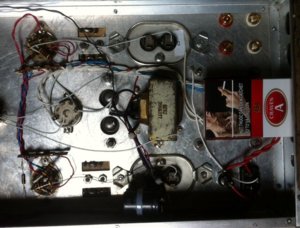

Em mới tập tành diy đèn nhờ các bác giúp

Bác có đo kiểm xem công suất và giải tần em nó đáp ứng được bao nhiêu chưa?
Tụ lọc cho tầng đầu dùng lớn như thế nhạc tính ra sao?
Tụ nối tầng cho 300B chơi tụ giấy nhưng tụ tầng đầu chơi tụ thường có bị thắt cổ chai không?
Tạm như thế đã

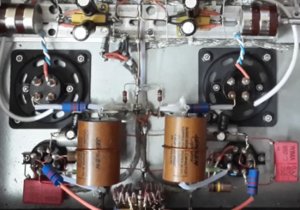

Em cũng khoe tý :mrgreen:
Công suất max 7w
Giải tần 18-24 Khz (-0.5db)



Cái chi cũng xịn hết... chỉ có cái volume là hổng ưng...



Xong cái pre thì bỏ volume luôn

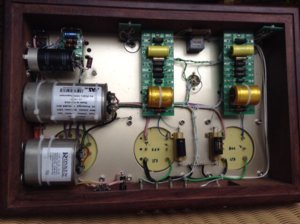

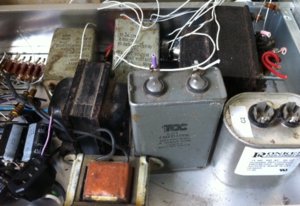

Linh kiện pre đang tập kết (toàn đồ đi xin và cho tặng )



Chơi Bóng gì vậy anh? :mrgreen:



Em dùng có 1 bóng đầu vừa đón vừa thúc luôn, tụ bác nói là cân bằng điện áp chân anot thui, không phải nối tầng. Chỗ em kg có ai có máy nên không đo được giải và công xuất. Nghe ổn là thôi ạ



Đang phân vân E80CC, E180CC, 6CG7 (Mazda) hay Sylvania 6SN7 chrome top meta base con nhà nghèo (7N7) :mrgreen:



Nội thất bác đẹp quá



"Tụ cân bằng điện áp chân anot" là như nào hả bác. Em chưa hiểu lắm.

1 bóng đầu vừa đón vừa thúc thì bác dùng bóng gì ạ? Em chỉ thấy nó có 8 chân. Mạch bác dùng như nào chia sẻ cho em xem với. Em đang muốn vật cái amp của em ra làm lại.
Cám ơn bác trước.



Re: Tập DIY đèn, nhờ các bác giúp.

Em e là bác đầu sắt muốn nói đến hậu quả khác cơ ạ.
Lưới với cathode đèn tạo thành 1 cái tụ mà trong datasheet thể hiện là Cgk. Cái này phối hợp với con trở nối tiếp với lưới - tên thường gọi là grid stopper (ở đây là 2.2k) tạo thành 1 cái lọc thông thấp. Giống y như mắt lọc PI ở phần nguồn của các bác ấy.
Khi mà con trở lưới hay trị số tụ Cgk càng lớn thì tần số cắt của cái mạch lọc này càng thấp. Và hậu quả mà bác đầu sắt muốn nói đến ở đây là mất dải cao. Đây chính là hiệu ứng Miller mà các bác hay nghe thấy đấy ạ.
Khi bác đấu chập 2 nửa bóng lại thì trị số Cgk tăng gấp đôi. Do đó bác Đầu sắt muốn các bác giảm trị số trở lưới xuống tương ứng để bù lại đấy ạ.
Dạo này các cao thủ toàn nói nửa chừng làm newbie chúng em rối trí. Em vận dụng hết khả năng google của em ra mới dịch được ý bác Đầu sắt đến vậy. Có gì sai các bác chỉ bảo để em học hỏi ạ.



Em nghe các bác phán thế chứ bản chất như thế nào chỗ đó em không hiểu lắm. Em thay tụ tốt hơn cũng kg có gì thay đổi.
Em dùng 6sh7, chạy 8-9ma, tiếng khá ổn, trầm rộng và uy lực.
(Em mượn hình mạng)

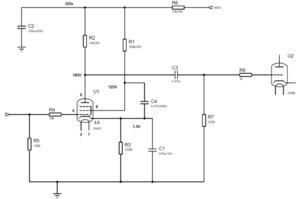

Con C4 phải không bác. Nếu thế nó làm nhiệm vụ ổn áp screen rồi.
Em cũng đoán bác dùng đèn 5 cực nên chỉ cần 1 tầng cũng đủ đẩy 300B.
Cám ơn bác, em sẽ từ từ ngâm cứu mạch của bavs



Xin bác lưu ý con tụ C4 rất quan trọng, con này cần tốt tương đương với tụ nối tầng nghe mới phê. Em đang dùng Jensen 0.22. Mạch em dùng EF 86 - E80CC - 6CG7 - 300B



Bác làm giống y cái mạch này ah.

Theo em thì lưới g2 cần có tí ổn áp.
Nếu không trong quá trình hoạt động điện áp lưới g2 nhảy lung tung làm chế độ hoạt động của đèn loạn mất.
Đơn giản nhất là dùng 2 con trở phân áp cho đúng điện áp bác cần rồi cho bypass bằng con tụ to to tý
Hoặc làm hẳn mạch ổn áp riêng cho nó máu
Một cách nữa em dùng là ghim áp bằng 1 cái bóng 0A2. Cơ mà 0A2 là ghim 150V thì phải. Em cũng không nhớ nữa
Có cái topic từ xa xưa bàn về ổn áp cho g2 này
viewtopic.php?f=46&t=37535



Bác đã làm chưa chia sẻ kinh nghiệm tí
Topic đó các bác ấy bàn về bóng công suất chạy dòng cao mà :roll:



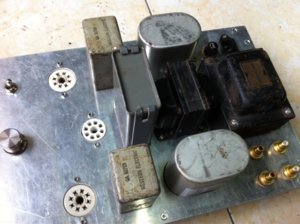

Pre của em mới được đến đây thôi



Dòng cao hay thấp thì cũng vẫn nên có ổn áp bác ạ.
Dòng cao thì vấn đề ổn áp mới khó khăn vì vừa dòng cao vừa áp cao.
Còn dòng nhỏ thì đơn giản hơn nhiều.

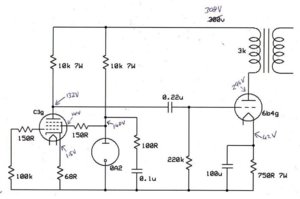

Em đã dùng C3g đẩy 6B4G theo mạch này và dùng C3m đẩy 300B cũng tương tự
Trong đó lưới g2 của bóng đầu được ghim áp ở 150V bằng 0A2.
Có thể dùng zener nối tiếp với nhau để được áp mong muốn. Cần chú ý chọn zener công suất phù hợp



Xin bác 500 hình em amp bác đang chơi :wink:



Hình làm gì hả bác :shock:
6B4G em xả ra rồi, chỉ còn 300B.
Amp em là xí mù không dám show.



Vịt con xấu xí như vậy em còn khoe vậy mà bác lại... :lol:



Em nghĩ đẹp thì mới khoe. Hoặc là post vì mục đích nào đó chứ tự nhiên đưa cái hình lên nó kỳ kỳ sao ấy.

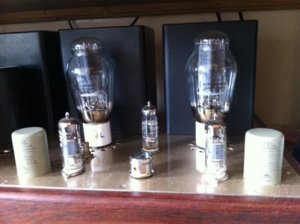

Đây con 300B hiện nay của em nó thế này ạ.
2 cái bóng thấp phía đầu là C3m em lột vỏ nhôm đi cho nó đẹp.
2 cái bóng nhỏ dài dài phía sau là 0A2.
300B ở đây là bóng Shuguang 300B-98 em chạy dòng 70mA áp 310V hay 320V gì đó em không nhớ lắm
OPT của em là 3K.
Hiện giờ em đang chạy C3m với áp lưới 2 150V dòng 10mA gì đó nhưng hơi bị thiếu gain.
Em đang định hạ áp lưới 2 về 60V hạ dòng xuống, tăng gain mà lười quá chưa làm được bác ạ



Amp của bác đẹp quá vậy mà bác không khoe sớm
Em có tặng cho bác maihung ở Tuyên quang 1 cặp 300B như của bác đang dùng
Bác hongphong bạn em rất thích mở bằng C3g, em lại thích EF 86
300B mà bác chạy áp thấp thế nghe có ổn không :roll:



C3g em sợ không đủ gain đẩy 300B đâu bác. Em dùng C3g đẩy 6B4G thì ok.
Bác nói chuyện áp thấp em mới giật mình hình như em nhớ nhầm. Để tối em vật ra đo xem nó là bao nhiêu.



Ampli em đã xử lý xong ù xì,... Nhưng hiện tại nghe có cảm giác bị ồn, giải trên bí không thoát tiếng.
Em nhờ các bác giúp em mod lại sao cho giải trên nghe nhẹ nhàng " bay bay" chút ạ, tiếng Bass nghe bị ồn, không xuống được thấp.
Tụ nối tầng hiện tại em dùng: K40Y-9 0.1uf/400V
Tụ thoát cathode em dùng tụ Rose 100uf/382v của đức ạ
bóng cs:2A3 sovtex, bóng driver El84 seimen, pre ă12AU7 rca, bóng nắn 5ar4 mỹ
Điện áp em đo gần bằng với sơ đồ mạch ( cộng trừ khoảng 5%).



Bác xử lý được vấn đề nhiễu nền và tự kích là thành công bước đầu rồi
Mod âm thanh theo em phức tạp hơn vì nó cần nhiều điều kiện như hệ thống, phối ghép, chất lượng linh kiện và khả năng nghe , mức độ cảm nhận âm nhạc ....

Theo mô tả của bác khó nhất và cần xử lý trước là dải trầm
Bas s không sâu nguyên nhân phần nhiều do phần Công suất không đủ dòng để kiểm soát loa mà cụ thể là OPT phải đủ trị số Henry tối thiểu >15H thì bas s mới xuống được khoảng 28hZ-3dB.
Nếu OPT tốt rồi kiểm tra dòng tĩnh của bóng công suất. Nên cho chạy ở mức 80% max
Sau đó phần dòng tĩnh bóng Driver có thể nâng lên 8-10mA

Phần treble xử lý sau khi phần trầm xong
