ah các cụ cho mình hỏi tí về kỹ thuật làm mạch in, nếu mình bố trí linh kiện và dường mạch trên cùng 1 mặt như vậy thì làm cách nào lúc in để người ta bóc tách ra in thành 2 mặt như miếng mạch in hoàn chỉnh các cụ chỉ chỉ giáo giúp e cứ thắc mắc mãi.....
@kiet-nt : thì 2 mặt nó hoàn toàn khác biệt , mặt Layout và mạch "in" , khi in người ta lấy mặt nào thì làm mặt đó thôi bác ạ . Nhưng bác phải làm thành 2 lớp riêng biệt chứ cùng 1 mặt thì làm sao nguồi ta biết đường nào mà lần ạ . @audioPCB : bác quăng cái PCB không xong hỏi ý kiến thì người ta biết bác vẽ cái gì đầu mà ý kiến bi giờ ạh .
@AudioPCB : Anh up cái xì ke ma túy lên cho mọi người cũng sáng để phán ạ :mrgreen: @@kiet-nt :Ý anh có phải là khi nhìn mạch thấy có cả đường mạch và tên linh kiện như vậy thì muốn in ra từng cái kiểu gì phải không ạ ??? Như anh thienchay nói ,tùy từng phần mềm mà anh có thể chọn in từng "lớp" (botom , top ,... ) hoặc là tắt các "lớp" đi để in được lớp mong muốn ạ , một số soft vẽ mạch nhìn từ dưới lên thì trước khi in anh lât ngược lại đường mạch (mirror) lại để ... giặt là được ạ Chúc anh thành công
Em chả thấy đẹp chút nào, dòm giống mấy cái board làm sẵn bán ngoài Nhật Tảo. Dạo một vòng quanh mấy dự án, board nào nhìn cũng pro, nhiều cái còn đẹp hơn board hãng. Bác chủ topic nên đi dạo một vòng trước khi quyết định có nên tiếp tục vẽ hay không.
Em vẫn thấy nó đẹp vì linh kiện được được bố trí rất cân đối, gọn. Để xếp được như vậy, ắt người vẽ phải có nhiều kinh nghiệm! Cụ Gar chưa đọc trong cái ngoặc đơn của em rồi :cry:
Nhìn cái nick name là biết quảng bá 100% rồi, nhưng để chứng tỏ tài năng là có thật xin mời qua topic "Leach All In One 4.5" layout dùm em cái PCB Super_Leach cho cụ "GÀ" chiêm ngưởng cái rồi phán sau vẩn chưa muộn. Khi đó anh em nhờ Bác dài dài. Đúng không Gà đại nhân ?
Đúng là em chưa đọc cái phần trong ngoặc đơn. Em vốn dốt về kỹ thuật, nên đọc cứ tưởng "công suất âm thanh" nó là cái Amp hoá ra không phải, mạch tạo ra tiếng pô xe, tiếng pháo nổ .... cũng có thể gọi là công suất âm thanh được, cụ nhỉ :lol:

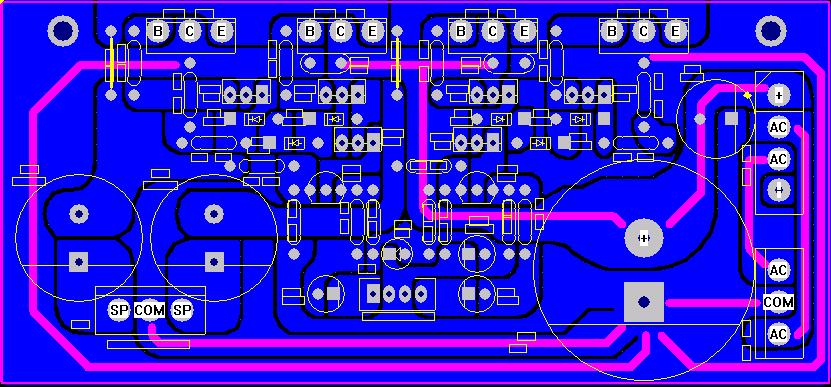

Em là em thấy cách bố trí linh kiện thì được nhưng mà mass của bác chạy vòng quanh như thế thì chưa ổn fix lại đi cụ ới :wink: Mà muốn biết sem điểm nào sai thì phải có schematic để đối chiếu chứ cụ hỏi thế này đúng là không ai biết sai ở đâu hay là đúng rồi mà chỉ đc. Thêm nữa em thấy cái phần mềm cụ vẽ rối mắt mà không rõ ký hiệu linh kiện đau mắt lắm
Hi đúng rùi anh nên tách đường mass riêng ra không nên đi vòng tròn như thế , đường phủ mass chống nhiễu nếu để thì không nên cho nó nối vào mass ,chỉ để không nó thui ạ. Nữa là anh nên vẽ đường mạch đơn thui ,không cho chúng sát vào nhau và bao trùm cả board thế ,trông không được hay lắm , với lại nếu giặt là với bo công suất có thể chập choạng , với bo tube có thể nẹt lửa , ... không an toàn cho lắm EM ví dụ cái pre cực hay đời đầu còn sài LM317 Chúc anh thành công ạ!

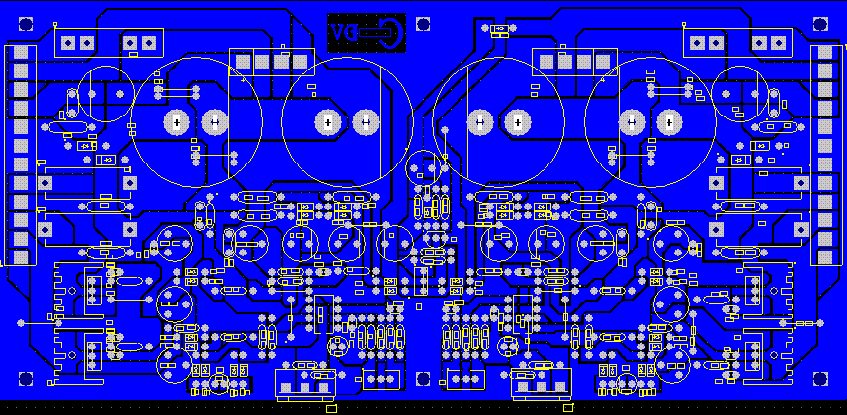

Mạch amp thật đó mà , vì ở cạnh trước có mạch volume . Em định làm với cái tên U40 để kỷ niệm ngày sinh nhật 40 . Nhưng bận quá chắc phải đổi tên nó thành U41 mất rồi vì bận quá . Em cũng thích nghe những bài hát của ban nhạc UB40

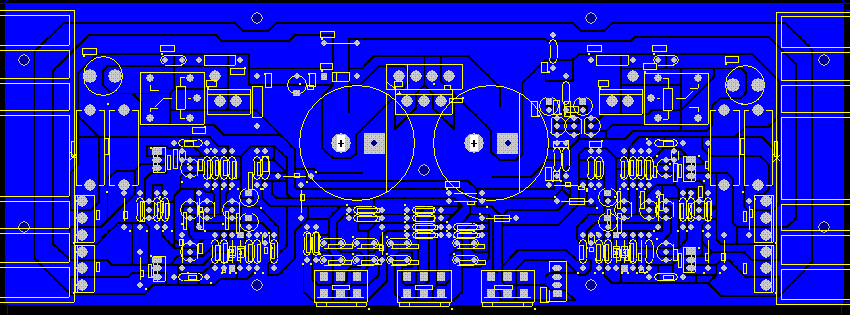

Hôm nay vừa vẽ xong thêm một mạch cho con vợ của em nhân dịp nó sắp tới ngày sinh nhật . Riêng mạch này em không chém gió cac bác đâu . Mạch âm li kiểu này duy nhất thế giới mỗi mình em làm . Em lùng sục tung cả in tè nét lên cũng chưa thấy Tây Tàu nào làm mạch am li kiểu này . Không biết có nên đăng ký sáng chế hay không .
Bác thiết kế mạch đẹp thật, theo em bác nên đi đăng ký sáng chế ngay và phải bảo quản tài liệu cẩn thận, lỡ có người làm theo thì nguy hiểm cho họ, mà chắc chẳng ai làm theo đâu (!?). Bác lại làm em nhớ bác nguyendinhvan!
bác đã vẽ thì đưa cái sơ đồ lên,cùng với các linh kiện cụ thể,chứ bác đưa lên cái này để làm gì?để được khen vẽ đẹp à,có nhiều bác cũng vẽ đẹp lắm ạ :wink: hay bác cũng là bạn của bác nguyendinhvan bên dientuvietnam.net,bác ấy cứ đưa mạch in lên,quá tin tưởng vào khả năng,bảo các thành viên cứ lắp là chạy,không cần nguyên lí,thế nhưng chả ai lắp theo bác ấy cả,vì mọi người đều muốn tìm hiểu các sơ đồ,chứ lắp y nguyên mà kêu thì ra mua cái board bán sẵn ngoài chợ kia chả đơn giản à :mrgreen:
Haizz. Trên thế giới chỉ có mỗi mình bác ấy làm thì làm sao mà các bác hiểu được cái sơ đồ, suy ra việc công bố sơ đồ là không cần thiết :lol: Lâu lâu vẽ được cái board dòm y chang mấy cái board bán sẵn ngoài chợ, chả biết dùng làm cái giống gì, tung lên 4r nhát ma :mrgreen: Sao sáng nay mình rảnh thế không biết, lại nhiều chiệng nữa
Nguồn đơn, xuất qua tụ nhìn là không ham rồi. Cứ để bác ấy tự sướng chút đi các bác. Đến sinh viên giờ học thực hành làm amp cũng làm nguồn đôi hết rồi. Bác chủ làm em nhớ tới 7 - 8 năm trước vật vã với con LA4440. :mrgreen:
Em chẳng biết gì về điện,nên chỉ có góp ý thế này : Bố cục chính phụ chưa rõ ràng Màu sắc còn đơn giản,chủ yếu là đơn sắc và quá thiên về tông lạnh (blue) Đề nghị bác nếu có thể : Thêm màu sắc cho sinh động,kim mộc thủy hỏa thổ cho đầy đủ. Thể hiện bằng 3D Đặt tên cho bức tranh,Vô Đề 1-2-3......chẳng hạn
Cần.. cần chứ, đây là lần đầu tiên e thấy kiểu vẽ mạch mang tính đột phá và đẹp như vậy, luật bản quyền ở VN lỏng lẻo như vậy nếu bác chủ không nhanh chân đăng ký bản quyền em e rằng trong thời gian sắp tới kiểu vẽ như bác chủ sẽ xuất hiện nhan nhản trên diễn đàn mất :shock:
