Em xin mạch Pre 71A và cần tư vấn thêm...

Tình hình là em được tặng đôi bóng 71A và đang định lắp pre bác nào đã chuột bạch rồi cho em xin cái mạch và cho em xin chút ý kiến tư vấn ạ...
Em định chạy bóng 56 lái và xuất âm biến áp...
Em cám ơn...



Pre 71 lắp nghe phê lắm bác Gau tờ guy ạ, độ động tuyệt vời, dải cao và trung nghe hay, khó diễn tả chỉ biết là treble lên rất cao mà không bị chói. Em đã làm chuột bạch rồi bác ạ
Em dùng biến thế đầu vào vào đèn 71 chạy OPT 5K/600R; bác có thể dùng bóng 56 thay biến thế đầu vào cũng tương tự vậy thôi
71A đáng làm Pre

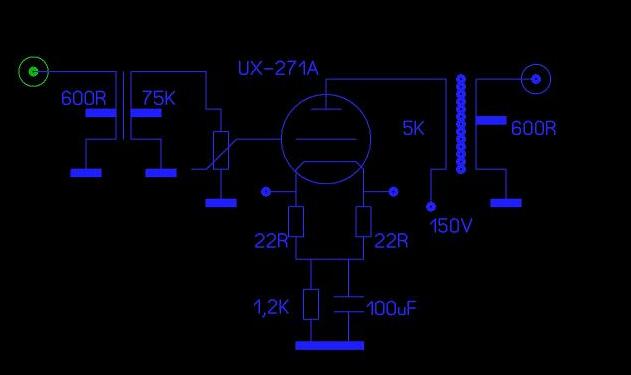

Đây là shema em làm

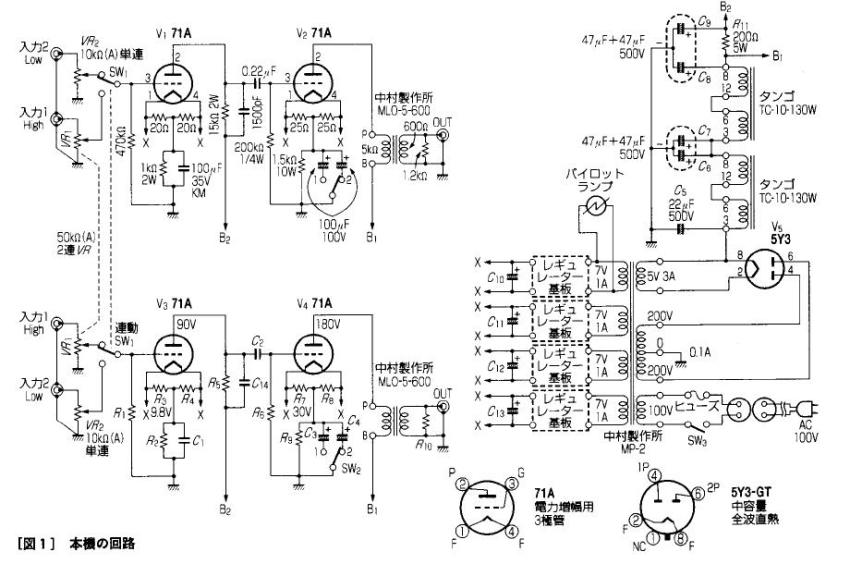

Em đang làm mạch này nè,tích hợp luôn phần phono shure M65,linh kiện đủ cả nhưng mà bệnh nhác nó chưa khỏi



Mạch này có phải trong đĩa mà Duy copy cho mình đúng không, trước cũng đã định làm theo nhưng phần vì kiếm thêm cặp 71 nữa khó phần vì muốn chơi biến áp đầu vào cho nó nhàn nên quay về chơi theo mạch kia. Biếng gì làm đi đợt tới này tôi vào nghe thử đó .



@thienthanh :
Mình nghe cặp 71 làm driver 300B tiếng rất thích, nên định làm pre với 71 thử xem, phần vì power 845 mình đang làm gain cũng thấp. Mà Power chưa làm xong lấy đâu làm pre :lol: .Khi nào vào alo mình nhé.



Em cám ơn hai bác.
Hai bác cho em hỏi liệu cái trở thoát chơi 1K2 hay 1K5 liệu dòng có cao quá không nhỉ, em định chơi khoảng 2K.
@nvduybom: cái mạch bác cho em nhìn thấy tiền đèn cộng vào mà phát hoảng... , mới lại cái biến áp nguồn của em không cho phép chơi nhiều đèn trực tiếp đến thế...



bác thienthanh ơi bác nên "triết khấu" quảng cáo của bác nvduybom nhé, vì em biết bác này hay nghe bằng internet và chat :lol:

anyway mạch 71A của bác gain được bn lần ạ? nếu bác dùng input trans thì đầu vào kén 600ohm đúng ko?



Trở thoát Cathode liên quan đến cả áp tại Anod của đèn nữa bác ạ
Trước em chạy 1.5k còn giờ thay 1,2K chạy vô tư



Dạ em thấy lạ vì theo cái mạch của bác nvduybom khai thác cao áp ở 180V mà lại dùng có 1K5 trong khi đó em tra cái datasheet của 71A (http://www.nj7p.org/Tube4.php?tube=71a) nếu khai thác ở cao áp 180V thì thấy ghi Cathode Bias Resistor: 2150 Ω, em mới thấy lạ. Hay em có nhầm lẫn ở đâu không ạ... , hay các bác có bí quyết gì mới thì chỉ giáo em cái...
Em cám ơn nhiều.



Phần nguồn + choke thì nhà em trồng được, chứ hãng hết thì em chết . Mạch này em chưa hiểu công dụng của công tắc chuyển tụ thoát tụ katot .

@ceramique: thế em hay chat với ông nào cà, bác còn nợ em cặp 71A đấy nhé



Thế bóng mà tự thổi được nữa thì chắc còn thêm dăm bảy quả nữa... :mrgreen: , may quá hôm trước đi văn môn mới gom được một ít nguồn choke phá máy mới dám mạnh dạn làm chứ không thì cũng chịu bác ạ... :mrgreen:

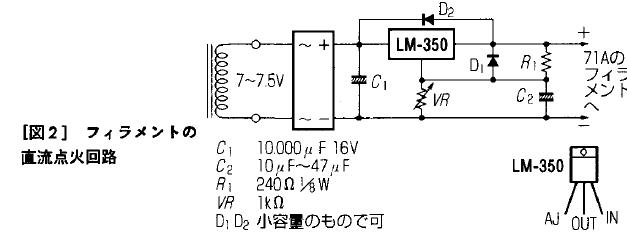

Em có đọc bài pre 71A của anh Tyro trước đây nói về linh kiện phần regu đốt tim cũng quan trọng để chống hum. Em định dùng LM317 cho khỏe, nghe nói part của NCC shop chất lượng lắm .

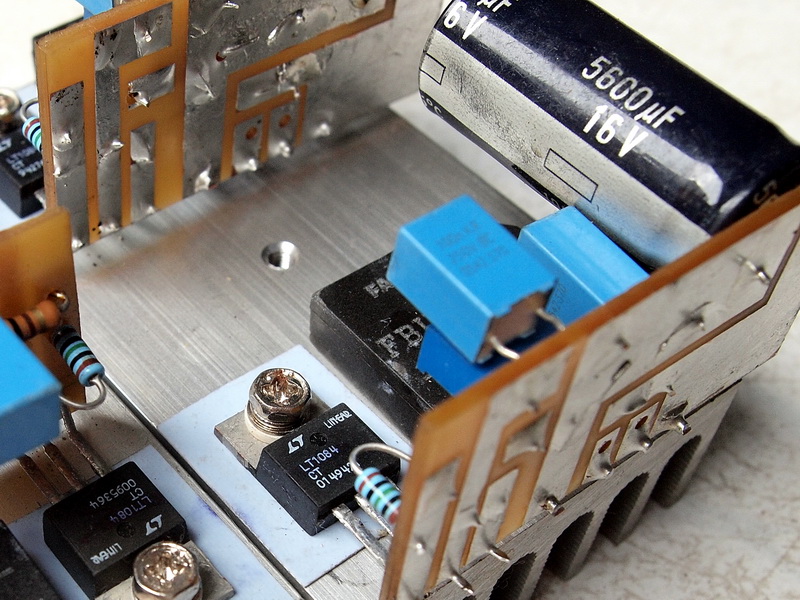

Cở 71A thì LM317 là dư dòng rồi, nhưng nếu muốn sau này thay đèn (ví dụ như UX226) thì LM317 không đủ dòng. Bác vào shop siêu thị AV mua IC LT1084-ADJ là chuẩn. Khi quấn nguồn cho những đèn DHT dùng làm Pre này bác nên quấn 9V trở lên để dùng đốt tim đèn DHT có áp 5VDC trở xuống đặng nguồn DC được im re, tuy hơi nóng nhưng còn trong mức chịu đựng được của LT1084 (5A)
Schema thì load data của IC về mà tính toán rồi ráp
http://cds.linear.com/docs/Datasheet/108345fg.pdf



Em đang làm Chassis em 71A này, cấu hình chắc giống y của Bác(B&H ngã vào).
Sao trùng hợp quá, em cũng định cho nó chạy 150V, qua biến áp tuột còn khoảng 133 -> 140 là Ok rồi. Chẳng qua là cục nguồn em nó hơi cao nên tận dụng thêm 02 chú OD3 regu(mỗi chú 1 kênh) vào là ngay chóc 150V.
+ Bác cho em hỏi:
1. Ngã ra 600 Ohm, có nên đóng trở thoát hay kg?
2. B+ có Regu hay kg?
3. Đốt tim dễ chịu hơn 26 kg ạ!

Bác Tea: Em có sẳn biến áp, nhưng chỉ được 7V, liệu có ép phê nổi hay kg? nếu như vậy có thể khắc phục = cách để tụ lọc lớn được kg?
Thanks



Đối với dòng đốt tim đèn cho 71A này thì 7VAC là OK anh Will ơi. Do dòng sợi đốt chỉ 0.25A nên chỉ cần tụ 10K uf là dư, đầu ra ổn áp khỏi tụ hoặc tụ 0.1uf cho vui vì là tải đốt tim chỉ là đện trở thuần, có tụ thêm ồn mà không tác dụng lọc gì hết.



Ok. Ngày mai em tiến hành làm luôn
Cám ơn Bác nhiều.



Đốt tim hoàn toàn dễ chịu hơn 26 nhiều bác ạ
B+ thì em chỉ dùng CLC tạo mắt lọc 2 tầng
Ko ù xì gì giáo cả



.

Cám ơn anh, mấy cái này là tuyệt chiêu đây .

@thienthanh: Biến thế 600:75K của bác loại gì vậy ?, chất lượng so với bóng input khác nhau nhiều không ?



Qua Phạm Văn Đồng xem mẫu rồi về mua. :mrgreen:



Anh sợ qua đó rồi về vấn vương thì mệt

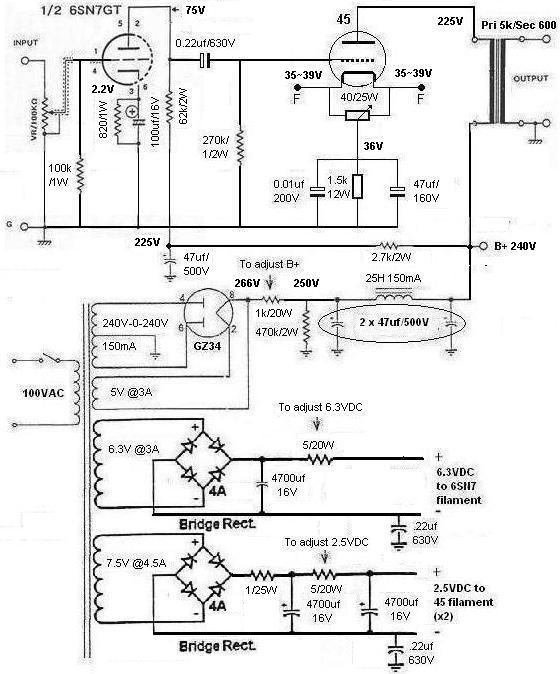

Em định lắp theo dạng mạch này với em pre 71A nhưng thay bóng tầng đầu bằng 56 vậy theo các bác em cần chỉnh sửa thay đổi những phần nào ạ? Mong các bác cho em xin chút ý kiến, em cám ơn nhiều.



Em thấy 56 cùng họ với 76,6j5 nên không sao, có điều nếu dùng bóng 71A thì điện áp vol DC tầng đầu có dòng nhỏ lại cao hơn tầng sau (em ít thấy thiết kế mạch đèn nào như vậy), theo em mình nắn 2 nguồn cao áp riêng hoặc chơi direct coupled luôn nhỉ .



nếu đổi từ 6sn7 sang 56 thì trước tiên là bác đổi đốt tim 2.5 v cho 56, đốt trực tiếp ac nhưng có điểm giữa xuống mass là ok . vì 56 là bóng cổ theo em bác nên làm mạch chokeload (khoảng 200---250 herry) cấp cao áp từ 180-200 v ,thay trờ k từ 1.5k --2.2k



Nếu vẫn muốn dùng trở tải thì trị số theo bác khoảng chừng bao nhiêu là hợp lý với đèn 56 và đặt cao áp khoảng bn volt ạ?



Bác thử ghép cái này xem sao: http://members.myactv.net/~je245/jelse171.htm
bỏ phần 6J5 ở giửa đi.
+ Ý riêng em thôi nha: thật ra đối đế lắm nếu tìm kg có Input thì mới xài đèn để mở cho 71A thôi, chứ em sợ mất đi chất âm nguyên bản của 71A thì phí lắm.
