1.Hachu 2. Baoanh_hue (1 bộ đầy đủ) 3. tranguyennguyen: pcb + điện trở nhiệt + jfet 4. Anhtuanhpqn: PCB, trở nhiệt, Jfet. 5. ManhTuong : điện trở nhiệt + Jfet 6. thuanblack pcb công suất + jfet 7. vuhoa155 : PCB + JFET + điện trở nhiệt 8. naichuoi pcb công suất, Jfet 9. ngvquoc: PCB, trở nhiệt, Jfet 10.binhaudio PCB + điện trở nhiệt + JFET 11. yenha: 02 bộ (PCB + điện trở nhiệt + JFET) 12. star385960: 1 bộ PCB công suất + điện trở nhiệt + JFET 13. espadon_vn: 1 bộ (PCB + điện trở nhiệt + JFET) 14. Tigoncafe: 01 bộ (PCB + điện trở nhiệt + JFET) 15. thienthanh: 2 bộ (PCB + điện trở nhiệt + JFET) 16. vducuy: 1 bộ (PCB + điện trở nhiệt + JFET) 17. duongnv: 1 bộ (PCB + điện trở nhiệt + JFET) 18. leminhfsc: 1 bộ (PCB+điện trở nhiệt+ JFET) 19. Walkalone 20. Dungphuong79: 1 bộ. 21. An-haiphong : 02 bộ PCB (= 4 PCB) 22. Thienchay: 2 bộ 23. Son_heinz : 2 bộ ( PCB CS + điện trở nhiệt + JFET+sò CS) 24. Niubai68 : PCB + điện trở nhiệt + JFET+sò CS 25.TrieuNguyen : 1 bộ PCB 26. Longpcb : 4 cặp Jfet Không cần Match 27. Vancao: 1 bộ (PCB+điện trở nhiệt+ JFET) 28. Khangdep: 1 bộ PCB??? 29. Tai-to : 2 bộ PCB + điện trở nhiệt + JFET (2 bộ) - Mình xin 2 bộ match và 2 bộ không match 30.Bluemoon1974 1 bộ (PCB + điện trở nhiệt + JFET+sò CS) 31. Mengkut: 1 bộ PCB + trở nhiệt + sò + JFET 32. Lengkeng: 1 bộ PCB + trở nhiệt + sò + JFET 33. New_mem: 1 bộ (PCB+điện trở nhiệt+ 2 bộ JFET (Matched)) 34. dhaivn: 1 bộ PCB + trở nhiệt + sò + JFET 35. nvduybom : 1 bộ đầy đủ các bác nhé . 36. Lam_nguyen77 1 bộ Full con này hấp dẫn quá các bác cho em theo với nhé.
lâu quá mới thấy có dự ớn class A , trời nam thì nóng, trời bắc thì lạnh còn F5 thì hot hot. các bác chốt lại chưa, để e chuẩn bị củi lửa :lol:

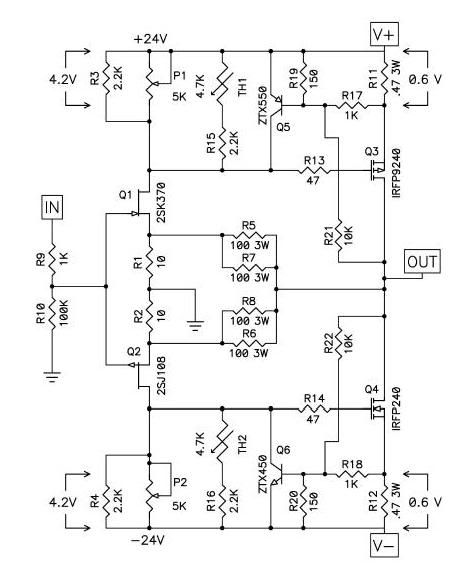

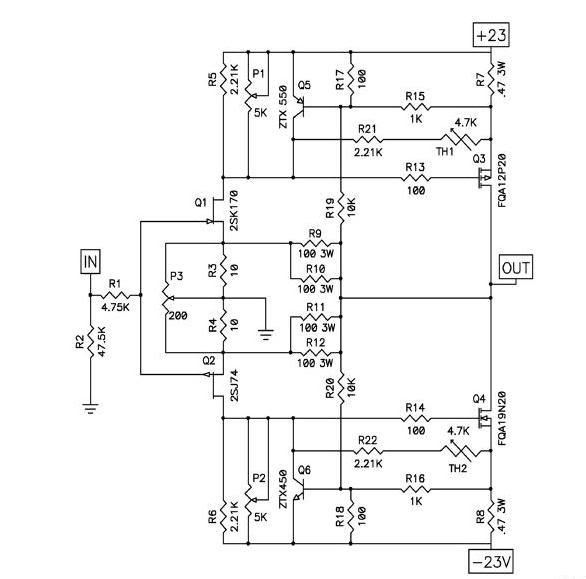

Hai hình trên là của 2 mạch F5 khác nhau, hình phía trên là của sơ đồ cũ, phía dưới là của sơ đồ mới. Trước khi cải tiến thành mạch F5 turbo v1, v2, v3 thì cụ pass đã vẽ lại mạch F5 mới khác một chút (cách mắc và giá trị linh kiện), các bác nên tham khảo kĩ trước khi làm, theo em nên làm thử theo cách mới. Link tải file F5 turbo mới: http://firstwatt.com/pdf/art_f5_turbo.pdf
Topic này xôm tụ quá các bác nhỉ. Mà con Cờ lát ei này nghe có hay hơn Goldmund không các bác? Nếu hay hơn thì mình ngừng nhân bản con cừu Dolla = GM đẳng cấp để làm con này cho nó ghẻ, đỡ nhức đầu với mấy con tụ 100V và vụ vi phạm bản quyền.
không hay thì sao mà hot hot được bác, làm luôn em nì đi bác 3G cho máu, bõ công bác đi kiếm mấy em HCG nhể. với lại em muốn qua bác có ancon tím với F5 nữa thì em chỉ có mang thêm con khô mực thôi nhỉ :lol:

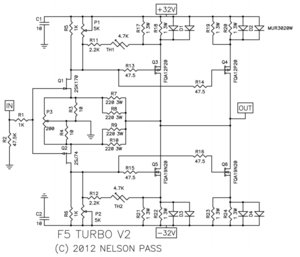

Rất cảm ơn anh về đường link.Em đã đọc rất kỷ và sẽ layout theo cái F5 Turbo V2.Về cơ bản nó không khác gì nhiều với F5 bản đầu tiên lắm chỉ cải tiến gắn thêm biến trở 200ohm để bù lại sự không đối xứng ở hai vế (Giảm méo) và cách làm giảm trở Source khi cần dòng cực lớn của tác giả,đáng học hỏi lắm.Như vậy layout mới của em sẽ đảm bảo cho anh em có thể lắp theo F5 hay lắp Tơ Bô đều được.Lần nữa cảm ơn sự đóng góp của anh.Thân.
1.Hachu 2. Baoanh_hue (1 bộ đầy đủ) 3. tranguyennguyen: pcb + điện trở nhiệt + jfet 4. Anhtuanhpqn: PCB, trở nhiệt, Jfet. 5. ManhTuong : điện trở nhiệt + Jfet 6. thuanblack pcb công suất + jfet 7. vuhoa155 : PCB + JFET + điện trở nhiệt 8. naichuoi pcb công suất, Jfet 9. ngvquoc: PCB, trở nhiệt, Jfet 10.binhaudio PCB + điện trở nhiệt + JFET 11. yenha: 02 bộ (PCB + điện trở nhiệt + JFET) 12. star385960: 1 bộ PCB công suất + điện trở nhiệt + JFET 13. espadon_vn: 1 bộ (PCB + điện trở nhiệt + JFET) 14. Tigoncafe: 01 bộ (PCB + điện trở nhiệt + JFET) 15. thienthanh: 2 bộ (PCB + điện trở nhiệt + JFET) 16. vducuy: 1 bộ (PCB + điện trở nhiệt + JFET) 17. duongnv: 1 bộ (PCB + điện trở nhiệt + JFET) 18. leminhfsc: 1 bộ (PCB+điện trở nhiệt+ JFET) 19. Walkalone 20. Dungphuong79: 1 bộ. 21. An-haiphong : 02 bộ PCB (= 4 PCB) 22. Thienchay: 2 bộ 23. Son_heinz : 2 bộ ( PCB CS + điện trở nhiệt + JFET+sò CS) 24. Niubai68 : PCB + điện trở nhiệt + JFET+sò CS 25.TrieuNguyen : 1 bộ PCB 26. Longpcb : 4 cặp Jfet Không cần Match 27. Vancao: 1 bộ (PCB+điện trở nhiệt+ JFET) 28. Khangdep: 1 bộ PCB??? 29. Tai-to : 2 bộ PCB + điện trở nhiệt + JFET (2 bộ) - Mình xin 2 bộ match và 2 bộ không match 30.Bluemoon1974 1 bộ (PCB + điện trở nhiệt + JFET+sò CS) 31. Mengkut: 1 bộ PCB + trở nhiệt + sò + JFET 32. Lengkeng: 1 bộ PCB + trở nhiệt + sò + JFET 33. New_mem: 1 bộ (PCB+điện trở nhiệt+ 2 bộ JFET (Matched)) 34. dhaivn: 1 bộ PCB + trở nhiệt + sò + JFET 35. nvduybom : 1 bộ đầy đủ các bác nhé . 36. Lam_nguyen77 1 bộ Full 37. SOZ: trở nhiệt + jfet Em cũng xin theo
hay quá em cũng đọc link này:http://firstwatt.com/pdf/art_f5_turbo.pdf F5 có nhiều up date ae lại có nhiều bản để chơi trên 1 pcb rùi, F5 HÓT QUÁ
Anh Quang định dùng bo nguồn riêng hay chung cho 2 kênh. Dùng riêng thì hơi tốn tụ và biến áp nhưng nếu dùng chung thì bo nguồn anh nên vẽ mạch rộng và dây nối lên bo công suất cũng phải thật to, ban đầu em làm hơi bị ù nhẹ. Nối dây nguồn to thì hết.
Trước bạn em có mua được con J74 hình như trong Huế, họ bán con mới. Lâu rồi không biết giờ có không.
Hồi trước anh không tìm ra em nó chứ có là anh phổ biến cái bufer toàn jfet theo thiết kế của tay người Ý Borbely Erno rồi.
1.Hachu 2. Baoanh_hue (1 bộ đầy đủ) 3. tranguyennguyen: pcb + điện trở nhiệt + jfet 4. Anhtuanhpqn: PCB, trở nhiệt, Jfet. 5. ManhTuong : điện trở nhiệt + Jfet 6. thuanblack pcb công suất + jfet 7. vuhoa155 : PCB + JFET + điện trở nhiệt 8. naichuoi pcb công suất, Jfet 9. ngvquoc: PCB, trở nhiệt, Jfet 10.binhaudio PCB + điện trở nhiệt + JFET 11. yenha: 02 bộ (PCB + điện trở nhiệt + JFET) 12. star385960: 1 bộ PCB công suất + điện trở nhiệt + JFET 13. espadon_vn: 1 bộ (PCB + điện trở nhiệt + JFET) 14. Tigoncafe: 01 bộ (PCB + điện trở nhiệt + JFET) 15. thienthanh: 2 bộ (PCB + điện trở nhiệt + JFET) 16. vducuy: 1 bộ (PCB + điện trở nhiệt + JFET) 17. duongnv: 1 bộ (PCB + điện trở nhiệt + JFET) 18. leminhfsc: 1 bộ (PCB+điện trở nhiệt+ JFET) 19. Walkalone 20. Dungphuong79: 1 bộ. 21. An-haiphong : 02 bộ PCB (= 4 PCB) 22. Thienchay: 2 bộ 23. Son_heinz : 2 bộ ( PCB CS + điện trở nhiệt + JFET+sò CS) 24. Niubai68 : PCB + điện trở nhiệt + JFET+sò CS 25.TrieuNguyen : 1 bộ PCB 26. Longpcb : 4 cặp Jfet Không cần Match 27. Vancao: 1 bộ (PCB+điện trở nhiệt+ JFET) 28. Khangdep: 1 bộ PCB??? 29. Tai-to : 2 bộ PCB + điện trở nhiệt + JFET (2 bộ) - Mình xin 2 bộ match và 2 bộ không match 30.Bluemoon1974 1 bộ (PCB + điện trở nhiệt + JFET+sò CS) 31. Mengkut: 1 bộ PCB + trở nhiệt + sò + JFET 32. Lengkeng: 1 bộ PCB + trở nhiệt + sò + JFET 33. New_mem: 1 bộ (PCB+điện trở nhiệt+ 2 bộ JFET (Matched)) 34. dhaivn: 1 bộ PCB + trở nhiệt + sò + JFET 35. nvduybom : 1 bộ đầy đủ các bác nhé . 36. Lam_nguyen77 1 bộ Full 37. aquilion64 1 bộ
Quá trời Class A cho bác tham khảo nè Pow http://www.kk-pcb.com/amps.html Pre http://www.kk-pcb.com/preamps.html PSU http://www.kk-pcb.com/power.html

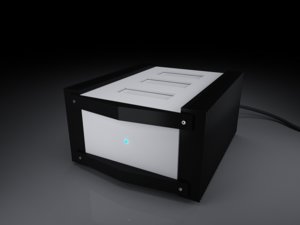

Em mới xong con Chassis mẫu :mrgreen: . Heatsink 400 x 200 x 50 (mm) . Xung quanh ốp Mica trắng , 2 cây nhôm đen vừa trang trí vừa gia cố . Quả này dư sức em F5 Turbo V2 :lol: . Em đang chém gió ạ
hi hi , em đang chém gió mà , cái này em "làm" trong 15 p' , nhìn xấu vãi nhưng em post lên cho vui thôi , với lại đang tìm ý tưởng để làm chassis nữa , chứ đang đợi bác chủ xị chốt cấu hình là múc liền tay :mrgreen:

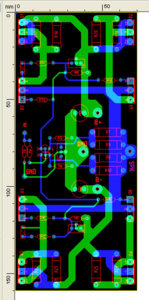

Em layout nháp cái F5 Turbo V2,em cố tình giản rộng ra cho cân đối ạ,bóp nhỏ lại cũng được nhưng sợ mấy em fet gần nhau qua không tốt.Em ăn cắp cho nó nhanh hì....Thân.
Đẹp quá anh ơi ! anh tiến hành cho đặt bo và oder linh kiện đi anh . À quên ! anh nên dự trù chi phí cho anh em biết để anh em còn tiến hành góp gió cho F5 mau chóng được hoàn thành sớm để tham dự cuộc thi SS sắp tới đi anh ơi :mrgreen: .
1.Hachu 2. Baoanh_hue (1 bộ đầy đủ) 3. tranguyennguyen: pcb + điện trở nhiệt + jfet 4. Anhtuanhpqn: PCB, trở nhiệt, Jfet. 5. ManhTuong : điện trở nhiệt + Jfet 6. thuanblack pcb công suất + jfet 7. vuhoa155 : PCB + JFET + điện trở nhiệt 8. naichuoi pcb công suất, Jfet 9. ngvquoc: PCB, trở nhiệt, Jfet 10.binhaudio PCB + điện trở nhiệt + JFET 11. yenha: 02 bộ (PCB + điện trở nhiệt + JFET) 12. ...................................... 13. espadon_vn: 1 bộ (PCB + điện trở nhiệt + JFET) 14. Tigoncafe: 01 bộ (PCB + điện trở nhiệt + JFET) 15. thienthanh: 2 bộ (PCB + điện trở nhiệt + JFET) 16. vducuy: 1 bộ (PCB + điện trở nhiệt + JFET) 17. duongnv: 1 bộ (PCB + điện trở nhiệt + JFET) 18. leminhfsc: 1 bộ (PCB+điện trở nhiệt+ JFET) 19. Walkalone 20. Dungphuong79: 1 bộ.(PCB+điện trở nhiệt+ JFET) 21. An-haiphong : 02 bộ PCB (= 4 PCB) 22. Thienchay: 2 bộ 23. Son_heinz : 2 bộ ( PCB CS + điện trở nhiệt + JFET+sò CS) 24. Niubai68 : PCB + điện trở nhiệt + JFET+sò CS 25.TrieuNguyen : 1 bộ PCB 26. Longpcb : 4 cặp Jfet Không cần Match 27. Vancao: 1 bộ (PCB+điện trở nhiệt+ JFET) 28. Khangdep: 1 bộ PCB??? 29. Tai-to : 2 bộ PCB + điện trở nhiệt + JFET (2 bộ) - Mình xin 2 bộ match và 2 bộ không match 30.Bluemoon1974 1 bộ (PCB + điện trở nhiệt + JFET+sò CS) 31. Mengkut: 1 bộ PCB + trở nhiệt + sò + JFET 32. Lengkeng: 1 bộ PCB + trở nhiệt + sò + JFET 33. New_mem: 1 bộ (PCB+điện trở nhiệt+ 2 bộ JFET (Matched)) 34. dhaivn: 1 bộ PCB + trở nhiệt + sò + JFET 35. nvduybom : 1 bộ đầy đủ các bác nhé . 36. Lam_nguyen77 1 bộ Full 37. aquilion64 1 bộ Em xin lỗi các bác, em đu theo nhiều dự án quá sợ phụ lòng các bác em ko kham nổi thêm F5. Em xin rút lui ah. Chúc các bác vui vẻ

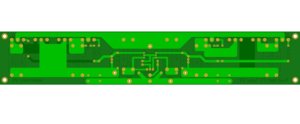

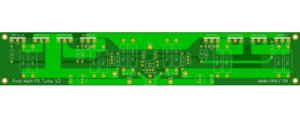

Chào anh Quang , em có ý này , em nghĩ nên Layout cho tất cả Fet và Diode lên cùng miếng Heatsink và cùng hướng để nhìn cho nó đẹp và dễ theo tác hơn ạh . Em có vẽ lại bản F5 Turbo V2 = mạch 2 lớp , em đã gửi anh File gốc để anh chỉnh sửa lại và gửi báo giá ạh , em nghĩ như vầy dễ thao tác hơn . Mạch kích thước 255 x 45 . Fet cách nhau 20mm và cách mép ngoài 15mm . Kính .
