Em cũng muốn theo bác Quang và bác Trà, bác giúp em mỗi thứ 1 set như đã mô tả, match từng cặp nhé. cảm ơn.
Như vậy là K170GR của em lại không dùng đến rồi , không sao hình như nguồn shunt của bác quanghao có dùng đến jfet này. Hiện tại em chưa hỏi được giá và tình trạng cụ thể của K170BL(em gửi mail rồi nhưng giờ là 1 rưỡi sáng ở Nhựt nên chưa có hồi âm). Hôm nay đã là 6/6 mà hạn bạn em nhận đồ để sang VN là 9/6 chắc là không kịp rồi, cuối tháng 6 đầu tháng 7 em lại có người quen sang VN nữa nên anh em sẽ sớm có đồ để chơi thôi. Sau thành công của F5 em quyết định làm F5 reference dùng linh kiện tốt như trở amstran, tụ nippon chemicon, và fet em dùng J201/K1530. Có bác nào lên thuyền với em cho vui không ạ? À cho em hỏi chỗ em mua không có ZTX550/450, có loại nào tương đương với cặp này không ạ?

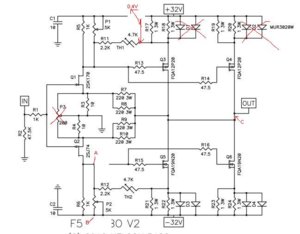

Để lắp em này tốt nhất : 1- chọn JFET đã match có Idss=10ma,trong mạch dòng tỉnh của V2 là 8mA rồi. 2- Fet công suất match theo cặp ,không cần phải match fet kênh N với Fet kênh P .Mạch nếu không match tiếng bass mất nét ,âm thanh không tốt vì 2 nhánh sò dòng không cân 3- Nếu không cần phải kéo loa đần thì bỏ mấy con fast diode 4- Biến trở P3 không gắn cũng được Tìm 2 cái đồng hồ 1 gắn đo áp R17,1 đo DC ra.Em hiện tại chỉnh như sau: Set P1,P2 về 0Ohm trước khi đóng điện,Kiểm tra kỷ mạch có sai sót gì không.Đóng điện em xoay P1 cho áp rơi trên R17 là 0.5V sau đó mới xoay P2 sao cho DC ra nhỏ nhất lúc này 2 con N và P dòng qua như nhau.Giá trị áp trên R17 cố chỉnh về 0.4V là đẹp.Quá trình này mất khá nhiều thời gian vì có thể phải chỉnh P1 và P2 nhiều lần

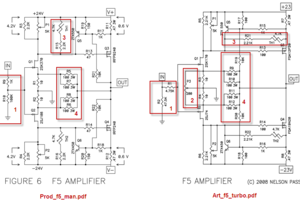

Em ngồi lên part list cho F5 non turbo thấy trong bản manual của F5(http://www.firstwatt.com/pdf/prod_f5_man.pdf) và bản turbo(http://www.firstwatt.com/pdf/art_f5_turbo.pdf) cùng là schema của non turbo cũng có một số thứ khác nhau. Không biết bo của anh Quang theo mạch nào ạ? Em mới nhìn kỹ khối số 4 thì cả 2 giống nhau, 1 mạch không có con P3 như anh Quang nói.
PCB của anh theo hình không có P3 và đã gắn tòan bộ linh kiện trừ FET công suất,em khỏi lăn tăn vụ linh kiện nhé.
Em xin phép lập danh sách nhờ mua JFET nhé: 1. mimosalq: 30 bộ BL ( J74/K170 BL ), 20 cặp K170BL ( là 2 con 2SK170BL match với nhau từng đôi một), 2. tranguyennguyen: 5 bộ BL và 4 cặp K170 (BL hoặc V, tùy bác Quang quyết định), 3. vducuy: 1 bộ BL và 1 bộ K170
@Mimosalq: Chúc mừng bác đã ráp thành công. Quả thật nếu ráp power amp bán dẫn thì chỉ nên ráp chạy class A vì class A dù cho ra công suất không cao nhưng tiếng cực chi tiết, bass đánh rất sâu ==> nói chung là âm thanh nghe chuẩn dù âm lượng mở nhỏ hay lớn. Em đính chính lại bài trên của bác một chút, có lẽ bác đã ghi nhầm, đó là ban đầu set 2 biến trở 5K ở vị trí giá trị cao nhất để bias thấp nhất rồi mới chỉnh 1 bên cho đạt 0,4V. Em cũng xin bổ sung thêm là nếu muốn tăng bias lên thêm 0,2V thì chỉ cần chỉnh 1 bên lên thêm 0,1V rồi sau đó chỉnh bên kia cho offset ra đạt 0VDC thì tự khắc bias sẽ lên đủ 0,2V như mong muốn. @Tigoncafe: Bác đừng quan tâm đến biến trở 200 ohm nhiều vì nó chỉnh không tác dụng là bao nhiêu. Nếu ta matching kĩ 2 con J74 và K170 thì không cần đặt VR200 ohm đó nữa hoặc để cố định ở mức giữa luôn. Thân
Em xin phép quote lại danh sách. Đợt này (9/6) chắc là em sẽ gửi không kịp đồ 2 tuần tới sẽ có một đợt bạn em về nữa, các bác cập nhật từ hôm nay đến 11/6 để em còn tổng hợp và lên orderlist. Các bác lưu ý hộ em là họ bán theo set 10 cặp đối với BL và 8 cặp đối với V. Em sẽ cố gắng ghép các bác cùng địa chỉ để gửi cho tiện. Em xin phép lập danh sách nhờ mua JFET nhé: 1. mimosalq: 30 bộ BL ( J74/K170 BL ), 20 cặp K170BL ( là 2 con 2SK170BL match với nhau từng đôi một), 2. tranguyennguyen: 5 bộ BL và 4 cặp K170 (BL hoặc V, tùy bác Quang quyết định), 3. vducuy: 1 bộ BL và 1 bộ K170 4.Son_heinz: 2 cặp J-K/BL và 2 cặp k170 5. ARD : 4 bộ BL (J74/K170 BL) 6.... File tổng hợp sheet trên google docs https://docs.google.com/spreadsheet/ccc ... EEzR1Voa0E
Như vậy có khó khăn khi lắp em này là phần đo đỏ? . Nếu lắp trước 1 cặp thì theo cấu hình này được không bác? Phần xanh xanh nhờ có bác tigoncafe là OK roài Có bác nào bầy cho em cách match fet không ạ? Để em gom nhiều về match. Cảm ơn các bác nhiều. Bác Quang có PM ạ.
Vụ JFET dùng loại BL, GR hay V thì em đã mail hỏi cụ Pass rồi, chờ nay mai cụ reply lại sẽ rõ. Em bổ sung thêm là diode chỉnh lưu cho F5 các bác nên dùng luôn mấy con MUR3020WT hay mấy con khác cùng loại để ghép lại chỉnh lưu chứ ko nên dùng con diode cầu 4 chân có sẵn. Nếu các bác để ý sẽ thấy schema bộ nguồn của F5 thường với F5 turbo phần chỉnh lưu cụ Pass vẽ có khác. Như vậy muốn dùng con MUR3020 chỉnh lưu thì nên nối 2 chân bìa lại làm một để nó thành 1 con diode đơn rồi sau đó dùng 4 con như vậy mới ra 1 diode cầu ==> F5 dùng tổng cộng 8 con MUR3020 để chỉnh lưu. Nếu các bác nối thứ cấp biến áp lại làm điểm 0VAC thì chỉ tốn 4 con MUR mà thôi; tuy nhiên theo em nên chỉnh lưu như cụ Pass vì như vậy mach điện tải sẽ cách ly được với cuộn thứ cấp của biến áp nhằm tránh nhiễu có thể xảy ra. Bản thân con MUR khi dùng VOM để thang đo diode đo sẽ cho ra con số rất nhỏ ==> tổn hao khi qua diode là rất thấp. Em thấy mấy cái amp Denon dòng E sau này chỉnh lưu bằng các diode high speed loại này. Sẵn nói luôn vì hay quên: tụ 10uF trên F5 turbo nên dùng tụ không cực MKP chứ ko nên dùng tụ hóa học có cực vì nó dùng lọc nhiễu tần số cao.
Bác cho em đăng ký nhe bác 10 bộ J74/K170 BL hay V đều được, 10 cặp K170BL Về chi phí thì bác thông báo hoặc PM cho em cũng được. Lần này em không để hụt như mấy lần trước nữa.
Cho em đánh đu theo với các bác nhé Em cập nhật danh sách nhờ mua JFET nhé: 1. mimosalq: 30 bộ BL ( J74/K170 BL ), 20 cặp K170BL (là 2 con 2SK170BL match với nhau từng đôi một), 2. tranguyennguyen: 5 bộ BL và 4 cặp K170 (BL hoặc V, tùy bác Quang quyết định), 3. vducuy: 1 bộ BL và 1 bộ K170 4.Son_heinz: 2 cặp J-K/BL và 2 cặp k170 5. ARD : 4 bộ BL (J74/K170 BL) 6. dunahoang: 10 bộ J74/K170 BL hay V đều được, 10 cặp K170BL 7. Baoanh_hue : 4 bộ BL (J74/K170 BL) và 04 cặp K170BL (là 2 con 2SK170BL match với nhau từng đôi một) Chi tiết về khỏi lửa nhờ bác tigoncafe PM giúp để em chuyển. Cảm ơn (Bác nào đăng ký vui lòng copy danh sách và điền nick của mình vào để đảm bảo tính liên tục)
Hiện tại em chưa có thông tin của K170BL match pair, trong hôm nay hoặc mai em sẽ có thông tin cụ thể và thông báo cho các bác sau. Em sẽ chốt danh sách đến thứ 2 ngày 11/6, sau ngày này mọi người vui lòng chờ đến tháng 8 hộ em. Mọi người vui lòng cập nhật vào file googlesheet này hộ em với ạ: https://docs.google.com/spreadsheet/ccc ... oa0E#gid=0 Hiện tại có một số bác nhờ em mua bộ trở, tụ cho F5 em cũng đang cập nhật. Chỗ em tiện mua trở công suất có KOA 3W(cái này anh Quang khen dùng tốt nên em cũng không đi tìm loại for audio cho nó), tụ em dùng tụ Nippon chemicon for audio. Các trở khác có 2 option cho anh em lựa chọn là trở takuman for audio giá rẻ hơn và trở amstran carbon resist. Em sẽ gửi file cập nhật sau ạ.
Bác nào đăng ký xin vui lòng update cả 2 nơi là file google spreadsheet và trên vnav để tiện theo dõi ạ. Về mặt khói lửa thì em thanh toán bằng credit card cho nên đến khi nào hàng về đến tay ku em em ở Nhật thì tính ạ.
Bác Quang cho em hỏi nếu đang ký jfet theo danh sách ban đầu có phải đăng ký jfet riêng không? Thanks.
Em cứ nghĩ con Mu3020 là diode đôi rồi, ghép 2 con vào thành 1 diode cầu. Như vậy 2 kệnh chỉ cần 4 con thôi chứ. Hay là côn Mur3020 này dòng thấp quá phải chập đôi cho nó đủ dòng ạ?
Thế là em yên tâm rồi. Chỉ sợ không đăng ký thêm bị lỡ tàu thôi ạ. Cái phần Jfet không sử dụng được, bác Quang tính tổng vào giá Jfet để anh em cùng chịu chung ạ.
