Scottky thì ngon rồi , nhưng không có thay đổi chất âm của F5 nhiều , khi xưa mình đã thử rồi , nhưng nếu có tại sao không dùng và phải bắt lên tản nhiệt phiền phức hơn , cái dàn tụ nguồn đó làm mất đi tác dụng của nó rồi , bây giờ Schotky dòng cao nhiều lắm , chỉ tội là nếu quá 60V là nó chết liền giống như bị bịnh tim vậy :mrgreen: Hi Hi mình còn giữ cái LP của Sylvie Vartan nè , để hôm nào DIY một cái MM amp rồi nghe lại xem còn phê giống hồi xưa không ( khỏang chừng 1973/73 gì đó ) , hồi xưa mua nó xong là sang ra băng cối mang ra quán cafe , hơi bị kêu bụi Nguồn mình dự định dùng 1 cuộn 500VA cho cả hai kênh , nhỏ và gọn , thông thường xuyến CX ở đây regulation 10% dưới tải tối đa và kích thước nhỏ hơn và nhẹ hơn 500VA ở Nhật..( tảo ) nhiều và không bị kêu . Bận quá nên từ từ làm Thân
500VA em nghĩ vừa đủ cho con V2 này anh à.Schottky em làm 1 túi to không dùng thì cũng uổng .Em thấy cái F5 bây giờ chỉnh dễ quá,có lẽ do nguồn linh kiện em Tigoncafe mua tốt quá.
Quay lại vấn đề rất nhiều anh em thắc mắc và em cũng hóng hớt được nhiều cụ như sau: - Với fastdiode: sinh ra để dành cho loa đần. OK cụ nào không có loa đần không phải care. - Vậy với bản turbo 2 cặp fet: không cần fastdiode có được không? Cụ trà bảo là có món này không nóng vì dòng nó ổn định. - Dùng bản turbo với 1 cặp fet: có cần fastdiode hay không cần fastdiode? Em đợt này sửa nhà phần DIY đã xong, còn chờ thợ làm nốt. Tối nay em về hàn nốt thử mạch turbo v2 với 1 cặp fet xem có sự khác biệt nào không. Cuối tuần này em có ít hàng cập bến từ kò ria em cũng thử xem sao.
Em thì lại đang muốn tích hợp cả cái pre đèn trong cái power F5 này, chớ làm cái power xong mà không có pre thì bất tiện quá. Có vấn đề gì không các bác nhỉ?

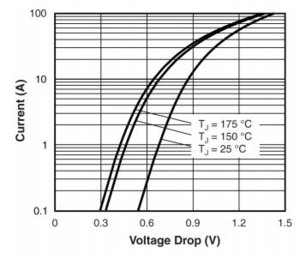

Nghe chừng bác không hiểu đúng ý em lắm rồi. Theo em cặp fastdiode giải quyết vấn đề sụt áp trên các con điện trở 1 Ohm. Khi dòng tải trên 1,3A, sụt áp trên các con trở này là 0,65V, cũng là ngưỡng làm việc của fastdiode. Khi dòng tải lên đến 3,5A khi sử dụng loa 8 Ohm thì sụt áp là 1,75V khi không có fastdiode và chỉ khoảng 0,75V khi có fastdiode. Tình hình sẽ khác rất nhiều khi dùng loa trở kháng 2 Ohm. Của bác dùng loa 16 Ohm thì hoàn toàn không cần gắn fastdiode nưã. Còn tỏa nhiệt thì tỏa nhiệt trên điện trở mới không nhiều, khi có fastdiode thì tối đa 1 V nên trên mỗi con trở là 1 W, còn khi tải 2 Ohm với công suất max thì tỏa nhiệt trên fastdiode khá lớn đấy. Mặt khác theo em việc dùng diode ở vị trí này không cần quan nhiều đến thời gian đóng cắt mà cần đặc biệt quan tân đến đường đặc tính áp rơi trên diode khi tải tăng. Mời các bác tham khảo đường đặc tuyến của con MUR 3040
Sáng nay em mới kẹp thêm nhôm cho mấy em jfet vì sờ nó rất nóng và trôi offset. Kì trước em nâng cấp cái F5 thường lên turbo V2 thì bị như sau: để 1 bên tín hiệu vô 1 trong 2 bên thì ok nhưng cắm 2 dây tín hiệu vô để nó ăn mass cả 2 bên thì bị ù ra loa ở cả hai bên. Sau đó em đã nối dây âm ra loa vào cọc mass nguồn thì ok. Tuy nhiên đến con F5 kì này cũng bị y chang như vậy mặc dù dây âm ra loa em đã nối vô tâm của mass nguồn. Các bác có cao kiến gì ko???

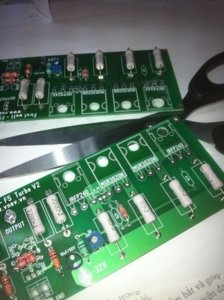

À bây giờ thì em đã hiểu thuốc fugacar giệt trừ giun như thế nào chỉ tại hôm nọ mấy cô văn công phường hát to quá làm em không nghe kỹ được vấn đề :lol: Túm lại là em thi thoảng vẫn phải xài đến loa 8Ohm và cũng phải oánh cho nó lòi phèo phổi ra nên vẫn phải chơi 4 con fastdiode này. Em thì vẫn ớn vụ khoan lỗ bắt fet với fastdiode trên PCB F5 turbo giá như boad cắt đi chút xíu nữa.
Em câu dây >2.5ly từ GND bo nguồn lên GND bo công suất và MASS loa lấy trên bo cônng suất luôn.ANh thử cả 2 kênh không ù tẹo nào.
Schottky theo lý thuyết có nhiều lợi thế về mặt DC, ít toả nhiệt, với cấu hình nguồn áp thấp + dòng cao; theo em dùng cho những dự án SS pow là rất hợp lý, cái này nhiều cao thủ trên vnav đã khuyến cáo. Chơi nó đi các cụ ơi
Em ban đầu bị ù vì nối mass của speaker out loa không cẩn thận, diện tích tiếp xúc nhỏ quá, sau em bực mình câu thẳng mass speaker vào GND nguồn và cho mass loa tiếp xúc với cọc loa tốt hơn. Hết ù ngay
Các bác cho em hỏi là gain con F5 này cần cho input là bao nhiêu VAC nhỉ? để em tính cái pre đèn cho nó.
Chời ơi thiếu đúng mấy con 47,5R em đặt nhầm em sẽ cố gắng hết sức để F5 của bác cất cánh trong mùa cắt điện năm nay :lol: Em có khoan bàn rồi nên mấy vụ đục đẽo này em chả ngại chỉ ngại mỗi cái là làm sao cho lỗ trên bo nó thẳng hàng với fet để vặn ốc cho dễ thôi.
Các kụ để bo lên tản nhiệt, dùng kẹp giữ cho khỏi xê dịch, mua cái mũi tu đánh dấu của thợ cơ khí hay dùng (như hình dưới, hoặc kụ nào khéo tay kiếm cái trục thép cứng bất kỳ mài chút là okie) căn vào chính giữa lỗ khoan bắt sò trên pcb rồi lấy búa gõ mạnh một cái cho lõm nhẹ xuống tản nhiệt sau đó mới khoan, đảm bảo chính xác 100% theo độ chính xác của mắt kụ

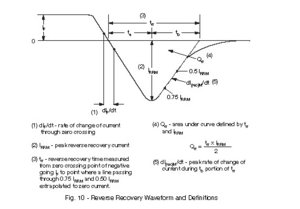

Em gửi các kụ phần giải thích về Soft Recovery and Fast Recovery mà em đọc được từ tài liệu thiết kế "Designing Audio Power Amplifiers" của Bob Cordell. Theo em hiểu Schottky ngoài việc có Vf rất thấp ở dòng tải lớn thì nó còn đáp ứng được cái dòng màu đỏ ở dưới đấy ạ; ngoài trừ việc chịu áp kém do giới hạn về chế tạo thôi. Ví dụ bằng hình vẽ về các khái niệm Soft Recovery and Fast Recovery, mời các kụ tham khảo
Cảm ơn cụ. Đây là đặc tính rất quan trọng khi dùng làm diode nắn. Có điều ở đây ta dùng làm cảm biến dòng. Cụ nghĩ xem, dòng tĩnh ta set là 1,2 A hoặc 0,45V trên 2 con trở 1 Ohm. Như vậy cặp diode này luôn luôn dẫn, chỉ có dẫn nhiều hay ít thôi.
Opss! Sorry cụ, em không đọc post trên nên hiểu nhầm vấn đề cụ đang bàn :mrgreen: nhưng hình như ae đang chém vụ diode nắn nguồn :?:
Linh kiện em tập hợp coi như đủ, chỉ thiếu 8 con điện trở nhiệt. Thấy trên mạch in ghi là 4,7 kOhm, trong khi bác Quang hướng dẫn tìm mấy con đen đen 2-5 Ohm trong ti vi cũ. Vừa lượn sky market em tìm được 2 loại: - Loại màu đen như của bác Quang - NTC 10D-9 - giá 2k / chiếc, - Loại như diode muỗi của TQ, ghi 5kOhm ở 25 độ C, 3,45 kOhm ở 50 độ C. Các cụ tư vấn giùm em mới
Loại 2 cụ ơi. Nhanh lên cụ ơi, em nóng trong người lắm rồi :lol: Em lục lại có mỗi quả video quay vội, đang quay dở đoạn bias để gửi anh Quang thì hết thẻ hâm nóng chờ dàn F5 Hà Nội cất cánh http://www.youtube.com/watch?v=bZbpYZ9Hl3Q
