Chơi quạt tản nhiệt đi bác, em cũng khoái làm quạt tản nhiệt cho amp (đợt tới làm F5 em sẽ thiết kế quạt tản nhiệt)
Tuần này mình sẽ đi du lịch Huế và Đà nẵng từ thứ 5 - Chủ nhật. Bác nào ở khu vực miền trung có nhu cầu chuyển tiếp linh kiện từ bác Quang thì mình sẽ nhận chuyển hàng dùm cho nha.
Lão Gà không muốn nói đấy thôi, các kụ là fan của quạt tản nhiệt hãy: - mở thùng máy tính nhà các kụ ra xem, có nhà sx nào làm quạt tản nhiệt thẳng tưng vào lưng con chíp CPU mà không có cục tản nhiệt k0? - mở mấy cái cục nóng điều hoà ra, có cái máy điều hoà nào chỉ có quạt thẳng tưng vào độc mấy cái ống đồng mà không có tản nhiệt không? mở thêm vài thứ nữa có gắn quạt tản nhiệt ra xem.....rồi hãy khuyên người ta làm quạt :mrgreen: , em rất tò mò muốn xem các kụ đưa ra giải pháp "quạt không cần tản nhiệt nhôm" như thế nào cho cái hộp đẹp như thế đấy :wink:
Em tuần này sửa nhà cũng hòm hòm xong em quyết tâm dựng cái chassis dùng quạt tản nhiệt không chỉ 1 quạt mà em chơi hẳn 4 quạt cho nó mấu.

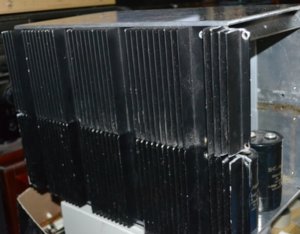

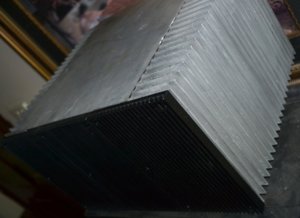

Đợt này lu bu quá nên em mới gá được 2 cái chát xít thôi. Các cụ xem dùng cho F5 turbo đủ không nhé. Chát xít 1: Rộng 400 x Dài 320 x cao 220. Tản nhiệt 10 kg; Chát xít 2: Rộng 265 x Dài 450 x cao 290. Tản nhiệt 7,2 kg.
con trên xấu quá cụ ạ, trả lại ổng đi kụ này chắc là dân độ cây cảnh, cây gêm... tìm được mấy cái quạt đk lớn, mỏng, chạy chậm, cánh cong như chân vịt tàu ngầm thì bố đỉnh :wink:
Hôm nay F5 của em đã cất cánh 1 kênh, thiệt hại ban đầu là 2 cặp IRF, và 1 cặp jfet do nhầm cực điện áp , đợt jfet BL này có dòng nhỏ hay sao mà không thể chỉnh biass lên được 400mv, sau khi gọi Bác Misa thì em gắn trở 22R//10R thì mới chỉnh lên được, cái này khá nóng hiện tại em không thể sờ tay vào nhôm được. em cắm điện từ trưa đến giờ thì thấy biass khá ổn định, của các bác bị trôi em nghĩ là do gắn con trở nhiệt vào nhôm nên nó mới bị như vậy, em thấy các amplie của cụ Pass đều gắn con trở nhiệt này vào con Fet chứ không gắn vào nhôm. em đang chạy 2 cặp sò không mách thì thấy mid + tress rất tốt, Bass thì không uy lực bằng GM, em mới nghe ít nên chưa nói được gì. nói chung là khá nóng. vài thông tin em gởi các Bác.
Xấu thật Nhưng em không trả được vì mài hết các góc tấm tản nhiệt làm chỗ lắp mặt và đáy rồi. Hy vọng em nó đủ diện tích tỏa nhiệt, chạy đã rồi tút tát sau :mrgreen:
Cụ nghiên cứu cái này đi http://www.daycounter.com/Calculators/Heat-Sink-Temperature-Calculator.phtml better than nothing sau đó chỉ lại cho em, lười đọc quá :mrgreen:
Em vừa thử tản nhiệt ở chế độ khắc nghiệt: Lật úp. Tản nhiệt kích thước cao 23cm, rộng 12 cm, dày cả cánh 3 cm, trong đó thịt 6 mm, nặng 1,4 kg. Nguồn nhiệt là 4 chú trở 12Ohm/10W mắc nối tiếp, điện áp 30V xoay chiều, tức là tỏa nhiệt hơn 18W. Chạy nửa tiếng mà tản nhiệt mới chỉ khoảng 50 độ. Em cũng thử luôn điện trở nhiệt. Lúc 25 độ trở 5 kOhm, đo ở tỏa nhiệt là 2,4 kOhm, nhưng đo trên điện trở chỉ còn 1,7 kOhm
@bác Touch3G: khi nào bác đến Huế nếu bác bố trí được thời gian em mời bác đến em chơi (ĐT 0.91.3425919) @aQuang: khà khà, nếu được anh chuyển linh kiện máy bay F5 nhờ bác Touch3G mang cho em cũng được.
OK. Bữa nào tới Huế sẽ hú bác, mình sẽ cố sắp xếp để nghe thử con GM hay nhất miền Trung xem nó ra răng. Bác Quang gửi đồ trước thứ năm nhé. Ngoài bác baoanh còn cần gửi cho ai ở Huế và Đà nẳng thì gửi luôn.
Nhờ sự bảo kê trong lúc khó khăn của đại gia Quang, em đã vượt qua được cơn khó khăn này. Hiện tại các jfet của dự ớn đã thuộc về anh Quang anh em chuyển tiền trực tiếp cho anh Quang hộ em nhé. Ngày 16/8 em có đứa em nó về, em sẽ cố giải quyết nốt nợ tồn đọng của các cụ. Em thở đã, đêm qua em tát nước cả đêm giờ đang vẹo cả lưng :lol:

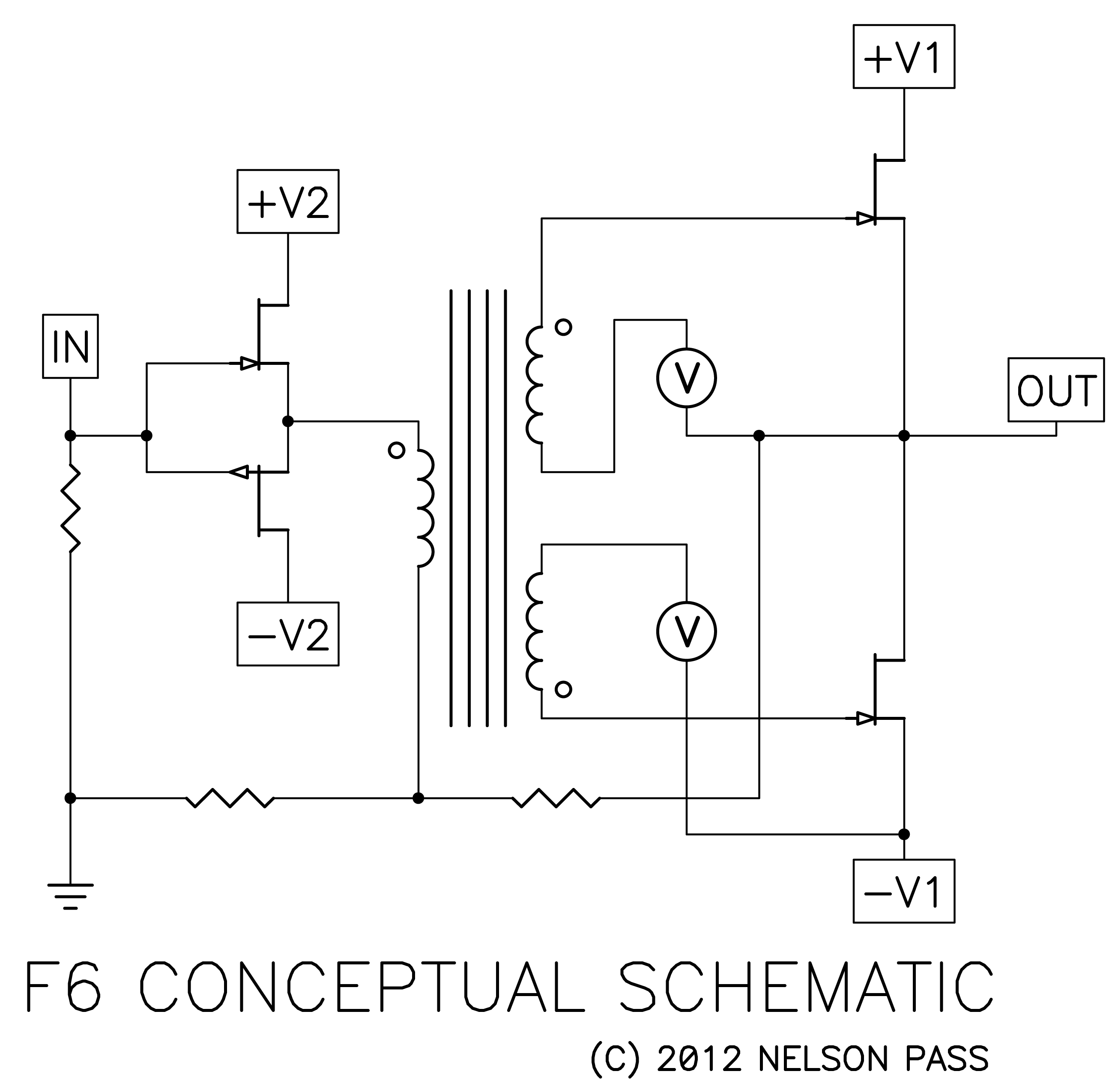

Các cụ làm xong F5 rồi thì chuẩn bị tinh thần làm tiếp con F6 này nhé :lol: http://www.diyaudio.com/forums/attachments/pass-labs/292668d1342979561-f6-amplifier-f6-simp.gif
F6 quá đơn giản. chỉ cần 4 con fet + 3 con trở là xong. Nhưng chắc mua không được linh kiện để làm. F5 mà vật vã thế này thì F6 sao tìm được linh kiện
em seach google thì sao chưa thấy tài liệu nào nói về F6 bác nhỉ :mrgreen: hay đây là thông tin mật ạ :lol: :lol:
Báo cáo anh Quang là em nhận được bo rồi nhưng con MU3020W ko có, chỉ có IRFP9240 và IRFP240 thôi ạ, ko biết mấy con này có nằm trong bộ KIT ko, nếu ko nằm trong bộ KIT thì có gì em nhờ anh mua giùm ạ. Cám ơn anh
Em đóng điện không thành công ạ. Em mô tả quá trình, các bác bắt bệnh cho em để ngày mai em thử lại 1. Em quyết định đóng điện với 1 cặp Fet, có gắn Mur3020. Biến trở 5K em không chỉnh về 0 mà để ở mức 600 ohm. 2. Biến thế em đặt quấn, khi đặt nói rõ là 2 quận thứ cấp, mỗi quận 25V thì người quấn lại làm 1 quận thứ cấp 50V với một điểm giữa 25V. Vì vậy em dùng 1 diode cầu, đấu AC 50V để ra DC 0-50V. Điểm giữa của quận thứ cấp, em đấu vào GND. 3. Em sơ xuất không dùng silicon cách điện cho FET và MUR khi bắt vào tản nhiệt. 4. Em kẹp đủ 2 đồng hồ, 1 đo DC giữa 2 đầu trở 1 ohm, để thang 0,5V; 1 đo DC ra loa, để thang 0,1V. Mới cấp điện em thấy kim đồng hồ đo trở 1 ohm vọt lên hết cỡ, em tắt nguồn ngay. Định thần lại, nghĩ mình để thang 0,5V hơi ít, có thể nó quãng 0,7V vì nhiều bác chỉnh bias tới 1,3A. Em chỉnh thang đo lên 2,5V và tiếp tục cấp điện. Thang đồng hồ vọt lên quãng 1V, em ước thế. Em liếc nhanh sang đồng hồ đo DC ra loa, thấy kim quay ngược, chứng tỏ có dòng DC. Em mới nhìn đựoc thế thì tạch, 2 đồng hồ không động đậy. Em nhìn vào cái ổ cắm Lioa thấy đèn công tắc không sáng. Thì ra nhảy cầu chì. Em không ngờ lại nhảy cầu chì ổ cắm 220V. Cái cầu chì của lioa em đoán chắc phải chịu tới 5A. Nhảy cầu chì này tức biến thế chạy quá 1.100 W trong khi em mới lắp 1 kênh với 1 cặp FET. Em đánh liều bật lại cầu chì, đèn tối sầm trong tích tắc, sụt áp rất lớn, rõ ràng có chập điện. Cái gì đó bị đứt nên không còn quá dòng, 2 đồng hồ đo điện không nhúc nhích. Sờ vào tản nhiệt, hic, bị chạm mát, giật khá mạnh. Em nhấc ra, kiểm tra con diote cầu, chết, em thay con khác, đo lại nguồn thấy OK nhưng không dám cấp điện cho bo công suất nữa. Lên đây nhờ các bác bắt bệnh. 1. Em đấu nguồn để lấy -25V 0 +25V như vậy có đúng không? 2. Biến trở 5K để 600 ohm có cao quá không. Trở kháng giữa hai đầu biến trở càng cao thì dòng bias càng lớn đúng không ạ? 3. EM không lót silicon cách nhiệt khi bắt FET và Mur3020 vào tản nhiệt có gây chập không ạ? 4. Liệu mạch công suất của em sẽ chết những lịnh kiện gì: jfet, Mur3020, FET?
