Tản nhiệt của em còn yêu màu tím, thích sự thủy chung, mong manh dễ vỡ hơn thế mà làm mấy cái quạt vào lạnh te :lol:

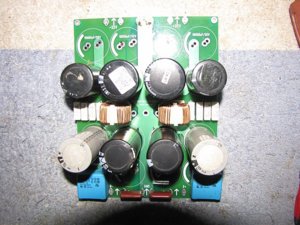

Thấy các bác lái máy bay F5 đã quá, em cũng sốt ruột tập lái :lol: , tụ thì Elna, Nichicon, Nippon Chemicon. Mấy vị trí tụ còn trống để câu dây mấy cặp tụ bự (không vừa chân)... nhưng vẫn còn thiếu nhiều thứ lắm
Bác cho em hỏi tí. Có phải hàn hết tất cả linh kiện ngoại trừ Fet công suất 9240/240 không? Nếu đúng vậy thì em đang thắc mắc là áp trên trở R17 = 1R khoảng 400mV nghĩa là dòng qua nó khoảng 400mA. Vậy dòng tổng R17 + R18 = 800mA. Dòng này sẽ đi đâu nếu không có 2 con Fet công suất. Nó sẽ chạy qua trở nhiệt và trở 2.2K khoảng 0.8A. Trở này công suất đâu tới 2W. Vậy trở này cháy liền. Chưa kể dòng 0.8A này + dòng qua trở 1K + dòng qua biến trở nữa thì con K170 có sống không? Em đang tập phân tích mạch nhưng mà không biết sai chỗ nào. Nhờ các bác chỉ giúp để em đóng điện cất cánh luôn. Thấy các bác nướng sò nên em ngại chưa dám đóng điện
@Baoanh_Hue: bác dùng cuộn choke lọc thì có khác gì trở không? thông số choke thế nào và test mù có thấy khác biệt không bác?
Dùng trong lọc nguồn thì choke tốt hơn trở chứ bác, nhưng choke của bác Baoanh nhỏ quá nên ko có tác dụng gì đâu, thông thường cũng phải vài chục mH. Nhưng do dòng lớn nên dùng trở tiện hơn vì choke chiếm nhiều diện tích, tuy nhiên dù ko có trở thì nó cũng khó mà ù xì, có thì yên tâm hơn chút

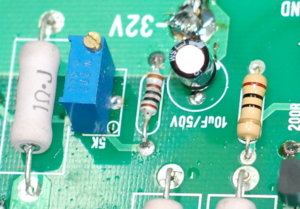

Em cập nhật tình hình ạ. sau khi hát được 4h thì em tự nhiên ...bực....loa lòi côn. chạy tới tắt nguồn may mà loa vẫn không sao. tháo dây loa đo DC offset thì ra 30V :shock: ... Xem lại board thì thấy con trở 1k như cái hình. giúp em bắt mạch đê..........toàn bộ Diode, FET trên board đều....die.

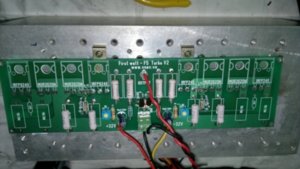

Chiều nay em mới nhận hàng của bác quang , đến giờ F5 của em được thế này rồi nhưng bây giờ la 12h rồi em không giám đóng điện , chắc để sáng mai .Các bác nhìn giúp em xem còn sai sót chỗ nào không chỉ giúp em . Sáng mai chủ nhật em sẽ cho nó cất cánh .Cám ơn các bác .
Em có ý kiến thế này, bác thay 2 con biến trở 5K thành loại tinh chỉnh, nếu không thì lúc đóng điện nguy cơ có khói là khá cao đấy.
Để tránh trường hợp cháy nổ . Các kụ nên hàn điện trở + jfet k170 và j74 vào bo mạch ,không ráp FET công xuất vào mạch cấp nguồn trước và tinh chỉnh các trim áp , phân cực FET công xuất ổn định mới đóng FET công xuất vào
Mạnh dạn lên chỉnh không khó đâu,không cần biến trở tinh chỉnh miễn tốt.Hôm qua chỉnh bias cho bác hoaphuc 1 phát ăn ngay và em hót véo von phê đến mức hết 2 thùng bia... Anh đã có hướng dẫn chỉnh đầy đủ cả tiếng Việt và Ăng lê. .F5 hiện giờ cất cánh nhiều rồi đó.,anh em tự cân chỉnh cũng dễ mà chứ mang qua nhà em làm hết dự án F5 chắc đi thay lá gan luôn quá

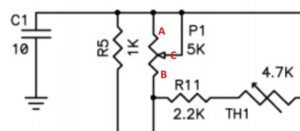

Vậy mà em cứ nghĩ là C trùng A. May mà chưa đóng điện. Em đang tìm cầu chì khoảng 2A lắp giữa board nguồn và board công suất cho chắc. Có vấn đề gì thì cầu chì đi trước. Fet không chết. Hàng quý hiếm của anh Quang khó tìm nên phải bảo vệ cẩn thận mới được.
Nếu vậy chắc mình phải đình lại chờ mang sang bác Quang chỉnh , có bia uống nữa , cái của mình đang chờ tản nhiệt về là bắt đầu được rồi . Thân
Bác Mimosalq và mấy bác nữa cũng gắn cuộn choke đó kìa. Cái này là mạch lọc C,L,R,C bác GMR ơi (mấy cục đó em tháo từ phần lọc nguồn của mấy bộ nguồn DC khủng của châu Âu). Mặc dù F5 của em chưa kêu nhưng nếu nghe bằng tai chắc không phát hiện ra sự khác biệt đâu.
Em thấy mua tụ củ về đo bằng VOM điện tử thì không thấy thay đổi trị số là mấy mà lúc lắp thành bộ nguồn hòan chỉnh rồi thi chất lượng khác hẳn tụ mới deawoo .Tụ Dewoo nạp xả quá tốt luôn,cắm điện 1 phát 160.000uF hút điện cái rột đèn lu hết...Tụ củ thì chẳng thấy lu đèn gì ráo.
Tụ xịn có lu đèn gì đâu anh do em xài bóng tiết kiệm điện nên chả thấy gì, chỉ thấy ổ cắm lỏng tí nó tẹt lửa rẹt rẹt cái ổn áp chạy ò ò. Nay đóng thùng em làm luôn cái CB tích hợp nằm trong thùng luôn có chạm chập thì nó nhảy cái tạch thay thế luôn cái cầu chì. Biến áp tốt nên chạy cả đêm chỉ ấm lên tí. Thiếu cọc loa nên chưa đóng thùng. Con trở nhiệt lộn 1 con 103 nên chờ thay thế mới cho cất cánh trở lại.
Theo em khi chưa gắn FET công suất thì chỉ có dòng cỡ 6 mA chạy qua cặp JFET thôi. Lúc đó chỉnh bias bằng cách chỉnh cho áp rơi trên trim khoảng 3,6 V tương đương bias 1,3 A. Mới cho chạy chắc chỉ chỉnh 3 V thôi
