FPGA DAC DIY - Tại sao không ?

em thấy cần có chủ đề cụ thể, chung chung ko biết bắt đầu từ đâu



DAC XGrand của thivan cũng dùng fpga thì phải



Em có thắc mắc là nếu FPGA DAC thì có khi nào các hãng bán " code" cho nhau và chỉ hiệu chỉnh tý phần cứng ( đầu ra ) không nhỉ?
Có WADIA DAC em thấy cũng dùng FPGA, vậy những con DAC cổ của Wadia có thể up FW, hay nâng cấp code cho chip được chứ nhỉ?



Quan trọng là cái thuật toán để làm sao cho ra âm thanh trung thực nhất. Cũng giống như các phần mềm chơi nhạc vậy. Viết phần mềm cho lĩnh vực audio không đơn thuần như các phần mềm khác chạy là được mà phải nghe hay mới được nên rất khó các bác ạ.



em thấy có 2 ngả để bắt đầu
1 dsd ra pcm để chạy R2R
2. FIR fpga thay cho 595 của DSD1



Ra PCM để chạy R2R, dùng Xilinx hay Altera ?

====

Các nhà sản xuất FPGA & thị phần

Trên thế giới, hiện nay, có thể kể đến tên của một số hãng FPGA như: Xilinx, Intel (Altera – được mua lại bởi Intel năm 2015), Microsemi (Actel), Lattice (Europe), Quick Logic, … Thị phần của các hãng được cập nhật trong hình sau.



Xilinx thì nó phổ biến. Giá rẻ. Công cụ hãng hỗ trợ nhiều. Nhưng xét về độ nồi đồng cối đá thì altera có phần trội hơn bác ạ!



em thấy spartan 6 của xilinx là okies



Em thích altera khả năng do thạo món này. Hihi. Và em thấy bác giahuy cũng làm trên Altera các bác ạ!



nêu dùng verilog và ko dùng module nội thì con nào cũng chạy mờ
module nội dùng PLL thì khai báo lại chút là okies mờ ah



Bác tính dùng PLL trong ah? Vậy thì khả năng mua sẵn KIT phát triển của nó, chứ không mua linh kiện về làm hơi nản. Bởi những dòng này toàn Chân Kiểu BGA. Rồi layout kít DSS9038 của cụ chủ thớt nữa cắm vào là ok.



Theo em đề xuất thế này các bác xem có ổn ko nhé!
Sử dụng board mạch sẵn dùng dc PLL. Ví dụ DE0-Nano của altera. Board này dùng giao tiếp với DAC. Thực hiện xử lý tín hiệu trêm board này.
Ngoài ra layout thêm 1 board 2 lớp trên có con DAC và một vài con CPLD để mở rộng cổng kết nối cho DSD....



Altera Cylone IV em thấy cũng chân BGA , mỗi tội phải 4 layer thôi em thấy vẽ dễ hơn chân rệp



Chân BGA không vấn đề gì khi đặt hàng đâu.. Các bác thử xem hướng này trong giai đoạn đầu: sử dụng Developer Kit phù hợp: đủ cổng giao tiếp vào ra, dễ mua các tool kit hỗ trợ



Cái này nên mua sẵn board đi bác ơi. Chứ mần cái này 4 layer tốn kém lắm. Trong khi phần DSD chúng ta chỉ cần 2 layer. Chứ còn 4 hay 10 layer em đều vẽ cả rùi bác.



Em nghĩ để thực hiện thiết thực bác chủ thớt đưa ra cái sơ đồ khối kết nối đại loại như thế này. Nhưng thực sự chi tiết hơn rồi tính tiếp. Chứ ko cũng ngồi đếm cua trong lỗ thôi các bác ạ!



Trong sơ đồ khối trên con FPGA nó nằm chổ nào bác?



Đó là em bảo bác chủ thớt xây dựng kiểu như vậy. Chứ đâu có phải vậy bác. Động viên bác ý để bác xây. Hihi



Đang giai đoạn hóng gió và tập hợp thông tin..

https://vnav.vn/threads/du-an-dan-xay-fpga-spdif-i2s.36480/

https://vnav.vn/threads/diy-digital-filter-tai-sao-khong-updated-16-4-09.11524/

Mời thêm mấy cụ này vào tư vấn: @nvkhoahcm @dinhthuy @risc @Planets @dig_media @Pham2407



Topic hay, cũng nhiều cao thủ, tuy nhiên em thấy các b chưa bàn thống nhất sơ đồ khối.
Đặt vấn đề xử lý tín hiệu PCM theo chuyển đổi DAC bằng r2r khá phức tạp và khó hay.
Em thì khoái xử lý dạng bitstream như dsd hơn, và tập trung vào khối logic gate + clock ngon để chuyển đổi đơn giản nhất pcm 16bit 44.1khz qua dsd 64. Chuyển đổi da dạng này đơn giản và dễ đạt.
Dùng FPGA đễ chỉ làm mạch Fir thì uổng công và đường mạch chạy lung tung vù linh kiện ngoại vi nhiều.



DSD chắc bác đã xem sơ đồ của PS Audio DirectStream DAC dùng Xilinx Spactan 6



Em làm đơn giản hơn rất nhiều, chỉ thuần pcm16bit 44.1khz qua dsd64, mục tiêu giải quyết đám file wav,flac còn hi res 24bit 48khz trở lên, không kham nổi.



Bác chủ thớt đưa ra một cái sơ đồ mang tính chất giải pháp ko phải là cần thiết lúc đầu. Ban đầu phải là phần cứng. Song mới bàn giải pháp sau các cụ nhé. Bác làm phải bài bản. A ->B -> C cứng ko lên dc mềm tính chi? Hehe



Nhét được code của Otachan Emperor Bughead vô nữa là đã ơi đã



Em hóng vì cũng đang triển nhưng làm đơn giản hơn.

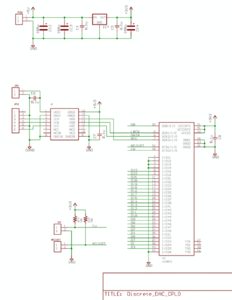

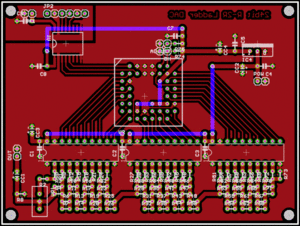

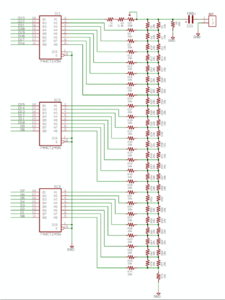

Nhận I2S từ Amanero đẩy vào rồi chuyển đổi sang PCM R2R cho dễ Diy. Ý định chồng tầng với Signalyts DSD. Em muốn dừng lại ở 24-Bit cho phù hợp với CS8416 nhận thêm các đầu vào Coaxial/Optic/S-PDIF cho đa năng. S/PDIF lấy từ CD-ROM cũng ok.
USB thì đã có Amanero lo.
