Mạch ngon lành thì làm sao mà nổ cầu chì được chứ. Mà bác cứ nói như vậy thì anh em k biết đuờng nào mà lần đâu. Tốt nhất bác vẽ cho cái mạch rồi đưa lên đây cho mọi người cùng mổ xẻ. Thân mến!!!
Bác thử hỏi bác HungHKQ và bác Tuanhuy xem, mạch của HungHKQ thì hồi đầu cũng bị nổ cầu chì sau kiểm tra lại hình như bị đấu ngược Diod. Còn LM của bác TuanHuy thì kêu ngay. OTTO-3886 của em thì đang đợi linh kiện từ Nam nên chưa biết thế nào.
CÓ BÁC NÀO Ở BẾN TRE HAY TÂY NINH KO VÂY?EM MUỐN LIÊN HỆ VỚI CÁC BÁC ĐỂ LÀM CHO VUI. CHUONG 0919681468
Ngày xưa bác HùngHKQ cũng bị tình trạng giống bác hiện tại !!! Sau đó em lấy bo của bác HùngHKQ về hàn lại và phát hiện ra 02 con tụ nho nhỏ 0.1uF bị dò!!!.Sau khi thay tụ 0.1uF , mạch chạy phe phé theo em, trước hết bác kiểm tra lại chiều của diot, sau đó chiều các tụ 10.000uf.nếu đúng chiều thì bác kiểm tra lại mấy tụ 0.1uF. Nếu không được thì xem lại cục nguồn xem đấu dây nguồn vào có đúng hay không. Em nghĩ tụ 10.000uf nếu bác xài loại chịu điện 63V với nguồn hiện tại khó bị đánh thủng lắm ạ!! Bác kiểm tra đi có gì tính tiếp!!
Hi, cám ơn các bác đã tư vấn tận tình, mấy hôm vừa rồi em về quê, hôm nay mới lên, lên HN là em lên mạng ngay. Em xin thông báo là ngay hôm đó em đã thay lại đi ốt mà cầu chì thì vẫn nổ như thường, em đấu mạch sơ đẳng nhất cũng vậy. Nhưng em phát hiện ra một điều cực kì sai lầm là: Mạch nguồn mà các bác dùng cho LM3886 là dùng biến áp có hai cuộn riêng biệt, không thể dùng được với biến áp 24 - 0 - 24, vì như vậy sẽ gây ra ngắn mạch( các bác cứ vẽ đi ốt ra thì biết) Như vậy là mạch nguồn của LM tuy có ưu điểm là dây 0 không bị nhiểu rip nhưng lại không thể dùng biến áp có 1 đầu dây chung. Như vậy là em phải sửa lại biến áp thành hai cuộn riêng biệt. Các bác đợi em sửa rồi sẽ cho kết quả nhé!
Em nghĩ vấn đề ở chỗ khác đó, em đang dùng nguồn 25-0-25 vẫn chạy tốt mà. Nhân tiện cho em hỏi hình như càng giảm điện amp càng nhẹ kéo phải không? Nếu điện áp quá thấp thì chuyện gì sẽ xảy ra.
Các bác có thể cho em biết tại sao làm bộ nguồn cho LM 3886 có ổn áp tùm lun hết, có ưu điểm gì nhiều lắm ko. Em thấy phức tạp quá, nhìn hết dám làm rốì Trên chipamp.com có bán mấy cái kit, bộ nguồn của nó ko có ổn áp, em tính bắt chước vậy thôi. Chứ kiếm linh kiện oải quá, mấy cái tụ, điện trở linh tinh đó coi nhỏ vậy mà có võ, kiếm hoài hổng ra. Mấy bác có ý kiến gì chỉ giáo em với. Dự tính giữa tháng 08 em làm xong cái LM 3886 này làm cái đầu tay
oái oái bác post cái shecma mạch nguồn em xem nào, gì mà kiếm ko ra linh kiện ah, mạch ổn áp chỉ thật cần khi bác dùng nguồn có áp lớn hơn sức chịu đựng của LM giồng như bác xái hàng nội địa ấy phải kè kè cái biến thế
Thấy nó phức tạp quá em sợ thui . Làm nhiều linh kiện quá chẳng biết nó chạy dc ko, thôi để từ từ nâng cao tay nghề rồi làm. Còn em tính làm theo hình naỳ, các bác thấy sao. Nhưng mà nó có 4 đầu ra lận, +V, +Ground, -V, -Ground. Mà mạch amp thì có +V, -V và Ground thôi. Mắc cách nào bây giờ. Hay là tại vì mình xài biến thế có chung Ground? Ngoài Nhật tảo thường bán loại nào vậy các bác, em chưa ráp amply bao giờ, ko có biết mua biến thế.
nhật tảo thường bán laoi đầu ra có 3 dây thôi, 2 dây được nối chung thành dây GND, điện áp 30V và 35V, dòng 8A, 12A, 15A và 20A
Bác Linkin Park a`, cái hình sơ đồ nguồn trên mà bác dùng biến áp 3 đầu dây là chập mạch đấy, nổ cầu chì như chơi, bác muốn dùng được sơ đồ trên thì phải dùng biến áp 2 đầu dây riêng em bị 1 lần rồi, sửa lại chạy ngon

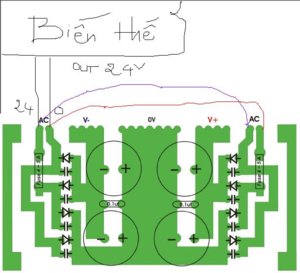

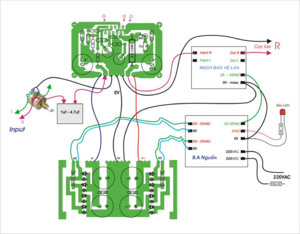

Chào các bác, Bác nào đã thử nghiệm hoặc biết thì kiểm tra giúp em đấu nguồn như thế này có đúng không nhá. thanks.
Đây là mạch dùng cho biến thế có 3 đầu dây ra cơ mà, trong khi biến thế của btlinh chỉ có 2 đầu dây thội Kết luận: Btlinh nên đổi biến thế cho phù hợp với mạch
Cảm ơn bác Anhbayxi, Mạch nguồn TDA của bác Vía mới dùng nguồn đối xứng (3 sợi +;0;- ) Còn mạch nguồn LM của bác Gmar vẽ thì có phải là dùng một biến thế ra 2 đôi hay là dùng 2 biến thế ?. Nếu mạch vẽ dùng 2 biến thế thì em chỉ dùng 1 biến thế cũng được chứ. Thanks.
BA dùng cho TDA ra 3 đầu dây nhưng chỉ là 1 cuộn dây được đưa ra 3 đầu dây thôi ( hiểu nôm na là nó đưa ra 2 cấp điện áp là 0-24-48 Volt còn anh em mình gọi 24-0-24 chẳng qua là sau khi qua nắn lọc có điểm rút giữa mới gọi như vậy thôi. Còn BA dùng cho LM thì các bác ấy dùng loại 2 cuộn dây được quấn riêng biệt cùng trên 1 lõi Fe Nếu btlinh dùng loại BA k phải là loại có 2 cuộn dây mà đem áp dụng vào mạch như đã vẽ thì k được rồi vì 1 vế sau nắn cho ra điện áp(+) còn 1 vế cho ra điện áp(-),mà 2 thằng này lại chung đuờng mạch in mới chít chứ. Lúc đấy kết quả là ...khói bốc mù mịt nếu như cầu chì k chịu nổ :shock: do ngắn mạch Thân mến!!!
Thông báo là e đã nhận được LM của bác Tivoi gửi ra sáng hôm qua rồi,k bị gãy chân móp méo chú nào . Xin cảm ơn bác Tivoi thật nhiều @bác lcb010485: Mời bác liên hệ với e để nhận hàng nhé( chỉ có IC thôi k có tụ đâu ). DT: 0904212999
bác mắc thế này cũng không sao, điện áp ra vẫn là đối xứng, nhưng mà sẽ là+/_15 VDC, vì điện áp vào cao là 24 vol AC Nếu bác muốn dùng biến thế 1 cuộn thì phải dùng output 48 VAC, còn dây 0 Vol bác không cần quan tâm đến, điện áp ra vẫn là đối xứng, nhưng không ổn định lắm nếu tải tiêu thụ không đối xứng( nhưng đây là IC dùng nguồn đối xứng em nghĩ chắc là được)

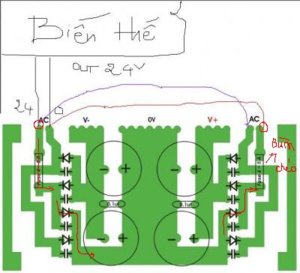

sorry các bác, em post sai hình này xin gửi đến bác btling, nếu bác mắc như thế là nổ cầu chì như chơi. mong các bác thứ lỗi cho thằng em chưa già đã lẫn này kính các bác :evil: :twisted: :idea: :idea: :idea: :idea: :arrow:
@lcb010485 Cho em hỏi bác chỉnh lại thế nào vậy. Tình hìnnh là ngoài Nhật tảo bán loạibiến áp 3 đầu đây, chắc phải theo nó thôi, kiếm lùng biến áp 2 cuộn khó à
Bước 1 : Đơn giản nhất là bác ra Nhật tảo kiếm cục biến thế hình xuyến loại 16A Hiệu Hoàn Cầu. hiện có nhiều chỗ bán nhưng hiện em chỉ biết có hai chỗ bán , một ở trong chợ chỗ có 1 em đẹp gái chuyên bán chassis karaoke, tản nhiệt , cọc loa cho karaoke. Từ bãi gửi xe đi thẳng vào chợ đi hết đến hẻm cuối cùng rẽ trái hỏi chỗ bán chassis karaoke. Tiệm thứ 2 ngay cải hẻm cạnh bãi gửi xe đi thẳng vào, qua mấy tiệm chuyên mài, đánh bóng màn hình tivi. đi hết hẻm này rẽ phải thấy tiệm đầu tiên chuyên bán biến thế hoàn cầu. Bước 2 : Bác mua cục biến thế 16A. cục này, nếu em không nhầm thì có ra 35V - CT - 35 V. Để dùng cho LM3886 bác phải tách cuộn 35V-CT-35V thàng 02 cuộn 35V (đơn giản gỡ mối hàn tại điểm CT thôi). Sau đó bác gỡ bớt vòng dây của mỗi cuộn. (hình như khoảng 3 vòng/von). Nói chung bác vừa tháo vừa đo . bác cố gắng căn chỉnh sao cho đến khi được khoảng 22 - 24V là đẹp. xong bác sẽ có 02 cuộn 24V đủ dùng cho LM3886. Ngày trước bác Gamar có hướng dẫn cách tháo cuộn biến áp hoàn cầu.lâu rồi tìm lại không được. chúc bác thành công!!!
bác acuti nói đúng đó, biến thế của em cũng là 3 đầu ra, cháy 3 đôi cầu chì, em cũng sửa lại thành 2 cuộn riêng như bác "acuti" nói. nếu áp cao quá thì bác có thể dùng thêm mạch ổn áp dùng trasistor, càng tiện lợi khi điện nhà bác không ổn định lắm, như điện ở kí túc em ở chẳng hạn. kính các bác!!!
