Em cảm ơn mọi người đã chỉ giúp. Hôm qua đi vòng vòng Nhật tảo, thấy anh kia vác biến áp xuyến có ghi chữ SANSUI to đùng, nổi máu DIY lên tận trời xanh . Chủ nhật tuần sau phải đi kiếm một em về mới được. Sau khi tham khảo một vòng, em tính làm cái phần lọc nguồn này, ko biết các bác thấy sao, có cần thiết phải làm ko? Tại vì ở nhà em có mấy cái linh kiện này sẵn, ko đem xài cũng uổng thôi, chứ đi mua mới thì em cũng ko làm đâu, tốn kém nữa.

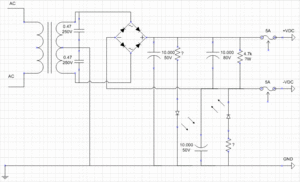

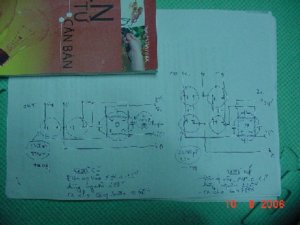

Còn đây là phần chỉnh lưu nguồn, các bác góp ý hộ em với. Hiện giờ em chưa có transformer, với lại chưa có mua điện trở công suất để xả tụ. Theo các bác thì em dùng 1 con duy nhất để xả 3 tụ đó có ổn ko, giá trị công suất của nó bao nhiêu là đủ vậy. Em ko muốn nó nóng quá, hao điện nữa, nhưng cũng phải đảm bảo làm việc được. Em mắc 2 cái LED để biết tụ có xả hết chưa, nhưng mà chưa biết để trở hạn dòng là bao nhiêu. Nguồn thì chắc chừng 24V, nhưng mà khi tụ xả thì áp giảm, ko biết lúc nó sụt thì LED có sáng được ko, cái này chắc phải làm thí nghiệm đại coi sao. Còn phần brigde thì em xài con D3SBA60 tháo máy cũ, gắn heatsink. Con này có forward current có 4A max thôi, ko biết có bị quéo ko nữa Ah em quên, nguồn điện em xài có nối đất bằng 1 cây cọc sắt, có đầy đủ Live, Neutral và Ground. Chẳng biết mắc vậy có bốc khói ko, chưa dám thử hehe
Chào các bác, LM của em đã cất tiếng hát tối hôm qua, mọi thứ đều ngon lành, âm thanh trong trẻo, không ù, nhưng hơi xì khi mở to chân thành cám ơn bác tivoi, anhbayxi, blue_ware!!! Em còn phải cân chỉnh và trang điểm đôi chút Cảm nhận ban đầu: dùng loa tự chế, nguồn là đài nội địa nhật, đĩa CD lởm, nghe qua thử các laọi nhạc em thấy âm thanh trong trẻo, chi tiết, tách bạch, nhưng cũng còn tùy thuộc nhiều thứ, nói chung là em vẫn chưa hài lòng lắm. Thưa các bác, em vừa lắp xong đã thấy vui rồi, bà chủ nhà thấy nó kêu được tưởng là em biết sửa đồ điện các bác ạ, thế là bà cho ngay 1 chiếc đài nội địa nhật to đùng, bảo sửa mà dùng, em tháo ra, lắp vào thấy chạy ngon lành, âm thanh tốt, chỉ có điều không đọc dc đĩa cd, thế là em có chiếc đài mới to đùng. ông bạn phòng bên cũng bảo là có đài, em lại mượn được 1 chiếc đài nữa cực ngon, hay thật. còn bác nào muốn tặng em cái gì không nhỉ!!! À các bác ơi, nó xì thì làm sao nhỉ??? :twisted: :shock: 8) :? :lol: :cry: :wink: :arrow: :idea: :?: :!: :!: :!: :!:
to linkinpark em nghĩ bác không cần xả tụ đâu, khi lắp thử bác chỉ cần cho xả, còn khi lắp xong rồi thì nó tự xả qua IC nếu không dùng nữa.
Các bác góp ý phần nguồn giúp em với. Huhu em chờ các bác mấy hôm nay rồi. Bây giờ phần board mạch, em đã vẽ rồi, rất chính xác, in ra giấy thì đúng từng mm; nhưng mà sao in ra board đồng để đem đi ngâm bây giờ??? Vẽ bằng tay thì xấu quá, còn in decal thì ko biết là mắc hay ko, em in có 1 bộ em xài thôi mà. Còn hôm bữa ra Nhật tảo, em mua nhằm thuốc ăn mòn loại hàng xái hay sao ấy, 15k một ký; bỏ nửa ký vô keo, ngâm cái board test nhỏ bằng ngón tay, vậy mà 3 ngaỳ trời mới mòn có tí teọ. Bực thật. Em lắc, cạo, quậy ì xèo mà nó vẫn trơ ra. Đểu thật. Các bác vui lòng góp ý phần nguồn đó dùm em nhé. Em copy lại của nguời ta, chẳng biết nó có chạy được ko nữa, phải làm phiền các bác vậy
Hic, caí miếng đồng em hàn làm cái cầu diode chơi thôi, bé bằng ngón tay. Tại vì em có 2 con gì đó, nó là 2 con diode gắn chụm đâù vô, em lấy ra nghịch, trong lúc chờ các bác coi dùm em phần nguồn đó mà. Bác tivoi có ý kiến gì chỉ giáo em với.
Mời bác LinkinPark xem cách in mạch vào miếng đồng nhé: http://www.vnav.net/forum/viewtopic.php?t=3339
Em sơ suất chưa đọc kỹ forum, ko thấy bài chỉ cách in mạch hay như vậy. Cảm ơn bác addicted nhiều lắm
Chào bác Link, em thấy cái board nguồn này nó kì kì sao ấy, theo sơ đồ này thì đ/áp ra sẽ là áp của toàn bộ cuộn thứ cấp, vậy thì dây center để làm gì nhỉ,nối Gnd thì hình như cũng kg ổn. Các cao thủ đâu rồi nhỉ !!! Em cũng đang muốn tìm hiểu mạch này, mong được chỉ giáo.
Chào các bác , con 3886 của em không biết sao khi giảm volume xuống minimum mà vẫn còn tiếng hát dù rất nhỏ, em sử dụng chiết áp 10KOhm, qua tụ 1MF mới vào mạch CS. Mong các bác bác chỉ giáo. Hai Lúa.
Em cũng thấy nó kỳ nữa. Bởi vậy mới chờ đây, ko thì em đã bắt tay vô làm rồi. Làm theo các mạch khác thì em chưa muốn làm, tại vì em cũng muốn biết cái sơ đồ này nó có trục trặc ở chỗ nào.
Chào các bác, Các bác tư vấn giúp em xem có làm được bo nguồn cho LM3886 theo hình dưới đây không nhá (H2). Sơ đồ (H1) là mạch bo nguồn của Amply OTTO công suất ~50w, điện áp vào 20v, dùng điện 100v. Thanks.
Em thì chưa làm lm3886, nhưng nguồn chắc cũng giống tda, dây center của cuộn thứ cấp sẽ nối với mass của bo mạch nguồn.
Chào các bác, Các bác thử bắt bệnh giúp em xem điện áp của bo nguồn bị sụt áp: Bo nguồn cho LM3886 em hàn giống bo nguồn dùng cho TDA (nguồn 5A nhãn hiệu 2TE 24;0;24, cầu nắn 5A hình vuông tháo từ máy nội địa, tụ 10.000mi 63v). Sơ đồ đầu như sau: - Từ nguồn 24;0;24: 1. đấu ra mạch bảo vệ loa 0;24VAC 2. đấu ra cầu nắn Khi đo sau cầu nắn (chưa nối ra tụ 10.000) thì điện áp đều 25.8VDC. - Khi đấu từ sau cầu nắn vào tụ, điện áp bị lệch, một bên 31VDC, còn bên kia 42VDC. Em nghi là do đấu thêm nguồn 24VAC cho mạch bảo vệ loa nên nó bị sụt áp ở đầu ra. Thanks.
oái oái cái tụ bác bị sao rồi, ah bác chịu khó dùng cái cầu dòng lớn hơn nhé, như cái biến thế 8A của em toàn dùng cầu 35A/600V nó ko chênh tiền bao nhiêu đâu, cái nguồn của bác mà xịn tí đảm bảo con diode cầu cảu bác toi chắc

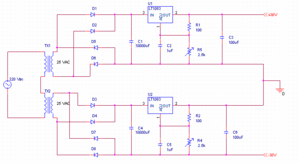

Hic, em chờ các cao thủ chỉ giáo mà sao không thấy ai lên tiếng hết. Chắc hổm rày trời mưa nên mọi người nghỉ hết rồi, ko thèm online nữa Em kiếm ra trên mạng cái sơ đồ nguồn có regu này, không biết con IC LT1083 có bán ở ngoài chợ không nhỉ. Nguồn xài tụ thì em làm đã làm rồi, nhưng mà chưa có test thử tại vì chưa mua biến áp. Dạo này hơi túng thiếu; em đang có 1 cái biến áp tháo từ UPS ra, rất nặng, nhưng mà chưa biết xài nên chưa mua biến áp vội. @btlinh: Em chưa làm con lm3886 nào, nhưng mà em thấy nếu nghi ngờ là do xài thêm mạch bảo vệ loa thì cứ cắt cái mạch ấy, đừng xài nữa . Chừng nào mọi thứ OK thì mới gắn nó vô thêm. Cẩn thận một tí đừng gắn loa xịn vào là được. Mà cái hình bác nói cho xem, sao không thấy gì hết ấy, y như lcb010485 nói đó.
Cảm ơn các bác, - Chiều đi làm về em kiểm tra lại. Em nghĩ là do nguồn không tốt, thế nếu mang đi quấn lại thì ở đâu hả các bác (em ở HN). - Còn về cái ảnh, em không biết làm thế nào để đưa cái hình lên được, các bác cho biết là dùng ảnh cỡ nào, đuôi file ảnh... Thanks.
@anhbayxy: LM kêu chưa anh? Anh dùng chung chassis với TDA hay dùng riêng vậy? ếu dùng chung anh lắp trở như thế nào để hạ áp ra của cái bộ nguồn cho TDA cho phù hợp với LM? (Nguồn ra DC của TDA +-40V DC) Em có bo mạch từ yenha định lắp chung vào chassis của TDA làm thành con Amply 4.0 nhưng chưa biết dùng điện trở nào để hạ áp đó xuống, nếu bác cũng làm chung chassis thì chỉ bảo em với. Kính bác @all có bác nào làm chung thì chỉ em luôn với ạh.
ặc ặc, hạ áp xài điện trở hở bác, dòng nó chạy cho là 1A đi, áp cần sụt là 5Volt chẳng hạn(từ 40 xuống 35), P=UI=5*1=5W =>ko có con đtrở nào chịu nổi hết ah
Nóng lắm các bác ơi, xài lâu là toi liền. 5W là nóng kinh lắm, cái bóng đèn xe em 5-6W gì đó, sờ vào đã thấy muốn phỏng tay rồi. Ngoài ra em nghĩ tiếng nó sẽ kêu khi nhỏ khi to đấy . Dòng cao là rớt áp trên trở rất khiếp. Hơ hơ em ko rành điện tử lắm, nhưng mà em chắc là áp rớt trên trở sẽ khi trồi khi sụt. U=RI, xài csuất nhỏ I tính bắng mA->U nhỏ xíu->con LM lên diã.
