Vụ này chưa thử nên em ko biết đâu. Bác thử đi rồi phổ biến lại cách thay IC :lol: Con LM3886 này chạy áp thấp hơn TDA7294.Theo National thì: - Nếu dùng loa 8ohm thì nguồn (+)(-) 35VDC - Dùng loa 4ohm thì nguồn (+)(-) 28VDC Thực tế thấy các bác khoai tây thường dùng 30VDC trở xuống, rất ít ngừơi dùng áp cao. Em còn 07 bộ mạch in LM3886 dạng đề-can, bác nào cần thì đem về dán vô mạch đồng và cho ăn mòn rồi ráp thử. Gmar.

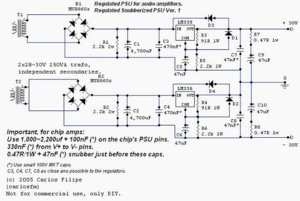

Gửi các bác một sơ đồ phần nguồn được thiết kế đặc biệt cho LM3886. Đối với bộ nguồn này nên tôn trọng tuyệt đối các trị số linh kiện. Các IC công suất rất nhạy cảm với phần nguồn. Phần nguồn thiết kế phù hợp sẽ có tác dụng lọc nhiễu tốt hơn. Dùng linh kiện trị số phù hợp với trở kháng toàn mạch thì mới tốt. Phần nguồn to nặng khỏe chưa chắc đã ăn tiền. Theo như tác giả bộ nguồn này thì ampli chạy LM3886 với bộ nguồn này của hắn nghe hay hơn Krell.

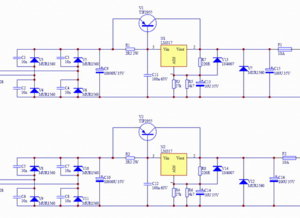

Em thì quyết định dùng nguồn nầy, vì các linh kiện khá dễ tìm, tuy hơi phức tạp -Thay đổi R3;R4 là thay đổi điện áp ra (dùng VR 30K nối tiếp với R= 10k) -Có thể lắp // nhiều Transistor 2N2955 (2 con 2N2955 = 5A) .Trường hợp phải lắp // nhiều Transistor thì mỗi cực C của 2N2955 phải có R=0.1 ohms/3Watts -Diod nắn có thể dùng diod 31DF -Các điện trở không ghi CS(Watt) là 1/2 Watt -Lắp chung LM317 và các Transistor trên cùng miếng giải nhiệt nhằm tận dụng tính năng bảo vệ nhiệt của LM317 ,các linh kiện (LM317 ; 2N2955) đương nhiên cách li với nhau và với mass luôn
Bộ nguồn tốt bao giờ cũng cần thiết. Nhất là khi cần cho ra tiếng bass mạnh mẽ và uy lực. Khi chạy không có tín hiệu hoặc lúc tín hiệu vào nhỏ thì nó ăn dòng rất ít. Khi tín hiệu vào lớn đặc biệt tiếng trầm thì nó cần dòng rất lớn trong 1 thời gian ngắn, trong thời điểm đó nó có thể gây sụt áp, thiếu dòng nếu bộ nguồn không tốt. Vì vậy có một bộ nguồn dư dả và ổn định là rất tốt. Mạch của bác Planets rất khó mua IC ổn áp. Mạch bác Teablue dễ tìm link kiện hơn, nhưng dùng sò nên không gọn, chassis của em nhỏ nên định dùng LM723 và FET cho nó vừa. MUR1560 ngoài Nhật Tảo có tương đương giá 8K / 1 con MUR860 thì không thấy có. @HDAudio: Sorry bác, vì số lượng có hạn, nên đề-can đã có ngừơi đăng ký hết rồi. Gmar.
Các bác cho em hỏi nên làm thằng nào giữa 2 chú LM3886 và TDA7294 ? Em thì thấy TDA7294 bán ở Hàng Trống đâu hơn 3 chục 1 con, còn LM thì có dễ mua không ạ ?
Làm cả hai đi bác . Vì tiếng 2 thằng khác nhau , TDA7294 out dùng FET còn LM3886 thì không. TDA7294 và LM3886 ở Nhật Tảo - SàiGòn giá tương đương nhau. Gmar.
bác gà còn file không ? đưa em cắt cho ! cắt lần vài chục bộ cho nó tiện ! cắt xong bác nào cần thì ới em !
LM3886 tiếng ấm như 845 paralel SE ít méo ;TDA7294 tiếng như 6L6 push-pull ,kiểu như âm thanh có bao nhiêu ra ráo cho đến vỡ vụn luôn LM3886 dùng cho bass ; TDA7294 làm treble
Ơ sao lạ nhỉ, em thấy bọn tây nó lại làm ngược lại. Trong các loa phân tần chủ động nhiều đường tiếng nó chơi 7294 cho Bass, còn LM3886 dùng cho mid và treble. ???? :roll:
Các bác cho hỏi là ở Hà nội thì mua mấy con MUR860 hoặc tương đương ở đâu, ngoài ra mấy chú trở, tụ mua loại tốt thì ở đâu nhỉ. Thân,
Sơ đồ đấu nối linh kiện cho Amp và nguồn, dùng cho mạch Version 1. Ro/3W= Gồm cuộn dây L=0,7uH đấu song song R=10ohm/3W. - Cuộn dây L, dùng dây đồng cách điện 1mm quấn 14 vòng quanh lõi 7mm. - Nếu không dùng LR dùng điện trở 0.1ohm /3W thay thế. - Mạch Zobel (R=2.7ohm; C=0.1uF) có thể bỏ đi nếu mạch không bị dao động. Gmar. Định vẽ lại nhưng không có thời giờ, post lại vậy.

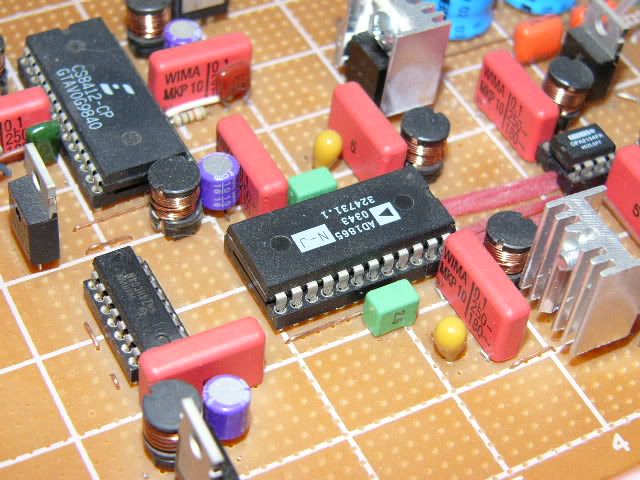

-- Chào Lơ-tơ-mơ ! Lâu lém rùi mới gặp lại, nghe nói gác kiếm điện tử về ở ẩn ra tay điện ảnh thnàh nhiếp ảnh gia gạo cội rùi . Nay lại máu me nghề nghiệp tuốt kiếm trở lại chinh chiến với anh em à ??? Dự án DAC - DA-xiếc ngày xưa ổn chưa ??? Than THUYLT
MUR860 chưa chắc đã có đâu bác ơi. Dùng mấy con FRED vỏ sứ dòng BYV cũng được đấy. Ở chợ giời có bán. Linh kiện loại tốt thì phải lùng sục ở chợ giời: trở quân sự của LX, tụ dầu LX, tụ WIMA MKP, tụ hóa của Nhật, Philips,.. ở chợ giời hết.
Có lẽ do hợp loa đối với mỗi người nghe ,hoặc dàn đó không cò loa trầm 4 ohms Tocác bác Các bác biết đâu có bán con LT1084(dạng còng) ,con nầy là regu điện áp thấp ,dòng tương đương LM338K(dạng sò). Dạng còng thì lắp dễ hơn Và con VB408 regu điện áp cao có thể lái MosFet nâng CS. Vì định lắp thêm đèn ,chơi theo kiểu Amplifier tích hợp có thể đấu nối main in ; pre out Kính 2 bác
Hi, em chào bác Trưởng thôn . Bác nói thế làm em xấu hổ chết, nhiếp ảnh gia nỗi gì bác ơi, máu mê thì chụp chiếc linh tinh chơi thôi mà bác. Còn vụ DAC của em này (Nói nhỏ bác nhé, cái PCB là của anh Planets đấy ạ, hix hix )
Tiếp tục hưởng ứng phong trào DIY amply LM3886TF của Bác Gà, hiện tại em đã hàn xong BO nguồn, mạch LM3886. Hiện giờ đang tìm cách mod cục nguồn 35V thành 28-29V nhưng không dám tháo ra vì sợ không hàn vào được hoặc hàn vào không an toàn là nguy mất. Có bác nào trong forum tình nguyện mod giúp dùm em cục nguồn được không? hoặc thực hành mod cục nguồn trước mắt cho em học tập(vì em không có khiếu thực hành qua tranh hay ảnh, mà chỉ cần nhìn thực tế là OKE). Re : Bác nào trong forum biết chổ bán volume dưới 50K và tụ dầu 1uf - 1.5 uf thì chỉ em với hặoc mua dùmvì cả tuần nay em tìm khắp ở chợ Nhật tảo nhưng không mua được.
Vậy con 1083 là có thể có phải không bác. Nếu được để lại em vài con ,lắp luôn lên board CS ,đi dây nguồn DC cực ngắn rất cần đối với LM3886(volt thấp ,dòng cao )
Cũng chỉ có ở tây thôi bác ơi mà giá cũng mắc lắm, gần 10 đô 1 con lt1084 chưa kể tiền ship lt1083 thì đắt hơn.
