Bác lắp lọc nhiễu thế nào chụp cho em cái ảnh em xem với . Chiều nay em sẽ đi mua dây tín hiệu về thay thử xem thế nào. Có gì lại nhờ các bác giúp tiếp.
Bây giờ em về SG rùi, nên không chụp cho bác xem được. Em thấy cái dây đen bắt ốc vis chân đế với vỏ máy bác lấy 2 con diode đấu // và ngược nhau. Em nghỉ bác thay dây tín hiệu sẽ giãm nhiểu ngay. Cọng dây này coi vậy chứ quan trọng lắm! bác nên chọn dây tốt nha! Bác có lắp hai con R và C này không?
Hôm trước em thấy bác đi mạch thế này không ổn lắm! - Bác nên thay mấy dây bọc nhựa hàn vào chân IC đi. Mấy dây đồng cong lại thì bác cạo sạch vỏ và tráng chì cho nó sau đó hàn cho nó bám vào board mạch luôn, làm như thế với cả board nguồn. - Bác nên thay dây tín hiệu vào volum và từ volum vào board công suất bằng dây chuyên dụng. Tại đầu ra Vo trên board nguồn bác nối mát qua một tụ sứ 0.1mp. - Bác đi dây nguồn từ ngoài vào biến áp nên tránh đi qua (phía trên, phía dưới) board công suất. Em chỉ biết góp ý với bác vậy thôi! Chúc bác thành công!
bảng mạch như vậy là oke rồi , chỉ cần bác thay dây tín hiệu bằng dây bọc giáp - 1 mét khoảng 20k . Bác lưu ý là tất cả cái gì dính đến tín hiệu lòng thòng phía ngoài phải bọc giáp hết . Dây ra loa thì không cần bọc , bác cứ vác cọng dây loa bên ngoài hàn thẳng vào board cũng được :mrgreen: . Jack RCA -> volume -> board . Lõi bên trong là + , giáp là - . Cứ thế mà làm . Dây càng ngắn thì càng đỡ nhiễu .
Báo cáo các bác là em đã mua dây bọc giáp, loại có 2 dây nhỏ bên trong, 1 lớp giáp bằng giấy bạc bên ngoài và 1 lớp giáp băng dây mầu bạc bên ngoài cùng (thấy ghi dùng cho video/audio). Sau khi thay vào em vẫn thấy có tiếng è è khá rõ các bác ạ (kể cả khi vặn volume về min). Không hiểu do bệnh gì nữa? Hay vẫn chưa đúng loại dây tín hiều dành cho ampli? Quả này gay cấn đây? Các bác giúp em với À mà cái biến áp của em buổi tối yên tĩnh nghe tiếng ù ù nhỏ, chắc do em quấn lỏng tay. Không biết có phải do biến áp gây ù không các bác nhỉ?

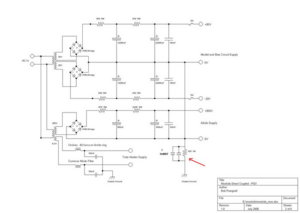

Bác nhớ vỏ của volume cũng phải hàn một sợi dây nối xuống mass. Biến áp nguồn chỉ kêu rè rè thôi chứ hiếm khi gây ù lắm. Nếu vẫn không hết ù bác giải quyết như sau: 1. Mass của cáp tín hiệu ngõ vào + mass bo công suất + mass bo nguồn bác đấu chung với nhau và cách ly chassis, nhôm tản nhiệt, vỏ volume. 2. Chassis, nhôm tản nhiệt, vỏ volume bác đấu chung với nhau Sau đó 2 cụm này nối với nhau bởi mạch gồm 2 diode + 1 điện trở 10ohm đấu song song nhau, trong đó 2 diode là ngược chiều. Sau khi đấu song bác dùng đồng hồ đo ohm để kiểm tra lại giữa 2 cụm này có điện trở gần 10ohm. Bác có thể tham khảo schema dưới đây: Thân.
Hết ù thì chữa đúng bệnh rùi . Bi giờ trị bệnh ... è :lol: . Bi giờ chỗ nào có dây nối mass vào chassic bác tháo ra hết . Chạy lại như bác minhtriet nói . bác chỉ lấy 1 cọng dây mass 0v chấm 1 mối hàn qua con tụ kẹo 104 (0.1uf), chân kia hàn vào chassic . :mrgreen: . Em thì vẫn thường lấy mass-- từ jack input RCA -- nối tụ 104 -- rồi nối chassic . Lưu ý là cái vỏ volume phải nối vào chassic nhá bác . :mrgreen: Xong rùi báo cáo kết quả .
-Bác meodenmatlua ah, Em có cái hình minh họa đi đường mass (Em kô nhớ rõ của Bác nào trên 4R này đã hướng dẫn) và Em cũng đã làm theo cách này cho con LM 3886 của Em và đã khử đc tiếng i.i.i...Bác thử làm theo cách này xem nó có hết è..è..kô. -Chúc Bác thành công.
Hehe, thậm chí cách 2 còn nên sử dụng hơn cách 1 vì đằng nào vỏ giáp dây tín hiệu cũng nối về mass ở bo công suất rồi, e cũng hay nối theo cách này.
Theo em biết thông thường khi chúng ta lắp dây bọc giáp tránh nhiễu thì dây bọc giáp chỉ nên đấu một đầu dây thôi. Vì nếu chúng ta đều hàn cả hai đầu cuối thì dễ xảy ra tình trạng bị loop ground. Có nghĩa là thay vì chức năng lọc can nhiễu cho dây tín hiệu thì nó lại trở thành dây dẫn mass khi mà điện trở nội của dây dẫn mass trong hệ thống nhỏ hơn điện trở nội vỏ bọc giáp. Lúc này vô tình đưa dòng nguồn vào dây bọc giáp làm ảnh hưởng tới tín hiệu. Trong hệ thống truyền dẫn dây tín hiệu trong công nghiệp là tuyệt đối không! Không biết em giải thích đúng không?
Theo em thì có 2 loại mass , mass chassic (G) và mass board . Trong quá trình DIY em luôn tách 2 em này ra riêng và chỉ nối với nhau thông qua con tụ lọc nhiễu 104 . Mass chassic thường đi đôi với nối đất - dây cắm 3 chấu . Nếu không có nối đất thì ... mass chạy ngược vào board . Em nói thế có đúng không mấy bác . Và khi chưa có nối đất thì (riêng em) không nối mass chassic trực tiếp vào mass board . Em chùn đây :mrgreen: .
Ôi, cảm ơn các bác tận tình tư vấn chi tiết. Hôm qua em đã bê cái biến áp ra ngoài chassis và để cách xa dây tín hiệu thì hết tiếng ù các bác ạ. Nếu cứ đưa dây tín hiệu vào gần biến áp thì ù to hẳn lên. Em lắp biến áp vào chassis và đi dây tín hiệu xa biến áp thì ù còn rất nhỏ (chắc do dây dẫn dài quá), em dịch chuyển dây dẫn thì có chỗ ù to, có chỗ ù rất nhỏ. board bên phải dây ngắn không nghe thấy ù. Không biết có phải thay biến áp không hay có cách gì chống nhiễu cho biến áp không các bác nhỉ ? Em sẽ thử lần lượt các cách chỗng nhiều của các bác xem thế nào.
Bác đi mua 1 cái nồi nhôm to bằng cục BA xuyến , úp vào , nhớ cách điện cho nó kỹ 1 chút . :mrgreen: Em khoái nhất vụ nồi úp xuyến , còn hiệu của cái nồi dán lên phía trên :lol: .
Theo em thì chỉ cần bọc nhiễu cái biến áp bằng kim loại dẫn điện tốt, và điều quan trọng là phải nối vỏ kim loại đó xuống đất. Như biến áp xuyến của bác như thế, em nghĩ bác dùng tôn mỏng cho rẻ tiền, cắt vỏ hộp sữa cũng được, cắt ra ghép thành một cái nắp chụp phủ lên, quan trọng là nhớ bắt ốc thật chắc để làm điện cực và nối điện cái nắp chụp với mass, nếu mass hệ thống của bác mà nối đất được thì tốt quá. Như bác ssass có nói, bác nhớ bắt chặt cục volume với vỏ máy, không hiểu sao những cái như switch, selector, volume, em DIY cục rời ở ngoài mà không nối vỏ của nó với mass chung hệ thống là y rằng thể nào cũng xè xè một cách rất là vô duyên.
bác mèo nghe thấy sao , bass có ... cứng , mid có hay không ? Bác sài tụ wima thì tiếng hơi bén , tụ nguồn nhỏ thì tiếng bass sẽ không xuống sâu . Vụ volume thì em bị hoài :mrgreen: . bác 1314 nghe thấy lm3886 tiếng như thế nào ? bác có lắp tda7294 chưa ?
Hôm qua em đi mua 1 tấm lá đồng dày khoảng o.1mm về cắt thành miếng rộng 6cm quấn xung quanh cái biến áp (2 chưa nối mass và chưa làm nắp bên trên) nhiễu có giảm chút ít. Sau đó em làm cách nối mass như bác ssass, volume em cũng đã nối mass. Nhiễu giảm đáng kể nhưng vẫn có tiếng kêu è è (kiểu như đài bị nhiễu sóng) rất nhỏ. Chất âm của nó thì em chưa nhận xét được vì mới thử qua tai nghe thôi . Tụ nguồn của em dùng là 10.000uf đấy bác. Em đang tập trung cái vụi khử nhiễu.
Em chưa làm 7294 vì bộ loa còi của em rất kém về bass, đánh bằng 7294 chắc không ra nổi tiếng bass nào cả :? . Theo nhận xét của cá nhân em thì LM3886 có chất tiếng khá giống luxman, nhưng bass thì dầy hơn, và âm thanh hơi đục, kém chi tiết hơn các amply của luxman. Dùng với củ loa độ nhạy cao như fostex thì có lẽ là ổn. Nói chung là vì em không có điều kiện như phòng nghe, loa tốt nên cũng không có nhận xét gì nhiều chất âm của nó. Hiện giờ em dẹp LM3886 qua một bên rồi, thay bằng em công suất bé hơn LM1875 :mrgreen:
Em chào bác. Việc amplifier bị ù là do đường dây mass đi chưa chuẩn,tụ lọc trên các đường nguồn không đủ,...Không liên quan đến biến áp bác ạ. Bác di dời biến áp mà thấy có ảnh hưởng đến tiếng ù là bản thân mass chưa đúng nên dể tiếp nhận tín hiệu nhiểu từ bên ngoài vào mạch,bác có đặt biến áp riêng ra ngoài đi nữa thì tiếng ù chỉ hạn chế thôi chứ không bao giờ hết ù hẳn được ạ. Trường hợp mass đã đúng và tiếng ù đã mất thì bác có quấn dây tín hiệu quanh biến áp nó cũng không thể ù được. Bác nên quan tâm giải quyết cái gốc của vấn đề là đường mass. Thực ra việc bọc kim biến áp hay gì gì nữa thì nó là yếu tố tinh tế cho ampli thôi.Nếu ampli ráp đúng khi đó tiếng ù rất khó có thể nghe được,nhưng đo vẫn có (từ 1 đến 2mVac ở ngỏ ra công suất)nếu ta bọc kim biến áp thì đo còn khoảng 0.7mVac,nếu ta đặt biến áp ra ngoài vỏ hộp luôn thì ù xuống thấp hơn nữa,bộ pre,nguồn,công suất tách riêng ra thì sẽ còn khoảng 0.2mVac.Như vậy tổng các thao tác trên chỉ làm giảm đi khoảng 1mVac tiếng ù cho mạch.Nếu ampli ráp mà tiếng ù phát ra loa khi ta đứng xa 1m vẫn nghe thì không dưới 10mVac đâu ạ. Việc giảm đi 1mV thì nó vẫn còn 9mV nữa.Trường hợp di dời biến áp có tác dụng ít ù lại thì ù thực tế khi chưa di dời phải ở mức vài chục mV do đó em khuyên bác là nên đi lại dây mass cho hết ù trước(giữ nguyên biến áp) sau đó máy đã không nghe ù nữa thì hãy nghỉ đến việc tinh nó cho cực thấp nữa. Trên đây em chỉ nói đến tiếng ù (50,100Hz) mà không nói đến tiếng xì xì...Tiếng xì có cách giải quyết khác. Thân.
Em cũng nhất trí với bác ah. Em cũng đã lắp cả đèn cả bán dẫn, lúc đầu có thể bị ù xì nhẹ nhưng sau khi lắp đặt vào chassic đi lại mass cho cẩn thận thì gần như là không bị nữa.
Ý kiến của bác hient là đáng chú ý , em xin cám ơn . Nhưng bác hient có thể nói rõ mass như thế nào ? có bao nhiêu cách chạy mass ? cách nào tối ưu nhất ? Con 7294 của em bass rất tròn , mid treb hơi lộ :wink: . Con 3886 em xuất thẳng, bass hơi tức , mid good lắm , em làm biếng mod lại .
Kính báo các bác là em đã thử đi mass theo hướng dẫn của các bác, ssass, minhtriet ... nhưng ampli vẫn bị ù, mặc dù rất nhỏ. Em chịu rồi, không biết xử lý bằng cách nào nữa đây . Có khi em phải đặt lại vị trí linh kiện trong chassis thử xem sao.
Trường hợp của bác vẫn là nối mát và linh kiện hàn trên bo. Lần trước em gắn chú LM trên mặt gỗ ép và không cần dây bọc nhiễu mà cũng không sao cả (em quên không ghi lại hình). Bác vẽ lại cái mạch bác di dây mát để AE ngó xem, với lại em cũng nhất trí với bác kobietgi là bác nối linh kiện không ổn lắm. Vì đã P2P thì tốt nhất là linh kiện hàn với linh kiện (qua dây nối + mối hàn chưa ngấu thiếc cũng 1 phần gây nhiẽu). Chúc thành công.
Có 1 điều đặc biệt là nếu em kéo cái dây tín hiệu (từ volume tới bo công suất) tới gần bo nguồn và biến áp thì tiếng ù (sôi như đài bị nhiễu) to hẳn lên các bác ạ.
