Nguồn cấp cho LM3886 xịn cũng đề nghị + - 35VDC thôi. Với nguồn này sau khi nắn điện áp ra gần 42VDC. IC không chịu nổi đâu. Bác tham khảo thêm trang 2 nhé. Thân !
Em chưa bao giờ thấy cái gì kì cục như bác cả vì bo ngoài chợ không hay nhung rất an toàn nguồn thì không có gì đâu! chắc chắn rồi! có chăng là con cầu diot! mà cũng không thể vậy! Còn cái mạch ngoài chợ bạn nói thì càng không thể chẳng nhẽ họ ko lắp zobel??? Em thấy chỉ có thể là không có zobel nên tự kích thôi nhưng xác suất là 1% thôi! nếu mà ở gần chắc em cũng ráng qua coi của bác thế nào đó! Sinh vật lạ mà :wink: ! Bác coi túm ai ở gần coi thử bác ở HN mà! với lại tìm cái dt chụp vài kiểu pót lên coi thử e tò mò quá bác a! Em bó tay rồi các cao thu khác giúp coi!
E nghi the nay! Bác kiểm tra lại thử! dùng cái mạch chợ trời đi! Bác nối luôn hai kênh luôn! chỉ dẫn 3 đường nguồn Vcc,G,-Vcc bào bỏad thử! trước khi nối kiểm tra trên mạch ngay đường ra loa có con C - 104(0.1) nối tiếp con R trị số nhỏ cở vai OHM ko? nếu ko có thì lắp thêm cho nó R=2-3ohm cũng được! Nối đường input xuống mass đóng điện thử có bị như vậy không? Khi đóng điện xong kiểm tra lại nguồn là bao nhiêu V nha! Bạn làm thử coi! đôi lúc lại tìm ra cái sai ngớ ngẩn mà mình không ngờ tới đó! đôi lúc minh và bạn lại có kinh nghiệm hay hay cũng nên! Nhớ kiểm tra thường xuyên khi đóng điện nha! Bạn co yahoo thi chat với mình hôm nay cho việc của công ty chờ luôn! vantuan8485
hôm nay em đã đi đặt quấn lai biến ap rồi lần này chỉ 25 0 25,10a giá 220k ,nhưng em vẫn lo ko biết có được ko nên em định thế này các bác xem có ổn ko nhé . vì khi lắp 1kênh thì ko sao nên em sẽ cho nó mỗi bo mạch một bo nguồn riêng nhưng lấy điện chung.mua mạch rẻ tiền chợ giời có cùng công suất điện áp về lắp thử chay thật lâu (có thể là hàng tuần )nếu ổn thì mới lấp nguồn đó cho lm3886 ,vì hôm trước em đã cho 1 kênh chạy gần 2giờ có tín hiệu tiếng củA em nó quả thật là rất tuyệt ,ko ù xi gì hết nên em nghĩ có lẽ do các linh kiện cho bo nguồn được tính toán ở múc điện áp vào là 25vac nên khi em lắp điện áp 30vac thì dùng cho 1kenh thì ko sao nhưng 2 kênh thì có lẽ bị quá dòng hay gì đó nến sự cố xảy ra . hy vọng đúng là như thế .,cái này thì phải bác nào có âm công thâm hậu mới giải thích đ ược
Đúng là ai có âm cung thâm hậu giải thích giùm cái này đi! riêng e cho là cái này sai ko giải thích được!
Bác thedung chịu khó mượn cái máy ảnh hoặc điện thoại chụp mấy cái ảnh thì mọi người mới giúp được chứ. Bác cứ như thế này chẳng khác thầy bói xem voi là mấy . Mọi người có muốn giúp cũng bó tay.
Mình cũng máu món DIY này lâu lắm rồi và là dân không chuyên nhưng nghe các bác bàn về chất âm em LM3886 này lên Em cũng liều chạy đi mua 2 em về làm theo phong cách point 2 point. Sau khi hoàn thành Em cấp nguồn cho em nó và lấy tín hiệu từ máy tính thì cả 2 vế đã hót rất thánh thót rồi. Nguồn thì Em cũng dùng nguồn 10A của Mình Quang nhưng mới đầu nghe các bác nói điện áp khuyến cáo là dưới 30VA nên Em lấy từ nguồn 12V-0V-12V chưa qua nắn lọc để test thấy OK nên Em lại liều cho vào 30V-0V-30V cũng chưa qua nắn lọc thì thấy chạy vẫn ổn. (tất nhiên khi nối vào mạch Em có qua nắn lọc hình như cũng được trên 40V) PS. Nhưng nếu Em mở to khoảng 2/3 volume thì thấy IC khá nóng nên Em cũng chưa dám mở to thế mà chỉ dám nghe 1/3 thôi. Xin các bác có kinh nghiệm cho Em xin ý kiến chỉ giáo về vụ dùng nguồn và IC bị nóng nhé.
bác có thể tường thuật chi tiết xem là báv lắp theo sơ đồ nao ko ,nhất là phần nguồn .em lắp theo bo mạch bác long pbc cung cấp mà vẫn chưa được , . .,các linh kiện em đã đi đúng ko sai vạy mà cũng ko được ,hôm nay em đã phải đi đặt quấn lại bô nguồn mói lần này ko được nũa thì có lẽ em phải về hà nội một chuyến tận mục sở thị am li bác long thì mới dám làm tiếp
Nguồn cao quá cũng nóng bác nguoihp ạ! Công suất cao thì nóng thôi! lắp tản nhiệt tốt một tí! nhớ bôi keo tản nhiệt nhé! Nguồn nóng bác có thể kiểm tra lại coi mạch có tự kích ko? nếu không có tín hiệu đầu vào mà IC nóng chứng tỏ có tự kích bác lắp thêm Zobel cho nó! Nguồn thấp tí bác ơi nó mới an toàn.mình nghi cớ 30VDC là ok rồi! 30V mà nắn lọc là cỡ 42VDC đó! ( 30*sqrt(2))

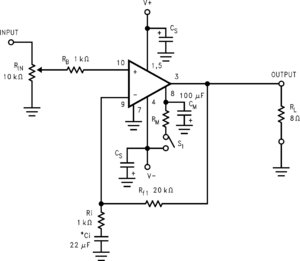

Em mới lắp gọi là để test thử thôi nên cả phần nguồn và phần CS chưa được tối ưu lắm và sẽ cân chỉnh lại (giảm nguồn + mạch lọc ...) Nguồn Em dùng diode cầu 4 chân + 2 tụ 10.000mF nắn 30VAC ra 42VDC đúng như bác vantuan8485 nói. Còn phần CS Em lắp theo mạch này: Bác có thể vào đây tham khảo có chi tiết từng bước một http://dogbreath.de/Chipamps/ThreeResAmp/ThreeResAmp.html P/S: Hôm trước Em mượn được cặp loa SB-CD370 của bộ giàn panasonic thấy nó ghi trên mặt là 60W-6ohm lắp vào chạy thử thấy tiếng khá trong không ù xì và thiên về phần trung - cao nên cũng có phần hơi thấy thất vọng (Vì Em nghe nhạc thích bass nhiều mà ) Nhưng hôm nay mang sang nhà ông bạn lắp thử vào cặp loa cây Sony thấy đề 150W mà Em mở quá 1/3 Volume một chút quả thực thấy tiếng Bass cũng khá ấn tượng (Còn chưa dám mở hết cỡ vì nguồn cao quá không dám liều + mở đến đấy cũng thấy ấn tượng lắm rồi )

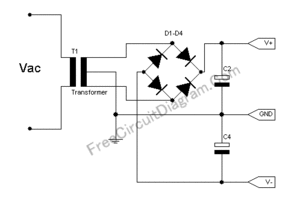

Không ai giúp bác thedung à? Thôi thế này! Em xin viết một bài hướng dẫn cho các bác mới vào nghề lắp chạy 3886( chưa nói hay hay dở nha, cái nay chạy rồi tính sau) có gì sai các cao thủ chỉ giúp! Bác thedung cũng không cần đi Hà Nội đâu! * Phần nguồn theo datasheet 68W cont. avg. output power into 4 at VCC = ±28V • 38W cont. avg. output power into 8 at VCC = ±28V • 50W cont. avg. output power into 8 at VCC = ±35V bác chọn cho mình một điện áp bác thích theo mình nên chọn cỡ 30V, tính ra VAC=30/ 1.4 =21.5 ta chọn 22V luôn. Biến thế bác quấn có cuộn hạ áp 22V đôi là OK( lỡ quấn rồi thì kiểm tra có ổn không? tốt nhất <35VDC Biến áp nguồn quấn xong bác cấp điện 220V vào lây đồng hồ kiểm tra áp ra có cân không không cân có thể chỉnh lại cho cân bằng cách quấn thêm một vài vòng cho cuộn hạ áp thôi! **** biến áp nguồn phải đủ công suất bác nha**** Lắp phần chỉnh lưu theo sơ đồ sau: Các tụ C1, C2 là tụ lọc nguồn, bác biết trị số rồi nhớ lắp đúng cực tính là ok! Bác mắc song song với các tụ C1, C2 thêm mỗi tụ một cái tụ NP 104(0.1uF) là xong phần nguồn! Xong rồi bác đấu nối vào cấp nguồn 220V vào đo nguồn một chiều thử có cân không và giá trị điện áp có ổn không! Thông thường sẽ ổn, nếu điện áp không cân kiểm tra lại tụ lọc nguồn! nếu lệch một tí thì có thể chấp nhận được! Nối 3 dây +Vcc, Gnd, -Vcc ra để dùng! khi cắt nguồn 220V thì xả hết điện tích trong tụ cho an toàn! Tới đây phần nguồn đã hoàn tất ******************************** Thi công LM3886: Lắp mạch theo đúng sơ đồ: Chú ý khi hàn lên board cần phải chính xác, hàn LM3886 thì không nên hàn một lúc tất cả các chân mà hàn 1,2 chân sau đó đi hàn ở vị trí khác chờ nguội rồi hàn tiếp các chân khác, các mối hàn phải chắc chắn, không bong ra khi bị tác động. Nếu là loại vỏ nối với chân nguồn thì cách điện cho chắc chắn! giữa IC và tản nhiệt nên bôi mỡ giả nhiệt để thoát nhiệt tốt hơn! Cái SW nối tắt luôn! nếu muốn làm thêm một công tắc mute thì nói sau. Sau cùng kiểm tra lại mạch một lần nữa hoàn thành phần này chuẩn bị đóng điện. ********************************* Đóng điện và kiểm tra: Sau khi hoàn thành một board ta đóng điện theo ttrinhf tự sau: --- kiểm tra nguồn một lần nữa, nếu ok thì xả hết điện tích tụ rồi nối vào board một cách chính xác nha! --- Loa thì không nên đấu vội loa của mình vào mà dùng loa bèo thôi loa TV radio phe liệu ấy, RL=8OHM là OK thôi! nối một cái tụ cỡ 100uF 50V nối tiếp với loa cho an toàn! --- Đầu input bỏ trống! Kiểm tra lại một lần nữa cho chắc chắn coi có chạm chập gì không rồi đóng điện! --- Bật công tắc điện để đóng điện, chú ý tay giữ công tắc điện nếu có sự cố tắt điện ngay! Vừa đóng điện nghe tiếng ù nhỏ ở loa là ok, lấy tay sờ IC nếu nóng nhanh quá cắt nguồn ngay kiểm tra lại! Đo điện áp DC ngõ ra loa coi đạt không, nếu không đạt kiểm tra lại! Đo lại áp nguồn! Tất cả OK lấy tay chạm vào đầu input nếu có tiênd ù ở loa là bạn đã thành công 90%. đặt tay ở miếng tản nhiệt nếu thấy không có tín hiệu input ma IC nóng thì phải làm thêm mạch Zobel, Mach Zobel là một điện trở nối tiếp một tụ NP, nối từ đầu output của loa xuống mass, ở đây bác chọn R=2ohm và C=104(0.1uF). Mạch này chống tự kích và là tải giả khi bạn không gắn loa! Sau 10' chạy thử nếu tất cả OK bạn đã thành công 95%, nhớ quá trình chạy thử nhớ kiểm tra tình trạng mạch thường xuyên. Bây giờ bạn cắt nguồn, đấu mạch bảo vệ loa nếu có vào, vần giữ con tụ ở loa để an toàn hơn bạn ạ, nối loa của bạn vào amp cho chạy thử, nối input vào cắm vào CD mở bản nhạc cho chạy thử, đầu tiên cho volume nho thôi, chay cỡ 10' vặn lớn để coi thử phát nhiệt như thế nào quá trình chạy thử nên kiểm tra thường xuyên nhất là nhiệt độ của IC. Trong quá trình này thì bạn có thể thi công bỏad còn lại. Vậy là bạn đã thành công 1 board. * Đóng điện bỏad thứ 2 tương tự bỏad 1, Khi test board 2 nên cắt bỏad thứ nhất ra. sau khi tất cả OK thì mạnh dạn lắp 2 bỏad vào chạy thử. Tôi đảm bảo nếu bạn lắp đúng các thông số trên thì bây giờ bạn đã thành công, 1 bỏad hay 2 board là hoàn toàn giống nhau! * Hoàn tất: bạn nên chạy thử 2 board với cặp loa của mình( nhớ vẫn để tụ nối tiếp với loa nha co an toàn) Chạy cỡ 15' không có gì bạn đo lại DC ngõ ra loa! nếu OK bỏ tụ ra và hoàn tất công việc bây giờ là ngồi nghe nhạc thôi! Khi có tụ tiếng sẽ không có bass bỏ tụ ra sẽ ổn các bác không cần lăn tăn! * Kết luận: Nếu các bạn làm đúng những bước trên không cần biết gì về điện tử các bác cũng thàng công 99% và không bao giờ chay nổ, có cái gì không hiểu phải nghiên cứu xong rồi tiếp tục! Có gì sai mong các bác chỉ giáo e với! E viết bài này trên cơ sở kiến thức e biết một phần và ăn cắp các bác trên diễn đàn thôi, với mục tiêu giúp đỡ các bác kém hơn mình thôi các bác đừng mắng e nha! Các bác thi công hãy tự tin vào chính mình các bác nghĩ là DIM thay vì DIY luôn nha! Chúc bác thành công!
hôm qua Em có post 1 bài trả lời bạn thedung rồi mà sao vẫn chưa thấy đâu nhỉ. Bác Vantuan8485 nói đúng ý Em quá. Là dân không chuyên lên Em cũng làm đúng như từng bước bác nói. Poit 2 Point lên nó cũng rối cái cuối cũng là đấu nguồn, Em quên không xả điện đến lúc hàn vào nó đánh lửa như pháo hoa đẹp quá Em phải cho nó xả ra cái quạt chip. Mà phải chú ý không là nhầm cực 2 vế
@ vantuan8485: Em thì chưa làm con này, nhưng cũng dự tính làm (rồi lại thôi) nên cũng có ngâm kíu, em thấy phần nguồn con này làm rất kỹ bác ah, không đơn giản như hướng dẫn ở trên đâu ah. Làm như của bác vẫn chạy bình thường, không vấn đề gì, nhưng có lẽ chưa phát huy hết khả năng của em này được. Tối rảnh em lục lại sẽ gửi hình cái nguồn của nó lên ah. Em nhớ là có một trang hướng dẫn làm con này theo kiểu P-T-P rất trực quan, làm phát ăn ngay.
Bác không thấy em đề cập lắp chạy rồi à? Bác thế dũng đang không có lối thoát ạ! còn để phát huy hết tác dụng em chưa đề cập mà! nhưng nguồn thì em chịu coi bác có cao kiến gì hơn không Còn P2p thì có gì đâu bác! 7294 còn khối anh em ta lam P2P nữa là! Lm còn it LKieenj hơn mà! PS: Lắp thêm regu nguồn chưa chắc hay hơnbacs nhé vì không dễ đạt được như thiết kế bác ạ! :wink:
Nghe giang hồ đồn con này bass hay lắm bác ạ, trung, cao ko kay bằng 7294 mà! Bác coi cái loa coi! Hay cái CD có vấn đề gì không?
Em cũng không biết có hay hơn hay không nữa ! Nhưng bác chỉ cho em chổ bán 3875 với , cả giá nữa bác nha!
học phí cho vụ hàn cao quá các bác ạ ,nguyên nhân của em có lẽ là do dùngh mỏ hàn xung để hàn ic ,có bác nào dùng mỏ hàn xung để hàn ic mà ko chét ko ,cho ý kiến đi
Chắc không phải do mỏ hàn xung đâu bác ạ, có thể do bác lắp mạch nhầm chỗ nào đó mà không biết. Em đã bảo bác cố mượn cái máy ảnh chụp cái hình gửi lên đây mọi đười đoán bệnh cho mà bác không làm. Mọi người có muốn giúp mà không nhìn thấy thì cũng bó tay luôn. Bác có thể tham khảo mạch em đi P2P ở trang này : viewtopic.php?f=19&t=328&start=825
báo cáo tình hình với các bác là lm3886 của em đã cất cao tiếng hát rồi ,sau khi mtham khảo trực tiếp ý kiến bác longpcb ,em đã tổ chức rà soát lại tất cả các mối hàn bằng mỏ hàn nung và rút ra kết luận là do sợ quá nhiệt nên các mối hàn chưa thực sự ngấu ,em đang cho chạy rà thử được gần 2 hrồi chưa thấy có hiện tượng gì .vậy em xin chân thành cảm ơn các bác trên 4rum đã nhiệt tình nhắc nhở ,đặc biệt cám ơn bác longpcb đã giành thời gian tư vấn trực tiếp nhiều lần để em hoàn thành được dự án này . nhờ các bác mà cách đây 3 tháng em còn chưa biết cái diot nó như thế nào mà giờ đã có sản phẩm đầu tay , một lần nữa xin cảm ơn tất cả mọi người ,chúc cho tất cả các bác an khang ,thịnh vượng
Chào các bác! Em âm mưu làm cái này và có tham khảo mạch của chú BrianGT. Hình như cái bo này chú nó vẽ vịt lộn rồi phải không các bác. Các bác xem giúp em nhen.
