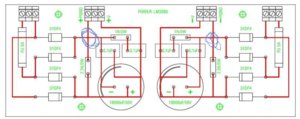

Em dựa vào sơ đồ của chú BrianGT định làm p2p cái bo nguồn này nhưng sao nghi quá. Cắm điện chắc cái tụ bên phải nó nổ như bom. Các bác cho em toa thuốc để trị cái bo này. Thanks!
Đổi chiều điot hay đổi chiều tụ la ok! Nhung đổi chiều tụ thì thay luôn chữ remark trên board bạn nha! Mả mass nối với R=2.2K hả ban?

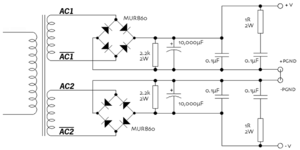

Em thấy trên sơ đồ chú nó ghi như thế. Con trở này em nghĩ là để xả điện cho cái tụ đó. 2.2k có vấn đề hả bác. Còn mạch lọc RC em cũng không biết công thức tính. Bác nào biết giúp em với. Thanks!
Em xin lỗi do không hiểu ý bạn! do bạn không thể hiện mối nối tại hai điểm mình vòng tròn nên mình hiểu nhầm!

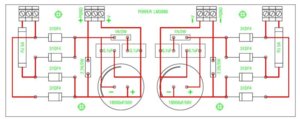

Thanks bác garbolino nhiều. Em cũng bó tay mấy chú khoai tây, cái hình đó là trong manual LM3886 kit của BrianGT đó. Hú hồn em mà làm theo nó thì em có bom tự chế rồi. Em sửa lại cái bo như sau:
Hi all ! Tình hình là bo mạch nguồn và mạch LM3886 em đã thực hiện xong và nghe thử. -Phần nguồn: Biến áp xuyến 15A, diode nắn 31DF4, tụ lọc nguồn 18.000 uF (Made in Japan hẳn hoi), tụ lọc 0.1 MKP Teapo. Chỉ có mấy con trở là hàng anh 3. Kết quả chạy thử +28.05 V và -28.04 V. -Phần mạch LM3886: Chỉ có mấy cái tụ là đồ xịn (jamicon, Teapo), điện trở anh ba, IC LM3886TF giá 41.000 k (Không biết của anh 3 hay anh 2). Sau khi nghe thử em xin chia sẻ vài cảm nhận cùng các bác: Không ù xì xịt bụp gì hết. Âm thanh đục, thiếu nét. Âm trầm tạm ổn, trung hơi yếu không bén, còn phần âm cao nó đi qua nhà hàng xóm chưa về. Được mỗi cái là nó la lớn cực kỳ. (Chưa bao giờ em mở cái amp nào lớn như vậy, thử nó mà em cứ nhìn ra ngoài cửa để xem tổ trưởng tổ dân phố có đến không...hi..hi...) Cơ sở để em so sánh về phần âm chất: So với cái đài Victor của em dùng IC TA8223K thì thua xa lắc. So với cái loa SD525 ráp từ IC TEA2025 cũng không bằng. Chắc là do con IC và điện trở cùi quá. Lẽ nào âm mưu em theo từ năm 2000 đến nay mà đành phải bỏ. (Thời đó em đọc tạp chí điện tử ca ngợi LM1875, TDA7294, LM3886 hết lời. Nhưng theo tác giả thì linh kiện phải xịn nào là tụ Elna, wima mkp...Em ra chợ Nhật Tảo hỏi nhiều người mà họ trả lời có một câu "không có ?"...Đành chờ cơ hội.). Chắc hôm nào em sẽ mua linh kiện xịn để thực hiện lại dự án này. Vì từ bỏ em không cam tâm. Nếu không ưng ý nữa chắc em đè cái đài Victor ra em mod cho thõa ước nguyện. Một vài hình ảnh chia sẻ cùng các bác. P/S: Xin chân thành cảm ơn vnav.vn cùng các bác trong forum vì nhờ đó em đã thực hiện xong "bước đầu" dự án.
Bác gắn con này ở chỗ mô, sao trong hình em không thấy. Mà bác kiếm mấy cái board ở đâu mà đẹp quá vậy?
Tụ lọc nguồn em câu dây ra ngoài bác ạ. Bo là em tự làm bằng sợi thủy tinh hẳn hoi (Nổ tí cho nó có khí thế chứ đúng là sợi thủy tinh nhưng không có tráng đồng đâu. Mặt dưới là p2p đấy he..he..) Thân!
Bác Garbolino liệu có khi nào em câu dây cái tụ nguồn nên nó tệ không ? Vì nó đang hát em cắt cái dây nối tụ thì em thấy cũng vậy à. Không dở hơn cũng không khá hơn thế mới kỳ chứ.
Vậy thì bác không cần phải gắn tụ, đỡ tốn một khoản tiền. :lol: Vụ này mới ah, em chưa thử bao giờ, để mai em tháo mấy con tụ trong cái amp của em xem nó còn hát ra tiếng người không.
Em âm mưu thủ đoạn chơi LM3886 lâu rồi Các bác ở Hà Nội, biết chỗ nào bán LM3886 thì bảo em với. ở VNAV có bán nhưng hơi đắt chút ( hơn trăm ) Em muốn mua mấy con tàu, nổ thì thay con khác chứ mua đắt nổ tiếc lắm thank
Em hỏi thiệt mà bác trêu em hoài. Nói vậy thì cái amp của em nó tệ không thể nào tệ hơn được nữa rồi. Nhưng thực lòng dù gì vẫn hay hơn cái LA4440 em ráp cách đây 10 năm.
Bây giờ nói nghiêm túc nè. - Về lý thuyết: em chả biết tí lý thuyết nào nên vụ này bỏ qua. - Về thực tiễn: em chưa thử như bác bao giờ nên em cũng chả có kinh nghiệm. Nhưng nếu bỏ tụ nguồn ra mà nó vẫn hát y như lúc chưa bỏ, thì tức là bác làm sai mất rồi, còn sai chỗ nào thì em chịu, theo em thì bác kiếm cặp tụ khác gắn vào cho nó lành.
Cảm ơn bác. Nhờ có bác nhắc cặp tụ nên em mới nhớ. Một số bác nói tụ lớn quá nghe cũng không hay, vì vậy em mới thử hiệu ứng nó như thế nào. Phần mạch em sẽ kiểm tra kỹ lại lần nữa và thay luôn cặp tụ thử sao. Em sẽ báo cáo lại và nhờ bác chỉ giúp tiếp ạ.
Em quên vụ này. Lúc thử là khuya rồi nên âm lượng cực nhỏ. Cặp tụ nguồn Cs là 1000uF nó chịu nổi cũng hổng chừng đó bác.
Bác bỏ tụ nhưng còn tụ lọc 1000uF phía sau mở nhỏ nên vẫn đủ công suất không thay đổi j mấy ngoài tiếng bass có vẻ thiếu lực do bác không để ý thôi! còn tụ lọc nguồn mà câu dây thì vẫn được nhưng dây phải thật to! Nếu có thể nên thiết kế tụ lọc nguồn công suất càng gần board công suất càng tốt! Mà bác cá mập nói sao í chứ em chưa làm cái vụ này chứ anh em tren diễn đàn ca ngợi em này lắm mà?
Cảm ơn bác cổ vũ! Sau khi làm xong 7294 em cuungx định làm nhưng em đang âm mưu làm luôn em nào pro luôn rồi để nghe thôi lang bang mãi em thấy không tốt! vả lại bây jo em đang không có điều kiện nên delay đã! chúc bác mau chóng hoàn thành!

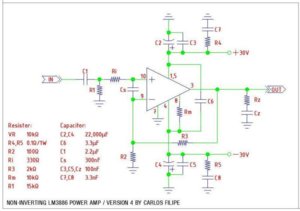

Chào các bác ! Sau khi làm mạch theo chipamp em thấy chưa ưng lắm. Giờ chuyển sang Carlos Filipe nhưng em đọc cái mạch không được rõ lắm. Em vẽ lại cái mạch theo em thấy, lỡ sai chỗ nào các bác la lên giùm em. Thanks !
Em nói thật các bác.. Em vào hỏi nơi bán LM3886 ở Hà Nội mà chả bác nào giúp em Hôm nay.. Hà Nội tầm tã mưa, em nghỉ làm 1 ngày, lê lết thân xác này khắp chợ trời tìm em LM3886 thân yêu Trời không phụ lòng người.. em đã mua tìm được em LM3886 thân yêu với giá 40K tên em nó là LM3886TF.. Hình ảnh em nó giống thế này nhưng dòng chữ được viết vào trung tâm của IC chứ kô pải lệch thế này đâu ạ http://sjostromaudio.com/hifi_pics/hifi ... 3886tf.jpg .... Tháng sau em lĩnh lương định làm một hộ hoành tráng... Các bác xem âm mưu của em thế nào - em dùng nguồn tháo từ giàn nhật.. Nguồn +/- 32V........ Nguồn 10A ( không biết có phát huy hết công suất của em nó không? các bác cho em ý kiến)
Ui chu choa tội nghiệp cho cái thân trai trẻ :lol: Bác không chịu đọc lại những trang trước, vì có chỉ chỗ bán mà. Em ở SG nên không biết chứ biết là em la lên rồi. Ở sieuthiav cũng có bán em cứ nghĩ là bác biết chứ. Em cũng đang làm nè nhưng kết quả không được tốt lắm. Đang mò đây. Phần nguồn +-32VDC là chơi được rồi. (Chú ý VDC nhé không phải VAC đâu). Đường còn dài lắm bác cố lên nhé ! Nào là tìm linh kiện, lắp ráp, test thử...Nói vậy thôi chứ có công mài sắt có ngày thành "xà ben" mà. Cái topic này mọi người làm từ lâu rồi bác ơi, cho tới hôm nay thì đã cool rồi không còn hot nữa đâu nên ít phản hồi cũng là lẽ thường mà. Như bác minhtriet nói: "Nay mà ai còn làm LM3886...". Nhưng mà vẫn còn có em, nếu biết gì em sẽ "hổ trợ" hết mình. Thân!
