chào các bác em vừa làm xong con LM3886 , mua IC tháo máy và mạch in tại Siêu thị AV Linh kiện còn lại thì chợ giời láp ráp zô thì có bùm xoẹt tí do chập đầu tụ nhưng tát cả đã ok nghe tiếng bass rất mượt và chắc ko có tiếng ù tí nào nhưng vấn đề lai khi mới cấp điện thì tiếng bụp to quá (2 phát) bác nào có kinh nghiệm chỉ giáo em cách giảm tiếng kêu khó chịu đó ,,, thx
Dòng Iout peak = căn bậc 2 của 2Po/RL. VD: nguồn +/-35v cho cs max 50w/loa 8ohm thì: Io=3.53A. bác làm BA 350w (25-0-25v, 7A) cho 2 kênh là ok. Theo em, Cục BA của bác có cs nhỏ thì không cấp đủ dòng cho IC làm việc. Còn nếu BA càng lớn (cung >cầu) thì càng tốt, dù lớn hơn bao nhiêu cũng không thể làm cho IC bị quá dòng được. nghĩa là dòng cung câp của BA có là 100A cũng không hại gì IC cả. Trường hợp quá dòng gây ra cho ic là chuyên khác. VD nếu mình tk Vcc=Vmax, khi trở kháng của tải thấp hơn thiết kế sẽ làm dòng qua ic tăng vượt ngưỡng chịu đựng thì nó sẽ die! nhưng hình như 3886 có mạch bảo vệ mà. mấy ý xin mạo muội. Kính.

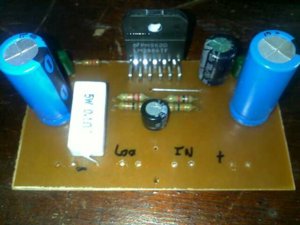

các anh giúp em với, em lắp mạch theo pcb 1 của anh longpcb, nhưng lắp xong cắm vào im re chẳng cất tiếng ca. Nguồn không bị sao vì em đang dùng nó cho TDA7294. Khi cắm vào chả nghe tiếng nổ nào cả nên chẳng biết chổ nào hư, không biết có phải em dùng cái volume 250K nên nó im re không? Các anh đã lắp chạy rồi chỉ cho em biết cần đo chổ nào để biết mà sữa không? Em lắp 2 cái trên cùng một tản nhiệt, LM của em là loại nhựa đã bôi mở tản nhiệt. Xin giúp đở gấp....
em đã chơi xong cục nguồn lắp vào rồi .quả thật nguồn tốt tiếng kêu khác hẳn các bác ạ .cục nguồn em nặng 9kg .Hết 7kg fe 44 , 2,2kg dây quấn xong còn thừa một ít .Sơ cấp dây1,2 ly , thứ câp dây 1,8 ly em tính hệ số vòng vôn là 51 .cục này em định lắp lm4780 hoặc lm3886 đấu cầu nên em làm dư dả tý sau này đỡ phải làm lại .Vả lại cục nguồn đầu tay nên quấn dây to tý cho nó dễ .cảm ơn các bác đã tư vấn nhé
lần đầu tiên khi lắp lm3886 cũng bị vậy ,sau đó mình rà lại tất cả mối hàn thì được vì mới hàn thì hay bị ko ăn .bạn sờ thử ic xem có ấm ấm ko ,nếu ko thì là do mối hàn chưa ăn mạch
Khi lắp LM hay TDA các bác nên chú ý tới chân mute và stanby . 2 chân này nếu cấp nguồn không đúng thì IC sẽ không hoạt động đâu. các bác nên xem rõ trên datasheet của nó. em nghĩ vấn đề là ở chộ này đấy ạ.
em làm theo đúng sơ đồ linh kiện của anh longpcb, đâu có thêm cái gì đau, con ic vẫn lạnh tanh, 2 board chả cất tiếng ca, đã hàn tất cả nhưng vẫn không có hết quả. Hic hổng lẻ chúng die rồi, em ở Đà nẵng mua được cặp LM khó lắm, giờ mà nó không nói tiếng nào mà ra đi tiếc quá, chưa nghe được tiếng của nó như thế nào, trước giờ chỉ nghe giang hồ đồn đại không à.
3886 này khó chết lắm, dù có quá áp hay chập tải ngõ ra cũng không sao, ngoại trừ hàng giả. bác post caí sơ đồ mạch và cái hình mạch in lên thì anh em mới giúp bác được. bác kiểm tra lại ic cắm vô đúng chân chưa, nếu đúng thì chân 1 & 5 nối V+, chân 4 nối với V-, chân 7 nối mass, chân 8 (Mute) nối vào V- qua điện trở 10k hoặc 20k. IC lạnh thì chưa chết, chỉ có ic dỏm không hoạt động thôi!

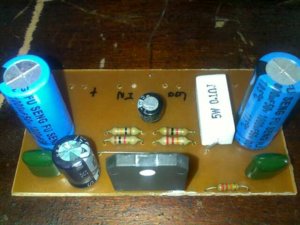

Nghe anh mengkut mà thấy nhẹ người, mấy cái hình này em chụp bằng di động nên không rỏ lắm, hàn nhiều lần nên hơi nhớp. mấy anh xem giúp em cho em nó cất tiếng ca. Tất cả các chân anh nói đều đúng chỉ có chân 7 bỏ ngỏ không nối mass thôi.
Bác xem kỹ lại nhé : 1. Chân số 7 phải nối mass bác ạ! 2. Mass tín hiệu phải nối chung với mass của nguồn cấp (em thấy trên bo không có đấu chung ở điểm nào). 3. trước khi cấp nguồn vào IC bác đo nguồn +- xem đúng chưa, tìm 1 con điện trở 8Ohm cỡ vài watt gắn vào ngõ ra loa (thay thế loa), nối tắt đầu tín hiệu vào xuống mass, kiểm tra kỹ lại mạch mute. Bật công tắc điện, sờ thử vào tản nhiệt IC, nếu thấy nóng nhanh lên bất thường, hoặc điện trở loa cháy thì phải tắt ngay , kiểm tra lại mạch. Nếu chỉ thấy ấm ấm, lấy đồng hồ VOm đo áp trên ngõ ra nhỏ hơm 200mV là OK. Sau đó tháo điện trở ra, gắn loa cùi vào thử trước. tháo ngõ vào (input) khỏi mass, lấy ngón tay sờ vào mà ở loa có tiếng ù ù là được. Cấp tín hiệu từ CD vào và nghe thử. Bác làm từng kênh một, khi cả hai cùng tốt mới nối chung vào và thưởng thức. Chúng bác thành công.
Nó cất tiếng hát rồi mấy anh ơi, vui quá. Chân thành cám ơn những đóng góp ý kiến của các anh audiofind, mengkut, Dat_haui, thedung. giờ em vui quá, đang nó đây. vậy là cái mạch đầu tiên của trang 46 thiếu mấy điểm như anh audiofind nói. Còn cái thứ 2 thì em không biết, mấy anh kiểm tra luôn để những người mới như tụi em dễ làm hơn. Cám ơn mấy anh nhiều lắm...
chào các Bác , em đang muốn lắp 1 cái ampli dùng LM3886 , sáng nay mới chạy một vòng chợ nhật tảo , em hỏi cửa hàng nào cũng không có con ic này , có bác nào chỉ giúp em mua con ic này đi và các linh kiện khác. Tiệm cô hai ở đâu vậy các bác . em đang bắt tay vào làm mạch in ... các bác chỉ giúp em , em cám ơn các bác ..... em đang máu diy con này lắm rồi.
em biết có 2 chỗ bán: 1. cty Minh Thành: 80k/con, giá này lâu rồi. Từ 3/2 =>Nguyễn Kim chạy 1 đoạn gần đến sân TN=>rẽ trái (vào đường gì kế bên sân Thống Nhất). Khi rẽ trái vô thì nhìn bên phải thấy sân Thống nhất, qua khỏi sân 1 đoạn là tới. cty này chuyên nhập lk đủ loại. 2. Trong chợ mới NT khu cao ốc A tầng trệt, từ cửa trước đi vô rẽ trái thấy 1 shop bán lk cũ tháo máy, thẳng tới qua 3-4 shop bên trái có 1 chị trông cũng xinh có bán diode cân ký, 317 và IRF tháo máy. giá 3886TF là 38k/con nhìn cũng xịn. 317 và IRF9540 giá 1,5k/con.
cụ làm p2p pro phết, búphơ ốp em nào thế, em dùng 815 làm pre tích hợp luôn. tụ wima làm input còn cái màu xanh làm mute hả?

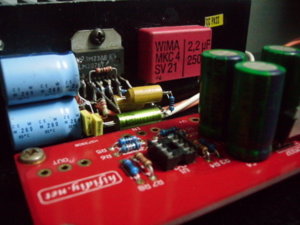

Bác cứ chọc quê em , em làm ptp chẳng qua là vì em ... không có board để làm bác ah, chứ già cả rồi, mắt mũi kèm nhèm hết rồi, ptp lúc chọt cái mỏ hàn vô được con này thì con kia rụng :lol: Con tụ màu xanh ấy nó nằm trên đường hồi tiếp bác ah. Em tháo máy được 1 vốc OPA nên làm cái trạm để tiện cắm rút ấy mà,
có bác nào trong nam đi mua nhiều IRFP tháo máy xịn mua dùm em với,em cũng muốn kiếm 317 xịn nữa.Ngoài em toàn hàng tàu fake dùng không ưa chút nào! kính
nhìn cái mạch của Long lại ngứa hết cả người ,lúc nào có bo nhớ ới mình cái nhé . Bác nào lắp lm3886 thì nhớ kiếm nguồn thật tốt vào ,sẽ thực sự đáng tiền đấy .Hôm nay em mượn được một cái am pioneer vsa 900 về thử với lm 3886 thì thấy con pioneer chỉ xuống được dải trầm hơn một chút và hơi có đuôi nhưng nhạc tính thì thua xa con lm ,mặc dù con lm của em chỉ có mỗi nguồn là khủng còn linh kiện thì toàn hàng siêu rẻ .Nghe bằng lm những tiếng đàn violon và tiếng búng nhẹ vào dây đàn ghi ta nghe rất thích còn pioneer thì gần như ko nghe thấy .
Hảo la, hảo la! em làm thử bình dân: nối 4 con trở + 2 cái tụ vô chân nó cho nó tựa lưng vô cục nhôm, cấp nguồn +/-20v cắm loa mở nhạc vặn volume là nghe hát rồi. Làm đàng hoàng chắc là hi-end.
Cụ chơi thế này thì chít, up một lúc mấy cái thìa thế này thì..... đau bụng lắm cụ ah. Cụ có cái board nào chỉ chạy 1 con/kênh không ah, em già rồi, đâu còn nghe nổi những cú mạnh mạnh đâu, chỉ nghe thoang thoảng thôi cụ ơi. :lol:
Em giờ đang trở lại tuồi teen sài loại đó không phê nên share hết mất rồi ạ! Bác có thể dow file pdf em post trong topic này về giặt là được mà!
