Em cũng lại chậm chân rồi em định xong con TDA là tiến hành lắp LM3886 nhưng TDA đã xong mà mạch phân phối lại hết . Vậy bác Gmar có thể post sơ đồ đấu nối lên trên này để em tự làm mạch in dùng tạm vậy và cả sơ đồ đấu nối bo nguồn nữa nhé đang sẵn hóa chất thừa từ TDA . Thanks Bác Gmar
Sorry bác Phinam . Theo mức độ ưu tiên thì: 1. Via 2. Rumbeng 3. Blue_wave 4. Natilus 5. HUNGHKQ 6. Tyro 7. NgocThien 8. Apcc1234 9. Thanhtruc03 10. Quangminh 11. HBTrung 12. rfc647 13. Nokia123a 14. acuti 15. Thienma 16. busuavoi 17. Teablue 18. pdq 19. ducvu 20. Phinam 21. vsp <-- bác vsp đã post TDA lên tuy chưa hoàn chỉnh. 22. qcvsp Các bác cứ đăng ký, đợt này chưa có thì sẽ được xếp ưu tiên vào lần sau. Biết đâu có sẽ người chưa làm và nhường lại cho các bác lần này. Gmar.
Các bác có thể post cái danh sách vật tư cần thiết cho LM3886T không? Em thấy board nguồn của bác Gmar dùng Diode chỉnh lưu gì lạ quá, em chưa thấy bao giờ. Hic! Không phải tại em lúa quá hay không? Nếu vậy thì em có thể dùng Diode chỉnh lưu bình thường hay không? Các tụ đấu song song diode đó em có thể sử dụn gkhi mà em dùng Diode thường được không? IC LM3817, TIP2955 có cần tản nhiệt không? MUR1560 có thể thay bằng Diode thường được không? MẠch của bác Lomoto thì có đến 2 sơ đồ, vậy nếu nguồn của em là 24-0-24 thì đấu như thế nào? Còn 02 tụ lớn (Cs) trong mạch của bác Gmar có cần thíêt không? Đó là tụ lọc nguồn phải không? Có một Topic mà bác Via nói là không cần tụ lọc nguồn lớn nằm gần TDA7294 sẽ bị ù! Như vậy có đúng với LM3886T không. Em có ý kiến như thế này: Sau khoảng gần 8 trang chủ đề rồimà những Newbabi như em không thể hình dung ra được cái Shema của LM3886 là như thế nào? Bộ nguồn nào là tốt nhất, dễ lắp và quan trọng là không sụt áp khi tiếng Bass xuống sâu. Nếu nguồn giốngnhư TDA thì dễ rồi, nhưng em cũng muốn tự làm một bộ nguồn khác có chất lượng cao hơn.(DIY lần sau phải chất lượng hơn lần trước chứ). Nếu có một Lít vật tư và cũng có luôn một sơ đồ tổng thể vềcách đấu nối tín hiệu giống như đối với TDA 7294 thì tụi em dễ theo dõi biết bao nhiêu. Đôi lời cùng các Mod. Em dư định là MOD lại bộ loa DIY của em thành Bi-wire. Sẽ lắp amply 2 trong 1: TDA cho Mid và tep, LM3886 cho Bass. Và quan trọng là tiếng Bass em sẽ phải dùng phân tần chủ động rồi. Lần trước khi em mua thùng loa 3 way ngoài Nhật Tảo thì em mua luôn bộ phân tần thụ động 3 đường tiếng. Bây giờ em tách loa Bass ra riêng, Mid và tep riêng thì bộ phân tần này không dùng cho loa Bass nữa. Bác nào có kinh nghiệm về viêc này thì giúp em với. Câu hỏi của em có thể không thật sự liên quan đến chủ đề LM3886, nhưng em cũng không muốn mở thêm Topic nửa, dành "đất" để ta làm các việc khác các bác nhỉ! Cho em xin lỗi các Mod! Dù gì thì cũng là ứng dụng tương lai của LM3886 mà! Hì hì. Các Mod đừng xóa nhé.
- Diode dùng là lọai FRED, bác có thể dùng diode cầu 25A-35A, tụ đấu song song có thể dùng cho tất cả các lọai diode. - Nguồn 24-0-24 có chấu center nên dùng bo nguồn như TDA, muốn dùng như trên phải có 02 cuộn riêng biệt. - Tất cả các thiết kế Amp dùng IC của các hãng lớn đều dùng tụ hóa // tụ 0.1 gần chân nguồn IC. Đó là điều căn bản. Nhất là khi dây nguồn từ bo nguồn chạy qua bo IC quá dài. - Nếu lắp không đúng thì dù có dùng tụ lọc nguồn lớn hoặc không dùng đều ù như nhau. Sơ đồ của LM3886 ở đầu trang... Bác nói đúng DIY lần sau phải chất lượng hơn lần trước nên chủ đề này khuyến khích tự mò mẫm :lol: Đùa thôi vì mọi người hơi bận nên chưa có thời gian. Gmar.
Do em có việc bận trong thời gian vài tháng nên tạm chia tay với DIY Gainclone LM3886 Power Amp, Bác Gmar cứ cấp cho các thành viên có nhu cầu trước ạ. Khi nào bắt đầu em sẽ liên hệ xin sau. Thanks. PS: Album "Chat với TDA" của Bác nghe đã quá, em sẽ lại tiếp tục nhân bản cho VT, tuy em chưa ráp LM3886 nhưng khi nào có album "Chat với LM3886" Bác nhớ giành cho em 1 bản nhé :lol: :lol: :lol:
Anh Aries ơi! Anh có thể chỉ chỗ cho em mua cuộn dây trong mạch của LM3886 được không? Em định ngày mai đi Nhật Tảo mua linh kiện luôn, nhưng cũng sợ mua không đủ cho nên em đang tổng kết lại những thứ cần thiết. Các Mod có thể thống kê linh kiện được chưa ạ! Thanks!
Ặc ặc, anh Aries chưa làm LM3886 nên không biết giúp thế nào. (đã gửi mạch in LM3886, 02CD, đề can dự phòng cho bentre sáng nay) Rgds,
Hic hic! Vậy thì em nhờ ai đây? :lol: Khi nào thì em nhận được vậy. Hi vọng là hãng hàng không Việt Nam Air line không phải để em chờ lâu. Hì hì. Cám ơn anh Aries.

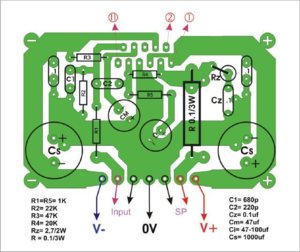

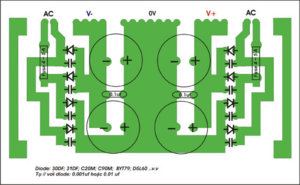

Mạch in bo LM3886 và bo nguồn. R/3W= Gồm cuộn dây L=0,7uH đấu song song R=10ohm/3W. - Cuộn dây L, dùng dây đồng cách điện 1mm quấn 14 vòng quanh lõi 7mm. - Nếu không dùng LR dùng điện trở 0.1ohm /3W thay thế. - Mạch Zobel (Rz=2.7ohm; Cz=0.1uF) có thể bỏ đi nếu mạch không bị dao động.

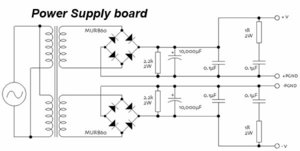

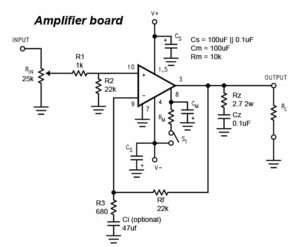

Em có mấy ý kiến thế này: 1. Gainclone đã nhiều người lắp, các bác vào http://www.diyaudio.com\chipamp thì rõ. Do vậy ta cứ theo kinh nghiệm của người đi trước mà làm cho nó đạt kết quả tốt. 2. Trong mạch nguyên bản của Gaincard có 2 điều đặc biệt mà các DIY cần tuân thủ: Đường hồi tiếp ngắn (hàn luôn điện trở hồi tiếp nên cẳng của IC) và Chỉ sử dụng tụ nắn với trị số nhỏ (1000uF) nằm ngay gần IC (các bác xem hình mà bác Planete post là rõ), không dùng tụ ở phần nắn. 3. Một số người thử thêm tụ trị số lớn vào phần mạch nắn để hi vọng cải thiện tiếng bass nhưng kết quả thì lại ảnh hưởng rất lớn đến phần treble 4. Sau đó một số người, trong đó nổi bật nhất là Carlos Filipes, đã tính toán trị số cho mạch Snubber. Các kiểm nghiệm sau đó đã chứng tỏ thiết kế này thực sự improve chất lượng của Gainclone rất nhiều. 5. Như vậy theo em các bác nên lắp theo mạch mà mấy chú tây đã kiểm nghiệm. Bản thân em thì lấy luôn mạch trong bộ kit của BrianGT ra làm vì nó đơn giản và có nhiều người lắp rồi. Cái mạch nó như sau: Cái PS nó như sau: http://www.vnav.net/files/briangt_power_supply_121.jpg
Bác nhân rộng cho mọi người cùng lắp được thì tốt quá ! Nhiều bác DIY được AMP có cá tính riêng giống như bác soz thì Forum mới phong phú và thú vị :wink:

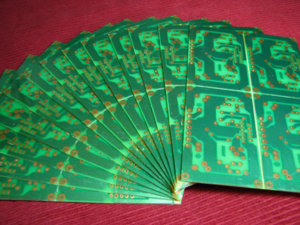

Hàng về, hàng về! Bo mạch in LM3886. Một vài chỗ có khoan nhiều lỗ để các bác có thể dùng các loại tụ, trở, to nhỏ khác nhau. Trước khi cắm IC vào hàn, nên bẻ 2 hàng chân nghiêng nghiêng, để vỏ IC được áp sát vào miếng tỏa nhiệt. Sẽ giao hàng vào ngày mai cho Tổng đại lý Rumbeng. Gmar.
Cho em xin phép spam 1 tý: Hình trên chứng tỏ lại có một canh bạc DIY mới mà bác Gmar làm nhà cái ! :lol:
Tin nóng! LM3886 mua bên trong chợ Nhật Tảo chỉ có 18K 1 con IC loại vỏ nhựa. Trước giờ mua bên ngoài, kế tiệm Ngọc toàn bị cứa 31K 1 con :cry: Si-rô nha 1 con IC chứ không phải 1 cặp :lol: Gmar.
Thôi chết em rồi, lỡ mua 1 cặp LM3886 - 60K tháng trước rồi. :lol: Bác Gmar có còn ở trong chợ không ? cho em gửi 10 cặp nhá ! :lol:
có vài ba con LM3886 rồi đó: soz, gmar, HUNGHKQ... Sở dĩ không dám phát động ngay phong trào LM3886 bởi vì sợ ảnh hưởng tới phong trào TDA7294 thôi.
