Gainclone LM3886 Power Amp

Mạch này là em làm cho một Bác trong Sài thành, để em hỏi xem Bác ấy có dư ko đã!



lm mà chơi mấy con làm 1 thì chỉ tăng công suất thôi!
mà muốn tăng công suất, mà đầu tư cho 3886 thì một phen đi chợ không mua được gi! :mrgreen:



mạch này sao Bác Long không làm thêm cho anh em nào cần nhỉ :mrgreen:



Ý bác quanghao là dùng nhiều con LM3886 sẽ không có hiệu quả trong việc tăng công suất? Như vậy, muốn tăng công suất có giải pháp nào không? hay là dùng con IC khác?
thanks



Ý EM LÀ TĂNG CÔNG SUẤT NHƯNG GIẢM HI-END! :mrgreen:



Không phải đâu bác ơi, tại trình độ diy mình không đủ khả năng làm cho nó vừa tăng công suất lại vừa hay hơn đó thôi, dùng nhiều con thì công suất tăng lên nhiều lần. Con Pow hi-end Jeff Row land Power M10 300W xài 6 con LM3886 (2 kênh) nổi tiếng họ bán tới 7000->8000 USD, đồ secondhand giá cũng phải 3.500USD

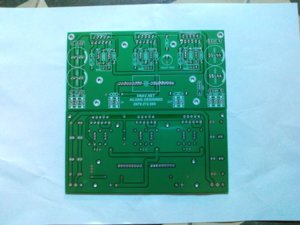

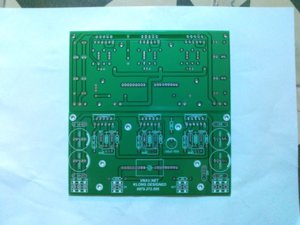

Vài hình ảnh mời các Bác thưởng lãm!



Em nghĩ rằng đây là một con rất dễ làm, chi phí thấp kể cả dùng linh kiện tốt mà chất âm thì quá ổn với mức đầu tư , như vậy nó là một ChipAMP công suất khá, và đễ chịu đối với những ACE mới tham gia con đường DIY đầy đau khổ.



hấp dẫn rồi đấy nhá bác long :mrgreen:



Bác Long đã bắt đầu chưa vậy :lol:
có IC chưa?



Em chưa có IC, Đang định ra chợ mua tạm mấy con hàng anh Ba giá rẻ về làm trước Bác ạ!



mạch này sao chạy 3 ic hả bác, bác chơi 2.1 à ?



3 con 1 kênh Bác ơi!



cụ chơi theo thiết kế của hãng nào mà......hoành tráng thế



hình như mạch này,phải k bác Long
ặc!600w/2 kênh,nhà yếu yếu,quýnh sập luôn đó nhe!hehe



Nó đây cụ ơi, PA 150, 3 con/kênh ra 150w loa 2,7ohm.
http://www.shine7.com/audio/pa150.htm
có thể đấu cầu (dùng 2 cái ampli này làm mono block), dùng ngõ vào balance, oánh ra 300w/kênh, khiếp!



Có bác nào thiết kế được dùng LM3886 mà thành Pow 7.1 được ko ạ



Bác longpcb ơi bác cho nhìn mà không cho sờ mó mân mê gì hết thì ngứa lắm bác ơi ...



Bác thủ hỏi Bác Star xem có thể Bác ấy có thuốc chữa được bệnh ngứa của Bác đấy ạ! :lol:



Bác lay out chuyên nghiệp quá!
Nếu được layout lại Bác có thể Bế mấy em trở gần IC vào sát phần IC thêm chút nữa sẽ tốt hơn nữa! * câu chuyện nho nhỏ**
thanks



Theo mạch này cái biến trở 50K chỉnh như thế nào? các Bác chỉ em với :lol:



Xin lỗi Bác em cũng chưa rõ là nó chỉnh thế nào vì cái này em làm theo đặt hàng của Bác Star :lol:



Mạch này in cái ủi ngay!
ai thích vẽ tay lấy đây khoan lỗ.
em có update lại chân lk to thêm chút.



Thêm mấy tấm hình em mới làm 1 cái intergrated nè. Nửa ta nửa Tàu. Nghe ấm quá trời luôn!
