Vậy em là nạn nhân thứ 3 rồi, sau bác gmar và ARIES, đúng là "dục tốc bất đạt" Ngoài ra Em còn nghe thông tin là 1 con TDA7294 trong chợ giá 18K đồng, nhưng chưa kiểm chứng nơi bán và chất lượng, phần này phải dành cho acuti và thienma
Em cũng dính thuốc chuột rồi, mua từ tháng trước bây giờ vẫn chưa làm mà đã hạ giá rồi, tưởng phải lên giá chứ nhỉ
Chậm chân rồi, board mạch của GMAR sắp lên đường len lỏi ra cả nước rồi . Bác Macao dành thời gian cho món nào mới rồi 30/4 tung ra cũng chưa muộn Xin xin thông báo : đã nhân mạch của bác GMAR , em có nhu cầu thì liên hệ em : 0903737696 .
Quéo quéo!!!!!Cấp cứu! Cấp cứu!!!!!!!!!!! Cấp báo là LM3886 của em không thể cất tiếng hát chào đời được. Từ lúc 16h30pm đến 22h30pm ngày 13/03/2006 em cặm cụi khoan lỗ mạch mà anh Aries gửi tặng. Sau đó gắn linh kiện vào, kiểm tra thật kỹ các linh kiện. Không sợ sai chiều linh kiện mà chỉ sợ gắn nhằm vị trí (râu ông nọ cắm cằm bà kia --> Bùm chéo). Em kiểm tra điện áp nguồn: V+ --> Mass: 29.80VDC, MAss --> V-: 29.78 VDC. Quá OK! Sau đó em bật nguồn cho em LM3886 chạy không tải khoảng 5 phút. Không thấy nóng, cũng không có tiếng bùm chéo xãy ra. OK!!!! Bước tiếp theo: kiểm tra điện áp trên các chân 1,5 so với Mass: 29.5VDC, chân 4 so với Mass: 29.5 VDC. Quá OK luôn. Sau khi đã kiểm tra xong em liền cấp tín hiệu từ Sound card máy tính vào. Trước khi nối với LM3886 em đã kiểm tra tín hiệu với loa Nansin để chắc chắn là có tín hiệu ra. Khi nối với LM3886 xong, em hồi hộp bật điện rồi tắt điện ngay. Vẫn không thấy sự cố gì. Sau đó em liền cho em nó chạy thử thì hởi ôi: Speaker của em không nghe thấy một tiếng sột soẹt gì cả. Kiềm tra áp ra loa: không có tín hiệu AC. Như vậy nghĩa là không có tín hiệu ra loa. Em lấy đồng hồ số (Samwa- Cd800) kiểm tra tín hiệu vào thì thấy cũng không có gì thay đổi theo tiềng nhạc cả, vẫn là 0.005VAC. Như vậy là sao hả các bác. Bệnh gì???????????Khi em đo kiểm tra điện áp vào ở chân Input thì nghe thấy tiếng lột xột rất nhỏ trong loa. Loa của em không hư đâu nhé. Logitech đấy!!!!!!! :lol: 1. Các bác có cách nào chỉ giùm em cách kiểm tra có tín hiệu vào từ máy tính hay là CDP không?? Em nghỉ là điện áp ra sẽ thay đỗi theo biên độ của tín hiệu từ CDp, nhưng đo thì không thấy thay đổi gì hết. Ngay cả khi em nối vào loa Nansin thấy nó hát ầm ầm mà tín hiệu vào vẫn là 0.005VAC. Em không hiểu nỗi! 2. Em kiểm tra sơ đồ thì thấy có 02 tụ C1, C2(680p, 220p), tất cả em đều dùng tụ kẹo hết (màu xanh và màu đỏ). Vậy sơ đồ này có gì cải tiến? Vậy các bác giúp giùm em. Chiều nay em làm tiếp!!!!!!!!!!!!
Hình như có gì đó ngay chỗ mạch Mute hay sao ấy. Này nhé: chân số 8 hiện tại đang nối xuống V- bằng điện trở R3, 47K--> như vậy có phải là LM3886 đang ở chế độ Mute phải không? Nếu muốn em nó khóc thì phải tháo em R3,47k ra chỉ để lại em Cm, 47u thôi. Có đúng không vậy các bác. Em đang chở tin đây! :?:

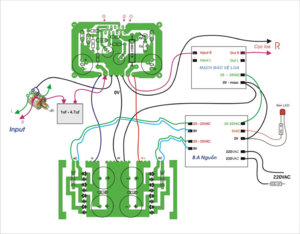

Hai tụ C1, C2 chống dao động và nhiễu cao tần. Theo sơ đồ bác gởi lên: - Không dùng tụ nối tầng. - Sai trị số R2, R2=22K không phải 1K. - Mạch lọc Cs, C=0.1uf ở các chân nguồn (-) và (+) vẽ sai. Nguồn + - phải được cấp vào các chân 1,5 và 4. Các đầu tụ còn lại nối mass. - Bác nên post layout, hoặc chụp hình bo mạch làm thực tế mới biết được, đưa sơ đồ lên thì chỉ đoán mò thôi. Nhiều khi nói là làm đúng theo sơ đồ rồi, nhưng thực tế do hàn nhầm hoặc sai sót ở đâu đó không thể tả bằng lời đuợc. - Bác có dùng mạch bảo vệ loa không? - Bác nên tham khảo thêm bức tranh LM3886 đã post. @ tivoi: Các bo mạch vẽ bằng CorelDraw. Tí liên lạc với Rumbeng để nhận mạch in TDA và LM. Gmar
Chào bác Gà... Em xin đăng ký một bộ board mạch cùng đầy đủ linh kiện để ráp ( không cần biến thế nguồn) có được không ạ !!! Em rất thích ráp mạch của bác mà không có thời gian đi lựa từng món đồ. Em dự định sẽ lắp nó vào dàn chassi có sẳn của một amply bán dẫn : có phần pre dùng đèn, công suất dùng sò. Việc phối ghép nó chắc hơi phức tạp, nhưng đời mà cái gì cũng đơn giản quá thì không còn gì thú vị phải không Bác Gà... Khi nào Bác gom đủ đồ thì nhắn em ra cafê Dung nhận hàng, Cám ơn rất nhiều !!!
Em mua không được mạch bảo vệ loa! Hiện tại em cũng không tỉm ra tụ dầu dùng để nối tầng nữa! Có bác nào có để lại cho em được không? Sơ đồ em đã sửa lại rồi. Các bác kiểm tra giúp em nhé. R3 có cần không?
Con LM3886 giá 18.000đ/con là đúng rồi. Còn con TDA7294 thì 28.000đ/con.Em chưa tìm được chỗ nào rẻ hơn giá này hết.
Em rất tiếc vì dạo này em cũng bận, hơn nữa em mong muốn mọi người tự tìm linh kiện và tự ráp cho chính mình. Thật ra em cũng không nhận lời nhiều bác rồi nên nếu bây giờ lại OK thì cũng không được. Mạch in em đã giao cho bác Rumbeng hết rồi nên bác liên lạc để lấy mạch nếu còn vì số lượng lần này không nhiều và ưu tiên cho những bác đăng ký trước. Gmar.
Bác xem lại cực tụ Cs tại chân 4 IC, tụ Cm tại chân 8, tụ nối tầng có trị số từ 1uf tới 4,7uf. 47uf thì lớn quá. Sao bác lại không thích R3 nhỉ? :roll: Vì chân 8 IC cần một nguồn dòng âm khỏang (-) 0.5mA để thiết lập chức năng làm câm tiếng về off. Nếu không có R3 thì LM3886 sẽ im hơi lặng tiếng luôn đó bác. :lol: Gmar.
Đúng như bác Gà nói, em tháo R3 là emnó im luôn. Thông báo! Thông báo! Em LM3886 của emđã khóc cả left và Right. Nguyên nhân: Jack RCA đểu cắm mãi mà không ăn. Cảm nhận: tiếng Bass hơn TDA nhưng nghe chưa trong trẻo lắm. Vấn đề lớn: độ lợi thấp hơn TDA, mở Maximum thì cũng chỉ bằng khoảng 2/3 âm lượng TDA. Vậy em khắc phục thế nào? Tiếng trung thì nhỏ hằn đi,tép rất ít. HAy do linh kiện chuối quá./ Khi mua em bảo mua đồ lắp amp Hi-end mà lị. Thử trên cùng CDP. CÁc cao thủ cho ý kiến. :?:
Từ bãi giữ xe đối xéo tiệm Ngọc, bác đi vào chợ khoảng 10 hay 15 gian gì đó, nhìn bên tay trái, sẽ thấy có 1 tiệm bán mấy cái tụ lớn nhiều lắm, có cả điện trở luôn.Và đối diện chỗ này cũng là chỗ bán tụ lớn luôn đó.Bác cứ hỏi con TDA và LM là ở đây có hết.Mình mua 2 con LM và 2 con TDA trong này rồi.Bác Acuty cũng vậy. Bác GMAR cũng biết chỗ này luôn đó.
LM3886 có pre đèn nghe sẽ hay hơn, lúc đó có thể dùng cụm R4, R5 với giá trị đề nghị của datasheet là 20K và 1K. Nếu muốn tăng độ lợi lên một chút, bác thay thay cụm điện trở R4,R5 ==> R4=22K; R5=680ohm. Bác dùng tụ input loại gì? tụ C3 nên dùng loại tốt, có thể tăng trị số lên 100uf hoặc bỏ tụ này đi nối R5 xuống mass luôn. LM3886 thì trung trầm và bass hơn TDA7294 nhiều lắm.
Xin phép spam một chút: có ai ở Đà Nẵng sắp lắp LM3886 không ới một tiếng để cùng đồng hành nghe. Nhân tiện xin bác Gmar xá cho 1 cặp bo nhé. Đa tạ.
Để em tổng hợp lại rồi gởi cho bác rùm nhé !, mà loacaset xong chassis TDA7294 ?,bật mí tí Nati đang kỳ công cho chassis TDA. Các bác liệu đấy. (em lộn topic ) @ dachue: anh yên tâm, nếu có sẽ chuyển liền cho anh.
tí gởi lởi củm mơn đến bác gmar tí vừa nhận được cái PCB LM từ tay bác rùm tí sẽ hoàn thành sớm. hichi tí về tí bẻ 2 cái ra bị sứt mất 1 miếng huhuh
