Bác Gmar đây rồi, cho em hỏi ké với: Cách tạo một cuộn dây thế nào hả bác? Bác có công thức hay cách tình toán cụ thể nào không? Vì em muon làm cuộn 0.82mH và 1.2 mH thì làm thế nào?
Báo cáo bác Rùm, bác Gmar em đã hàn và ráp đủ linh kiện lên mạch của các Bác cho, với sự hỗ trợ của thằng nhóc cu nhà em ( đang tập cho nó quen với mạch và cách hàn chì mạch in...). Được sự giúp đỡ nhiệt tình của Bác HungHKQ đã cung cấp gần như toàn bộ R, C cho mạch, bây giờ chỉ còn ráp IC, mạch nguồn : em có sẳn cục nguồn 25 VAC, nếu nắn ra DC thì lên khoảng gần 35 VDC không biết IC chịu nổi không, hay phải thay cục nguồn áp nhỏ hơn... Bác Gmar thấy em dùng cục nguồn hiện có được không??? Xin cho ý kiến, để em tính và đi mua luôn thể...Cám ơn !!!
Em đang dùng 28VAC/8A ra khỏang 35VDC. Chạy không thấy vấn đề gì. Con LM3886 này chạy áp thấp hơn TDA7294.Theo National thì: - Nếu dùng loa 8ohm thì nguồn (+)(-) 35VDC - Dùng loa 4ohm thì nguồn (+)(-) 28VDC Thực tế thấy các bác khoai tây thường dùng 30VDC trở xuống, rất ít ngừơi dùng áp cao. Gmar.
Bác Rùm ơi cho em đăng ký một bộ với nhé. TDA của em đã hoàn thành rồi, hôm nào mượn cái chộp ảnh của loacaset về nháy một cái để báo cáo.Hy vọng lần này DIY chuyên nghiệp hơn, phong cách hơn. @: Cái tay Loacaset này nhanh tay ghê :roll:
To bác Gmar : nghe lời các bác em đi tìm LM 3886 ( giá 18 K/con),nhưng hỏi khắp chợ NT không chỗ nào có LM , ngoại trừ một chỗ duy nhất có ( quầy cách chừng 15 m từ đầu chợ đi vào ) nó hét giá 35 K/con không bớt... em bựt mình quá đi hỏi gần hết chợ, nhưng không chỗ nào có...chắc nó gom hàng đầu cơ nâng giá... :evil: :evil:
Em có sẵn nhưng không mang theo. Nếu không gấp chiều thứ 7 đi chợ NT cho vui, buổi sáng em trực ở cty. Hoặc thứ hai em gởi. Gmar.
Cám ơn bác Gmar , đã hỏi lại bác Acuti chỗ mua LM 3886, chắc phải đi lùng thêm tua nữa rồi. T bảy, CN này em mắc bận về quê không đi được với bác, hẹn khi khác. Với lại cũng đang nóng, muốn thử ngay tối nay...
Báo cáo Bác Gmar đã mua được LM 3886 với giá 25 Đ/em ( chỗ ddiện với bà hét 35 đ), còn cửa hàng ngoài đường thì giá 31 Đ, sao giá linh kiện mà cũng trôi nổi như giá vàng đang trong cơn sốt vậy nhỉ !!! :wink: :wink: , khi đến mua thì hỏi nho nhỏ, ra giá cũng thầm thì...chắc sợ lộ bí mật mua bán, ngộ ghê.. :wink: :!:
EM VỪA HOÀN THÀNH TDA-7294 XONG,THỪA THẮNG XÔNG LÊN EM MUỐN TIẾP TỤC KẾ HOẠCH TIẾP THEO.ĐÓ LÀ LM-3886 CÁC ANH CÓ THỂ GIÚP EM MỘT BỘ MẠCH CỦA LM-3886 THÌ TỐT QUÁ,SÁNG MAI EM SẼ BẮT ĐẦU ĐI MUA LINH KIỆN . EM Ở HN. XIN CẢM ƠN CÁC ANH TRƯỚC.
Nếu các đồng chí HN không trả nhời trong vòng 48 giờ, em sẽ gởi . Nhưng cho em cái ảnh củaTDA7294 cái đã
BÁc GMAR có bo của em này chưa vậy? share cho anh em mod với Nhìn của bác gấu quá em thấy thèm quá mà em này chơi tốt với loa cỡ nào hả bác? (thông cảm NEWBIE mà)
Gởi bác GMAR - v/v bo nguồn LM3886 -Hôm thứ bảy và CN vừa rồi được rảnh, em mới bắt tay vào làm con LM3886. Nói chung mọi việc lần này thuận lợi hơn làm TDA nhiều lắm. Sau khi hàn xong mọi linh kiện, chỉ còn khâu cuối cùng là đấu nối board nguồn vào bo LM, thì em chỉ đấu điện từ cục transformer vào bo nguồn để kiểm tra trước. Đo điện áp ra thì thấy ở cọc V- là -33.8V, ở cọc V+ là 33.2V. Như vậy thì quá tốt rồi. Nhưng sao em thấy cục transformer nó kêu và nóng lắm, độ nửa phút sau thì 2 em cầu chì 5A lên đường. Do mấy cái tụ còn tích điện nên khi em đo V ở 2 đầu V+ và V- thì vẫn trị số vẫn như cũ. Em gắn thêm 2 cái cầu chì 5A khác vô thì lần này cắm điện được 5 giây lại đứt tiếp. Tức mình, em thay 2 cái cầu chì 5A bằng 2 cục CB 6A, kết quả là CB bên trái thì đóng vô được chút xíu là tự ngắt, còn cục bên phải thì cứ đóng được 2 giây lại ngắt, rồi lại đóng ngắt như vậy hoài. Trong lúc này thì cục transformer vẫn kêu như vịt đẻ. 2 phút sau, cục transformer này lên đường, sờ vào muốn phỏng tay luôn. Em cứ tưởng là mình mua phải cục transformer dởm, lần này đi mua cục khác, 25V đôi, 10A của THT giá 75.000đ. Bà bán hàng nói đây là cục tốt nhất rồi.Rút kinh nghiệm lần trước, lần này em kg đấu vô bo nguồn LM liền, mà cắm ở ngoài khoảng 5 phút trước, thấy cục này chạy rất êm và mát, vậy là yên tâm. Em bắt đầu nối vào bo nguồn. Cục transformer bắt đầu kêu tiếp, và CB bên trái lại ngắt, và CB bên phải thì đóng ngắt liên tục. Em rút điện ra liền.Sờ vào transformer thấy nóng rồi.Sợ cục này lại hư tiếp nên em bắt đầu đấu từng kênh vào bo nguồn. Khi đấu từng kênh bên trái hoặc kênh bên phải vào thì V+ và V- ra rất tốt, tuy V của 2 bên có chênh nhau khoảng 2 đến 3V.Và transformer chạy rất êm, không nóng, CB không ngắt. Nhưng hễ đấu 2 kênh vào 1 lúc là mọi việc lại phức tạp, CB ngắt, transformer kêu và nóng. Lần này, em nhìn lại schema bo nguồn, và theo suy luận của em, thì có chỗ không ổn.Em có gởi cái hình đính kèm, bác GMAR xem thử có đúng không nha. Giả sử ở cọc AC bên trái là chu kỳ (+) thôi, thì dòng điện sẽ đi theo hình màu xanh dương, và như vậy sẽ có một nguồn DC đi ngược vô cọc AC bên phải của transformer, tới đây em mới hiểu vì sao cục transformer của em nó kêu như vịt đẻ khi em gắn đủ 2 kênh và tại sao gắn từng kênh thì không có hiện tượng này. Nhưng em thắc mắc một chỗ, nếu như suy luận của em đúng, thì sẽ không có ai làm thành công bo nguồn này cả.Em và bác HungHKQ thì thất bại, nhưng bác GMAR và Acuty lại thành công. Do đó, em nhờ bác GMAR và các bác trên này xem thật kỹ lại mạch power này với, phát hiện chỗ sai ở đâu để bà con cô bác trên forum mình được nhờ. Em xin hết ạ.
Board mạch nguồn như thế là đúng, Em nghĩ có lẻ do : 1- Cuộn dây quấn bị đảo pha : Bác đấu dây từ cục biến thế vào board mạch nguồn có sự đảo pha giữa 02 cuộn dây, hãy tháo dây vào mạch LM, bo nguồn và thử lại bằng cách : để thang đo VAC , dùng một dây nối để câu nối tiếp 02 cuộn dây AC 25 V, nếu đo hai đầu ngoài cùng được 50 VAC thì hãy đánh dấu thứ tự 1,2 cuộn I và tiếp theo 3,4 cuộn II từ trên xuống( tức là đầu 2 và 3 là điểm nối nhau khi thử) và sau đó tháo điểm nối ra . Hàn dây lại vào bo nguồn theo đúng thứ tự đã đánh dấu 1,2,3,4 vào bo nguồn từ trái sang phải hay từ phải sang trái cũng được, nhưng phải đúng theo thứ tự đã đánh dấu. sau đó thử hàn lại vào mạch LM, nếu vẫn còn bị thì do bo mạch LM. 2 - Do mạch LM : mạch bị chạm, IC bị chạm mass ( lưu ý coi chừng lưng IC áp vào toả nhiệt có bị chạm mass điểm nào không) mạch in trên bo mạch cũng có thể bị chạm vào toả nhiệt ( sẽ bị dẫn chạm mass) .... Vài dòng tham khảo cho bác kiểm tra lại, nếu có gì hãy thông báo tiếp cho anh em rút kinh nghiệm...em cũng đang ráp...nhưng chưa thử :lol: :lol:
1. Thứ nhất, em xác nhận rằng không hề có việc hàn dây bị đảo pha. 2. Thứ hai, em mới nối bo nguồn và biến áp thôi, chưa cấp nguồn vào bo LM, đã xảy ra hiện tượng trên rồi.
Nếu bạn đảm bảo board nguồn hàn đúng thì ko có gì phải lo cả,chỉ cần đảo đầu dây ac ở 1 trong 2 vế,mọi việc sẽ ok.
Re: Gởi bác GMAR - v/v bo nguồn LM3886 1&2. Nguồn có 02 cuộn riêng biệt, không phải nguồn có center như của TDA. Nếu dùng nguồn có 02 cuộn riêng biệt thì đường dòng điện đi như vậy không hợp lý. Thực chất mạch nguồn này là dùng 02 cuộn AC riêng biệt, nắn lọc thành 02 nguồn DC riêng biệt và chồng nối tiếp lên nhau, lấy nguồn âm và dương của 2 bộ nguồn nối lại thành điểm 0V. Điện áp lệnh nhau 2V- 3V là quá nhiều, xem lại nguồn AC, linh kiện. 3. HUNGHKQ bị đứt cầu chì hòai là do tụ 0.1uf nối tắt. Sau đó mạch này đưa cho bác Acuti, bác Acuti đã phát hiện chỗ bị châp và hiện nay dùng tốt. - Mạch không có gì sai, cứ yên tâm mà làm, nên check lại hàn có đúng chiều hoặc sai sót gì không? - Khi thử nên nối đầu 220VAC của cục biến thế vô 110V để giảm điên áp thứ cấp cho an tòan, khi ổn rồi mới đấu vô 220V. - Dùng bo nguồn của TDA thử xem các bo mạch LM3886 họat động bình thường chưa. Gmar.
CÁC ANH ƠI GIÚP EM BỘ MẠCH CỦA LM3886 ĐI. ĐỂ EM TRANH THỦ 4 NGÀY NGHỈ 30-4 SẮP TỚI SẼ Ở NHÀ THI CÔNG. CẢM ƠN NHIỀU.

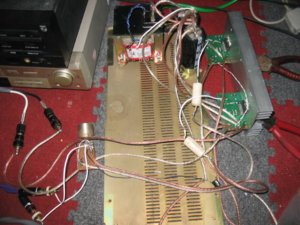

Vậy thì đích thị do Bác hàn lộn chiều con diode nào đó rồi ( có đến 08 con...), hoặc tụ trên mạch nguồn có vấn đề, việc nguồn V+ và V- có độ chênh lệch từ 2 v trở lên là không thể cho chạy thử với LM được rồi, có thể làm hư loa, hư IC ( nếu không có mạch bảo vệ loa). Tối qua em đã cho mạch LM chạy thử với nguồn lên đến +/-36 V và amply đã cất tiếng hát : chỉ còn vấn đề phải làm lại tản nhiệt cho tốt hơn, và một mạch LM tiếng cực trong (không có tiếng sôi, ù, xì...), một mạch bị có tiếng sôi nho nhỏ phát ra loa, chưa biết do bị nhiễu từ cái gì ?? :wink:
Chắc là tới cuối tuần này em sẽ bỏ bớt mấy con tụ 102 đi.Còn diode thì đã kiểm tra, không có con nào lộn chiều hết. Còn điện ra chênh 2,3V em nghĩ là do em mới đấu có 1 kênh AC, còn khi em đấu 2 kênh 1 lúc thì chỉ chênh nhau có 0.2 tới 0.4V thôi. Cám ơn các bác đã tận tình chỉ dẫn.
