Bác giữ lại bộ PCB thôi, vứt hết mấy cái tụ trở đó đi, hàng china nhái đó bác ơi. trở này vất mưa chân gỉ đen thui và nam châm hút ầm ầm. Cái volum đó hả cho em em ném luôn theo đám trên, chịu khó nhặt ít lk trong main japan đó còn xịn hơn bọn này. Tụ trên bo kia cụ mân mê một lúc thì chữ cũng mờ luôn. Trở dale dây quấn 5W cụ mua về 1 con lấy móng tay ấn mạnh để lại vết móng tay luôn, trở xịn thì xin mời cụ ấn tha văn hồ. Seven years! Biết đâu chừng mấy công ty Nhật đó cũng nhập linh kiện từ China thì cũng bù trớt , hàng China cũng có nhiều loại

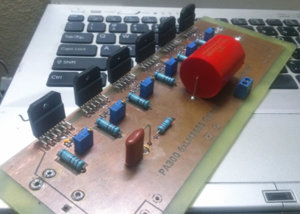

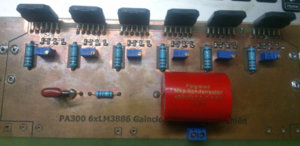

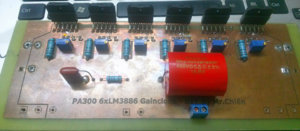

LM3886 hết HOT rồi hay sao mà im ắng thế các huynh. Em update dự án của em cho nó HOT nè. EM hoàn thành dự án hơi lâu vì mãi em mới tìm được chân lý ủi mạch 2 lớp với đường mạch siêu bé.

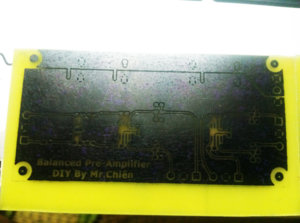

Tiếp ah...hi Tiện thể cho em hỏi Pre này sử dụng Buffer LME49720 và OPA1632 chất âm liệu có ổn không ah !? http://www.shine7.com/audio/bpre.htm Mạch em ủi xong và linh kiện cũng đã đầy đủ, chỉ việc hàn là xong nhưng không có loa để test...

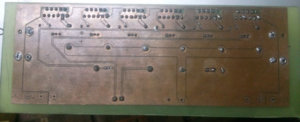

Nói thì khó lắm anh ah !? Em mua 10 tấm A4 Board đồng 2 mặt FR4 thì em phá hỏng mất 6 tấm. Cứ ăn mòn xong mang khoan thì lệch liệc linh tinh. Cũng chẳng phải chân lý gì đâu ah !? Chỉ là em đã rút ra được kinh nghiệm để có thể ủi được mạch cực kỳ chính xác thôi ah !? Có những mạch sau khi ăn mòn xong em soi thấy rất chuẩn nhưng khi khoan thì...Khoan cũng cần có kinh nghiệm nữa ah...

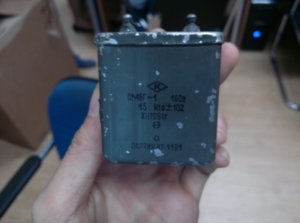

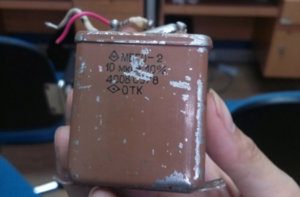

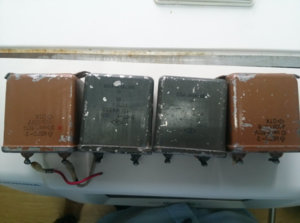

Tụ Input màu đỏ 10uF của em ở trên so với tụ dầu trong máy thông tin liên lạc của Liên Xô thì chất âm thế nào các cụ ơi.
Mạch của bác sweetlove là rất đẹp, nhưng lưu ý những đường mạch in chịu dòng thì làm to tí không sẽ bị thiếu dòng đấy ạ.
Đường đi nguồn của em rộng 5mm liệu có bé không ạ ? Chưa có Power Suply xịn cho nó nên em dùng nguồn đối xứng +-15V dùng 7815 & 7915 để test thử. Kết quả kiểm tra như sau: - Khi chưa lắp bo Lm3886 vào nguồn, đo nguồn được +-15V. Khi lắp bo LM3886 vào thì đo nguồn được +4,72VDC và -11,78VDC (nguồn mất cân bằng như vậy liệu có phải sai gì không ạ). - Tại đầu ra loa đo DC được 8,45VDC. - Các IC LM3886 nhiệt độ khoảng 50 độ C (hơi ấm). - Loa ù xì rất to (chưa cắm input do đêm đã muộn sợ mất giấc ngủ xóm trọ). Em cảm thấy không bình thường cho lắm. Các cụ có biết nguyên nhân tại sao và hướng khắc phục không ah !? Ngay bước chân đầu tiên chập chững Diy theo anh em mà thế này thì em nản quá.
Đúng là không ổn chút nào. Bác chạy cả dàn LM mà dùng có hai con 7815 với 7915 thì dòng quá yếu, hơn nữa DC ra loa mà 8,45V thì khẩn trương rút loa kẻo cháy. nếu chỉ cấp nguồn chưa cấp tín hiệu thì hầu như LM không nóng, nghe càng to càng nóng, còn nghe be bé thì cũng chỉ thấy hơi ấm chút thôi.

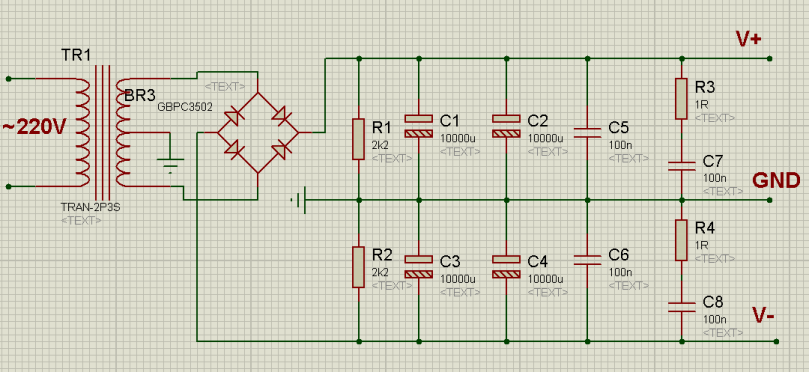

cấp nguồn xịn đi là ok à, con 7805 dòng 1.5A mà phải gánh những 6 con 3886 ?!?? 2vdc ra loa em cũng thấy bất thường rồi còn bác những 8.45 :lol: bác kiếm cục 22vac -> 25vac dòng 15A trở lên, rồi tìm vài con tụ, con trở lắp theo sơ đồ này cũng ok R1, R2 5W R3, R4 3W
Theo ý kiến cá nhân của em: 1-Bác cấp nguồn cho đúng cái đã rồi mới tính tiếp. Cụ thể như sau: Nguồn cấp theo Shine7.com là 34.5V, tuy nhiên nên cấp +/-28VDC là vừa. Công suất nguồn mỗi con xơi xấp xỉ 4.5A (+/-21VDC) như vậy 3 chú x 4.5A = 13.5A. Với nguồn cấp +/-28VDC thì cũng phải cả chục Ampe cho mỗi kênh. Cái vụ này chắc phải 8 chú MUR860 mới đủ à nhen. Hai kênh 16 chú, ui da tốn đạn nhiều à. 2-Sau khi nguồn cấp OK, mới tiến hành xoay xoay mấy cái trimer để chỉnh DC ofset. Em chỉ biết có nhiêu đó thôi. Thân.
- Đường nguồn 5 mm là được rồi - Nguồn Test là +- 15V là OK tuy nhiên Regu bằng 7815-7915 thì đừng mở Volume lớn .Bản thân tớ khi test thử chỉ dùng +- 12V thôi cho nó an toàn - Cấp điện vào nguồn mất bị sụt, ngưỡng DC ra loa 8.4V như vậy bo LM3886 có vấn đề Bo LM3886 của tớ ( biến thế hàng chợ , linh kiện rẻ tiền ) khi test :Ngưởng DC ra loa dưới 0.1V, loa kề sát tai nghe cũng không có ù xì . nguồn không sụt tí nào , cho tín hiệu vào mở lớn volume nguồn mới sụt chút ít Với trường hợp của bác thì tớ khuyên như thế này : - Nên test từng con một ( cách ly nguồn 5 con còn lại) để tránh thiệt hại lớn - kiểm tra thật kỷ xem đi mạch xem có chính xác theo dasheet không ! - Dùng kính lúp để xem thử có bị lem mạch hay chạm mối hàn không - không gắn loa vào nếu ngưởng DC ra loa vượt quá 2-3 V -Nếu nghi nghờ mấy con 7815- 7915 có thể dùng nguồn đôi 15 V nắn lọc trực tiếp cắm vào nguồn 110 V để có điện áp ra +-12v - Nghe tốt rồi mới nâng nguồn DC lên 25 hay 30 V, chú ý Ngưởng DC ra loa càng nhỏ càng tốt
Lọ mọ cả đêm mà giờ em mới ngủ dậy. Chưa cơm nước gì cả. Hi Chân thành cảm ơn các bác ah. Về sơ đồ nguyên lý thì em chắc chắn là ko sai vì em dùng phần mềm ViewPlot xuất file Gerber PA150 của Sheen7 ra PDF sau đó chỉnh sửa x3LM3886 nữa bằng Photoshop. Em đã test lại sơ đò nguyên lý rất kỹ càng. Kiểm tra đo nguội chân -vdc với các đường mạch khác cả top và bot không thấp chập, lần lượt +vdc và gnd với các đường mạch khác cũng vậy. Sau em phát hiện ra con trở 0.2R ở chân thứ 3 của con IC đầu tiên từ bên trái qua chập với GND mốt xíu. Em đã dùng dao tách ra & test lại nhưng kết quả vẫn vậy. Hic Nay em cắm input vô nhưng ko có tiếng hát/nhạc gì cả các bác ah !?. Hic Liệu có thể do power suply ko đủ dòng cấp ko ah
Đo Out DC nhảy loạn xị ngậu trong khoảng 1,8 đến 2,3V. Khi cắn Input DC nhảy loạn xị ngậu trong khoảng 2,5 đến 2,9V. Liệu đó có phải là nguyên nhân khiến cho loa bị ù. Và DC nhảy loạn lên thế thì có những nguyên nhân gì ah. Bác nào ở HN rảnh giao lưu test giúp em 1 xíu được không !? Dụng cụ đầy đủ, chỉ việc test thôi ah !?
Em check lại mạch rất tỉ mỉ. Đo lần lượt các đường mạch & chân các linh kiện với +VDC, -VDC, GND nhưng ko thấy chập. Em đang nghi vấn em lắp sai chiều con Trim biến trở. Theo sơ đồ nguyên lý thì chân nối với chân 9 của IC bằng con tụ 220pf và đi về chân 1 của con Trim phải ko các bác. Của em đang vào là chân 3 của Trim và chân 1 & 2 nơi với nhau. Em nối vậy liệu có sai ko !?
Em mắc 6LM3886 song song để gánh nhiều loa (trở kháng thấp) chơi loa ô tô. Em tháo hết Trim ra thì DC out cao hơn, lên tới 4,8VDC. Em hàn nốt board còn lại cũng được kết quả tương tự như board 1. Hic Vậy nguyên nhân tại đâu vậy ta !? Em hết phương án loại trừ rồi và bó tay thật rồi các bác ah !?
Các IC LM3886 dù có cấp nguồn rất lâu nó cũng chỉ ấm lên tầm 50 độ C là đạt ngưỡng đỉnh, ko nóng hơn. Em dùng biến áp KDK 20V 3A ngoài chợ ah.
Đo sống em được các giá trị như sau (cấp nguồn +-15VDC 7815, 7915, biến áp 20VAC 3A): 1. +DC -> GND = 5,1 VDC 2. -DC -> GND = -11,53 VDC 3. Chân 1 IC -> GND = 5,1 VDC (nguồn +) 4. Chân 3 IC -> GND = - 7,6 VDC (out put) 5. Chân 5 IC -> GND = 5,1 VDC (nguồn +) 6. Chân 7 IC -> GND = 0 VDC (GND -> GND. Hi) 7. Chân 9 IC -> GND = 5,1 VDC 8. Chân 11 IC -> GND = 0 VDC 9. Chân 8 IC -> GND = -2,3 VDC 10. Chân 10 IC -> GND = -2,3 VDC 11. Chân 4 IC -> GND = -11,53 VDC (nguồn -) Mời các cụ phán giúp em với ah !? Cần đo nốt ở đâu thì các cụ cứ bẩu em đo nốt ah. Cám ơn các cụ.
Kể ra cũng hơi nể bác đấy, mới làm LM mà chơi luôn 1 chùm, lại chỉ cấp nguồn với biến áp 3A (ghi 3A đồ VN chắc chưa được 1A). Với phương án của bác để đạt công suất lớn thì hơi bị tốn kém mà cùng mức đầu tư đó có nhiều thứ khác hay hơn. Nếu làm LM thì tối đa 2 chú mỗi kênh là ổn rồi. Thêm nữa là trước đây em cũng hay đi dây kiểu tranh thủ phủ đồng cho nhiều (rửa cho nhanh, đỡ tốn thuốc), sau mới thấy là với đồ âm thanh, đường mạch càng thon gọn, càng tách bạch nhau càng tốt. Giữa 2 đường nguồn cách nhau có 1 cái rãnh bé tí, trình ủi tốt nhưng về mặt kỹ thuật điện thấy k ổn tí nào. Theo layout shine7 họ gia công PCB bằng máy, có phủ xanh cách điện thì đỡ rủi ro hơn.
Em tự tin vì mạch của Sheen7 đã test và đo đạc đàng hoàng nên đú theo. Vì tiện công ship nên em mua luôn 1 thể (toàn bộ linh kiện đầy đủ cho board công suất, MRU3020, Lt1083, DVR134, OPA1632, Buffer 497xx, điện trở, tụ SMD cho board này và Pre-Am hết 4tr tròn). Trên toàn dùng hàng SMD. Em có mua cả linh kiện thường. Nếu dự án này thất bại, em sẽ Layout 6xLM3886 song song 1 Layer với linh kiện thường. Layout song hết rồi ah. Chỉ duy nhất là phải câu các chân 8 của các IC với nhau. Gỡ 12 con LM3886 cũng rất mệt, em ko muốn tẹo nào. 10 board A4 2 mặt 800k bỏ đi kể cũng sót. Các bác cố gắng check lại giúp em một lần nữa xem vấn đề ở đâu. Em cũng gửi comment lên Sheen7 để mong được giúp đỡ rồi ah !?
Em chẳng biết Layout nhưng kể từ khi chơi AV em đã tự mày mò học vẽ, tự Layout. Các bác check lại giúp em với, Layout vậy đã ổn chưa ? Chân 8 của các IC là nối với nhau. LM3886 Library được xoá (bẻ) những chân không dùng đến. Đường đi nguồn là 0,076mi trong EDGLE liệu có quá bé không ah !? Em chưa có khái niệm về kích thước này nên ko biết thế nào là to và thế nào là bé. Chắc em phải in thử ra giấy rồi tự cảm nhận thôi. Schematic đây ah:
