Em chỉ cắt nguồn cung cấp cho 5 IC. Gỡ VR 50K ra. Bật Volume Laptop 50% ko thấy gì. Bật to 100% thì nghe tiếng ca sĩ hát bé bé + dè dè. Dí VR bằng tay vào bo mạch, bo lặng in, ko ù xì. Nhả VR ra thì tiếng kêu bứt lên rất to rồi bé từ từ. Dí càng lâu thì càng kêu to. Vậy nguyên nhân là tại đâu ah !? Liệu có phải do Nguồn Suply: Nối biến áp 20-0-20 3A ngoài chợ đi qua cầu Diode, qua tụ nguồn 20.000, ra bo. EM tư duy vậy liệu đúng ko ah !?
Mệt bác quá...bác ở khu vực nào thì liên hệ xem có anh em nào có kinh nghiệm gần đó rồi mang đến kiểm tra rồi cùng thảo luận...cái LM này em nghĩ là đơn giản lắm rồi, làm phát ăn ngay, kể cả dùng linh kiện tàu em cũng làm phát ăn ngay chưa cái nào lỗi như của bác...

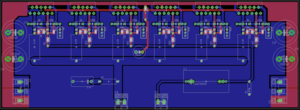

Thôi bác Xuân đừng nặng lời thế, tại bác ấy làm 1 chùm tới 6 con mà có lẽ thiếu kinh nghiệm thi công nên mới mắc kẹt, giờ tiến thoái lưỡng nan, tháo ra thì hỏng bo, để lùm xùm thì khó đoán. Có bác nào cùng toạ độ GPS thì hỗ trợ trực tiếp giúp bác ấy tí.
Tháo con Vr ra thì có tiếng khoảng 5w và dè dè. Lắp Vr vào thì tịt luôn, không kêu. Loa bị kéo tụt vào trong 0,5cm. Em đã chỉnh Vr hết cỡ theo chiều kim đồng hồ và ngược lại vẫn vậy. Phân tích lại giúp em cái nguyên lý chỗ con Vr này với nhé. Nay em ra stav mua biến áp 3000w nhưng hết. Em muốn kiểm tra chắc chắn lại lần cuối trước khi gắn biến áp dòng lớn. Cảm ơn các bác.
Điên quá các anh ah !? Nay ra stav mua 1 con LM3886 p-2-p theo đúng sơ đồ nguyên lý đó rồi cắm vào biến áp chợ đó thì kêu ngon lành. Hic Em sẽ phải tìm ra bằng được nguyên nhân mới thôi
Bác đo DC ngõ ra trước khi gắn loa, thấy bác mô tả loa bị thụt ra hay vào mà giữ nguyên như thế là rò DC rồi bác. Cẩn thận củi lửa ... :lol: à mà kiếm cái loa cùi bắp nào đó test đã nhé.
Hi hi. Sơ đồ em mới coi bên shine7 là invert mà. Tức là thay vì đầu vào + thì có thể thay đổi sơ đồ để dùng đầu vào -. Bây giờ bác cắt mạch tùm lum để chuyển lại đầu vào + thì mất công quá. Sơ đồ quá đơn giản, bác kiểm tra kỹ chắc chắn chạy, đây là 1 mẫu sơ đồ inverting lm3886 bác xem lại thử nhé:
Em xin lỗi cả nhà một xíu. Chân 9 nối với chân 3 bằng một con trở 200k và con tụ 8p song song. Nhưng khi p-2-p thì trở 200k ko có nên em dùng trở 22k Vậy từ 200k xuống 22 thì có khác gì nhau không ah !? Đính chính p-2-p em mở max volume thì loa cũng chỉ kêu to khoảng 5w thôi ah !? Nhiệt độ thì tương tương nhau.
Bác đang làm theo sơ đồ nào? vào + hay vào -. Không có 200k thay 22k thì thay con trở 10k đầu vào thành 1k.
Em làm theo sơ đồ PA150 của Sheen7 (của em cũng vậy). Em chỉ thay con 200K bằng 22k. Con 47K đầu vào bằng 44K (2 con 22 nối tiếp). Còn toàn bộ y sì như Sheen7.
Tức là sơ đồ này: Nếu bác test dùng trở R3 22k thì thay con R2 10k thành 1k để test cho đúng gain nhé, chạy tốt rồi thì thay đúng trị số sơ đồ.
Dạ vâng, đúng là sơ đồ đấy, nhưng em chỉ lắp 1 con IC thôi. Em thắc mắc ở đây là tại sao em p-2-p với các linh kiện thay đổi như em đã nói thì nó lại hát bình thường, thậm chí rất ngon lành ah !? Nhưng trên bo của em cũng như thế mà nó lại câm tịt. Hic. Em soi lại bo rất kỹ. Mà cái bo của em cũng là do Sheen7 layout luôn ah !?
Chẳng có lẽ con IC ở stav nó khác của em Dạ vâng, đúng là sơ đồ đấy, nhưng em chỉ lắp 1 con IC thôi. Em thắc mắc ở đây là tại sao em p-2-p với các linh kiện thay đổi như em đã nói thì nó lại hát bình thường, thậm chí rất ngon lành ah !? Nhưng trên bo của em cũng như thế mà nó lại câm tịt, thi toảng kêu lên được tí thì dè kinh khủng. Hic. Em soi lại bo rất kỹ. Mà cái bo của em cũng là do Sheen7 layout luôn ah !? Ngoài stav lm3886 có rất nhiều loại, em chọn con khắc laser ngả vàng như của em chỉ khác lô sản xuất thôi ạ. Cám ơn mọi sự cố gắng giúp đỡ của các anh. Tại em cũng mới tham gia ra diễn đàn nên ko quen biết và nhờ vả được ai. Nếu anh nào rảnh cuối tuần thư 7 hoặc CN giao lưu cafe giúp đỡ em một xíu. Biến áp xuyến STAV hết hàng nên em chưa có PS để test ah !? Nếu có test thì test tạm với biến áp 20-0-20 3A. Em cũng chỉ mong nó kêu ngon lành như em p-2-p thôi ah. Như vậy là đủ để test rồi phải ko ah !?
bác sweetlove đang ở phố nào? nếu bác ở khu vực Cầu Giấy hoặc Mỹ Đình thì hôm nào qua em giao lưu. Em ở trường Múa.
Bác Sweetlove đọc kỹ datasheet của nó trước khi làm nhé. Trong datasheet có hướng dẫn cách tính toán đấy. 1 điều lưu ý lại với bác là gain ( độ khuyếch đại) của LM3886 nên làm >10. Bác không có 200k mà thay bằng 22k thì đúng là bá đạo quá :mrgreen: vì bác lắp 200k thì gain của nó là 20 lần (200k/10k) trong khi 22k/10k thì chỉ có 2.2 lần, may là con chip của bác lắp p2p không thì xác định đi luôn con chip vì tự kích. Sơ đồ tốt nhất là trong cái datasheet ấy. Chả ai hiểu nó bằng chính người làm ra nó đâu ạ.
tình hình rất căng thẳng......hehe...em nghỉ là bác nên theo trên datasheet đấy ạ như lời của bác dragous đã nói không ai hiểu LM3886 bẳng chính người làm ra nó.. :lol: ...bác nên làm 1 con trước sau đó mới tăng lên và kinh nghiệm cũng tăng luôn theo datasheet là 20k/1k suy ra Gain sẽ là Av=26dB là chuẩn không cần chỉnh nhé bác .và thêm pre nữa là 15dB là khoảng gần 40dB cho 1 Power...,,là lý tưởng rồi ,,,Ý kiến cá nhân em mong các bác chém nhẹ nhẹ cho ạ.Tống cục nguồn to to tý. :mrgreen:
Bác chỉ cho em cách tính với, lấy cái gì cộng với cái gì mà ra được 26dB vậy. Còn lắp pre 15dB, Amp 26dB, 15dB+26dB=41dB chứ. Tại sao lại gần 40dB cà.
decibel dùng để so sánh 2 số a và b. Trong amply là so sánh voltage đầu ra và đầu vào, công thức tính là 20*log(Vout/Vin), so sánh công suất thì tính theo công thức 10*log(Pout/Pin). Trên mạng có sẵn mấy cái tool chuyển đổi, bác google "gain to db convert" là ra tùm lum, khỏi cần tính toán chi cho mệt, cứ nhập vô là có kết quả thôi. Và không phải cộng 2 cái db lại là ra tổng, nó không tuyến tính. :mrgreen:
Phải thêm 1 + phía trước công thức nữa bác ạ.gần 40 dB mà bác còn nếu em sai thì hướng dẫn dùm em được không ?không phải cộng lại thì làm sao để có Gain hợp lý không bị vỡ tiếng...và cách phối ghép tầng pre và pow ?xin mấy bác chỉ giáo ạ...em xin dựa cột nghe đây.

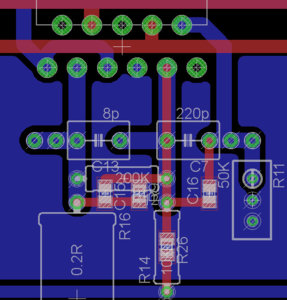

Trong lúc chờ đặt hàng biến thế ở STAV và mua được ít tụ nguồn ELNA 3300uF ở đó em Layout lại mạch cho nó phù hợp với kích thước chân linh kiện mới + có thể tận dụng lại linh kiện SMD đã mua + tụ Wima kích thước chân 5.08mm hoặc 7.62mm hoặc 10.16mm (Đa gi năng) . Cho em hỏi ở STAV có mỗi em tụ hộp 220pF loại này http://sieuthiav.net/tu-ero-kc-1850-0.0 ... -1608.html (kích thước chân của nó = ? ạ) & tụ hộp 8pF em tìm không có (anh chị nào có bán lại cho em sài đỡ). Tiện thể anh em góp ý cho em xem có phải chỉnh sửa gì nữa không ah !? Em chỉ mày mò tự học vẽ Layout thôi chứ đi mạch như thế nào cho tối ưu, hiệu quả thì em chịu ạ :lol:
Bác sweetlove cứ thích chơi khủng...em thì chỉ chơi một con cho một kênh thế này và làm bộ complete luôn E căng em định làm bức tranh lụa kiểu loa tranh, nhưng mà hỏi mua tranh lụa còn đắt hơn tiền loa nên...tạm thời thôi
Loa Bass của em 30cm công suất 1500W/loa + Loa đồng trục 4 way 800W/loa nên em phải chơi khủng cho nó tương xứng. Và đặc biệt 2 loại loa đó trở kháng có 4Ohm nên cần phải chơi nhiều LM3886 cùng ghánh tải chứ ah !?
Cám ơn bác. Có thể em sẻ loại bỏ linh kiện SMD và vẫn để song song 3 loại tụ 5mm, 7mm, 10mm cho tiện thuốc thang, update sau này. Con tụ 8pF & 220pF đó yêu cầu điện áp chịu đựng tối thiểu là bao nhiêu vậy các cụ. Loại 63V thì có sẵn ngoài chợ nhiều lắm ạ. Tiện thể cho em hỏi. Con tụ nguồn Philip 33000uf mua ở STAV có những 5 chân, chân 1 là +, 4 chân còn lại em thử lần lượt thì chỉ thấy chân 3 phóng điện.
