Gainclone LM3886 Power Amp

Thanks bác mình đã đấu lại rồi.

Vấn đề là mình nhận thấy amply sau khi rút điện ra nhưng vẫn hát được vài câu và không bị ù. Suy ngẫm một lúc thì đoán là do nguồn điện vào và cuối cùng phát hiện nguyên nhân là do đấu chung mass của loa với mass của volume :mrgreen:

Ampli của em đã hết ù, tuy nhiên mở lớn vẫn bị rè :evil: Cho mình hỏi thêm là mass loa thì đấu vào đâu cho đúng ??? :mrgreen: hiện tại mình chập mass loa chung với mass input , nối hay không nối vào chassis âm vẫn không khác nhau ???

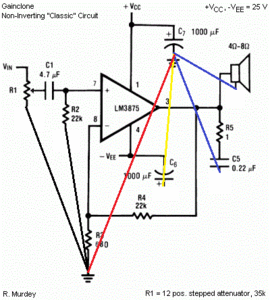

Mass loa nên lấy ở giữa 2 điêm chân tụ + và - tức là GND đó, với em nay thì tất cả các cọng dây mass đều từ đây đi và về đây là ổn nhưng đừng để nó đi thành vòng tròn nhé. mass loa với mass volum chung nhau k sao cả, một số mới tách mass thôi.
Nối xuống chassis để giảm nhiễu thôi, nhưng với điều kiện chassis là kim loại nhé, còn gỗ thì thua :mrgreen:
Dòng đỏ đó là do tụ đang được nạp khi rút điện nó xả thôi, làm lấy dàn tụ tầm trăm ngàn uF còn nghe đc cả bài cơ !



Thông thường sau khi ráp xong mạch , việc đầu tiên là đo volt ngõ OUT của nó , nếu xấp sĩ bằng 0V thì đã thành công 90 %, nếu ngõ ra của mạch lớn hơn 1V thì phải xem lại cách đi dây , bởi dù có hát được thì cũng không đạt yêu cầu



Đấu mass nè !



Thanks các bác em đã xong vụ ủ rè, cơ bản là nếu em chập GND của tín hiệu + GND loa + GND nguồn AC&DC + GND volume vào một điểm thì bị ù.
Vậy nên em tách làm ba điểm thì không thấy rè nữa, mở lớn cũng không thấy rè

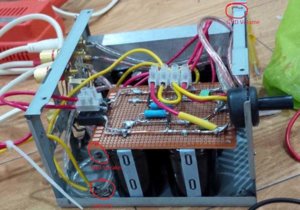

Em đã đóng chuồng cho nó. Nhốt chung 2 kênh vào cái vỏ nguồn máy tính cũ vì em thích nhỏ gọn tuy nhiên cục biến áp vẫn thừa ra không biết nhét vào đâu



bác làm vậy cũng quá gọn rồi, e làm mà phải dùng cả 1 cái vỏ amply to

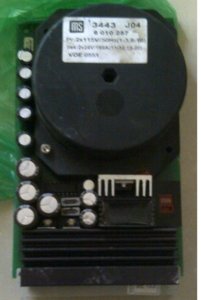

em xin phép lôi topic này lên ạ, các bác cho em hỏi cái nguồn em mua đồng nát này có dùng cho LM 3886 được không ạ, em thấy có 2 đường 24v mà tới tận 188A, nếu dùng được thì các đầu nối của nó đấu thế nào ạ? em thấy đầu vào là 2 đường 115v, vậy có thể dùng điện 220v được không? tks các bác nhiều

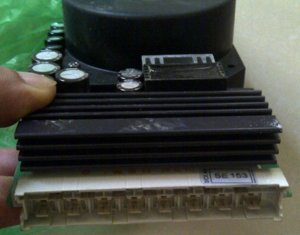

em post nốt cái hình các đầu nối của nó, em không thấy có ký hiệu gì cho thấy có đầu vào và đầu ra các bác ạ



188A há ! Em ứ tin. 188VA còn chưa tới. Em đoán mò chừng 3A là xì khói :lol:

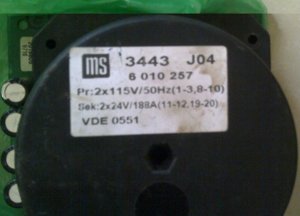

trên mặt của biến áp có ghi 188A đấy bác ơi, em không rõ nên mới hỏi các bác ạ :shock:

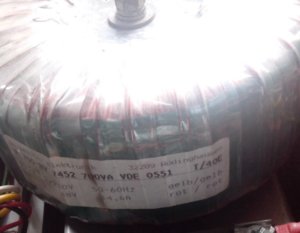

Cái biến áp của em nó ghi: Pr 2x230V Sek 48V 14.A
Em không biết tiếng Đức nó ghi kiểu gì, Pr em đoán mò là sơ cấp, Sek là thứ cấp.
Mới đầu em cũng nghĩ sơ cấp 2 cuộn 230V thứ cấp 1 cuộn 48V 14.6A. Nhưng thực tế không phải vậy. Thứ cấp có đến 2 cuộn 48V (quấn dây đôi), còn sơ cấp chỉ có một cuộn.
Cục biến thế của em nó nặng tầm 4.5kg mà có 700VA (14.6A). Còn của bạn chưa tới 1.5kg mà làm gì có chiện 188A.
Biến thế cho LM3886 công suất tầm 350VA. Còn của bạn hơi nhỏ.
Thân.



Của bác kia là nhỏ nhưng có võ . Đó là nguồng swiching, là nguồn giống adapter laptop, nên nó nhẹ hều. Cái cục biến thế của nó là biến thế cao tần nên hiệu suất rất cao mà kích thước rất nhỏ, nên nó được 118A cũng có thể. Nó ra điện 24vol một chiều luôn rồi, nên không cần qua điot nắn nữa. Bác cấp điện rồi đo thử hai nguồn thứ cấp 24 von, nếu đo chéo với nhau mà không có điện (tức hai nguồn 24 vol không liên quan đến nhau, em nghĩ nhiều khả năng là không được vì nó thường chung mass). Nếu đúng là nó chung mass thì chỉ có thể dùng LM3886 theo sơ đồ mạch nguồn đơn thôi.



Xì quít ching em cũng ứ tin 188A. :lol:
Cái máy hàn em xách đi hàn ống thép to tổ chảng mà cũng chỉ có 200A.
Thấy tròn tròn em nghi là cục xuyến, nếu là nguồn swiching thì dòng lớn hơn. Nhưng 188A thì ... :roll:

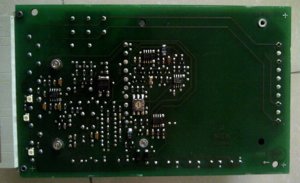

tình hình là em không biết đâu là đầu vào 115v nên cũng không biết nối thế nào được được đầu vào là 220v, nếu nối được đầu vào thì em mới đo được đầu ra. các bác nhìn hình chỉ cho em với ạ



Bên trong cái nắp nhựa đen đen là cái gì vậy bạn. Cho 5 trăm ảnh nhen



em đã tháo ốc ra nhưng không thể nhấc cái nắp màu đen đấy ra được, chắc nó gắn keo bên trong bác ạ



cái của bác có 2 đường dây 115v nối tiếp nhau, sẽ là 230v
bác có đồng hồ thì đo điện trở đi, đo từng cặp dây, cặp nào có điện trở lớn nhất thì đó chính là đầu cắp vào điện lưới 220v



Vậy thì cả cái bo đó tầm bao nhiêu kg, cho em kích thước của cái tròn tròn đi.



Thôi cứ gửi qua cho em, em ngâm cứu ắt sẽ ra.
(xong em dùng luôn) :mrgreen:

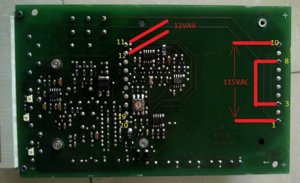

Trên hình dường như đã chỉ ra rằng : Các đầu nối 1-3 và 8-10 cho điện 115V , 11-12 và 19-20 cho điện 24V



Kụ đếm dùm phát có bao nhiêu chân :lol: Chân nào là chân 1,2,3...



Đo ôm các đầu dây như hình. Nếu đúng là cục xuyến thì tiế theo các định chiều các cặp dây rồi mới đấu vào 230V được.



bó tay với cụ, có bao nhiêu chân thì em biết, nhưng chân nào là 1, 2 , 3 ......thì không có đánh số, nếu biết thì em hỏi các cụ làm gì



Cách xác định đấu dây 230VAC:
Dùng biến thế 12VAC cấp vào 1 cuộn thứ cấp. Sau đó đo kiểm như hình. Nếu đúng thì nguồn cấp 230VAC là chân 1-10.
Còn nếu chân 1-10 mà 0V. thì chập chân 3-10. Cấp nguồn vào chân 1-8.



em cám ơn bác nhiều nhiều, để em cấp nguồn 12vac vào rồi báo cáo ạ
