Gởi Bác Gmar và các Bác đã ráp xong LM 3886 : Mạch em đã chạy thử tốt, âm bass ra rất mạnh mẻ, midle, treble cũng đầy đủ, chỉ phải ...còn bệnh là tiếng nhiễu o...e.... như muỗi vo ve..., đặt tai gần loa, tắt volum về 0 ,vẫn nghe tiếng vo ve nho nhỏ...bực mình quá... :x :x Đã thử các cách để khử nhiễu mà không được : tỏa nhiệt bắt xuống mass, làm điểm mass tại volume, làm mass tại bộ nguồn, nối mass tranfor, mass tại ngõ vào CD...vẫn không hết. Bộ nguồn loại 03 điểm ra, lắp 04 tụ 22.000 MF và có đầy đủ các tụ 0.01, thế mà cũng còn tiếng nhiễu !!! :roll: Có cách nào triệt hẳn tiếng nhiễu kia hay không, các Bác đã làm qua xin cho biết ý kiến tham khảo, Cám ơn !!!
bác cứ yên tâm đi, lm 3886 của bác e cất kỹ lắm rồi ko đưa cho ai khác đâu chúc vui với niềm đam mê thực thụ
Tụ 0.01 hay 0.1 vậy bác , nếu tụ 0.01 thì bác nên thay lại bằng 0.1 Điểm mass ra chassi của máy em thì chỉ lấy có 1 điểm ,ngay bộ nguồn . Bác để ý là Jack lấy tín hiệu ở ngõ vô, mass ra loa phải cách ly với vỏ máy, nếu chạm vỏ cũng gây ù xì .
À em gõ lộn rồi, đúng là tụ 0.1 lắp ở bộ lọc nguồn. Còn việc làm mass các điểm trong máy để hôm nay về làm lại thử theo cách Bác chỉ xem sao, cám ơn bác PhiNAm. Hy vọng sẽ hết nhiễu... Bác PhiNam có mở các máy hiệu ra và quan sát cách lấy mass của nó không. Ở các máy em nhận thấy nó có nối một con tụ cỡ 0.01 tại cọc mass( ngõ vào, volume...) và hàn hoặc bắt siết ốc vào chassi.Vậy thì tại các điểm "nhạy cảm" ấy nó cũng cho xuống mass = chassi , và máy chạy rất ổn định chẳng ù xì gì cả.... :roll: :roll:
Bác 5-HIEN thử đi dây lại như bác PhiNam đề nghị, HUNGHKQ và Acuti cũng bị ù xì sau khi đi lại dây có hiệu quả đó. Theo em thấy các IC công suất loại LM chủ yếu ù xì do đi dây không đạt Chẳng hạn LM4440 dùng nguồn ắc qui nếu đi dây không đúng vẫn ù xì như thường.
Cám ơn Bác Aries !!! Hiện em đang giữ 04 đĩa DVD do Bác PDQ chuyển giao, chưa biết gởi cho ai, hôm nay kẹt không ra cafê Dung được. :lol:
Nếu bác dùng loại IC vỏ nhựa thì sao cũng được. Loại IC vỏ sắt thì - 1. Bắt IC trực tiếp vô tỏa nhiệt và tỏa nhiệt cách ly với chassis . - 2. IC vào tỏa nhiệt qua miếng lót cách điện dẫn nhiệt, tỏa nhiệt bắt vô chassis. Nhớ bôi thêm mỡ silicon dẫn nhiệt vào lưng IC và miếng tỏa nhiệt cho tốt. Đấu các điểm mass về nguồn và nối 01 tụ 0.1uf từ điểm này ra chassis. Em vẫn làm như vậy cho TDA và LM.
Cám ơn rất nhiều các bác Aries, Gmar, HungHkq và Phi Nam ...đã hỗ trợ vật tư linh kiện và kỹ thuật cho em hoàn tất amply LM 3886. Báo cáo các bác mạch cơ bản đã chạy tốt, không còn nhiễu, ù xì gì nữa cả, tiếng trong veo... bass đánh không thua gì amply hàng hiệu Marant, midle, treble đầy đặn....trên cả sự trông đợi !!! bây giờ chỉ còn việc gia công trang trí phần áo bọc cho đẹp ... :lol: :lol: Sau đây em có một số nhận xét về những sai lầm và khuyềt điểm trong việc đi dây để các Bác làm sau có thể tránh được việc amply bị nhiễu, ù, xì...: 1- Do chủ quan trong việc tận dụng lại chassi cũ (để tạm thời trong thời gian thi công mạch), để nguyên hiện trạng đi dây trong máy cũ : dây cọc mass ra loa đấu thẳng vào mass ngay tại điểm ra AC giữa của transfor( nguồn ra 3 chân có điểm giữa). :cry: :cry: Đây là nguyên nhân chính gây ra hiện tượng nhiễu o...e... như trước đây có mô tả. Chuyển điểm nối mass cọc loa ra ngoài mạch in ngay điểm mass ra để cấp nguồn vào mạch LM ( mặc dù về mặt truyền dẫn hai điểm này là một chỉ cách nhau một đoạn dây đồng và đoạn đồng trên mạch in) : tiếng nhiễu triệt hẳn.Việc lấy mass cho cọc loa cần lấy cùng ngay điểm mass đưa vào mạch LM, có thể thêm dây mass vào chassi tại gần điểm cọc loa ( đã thử... cũng không gây nhiễu, miễn điểm này đừng có gần và trùng với điểm mass nguồn) 2- Dây tín hiệu từ volume (có bọc giáp) vào tụ nối tầng để vào mạch LM cần phải hàn và nối mass phần bọc giáp vào ngay mạch LM. Nếu không có mass này, sẽ gây nhiễu ù ...rất mạnh, nếu để lâu có thể gây quá dòng làm hỏng IC. 3- Việc làm mass cho phần ngõ vào cũng cần có điểm mass riêng tại điểm gần ngõ vào, có thể cho xuống chassi ( đã thử và không gây nhiễu gì cả) chứ đừng kéo dây về chassi chỗ mass nguồn. Một số điểm lưu ý trên cho các bác đang thi công để tránh bị nhiễu nguồn và ù, xì...
Em thì đả hoàn tất LM3886 rồi nhưng không có cái máy ảnh chụp lên để báo cáo với các bác, nhưng có 2 người đả nghe sản phẩm của em rồi nhá : Bác Mạnh Tường và Bác Bradpitt2 ( 2 bác này làm chứng dùm em )
Nếu bác dùng loại IC vỏ nhựa thì sao cũng được. Loại IC vỏ sắt thì - 1. Bắt IC trực tiếp vô tỏa nhiệt và tỏa nhiệt cách ly với chassis . - 2. IC vào tỏa nhiệt qua miếng lót cách điện dẫn nhiệt, tỏa nhiệt bắt vô chassis. Nhớ bôi thêm mỡ silicon dẫn nhiệt vào lưng IC và miếng tỏa nhiệt cho tốt. Em vẫn làm như vậy cho TDA và LM.[/quote] Nếu gắn 2 con IC trên cùng 1 tản nhiệt thì phải cách điện phải không bác.
Nếc bác dùng IC vỏ nhựa thì khỏi phải cách điện , còn vỏ sắt thì hai con phải lót miếng mica cách điện bác ạ nếu bác sử dụng chung miếng nhôm giải nhiệt .còn nếu sử dụng một con một miếng nếu không sử dụng miếng lót thì miếng nhôm giải nhiệt đó phải cách ly với vỏ máy(mass)
Báo cáo với bác Rùm Beng. Hôm trước em đã đăng ký bo mạch LM3886 với bác, nay em xin tạm dừng (chỉ tạm dừng thôi) dự án LM này để dành "công sức" cho dự án Amp đèn sắp tới . Nếu bác đã gửi cho em rồi (qua các thành viên Đà Nẵng) thì bác nào có nhu cầu em sẽ EMS đến nơi đến chốn. Khi có điều kiện em sẽ đăng ký sau. Mong các bác thông cảm. Báo cáo: Em đã hoàn thành TDA7294 rồi (nó đang nằm tạm ở chủ đề họp mặt thành viên Đà Nẵng

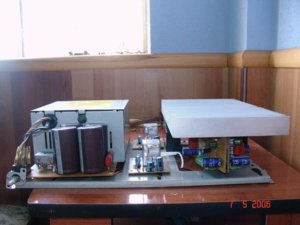

Dự án tái bố trí, quy hoạch tổng thể mặt bằng khu ...liên hợp Công Nghệ Cao theo thứ tự từ trái qua : Nhà máy điện ...sử dụng năng lượng từ ...nhà máy đèn !!!..., khu vực bảo vệ an toàn hệ thống, mái che chống... nóng cho khu vực làm việc chính của thiết bị khuếch đại âm thanh LM 3886 (trước) + và TDA 7294 (sau)...Nền đã được san lắp ổn định bằng thép... vĩnh cửu không rỉ sét ( có độ bền hơn 100 năm)!!! :wink: :wink:
không có quần áo tổng thể cho em nó hả bác , bác chạy theo kiểu vừa nhiệt điện vừa thủy điện à (LM3886-TDA7294), bác nên cho nó có một cái mái che tổng thể đi , nếu có chuột bọ hay gián kiến gì vào đó mà làm bậy thì em e rằng nhà máy điện của bác còn thiếu cái ống khói nửa thôi .
À dĩ nhiên là có chứ ! nhưng hiện thời chưa tìm đựoc vật liệu cao cấp để thi công "hàng rào" bảo vệ...( các loại võ bọc hiện có trên thị trường nhìn oải quá !!!)...
Em đã lắp xong con 7294, đang hăng máu, thừa thắng xông lên định lắp một con 3886, các bác có file mạch "em nó" vẽ bằng Corel thì cho em xin, đa tạ các bác nhiều. Địa chỉ mail của em: hoangvicas2005@yahoo.com.vn hoặc: tthoang@thuathienhue.gov.vn
Các bác cho em hỏi con FRED dùng trong bộ nguồn LM3886 mã số là gì vậy? Ghé ngang chỗ c6 Hai thì cổ nói phải có mã số mới tìm được. Em thì mù tịt ! :mrgreen: Thanks!
Chao cac bac, thay cac bac diy LM3886 xom tu qua nen cho em xin theo vu nay nhe. Em cung da co niem mo uoc DIY 1 em Amp. cho minh tu rat lau, nen nhan dip nay em "nup gio" cac bac. Em vua xin duoc bo mach tu bac Rum, cam on bac Rum va bac Gmar. Em cung dang co chasis vo may tan dung cu,va 2 bien the nguon 115V/28V, cong suat uoc chung khoang hon 50VA moi cai ( loai signal tranformer-U.S.A),em dinh su dung 1 BA cho moi kenh.Em da mua duoc LM3886 (32k/1 con ,chac nhin mat thay tay mo nen chem dep) va mot so tu dien va dien tro, nhom giai nhiet, board mach dong de lam mach nguon. Thu Bay nay em se tiep tuc di cho NT mua linh kien, cac bac chi giup em cho mua bien tro doi loai tot de lam Volume. Sap toi khi bat tay vao lam chac se lam phien cac bac nhieu, mong cac bac chi giao. Cam on cac bac truoc ( Em khong danh duoc dau tieng Viet, mong cac bac ban QT dung ray la em toi nghiep )
Các bác chả chịu đọc kỹ gì cả :roll: Ghi rõ trong hình bo nguồn. http://www.vnav.net/modules.php?name=Fo ... &start=100 Cô hai không có đâu, nhìn xéo qua chỗ mấy cô bé kế xe nước mía, đối diện tiệm bán xuyến Hoàn Cầu. Gmar.
