CHÀO CÁC ANH Em là thành viên mới đọc trên điễn đàn nên giờ củng muốn rap một bộ amply EL34 PP (2 chanel) 100w thông số như sau: Fully Integrated Stereo Amplifier: Input 500mV driving 50 watts, maximum 75 watts output Remote Control Multiple Inputs: Front mounted selector switch-CD, Tape Recorder, Tuner and Aux. (for TV, VCR or Computer) Bypass Switch: This feature enables the amp to be use as a power or integrated amplifier Custom Wound Audio Transformers with a core of German grain oriented silicon steel. 15th generation proprietary design. Secondary can be configured for a 4 ohm or 8 ohm load Easy Biasing with top panel bias testing terminal with bias adjustment controls.CÁ I NÀY EM CHỈNH THÀNH AUTO BIAS NHƯ SƠ ĐỒ TRÊN State of the Art Components: Blue ALPS audio potentiometer, gold plated RCA input jacks and one set of XLR Fixed and Variable Outputs. Technical Specifications: Maximum Power Output: 75 W per channel at 8 ohms, 1KHz Rated Output Power: 50 W per channel at 8 ohms, 25Hz to 60KHz Frequency Response: (at 1 watt into 8 ohms) 8Hz to 130KHz + 1dB Bandwidth: 13Hz to 80KHz + 3dB; 0dB 50 W 1KHz Distortion THD + N: Less than 1% at 50 W output, 28Hz to 15KHz Input Impedance: 100Kohms Input Sensitivity: 500mV at 1KHz for 50 watt output Output Impedance: 4 ohms and 8 ohms Negative Feedback: Less than 5 dB Noise and Hum: 85dB below rated output Tube Complement: 2 matched pairs (4) of 6CA7/EL34 power output; 2 pcs. 12AX7A/ECC83 pre-amplifier; 2 pcs. 12AT7/ECC81 power drivers Power Requirements: 110V-120 VAC 60Hz 180 watts-standby, 450 watts maximum (220 VAC 50Hz option) Dimensions: 17 inches (43cm) wide by 15 inches (38cm) deep by 7.5 inches (19 cm) high Weight: 48 pounds (18 Kg) net, approximately 55 pounds (21 Kg) packaged Warranty: Two year limited parts and labor. One year or 1000 hours whichever comes first on Jolida Tubes Fuse: 110 - 120 VAC, 6.3 Fast Amp Blo; 200 - 240 VAC, 3 Amp Fast Blo 2. CÁC ANH COI DÙM EM THỬ, CẦN BỔ XUNG NGUỒN, CHỈNH SỬA CHỔ NÀO KHÔNG ? 3. MẠCH THÊM R-CHANEL THÌ NHƯ VẬY CÓ ĐÚNG KHÔNG (THEO HƯỚNG DẨN SAME L –CHANEL.) 4. BIAS CHỈNH NHƯ VẬY MẠNG CHẠY ĐƯỢC KHÔNG? 5. CON RK BỐ TRÍ VẬY ĐÚNG CHƯA: 6. TỤ THOÁT EL34 100UF/100V GẮN VỊ TRÍ NÀO? 7. CHÂN 1 VÀ CHÂN 5 ĐÈN EL34 NỐI VỚI NHAU VẬY HỢP LÝ CHƯA? 8. NGUỒN ,CUNG CẤP CHO B+ SAU KHI NẮN NGUỒN BẰNG ĐÈN VẬY ĐÃ HỢP LÝ CHƯA? 9. CÁC ANH COI DÙM EM CÓ GÌ HƯƠNG DẪN DÙM EM VỚI. 10. AH NẾU BIẾN THẾ TRÊN OK THÌ CHO EM ĐẶT MỘT CHIẾC THÌ LIÊN HỆ AI VẬY ẠH? VÀ BIẾN THẾ OPT NỬA, CỤC CHOKE NỬA CÁC ANH GIÚP EM VỚI NHA. 11. SƠ ĐỒ DƯỚI LÀ BẢN EM DOWNLOAD ĐƯỢC ĐỂ THAM KHẢO.QUÁ MỜ KO NHÌN THẤY RỎ THÔNG SỐ. 12. ÀH EM KHÔNG BIẾT ĐÈN: SVETLANA VÀ HAMONIX LOẠI NÀO TỐT HƠN VẬY, EM MUỐN MUA MỘT LOẠI CHO ĐẸP, 13. TRA GOOGLE: SHOP Ở VIỆT NAM BÁN VỚI GIÁ NHƯ SAU: EL34: • SVETLANA :60USD/CẶP • HARMONIX:70USD/CẶP, • MULLARD:58USD/CẶP 12AXT: LOẠI HAMONIX • GOLD24USD/CÁI, • N:18USD/CÁI 12AT7:HAMONIX GOLD 22USD/CÁI N:16USD/CÁI CÒN GIÁ THỰC TẠI VIỆT NAM LÀ BAO NHIÊU VẬY CÁC ANH. EM LÀM OPT, BIẾN THẾ, CHOKE TRƯỚC, CONFIRM SƠ ĐỒ HOẠT ĐỘNG THEO HÌNH VẼ LÀ EM ĐI MUA VÀ LẮP. BIẾN ÁP NGUÔN EM QUYẾT ĐỊNH QUẤN NHƯ THẾ NÀY: VÌ MẠCH 100W PUSH-PULL (CÓ 2 KÊNH) Các điện áp thứ cấp: Cao áp 400V - 360V - 300V - 20V - 0 - 20V - 300V - 360V - 400V dòng 450mA - 5V / 3A x 2 cuộn - 6.3V / 4A x 2 cuộn (đốt tim cho EL34 , 1 bóng 1.6A , 2 bóng 3.2A , anh phải quấn ít nhất 3.5A mới đạt ạ ) - 6.3V / 2A ( đốt tim 12AT7 , 0.3A một bóng) - 6.3V / 2A ( đốt tim 12AXT, 0.2A một bóng ) • CUỘN SƠ CẤP 1 CUỘN 220V CÓ ĐỦ DÒNG HAY KHÔNG VẬY? • NHƯ THẾ CÓ CẦN BỔ SUNG CHỈNH SỬA GÌ NỬA KHÔNG ẠH? • VẬY LÀ PHẢI CẦN 2 CUỘN CHOKE DC ?? MANY THANKS CÁC ANH. QUỐCHÙNG

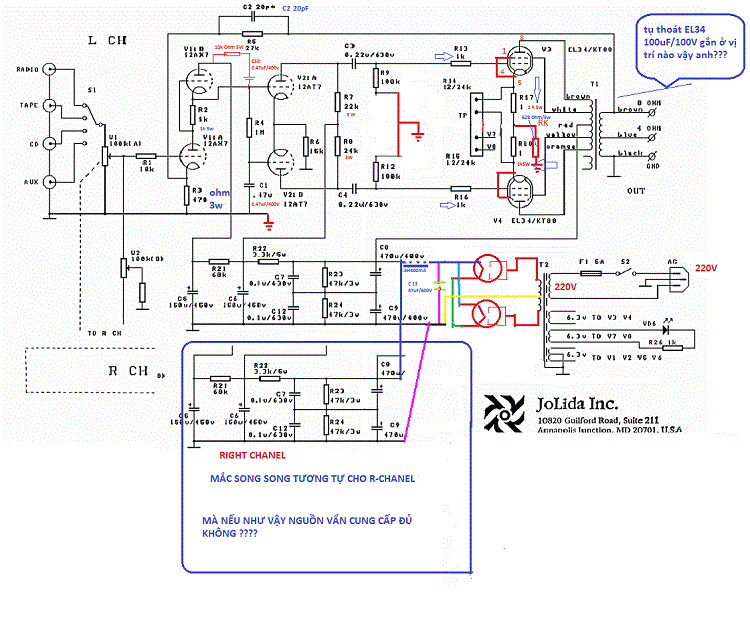

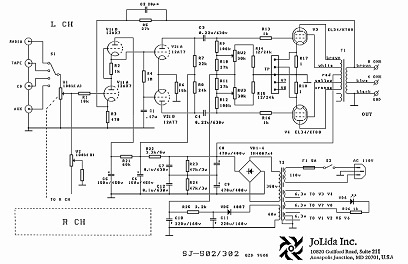

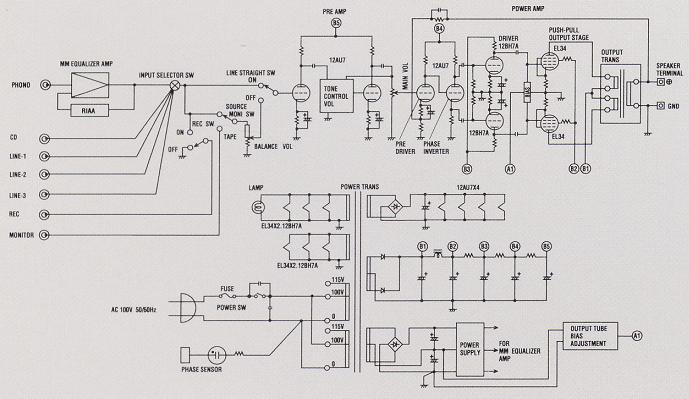

Bác tham khảo luôn ở đây cũng đang lắp giống bác: viewtopic.php?f=46&t=76657 Em không biết nhiều về đèn nhưng hình như chân đèn EL34 của bác sai rồi, thoát cathode chân 8, chân 1 đèn el34 đấu vào chân 8 cơ; Mạch của bác là fixbiat tụ thoát cathode không cần thiết. Nếu chuyển autobiat, tụ thoát cathode đèn el34 100uf hơi nhỏ, tầm 220uf là vừa không sẽ thiếu baas; vị trí tụ thoát cathode là con 220uf // với con trở 470 omh trên sơ đồ mạch ở đường dẫn này: viewtopic.php?f=46&t=76642&start=25 OPT, nguồn có nhiều shop và anh em trên vnav quấn, nếu bác cần thì pm cho em em chỉ cho, còn mua đồ hãng thì bác nghiên cứu bộ FW – 100 – 5 này xem sao viewtopic.php?f=35&t=6171&start=150 . 100w/1 OPT đó, bác tìm trên google mạch của opt FW-100-5 cũng nhiều mạch lắm

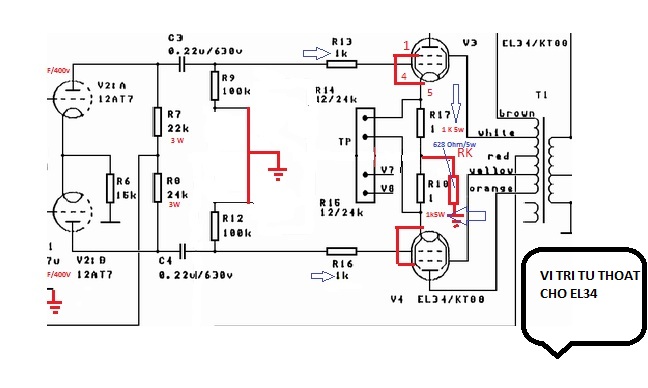

cảm ơn anh nhiều, em đang xem lại vài cái link anh cho. chân đèn số 5 em vội nên vẽ lộn (nó là chân số 8), em sẽ nghiên cứu thêm về mọi thứ. vấn đề opt đề khi nào em về sẽ liên lạc với anh, anh giúp giùm em. có gì thắc mắc em sẽ hỏi sau.
Bạn em đã từng là đại lý chánh hãng Chó-Li-đa nên em phải bị nghe nó hoài khi xưa ... Theo ý em là đừng nên đi theo mạch của chúng mà thất vọng về âm thanh nó sẽ mang lại ...
He he, không biết dự án EL34 PP bác quochungLH đến đâu rồi, em thì đã kêu rồi, autobias, mỗi bóng EL34 chạy dòng 70mA, nghe cũng sướng phết. chỉ có điều là ngoại hình em nó hơi cùi, đang tích cực dao kéo và mông má
Vậy à bác. Gần giống vì em mod lại tầng đầu. Phần công suất giờ em xài cọc cạch 2 EL34 và 2 6P3C-E. Autobias. Em còn lăn tăn ở chỗ 2 bóng EL-34 chỉ ăn dòng 58mA, 2 bóng 6P3C-E thì ăn dòng 62mA. Vì em cắm rút mà. Nghe hay hơn 4 bóng 6P3C-E. Vậy cho em hỏi thêm là có nên fix bias lại cho 2 bóng EL34 bằng 2 bóng 6P3C-E hay không? Đáng buồn nhất là cao áp của em chỉ được 430V, nếu được làm lại em sẽ để 485---->500V.
Bai-át nó có "khoảng" chứ không phải bắt buộc phải là 1 điểm nhất định ... Nếu bai-át thấp mà nghe vẫn "hay" hoặc/và đo vẫn tốt (nếu tin dùng máy đo) thì bai-át thấp vẫn tốt hơn vì tối thiểu kéo dài hơn tuổi thọ của bóng công suất ... Còn về cái gọi là "chất âm" thì ngay cả bóng EL34 của Trung Cộng giờ trên thị trường cũng đắt hơn 6P3C-E mặc dù bóng 6P3C-E rất tốt nhưng điều đó cũng nói lên 1 điều gì ... Với em thì họ 6P3C/6P3C-E của Liên Xô chỉ nên dùng làm ... ổn áp là tốt nhất !!! :cry: Nếu cụ thấy vừa lòng thì đâu nhất thiết phải tăng áp ... Trên đời tụ lọc hóa học 450VDC thì rất dễ kiếm nên đôi khi chạy áp thấp đôi khi lợi nhiều hơn hại ...
