Giúp đỡ newbie ráp Ampli đèn với

Discussion in 'Đèn điện tử' started by trocnguyen, 18/6/12.

Page 1 of 2
  1. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    Em xin chào các bác.Em được ông anh cho 2 cặp đèn 6L6 và cặp 6h23.Em đam mê đèn dã lâu nhưng không thể tìm được sơ đồ ráp từ 2 bóng này.Với lại em cũng chưa có kinh nghiệm nhiều lắm.Em mong các hường dẫn em với.
    1. em muốn xin sơ đồ ráp ampli với 2 bóng này ạ
    2.Có thể cho em biết các loại bóng tương đương thay thế ko a?
    3.và sơ đồ điện áp các chân với

    em chân thành mong cac bác chỉ giúp em với cũng vì tính em hay tò mò a.Một lần nữa xin chân thành cảm ơn các bác

    trocnguyen, 18/6/12
    #1
    Tags:
  2. huyhoanghp96

    huyhoanghp96 Advanced Member

    Joined:
    7/7/11
    Messages:
    3.818
    Likes Received:
    8
    Location:
    HBG198 = beer + ghẹ
    Với số bóng này anh có thể lắp SE hoặc PSE , còn không thì anh phải kiếp thêm 1 bóng đầu nữa để lắp PP.
    6H23 tương đương (gần) 6DJ8 . ECC88 , ... 6L6 tương đương (gần) EL34 , KT88 , .... anh có thể nhờ bác Gúc gồ kiếm sơ đồ cho theo bóng tương đương đó anh .

    Anh kiếm schematic xong rùi sẽ thấy những cái cần kiếm quan trọng nhất ( có khi còn quan trọtng hơn cả bóng :D )

    huyhoanghp96, 18/6/12
    #2
  3. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    nếu kiếm thêm bóng đầu nữa thì mình dùng bóng nào là hôp lý vậy các bác ơi

    trocnguyen, 18/6/12
    #3
  4. ngocha

    ngocha Advanced Member

    Joined:
    30/10/09
    Messages:
    216
    Likes Received:
    12
    Location:
    Quảng Ninh
    thế là đủ đèn rồi chứ nhỉ? con 6h23 1 nữa tiền, 1 nửa đảo pha rồi đập vào 6l6

    ngocha, 18/6/12
    #4
  5. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    các sơ đồ e kiếm được thì toàn dùng bóng 6sn7 hat 12ax7 chứ không kiếm được sơ đồ tương đương hết.

    trocnguyen, 19/6/12
    #5
  6. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    cho em hỏi thêm là bây h em dùng thêm 1 con 12ax7 làm 2 nửa đầu dược không ạ

    trocnguyen, 19/6/12
    #6
  7. Wildhorse

    Wildhorse Advanced Member

    Joined:
    12/3/08
    Messages:
    1.430
    Likes Received:
    4
    Wildhorse, 19/6/12
    #7
  8. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    em đã rõ rồi nhưng em không biết cao áp là bao nhiêu vol và dòng là bao nhiêu mA

    trocnguyen, 20/6/12
    #8
  9. concerto

    concerto Advanced Member

    Joined:
    27/2/07
    Messages:
    1.913
    Likes Received:
    15
    Location:
    Hà Nội
    Như thế là bác có 4 cây 6L6 và 4 cây 6H23 phải không ạ ?
    Nếu đúng như số lượng bóng em vừa kể trên thì bác đủ làm 1 cục em xì-tê mà không cần thêm bóng gì nữa cả ... Em chỉ thắc mắc là cây 6L6 của bác là bóng loại gì và nếu có hình đưa lên cho các bóng thì càng tốt ...

    concerto, 20/6/12
    #9
  10. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0

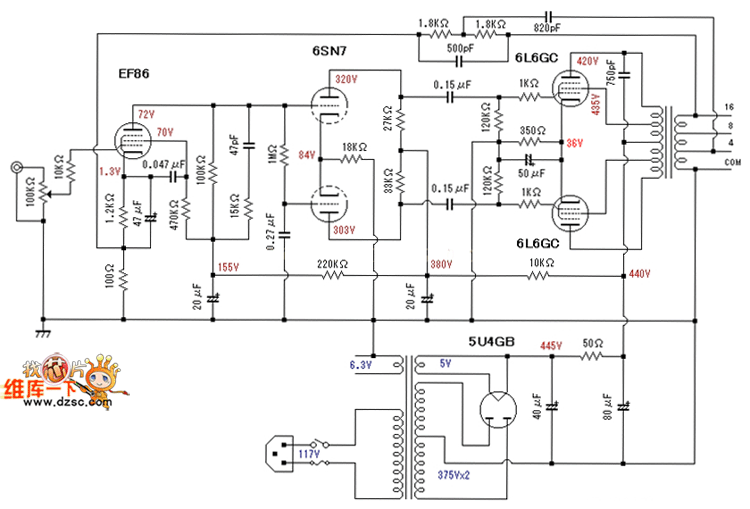

    bóng 6l6 của em là của Nga do bác 6hn3 hay sao đó.em làm theo mạch này nhưng không biết dòng biến áp bao nhiêu và cao ápem sử dụng bao nhiêu là đúng ạh


    Attached Files:

    trocnguyen, 20/6/12
    #10
  11. concerto

    concerto Advanced Member

    Joined:
    27/2/07
    Messages:
    1.913
    Likes Received:
    15
    Location:
    Hà Nội
    Hm ... 6P3C nghe ... oải lắm. Thay vào đó nếu ngân khoảng bác cho phép thì nên đổi thành bóng Trung Cộng EL34 ... Đương nhiên cũng thể mạo hiểm với 6P3C trước rồi sau này thay đổi cũng được ...

    concerto, 20/6/12
    #11
  12. Tutaimaxxit

    Tutaimaxxit Advanced Member

    Joined:
    14/8/08
    Messages:
    131
    Likes Received:
    3
    Xin chào

    Mạch này gần giống cái LIOA PP 6550,EL34 làm trước đây .Tớ cải tiến để chạy 6P3C cho phổ thông ,để ở cơ quan .mạch vẽ ở tầng công suất thiếu 1 tụ 750pF , đối diện , nối từ B+ 450 Vol đến A dứoi .Nó để dập tia lửa do tần cao cho 2 cuộn dây biến áp xuất , chế độ B gây ra .
    Tụ 0.047 ở G2 của EF86 có thể làm áp 70 Vol khó đạt như bản vẽ , có thể thi thoảng làm cho điện áp G2 cao hơn A .Có thể bỏ đi , nếu bị vậy , cho chạy trước , sau khi có tiếng ở loa , điều chỉnh điện trở 470K (tăng lên ) để đạt 70 Vol

    Đèn công suất đang chạy hơn 50mA một đèn . Tăng lên một chút , tiếng Bass nghe nhỏ sẽ nhiều hơn (Điện trở 350 thay băng 270 , 6 W ít nhất , 3.5 W chính danh , phải dự phòng cho chế độ B , ít nóng hơn ) .Nếu đèn mới hãy thay trở 270 . đèn cũ , nên cẩn thận , nếu thay trở , ghé tai gần đèn lúc mới cắm điện , nghe tiếng rít o o , trong lòng có cả màu xanh và hồng lẫn lộn , sẽ hại đèn , nhanh hỏng .Khi này , nhớ điều chỉnh 2 tụ 750 pF kia

    À mà để ý nhé ,270 là tớ làm , nếu cậu làm , chưa biết đèn cậu thế nào , chắc phải điều chỉnh cụ thể đấy

    Tutaimaxxit, 20/6/12
    #12
  13. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    các bác ở sài gòn chỉ giúp em chỗ nào bán đèn ef86 voi

    trocnguyen, 20/6/12
    #13
  14. Tutaimaxxit

    Tutaimaxxit Advanced Member

    Joined:
    14/8/08
    Messages:
    131
    Likes Received:
    3
    Mua được , lúc lắp bỏ tạm tụ 47 của nó đi , có tiếng rồi , chỉnh mạch hồi tiếp toàn phần trước từ loa về , thấy thiếu cao , hãy cho vào , kẻo tiếng nhọn như sừng trâu , khó biết bắt đầu chỉnh từ đâu
    Mà hỏi cái 6Z32P ý , có rồi thêm thắt sau , có sao đâu .Hỏi anh Teablue ấy , chắc khối

    Tutaimaxxit, 21/6/12
    #14
  15. giotthanhcong

    giotthanhcong Advanced Member

    Joined:
    1/11/09
    Messages:
    785
    Likes Received:
    30
    Location:
    TP.HCM
    Mình đang xài cái amply PP 6P3C-E (nhưng do người khác DIY), tầng đầu dùng 12AU7 và 12AX7. Giờ mình xài cả 4 cây 12AU7 hoặc đổi tầng driver sang 12BH7, nghe cũng thú vị lắm. Bác có muốn tham khảo không ghé nhà mình khui ra cho đo thoải mái :D
    Thân!

    giotthanhcong, 21/6/12
    #15
  16. Pilab

    Pilab Advanced Member

    Joined:
    29/1/09
    Messages:
    1.732
    Likes Received:
    329
    Location:
    TP ThanhHoa, VietNam
    @ Tutaimaxxit: Em vừa lắp xong GU50-SE, em thấy khi hoạt động bóng GU50 cũng có màu hồng và lẫn chút ánh sáng trắng xanh, như vậy có cần điều chỉnh gì không bác?

    Pilab, 21/6/12
    #16
  17. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Giống như đèn giao thông thôi. Mầu hồng ở Plate đèn là phải dừng (off) lại, mầu xanh bất cứ đâu cũng chạy thoải mái

    Teablue, 21/6/12
    #17
  18. Pilab

    Pilab Advanced Member

    Joined:
    29/1/09
    Messages:
    1.732
    Likes Received:
    329
    Location:
    TP ThanhHoa, VietNam
    @ Teablue: Mong bác chỉ giúp em cách chỉnh để không còn hiện tượng đỏ phiến này.

    Pilab, 21/6/12
    #18
  19. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    các bác chỉ em chổ quấn biến thế ở sài gòn với

    trocnguyen, 21/6/12
    #19
  20. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    Bác chạy B+ bao nhiu vậy? Thường thường Fix bias se triode bác chạy tại điểm làm việc là B+300V, B- 40V, dòng khoảng dưới 100mA là đẹp

    Teablue, 21/6/12
    #20
  21. Pilab

    Pilab Advanced Member

    Joined:
    29/1/09
    Messages:
    1.732
    Likes Received:
    329
    Location:
    TP ThanhHoa, VietNam
    GU50-SE triode hiện em đang chạy:
    B+ 500 V;
    B- 78 V;
    dòng 55 mA.

    Pilab, 21/6/12
    #21
  22. Teablue

    Teablue Advanced Member

    Joined:
    6/12/05
    Messages:
    4.259
    Likes Received:
    22
    Location:
    Sài Gòn
    500V cũng được nhưng tuỳ lô đèn. Bác chạy khoảng 300V cho đúng với made in CCCP

    Teablue, 21/6/12
    #22
  23. hung1976

    hung1976 Advanced Member

    Joined:
    27/3/12
    Messages:
    265
    Likes Received:
    88
    Location:
    Nam Định
    Bác liên hệ luôn với bác đồng hương đến từ sài gòn đang post bài nhiều nhất trong topic của bác quấn biến áp giúp bác. Đó là một cao thủ quấn opt có thứ hạng đó.

    hung1976, 21/6/12
    #23
  24. Tutaimaxxit

    Tutaimaxxit Advanced Member

    Joined:
    14/8/08
    Messages:
    131
    Likes Received:
    3
    Thực ra , tớ muốn để người khác trả lời câu này . Lâu quá , bất tiện , tôi trả lòi thêm , phụ vào Tea vậy (phụ thôi, đồng ý hay không , để trong tâm thôi ) :

    Không có tiếng o o , đỏ trong lòng Plate , chỗ nhìn thấy các vòng lươi ,đỏ , bình thường , cái vỏ Plate đỏ lên , mới hãi
    Giông GU 50 này , quá áp , không ngại lắm do bền, lưới 2 đang nối Plate , đo với đất , cỡ 500 Vol , bias 90-120 , hợp lý nhất
    À mà sao không vào top GU50 single ấy , vô khối thử nghiệm rồi, tha hồ mà ứng dụng

    Tutaimaxxit, 22/6/12
    #24
  25. trocnguyen

    trocnguyen Approved Member

    Joined:
    29/12/10
    Messages:
    10
    Likes Received:
    0
    em quấn cái biến Áp OTP mà không biết như thế nào.Có Bác nào cho em thông số , chất liệu dây dẫn , chất liệu lõi , ... giúp em không ạ

    trocnguyen, 22/6/12
