Cái pre cỏ úa của em sao dạo này càng ngày càng nhỏ dần và giờ thì chỉ nghe tịt tịt và rột rẹc một bên, nên em quyết vẽ lại cái mạch, chỉ được 2/3 mà mắt mũi tèm nhem rồi,( em tay ngang thôi). các bác đi qua xem giúp cho với, em muốn mua trở tụ mới thay hết nên nếu có thay đổi mạch thì cũng tốt ạ, thay cái biến thế này vô luôn có được không ?. vì trong pre có tới 2 cái biến thế chợ, 1 cái ra 100 vô trực tiếp chân đèn, một cái qua diot qua choke. Em cảm ơn.
Mạch trên mạng không có cái nào kết hợp cả 2 loại bóng trên. Nên em mới nhờ các bác vẽ lại cho em chút. Em mù mờ về điện. Mong các bác giúp cho. Cái đầu tay nên em thấy đẹp mà bác.

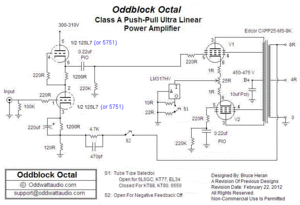

em muốn làm theo cái mạch này thì thay 6sj7 vào bằng bóng 5751, vậy thì thay đổi tụ trở như thế nào vậy mấy bác. em đang có sẵn 6L6WGB và 6n3C-E(5881) luôn rồi để lâu lâu cắm rút.
Em ráp theo sơ đồ trên, tầng đầu thay bằng bóng 5751, giờ có câu hỏi lớn trước khi đóng điện là thay vì dùng biến áp xuất âm ra loa, mà giờ chưa quấn được thì thay xuất âm tụ dùng với am bán dẫn đấu như thế nào vậy ?. Em cám ơn.
Mạch này, có tải là biến áp xuất âm. Nếu chưa có BA xuất âm thì "hỏng' đóng điện. Đây là mạch công suất đơn SE, nếu dùng tụ, trở để lấy tín hiệu ra đưa sang powe bán dẫn sẽ gây méo. Tốt nhất nên có ba xuất âm hãy đóng điện.
Cám ơn anh. Chắc phải đợi quấn thôi. À mà tầng đầu 5751 xuất qua tụ vào ngỏ in cd của ampli chắc được chứ anh.
Trở kháng ra của tầng đầu 5751 lớn, trong khi đó trở kháng vào của Powe bán dẫn nhỏ, nên việc phối hợp trở kháng ra/trở kháng vào sẽ gặp khó khăn trong trường hợp này. Nếu lấy trị số tụ xuất nhỏ thì tín hiệu đưa sang tầng sau không tốt, nếu lấy tụ trị số lớn cho phù hợp mạch vào của P bán dẫn thì lại không tương thích với tầng 5751. Chỉ có lất tín hiệu ở K thod của 5751 thì giải quyết được, khi đó phải sửa lại mạch 5751 để lấy tải K thode. => tốt nhất là khi có OPT hãy dùng cho an toàn.
Cách 1: - Tháo tụ 0,22uf (PIO) tại chân 6 của 12SL7 - Dùng 1 tụ 1uf/250v nối vào chân 6 đèn 12SL7 đầu kia tụ đưa vào IN của powe. (nhớ phải nối cả dây mass) Cách 2: - Nhả tụ 0,22uf như trên - Nhả tụ 220uf của 1/2 đèn 12SL7 dưới (tụ K thode) - Công tắc S2 ngắt - Dùng 1 tụ từ 2,2uf - 10uf nối cực + vào Kthode (chân 3) đèn 12SL7, đầu kia tụ đưa vào In của powe bán dẫn. - Nối dây mass của mạch (đèn) với mass của powe bán dẫn. bật máy => nghe nhạc Tuy nhiên lúc này phần mạch của đèn điện tử giống như một pre (chính xác hơn là bufer đèn) cho nên chất âm không thay đổi là mấy.
Anh xem giúp mạch này vẽ có lộn chân không vậy. Đèn 5751 Trên mạch là chân 4.5.6. Đúng phải là chân 6.7.8 chứ. Chân 4 và 5 là đốt tim mà. đang hoài nghi chổ này. Em cam ơn.
Trên hình vẽ đúng rồi cụ ạ. Đây là đèn chân Octal => 7,8 là sợi nung tim => đây là đèn 12SL7 Còn đèn 5751 là đèn 9 chân, 4,5 là nung tim. 6,7,8 lần lượt là A, g1, K. Trên sơ đồ bác lại ghi là 12SL7 rồi lại ghi 5751 ? 2 đèn này khác nhau chân cẳng mà sao lại ghi như vậy ? rất dễ nhầm lẫn :mrgreen:
Lúc chiều em đã mạnh dạn thay đổi chân như em nói và sơ đồ của bóng 5751 là 9 chân tăm, 4,5 đốt tim, 9 là ct đốt tim. bóng đã đỏ đẹp với 6.4vdc. nhưng tiếng ra nhỏ quá, phải vặn tới 12h mới bằng nghe cd bình thường 8h. không ù xì gì ráo trọi em ráp đúng như trên, kiểu nó nhỏ vậy hả anh ? em cám ơn nhiều.
Nếu lấy tín hiệu ở chân 2 (A nod) tiếng sẽ khỏe hơn. Ở trên mạch KĐ, nếu lấy TH ở K, hệ số KĐ <1 nên tiếng nhỏ (vì để phối hợp Z với Powe bán dẫn). Nếu thwcj hiện đúng như sơ đồ nó sẽ khác. Ngoài ra mạch này có gain nhỏ, nên phải phối hợp với Pre đèn để nâng độ lợi.
Rất cám ơn bác đã qua tâm tới topic của em . Em update tình hình tiếp tục là em đã ráp nguyên mẫu tầng đầu và tầng sau như hai hình, dùng biến thế nguồn nhật bự vào 380v ra 9v 1A. đấu ráp xong xuôi nó kêu, cái cục biến áp nó cũng rên giống ca sĩ, loa hơi rè chút, sau khi cân chỉnh vài điện trở thì hết rè mà bass, treble thiếu, chắc do biến áp làm OPT.. :mrgreen: định dọn dẹp để có thời gian quấn OPT thì 1 cái bóng 5751 rơi xuống đất, niềm vui phút chốc tiêu tan. nhân đây cho em hỏi nhỏ bóng tầng đầu nào hay vừa vừa, dễ mua, mà rẻ không vậy? em mua mới nguyên cặp luôn chứ cặp 5751 cũng 2 đời khác nhau rồi. Em cám ơn nhiều.
