Không biết em có duyên nợ gì với con PCM56P này thế nào nữa. Vì từ khi biết VNAV em mới biết cái CDP Sony 222ESD nhà em sử dụng con D/A là PCM56P và em đã lôi nó ra mod vài chổ sau đó nghe thử thì đúng là âm thanh hơn hẳn mấy cái DVD cỏ nhiều mặc dù em nó mấy lần xém ra vựa ve chai rồi. Và bây giờ em chỉ nghe CD bằng em nó thôi. Tự dưng sáng hôm qua vô công ty làm ngày đầu năm mới thì máy bị shutdown hoài, cuối cùng thì tìm ra một cái Kilowatt transmitter bị die. Sau khi thay cái mới thì em mở thử ra xem bên trong như thế nào (khoái mở ra mặc dù chẳng bao giờ sửa được.. :mrgreen: ) ai ngờ nó cũng sử dụng một con PCM56P luôn! Và em liên tưởng đến mấy cái hư trước đó nữa . Và sáng hôm nay em suy nghĩ tại sao mình không làm thử một cái DAC nhỉ. Thế là em search trong Google thì chỉ thấy cái mạch này thôi. Do em không rành về DAC lắm nên mong các bác chỉ bảo là em có thể dùng mạch này được không ạh. Nếu lắp y chang thì có thể chạy được không nữa. Và cho hỏi thêm là tín hiệu đầu vào có thể lắp bất kỳ các CDP nào cũng được hả các bác? Cái con TRX179 là gì vậy? Và ký hiệu nối dây VD bên CS8412 thì nối đi đâu? Em có thể thay con CS8412 bằng con CS8414 được không ạh? Nếu bác nào đã làm DAC bằng PCM56P rồi thì cho em xin coppy y chang để làm cho chắc ăn . Xin chân thành cảm ơn!
trx179 là con nhận tín hiệu quang Có thể thay cs8412 bằng cs8414 Con CS này có 2 nguồn cung cấp 1 là nguồn digital, 2 là nguồn analog. tất cả đều +5V, nếu ko cầu kỳ túm chung vào cũng được? Bác chỉ kết nối được với đầu cd có ngõ ra SPDIF dạn coxial hạy optical ( nếu bác kiếm được trx179)
DAC PCM56 nghe hay lắm, mình vẫn có 1 em CD cỏ chạy con này, mình không rành lắm về thiết bị số nhưng cái con TRX179 là bộ thu tín hiệu số qua cáp quang. Và ký hiệu nối dây VD bên CS8412 thì nối đến điểm đất Digital (chân số 8 ), chân 21 đấu đến điểm đất analogue thôi. có thể thay con CS8412 bằng con CS8414 được bác à.

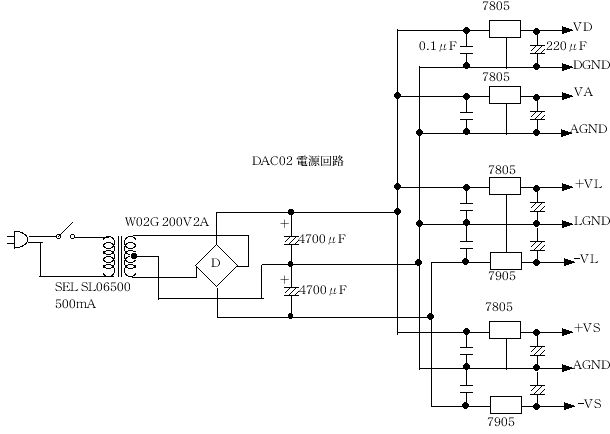

Em mới tìm được nữa cái sơ đồ PSU nên rõ hơn rồi các bác ơi (chưa gì đã hỏi... he..). Như vậy nếu không kiếm TRX179 thì em vẫn dùng được cổng coxial àh. Như vậy em làm mạch này là không vấn đề gì hả các bác? Có cần thêm bớt gì không ạh? Để em vẽ luôn PCB cho nó!
Em có cái Yamaha chạy 1 đôi DAC này Có bác nào đã mod lại chưa cho em xin công thức làm cho hay hơn chi tiết hơn với !

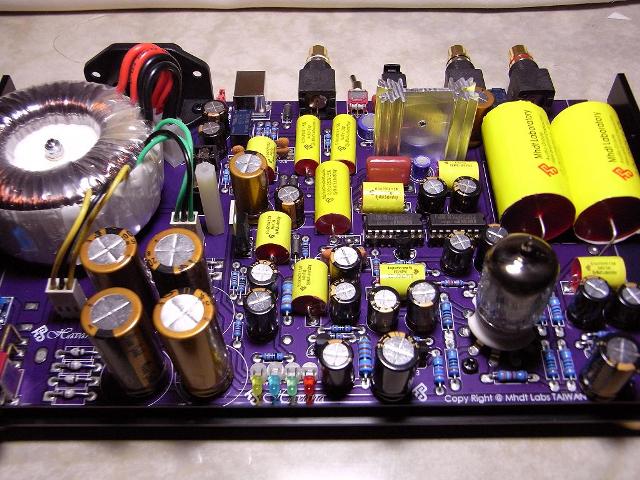

em mới tìm được nữa nè http://www.geocities.com/mhdtlab/havana.htm Mà sao nhiều linh kiện thế không biết nữa. Cái analog out mạch trên nối trực tiếp với amp thì được không các bác?
Mạch này dùng tầng đệm bằng đèn, cắm trực tiếp cũng được như đầu ra của CD player ,vẫn nên dùng qua pre
Đối với kênh trái nên cải tiến thế này: Không nên nối thẳng từ chân 11 của cs8414 sang chân 6 của pcm56 mà nên lấy từ đầu ra của con inverter (74hc04) và cho nó invert một lần nữa rồi mới nối vào con PCM56. 74hc04 có 6 con inverter bên trong nên chỉ cần thêm vài đường mạch là xong thao tác trên chứ ko cần thêm linh kiện bác ah.
Cho nó đảo hai lần hả bác Planet. Mục đích là tạo delay hay để lọc tín hiệu tốt hơn vậy bác? Bác xem dùm em còn cái gì cải thiện hơn nữa không? Như tính hiệu SPDIF có cần biến thế cách ly không? Vì em không biết quấn và chọn lõi ferit gì đó được không? Còn phần nguồn thì sao các bác? Nên làm PCB nguồn riêng hay chung cái nào tốt hơn. Cái RX179 nếu tìm không ra thì mình lấy cái trong con chuột lăn không biết được không nữa. Xin lỗi em hỏi nhiều quá... Cảm ơn! Àh còn con CS8414 bác nào dư hổng xài để lại em nha!
con otical reciever em nghĩ khó chế đấy, vì nó hoạt động tầm 8Mhz Biến thế cho spdif hay có trong thiết bị chuyên nghiệp, còn nối tụ thì hay dùng trong thiết bị dân dụng nguồn chung thì nhìn gọn gàng hơn, nhưng khó nâng cấp tách rời thì dề thay đổi hơn b/r
Em hỏi bác Tuấn Sieuthiav thì hết con CS8414 rùi. Chắc đợi khoảng 1 tháng mới có. Bác nào dư chưa dùng thì để lại em làm cho mau lẹ . Đang máu quá trời. Hic...
Làm như vậy để cho xung LE vào 2 chip DAC có đặc tính giống nhau về phase noise vì cũng xuất ra từ con 74hc02... Nếu không làm như vậy thì coi như 1 chân đi giày chân kia đi đất. Có biến thế cách ly thì tốt hơn là không có.

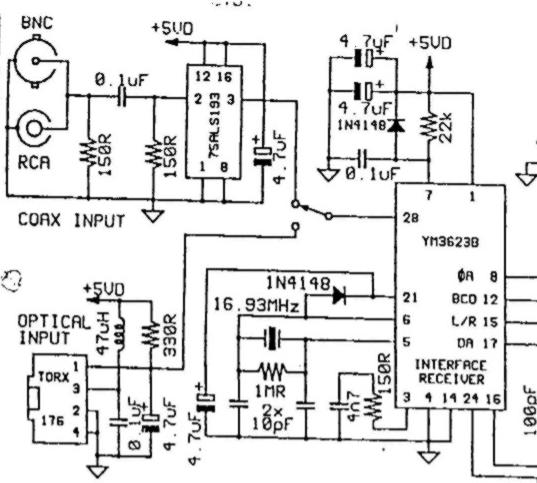

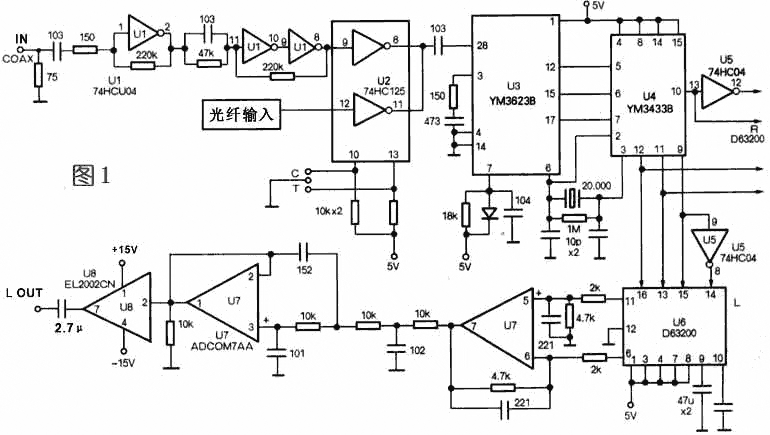

Cuối tuần về nhà lục ra cái ampli cũ vì em nhớ không lầm nó có cổng Optical input định đem ra như thế nào thì phát hiện con DAC cũng là con PCM56P. Các bác thấy em có duyên với em nó ghê không!! . Nhìn cái mạch thiết kế cũng ổn toàn xài tụ ELNA không hà, có cả ic lọc digital và khuếch đại đường ra của con PCM56. Nhưng cái board này chỉ có cổng optical input thôi thì làm sao lắp thêm cổng coaxial đây. Tra datasheet của em YM3623B trên bo thì tín hiệu DIN là theo tiêu chuẩn EIAJ gì đó hổng phải S/PDIF. Mong bác Tivoi, bác Planets và các bác giúp em giùm convert tín hiệu từ S/PDIF sang EIAJ. Em search trên google thì có hai mạch này nhưng không biết có dùng được không. Vì con SN75ALS193 không biết ra NT có không nữa.
Chiều nay em về làm liền vì em có sẵn con 74HC04 rùi. Ủa mà sao có con là 74HCU04 nữa àh. Cái vụ digital này em trả cho trầy hết rùi. Chắc lắp 74HC04 cũng hổng sao! Thanks bác Planet.
Hi all, Các bác cho em đu theo với! Em có CS8414 rồi! Cái vụ PCB thì khỏi lo, em trồng được!!! Thanks,
tối qua em thử mạch xài con 74HC00 dùng tạm thay cho cổng đảo chạy luôn! Bác Cellphones kiếm con CS8414 hay thiệt! Định làm con DAC gì vậy bác?
Em sưu tầm được mấy con PCM56, PCM58, TDA1541 ! AD1865 thì mua đc trên sieuthiav, chưa có ý định cụ thể là làm con nào!
Bác cứ làm con nào rẻ nhất trước đã. Sau đó bác mod mạch này cho âm thật hay. Khi đó sẽ có nhiều kinh nghiệm. Tiếp đến chơi các con hay hơn sẽ thấy cuộc sống ngày càng thú vị và ngày càng yêu Audio
