Em định làm mạch công suất ClassD theo cái Datasheet phía dưới đây ạ.Cái Circuit 100W.Linh kiện thì cơ bản là em đã có đủ.Nhưng mà vì chưa làm ClassD bao giờ nên em muốn hỏi các bác xem có lưu ý gì không.Về cả phần nguồn nữa ạ.Các bác phán đoán xem mạch này chất âm có được không ạ.Hay nó chỉ đc cái công suất trâu bò thôi Hix hix.File to quá.Em ko up lên nổi.Các bác chịu khó lên www.alldatasheet.com down datasheet của con này về vậy.Trong đó có mạch luôn ạ.
Bác vẽ trò đố Em rồi! :mrgreen: Con gì mà lạ thế ? Em tìm mãi vẫn chưa ra tên nó là gì! Bác làm ơn bật mí đi ạ. Bác muốn làm Class D thì làm theo cái mạch UCD của Bác hien.t.nguyen là OK rồi, vừa đơn giản, vừa CSuất cao.
Ui trời.Chết chửa.Em vô ý quá.Em quên mất nó là con ZXCD1000.Link datasheet của nó đây ạ. http://www.alldatasheet.com/view.jsp?Se ... d=ZXCD1000 Em định làm theo cái mạch 100W ở cuối datasheet ý. P/S: Được cụ DIY-Lover vào toipc của mình sướng quá :mrgreen:
Con này chỉ chạy ở tần số 200khz(max 250Khz) thì chỉ thích hợp làm subwoofer thôi bác super_voz ơi. Nó băm tín hiệu không nhuyển lắm, tần số này làm mạch lọc LC ở ngõ ra có ảnh hưởng đến đáp tuyến tần số của tín hiệu âm tần. Bác nên chọn con mạch nào chạy trên 300khz thì hay hơn. Chúc bác vui.
Oh thế hóa ra kon này kém thế ạ.Hix hix.Thế bác có bít con TA2020 chạy ở tần số bao nhiu ko ạ ? Em chỉ cần như kon đó đc rồi.Mà nhỡ mua hết linh kiện rồi mới chết chứ... hiz
TA 2020 chạy classT mà bác super_voz, con này chạy đến 1Mhz(max).Mạch LC ngõ ra là 10uH và 0.47uF nên rất tốt,không ảnh hưởng đến âm tần và lại tích hợp 2 kênh BTL luôn nhưng công suất chỉ có 20W/4 ohm thôi.Do nguồn cấp rất thấp(Typ=13.5V) nên đã chạy BTL mà công suất vẫn nhỏ.
Da, thật siwj em chưa phân biệt đc ược T cà D monh bác giải thick rõ dùm em được không ạ. Thế chắc con ZXCD này phải bỏ xó rồi.Đau nhất là mua cả linh kiện cả PCB rui chứ.Huhu.
Em cũng thấy về nguyên lý thì 2 loại này giống nhau,cùng là điều chế độ rộng xung nhưng ClassD thường có tần số dao động dưới 500Khz còn ClassT thì có thể chạy đến vài Mhz. Dĩ nhiên cái classT chất lượng hơn nhưng rất khó làm bằng linh kiện rời. Không rõ có khác biệt nào nữa hay không?Vì ClassT luôn tích hợp bên trong IC nên em cũng không hiểu rõ nó vận hành như thế nào nữa!
Bác thử thay thế con IC bằng con khác như IRS 2092 thử xem,nó chạy max là 800khz lận đó và phụ thuộc linh kiện ngoài nên rất dể làm.
OK.Em sẽ kiếm kon này lắp vậy.Nhưng em ko thik Bass cua Classs D lắm.Thía nên ý định làm sub là ko cóa.Hi`
Thưa các Bác! Hôm nay em nhận được mấy con IC amplifier chạy class D của XNP (phillips). Nên cũng định làm dự án này. Tuy nhiên, khó khăn là theo mạch Demo cũa hãng nó dùng LK SMD (dán)nên hơi khó khăn trong việc tìm mua LK. vậy các Bác cho em hỏi: nếu vẽ lại mạch và dùng linh kiện rời có ảnh hưởng gì đến việc chống nhiễu không ạh!? Hoặc nếu Bác nào biết chỗ bán Lk dán chỉ giúp em với! Con IC này có số hiệu: TDA 8920BJ. Công suất ra của nó 100Wx2 Tks các bác!
Theo em bác nên dùng linh kiện SMD. Cũng có nhiều kit class D dùng linh kiện through hole nhưng hiệu quả chống nhiễu không tốt bằng SMD đâu. Em có một ít linh kiện SMD: MLCC, R chip, L chip, Tantalum chip gồm khá nhiều trị số Bác cần trị số thế nào thì pm cho em, có được con nào em gửi biếu bác con đó. Em lia qua schem ở trên thì thấy đám MLCC chắc em có đủ cả. 2 em L3, L4 chắc bác phải lấy dây đồng quấn lên lõi xuyến thôi. Còn đống R bác chịu khó kê lên để em kiểm kho xem có được con nào. Còn bao nhiêu bác cố tìm mua vậy. Em thấy hiện nay cũng nhiều nơi bán linh kiện SMD rồi.
Tks Bác nhiều! để em liệt ke lại xem thế nào rùi PM bác sau ạh! 2 cuộn L3,L4 thì đon giản bác ạh! Năm xưa bác mua LK này ở đâu vậy? Bác ở SG hay HN vậy Bác?
Em ở HN bác ạ. LK SMD em chưa mua bao giờ. Nhưng em có một ít sample kit do vendor gửi sang. Cái này chỉ để ngắm hoặc hàn bằng tay chứ cho vào máy nó ko chạy. Vì máy nó chỉ thích ăn cả cuộn, còn spl kit lại bị cắt thành từng đoạn mất rồi. Bác cứ pm em gửi vào cho

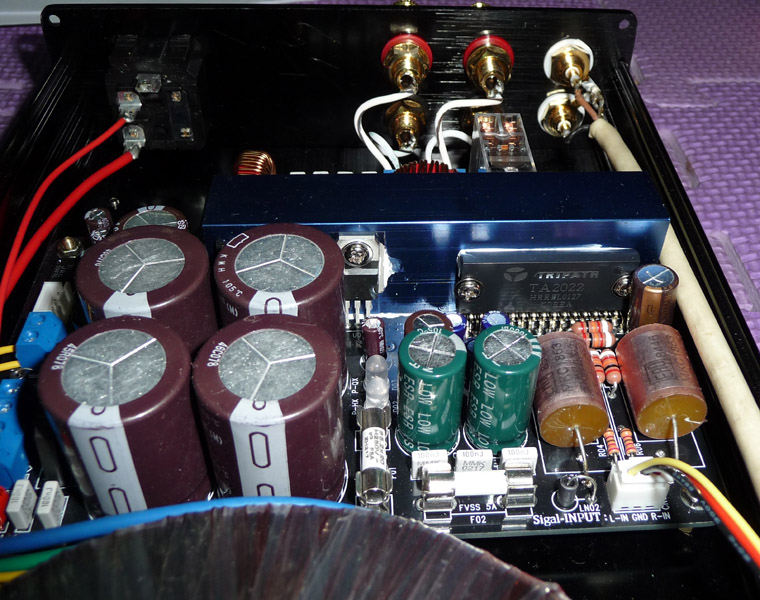

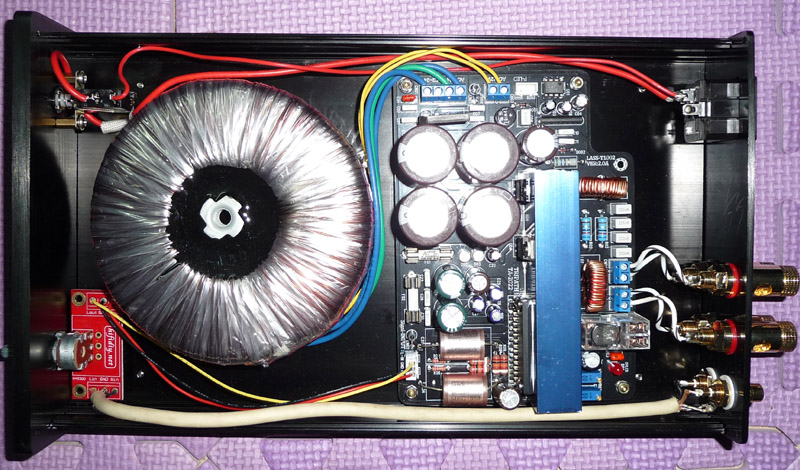

Up lên 1 chú ClassT sử dụng IC TA2022 của Tripath em mới lắp ráp xong. Tiếng khá chi tiết nhưng hơi lạnh. Còn 1 chú TDA8920 nữa nhưng chưa có thời gian để ráp nghe thử.
Bác có PCB jin nhìn phế thật. Như đồ Hãng ấy nhỉ? :lol: Bác cho em hỏi PCB của TDA 8920 Bác có sẵn không ạ?
oạch , anh vẫn để nhà mà , cái vụ class D với T này anh có rành đâu , mà chú cũng có đưa sò cho anh đâu , có làm a mang PCB đến cho :mrgreen:
