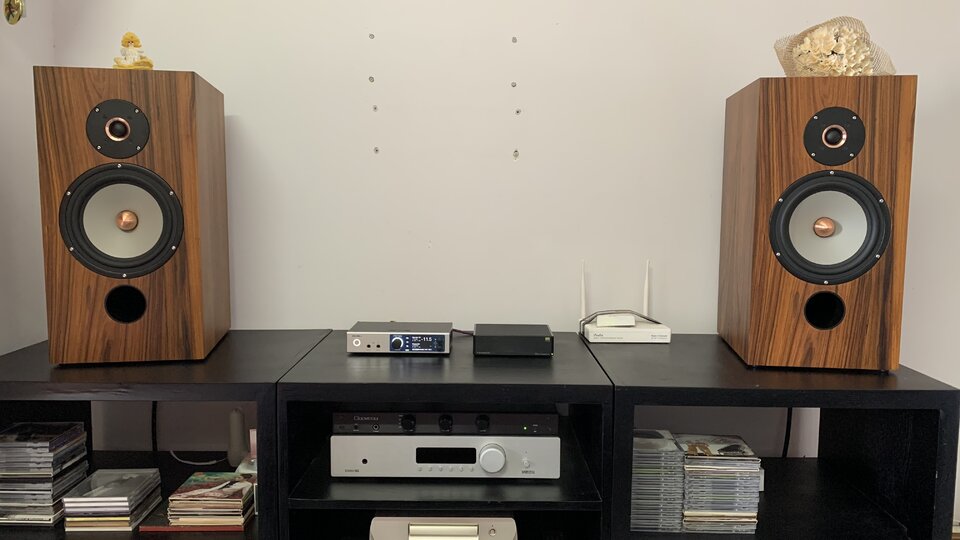

Giờ lắp vào thùng và nghe kết hợp với đo đáp tần xem có giống như thiết kế không là được bác ah. Chú ý nên đảo cực bass và nghe + đo xem nó có tụt khoảng 20dB trở lên ở điểm cắt tần dự kiến không nhé (cách này để kiểm tra pha của 2 củ loa có đồng pha tại điểm cắt không). Nếu ngon thì là thành công rồi đó bác!
Tiện có topic này . Mình muốn quấn 1 cuộn cảm sử dụng cho loa với nhiều đầu ra giá trị khác nhau. Trên phe EI .để thực nghiệm như hình . Vậy anh em cho hỏi khi vào phe thì E một bên lót khe hẹp rồi I như kiểu chock hay vào phe xen kẽ kiểu biến áp nguồn. Thanks

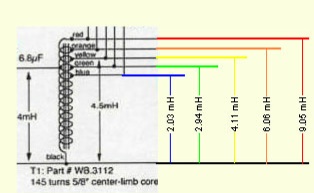

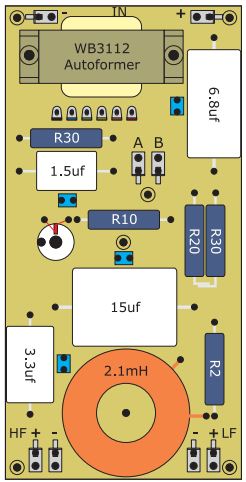

Ok .thanks bác penzer 90. Chả là covid buồn quá .quấn thử cuộn cảm nhiều đầu ra để thử trên crossover tannoy DIY trải nghiệm nó thế nào . Cái này cũng hơi to mò là cuộn cảm này đa phần tannoy sử dụng phe EI . K biết thời điểm đó chưa có loại lõi không khí hay lõi ferit như bây giờ. Hay hãng làm cuộn cảm lõi EI là có mục đích riêng. Làm lên chất âm riêng . Mời các bác cho y kiến . Thanks al .

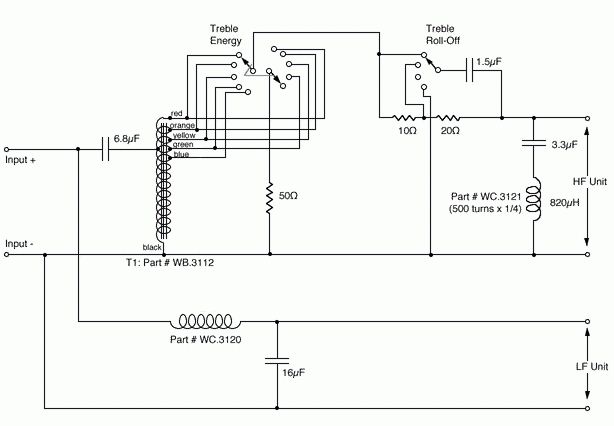

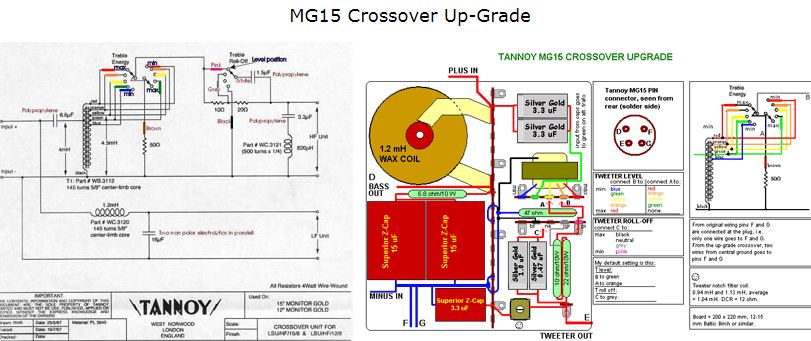

Dòng qua cuộn cảm dùng trong mạch lọc nguồn (choke), qua biến áp xuất âm của mạch SE là dòng một chiều chỉ biến đổi về cường độ nên cần có khe hở để tránh bão hòa trong mạch từ. Dòng qua cuộn cảm của mạch phân tần loa là dòng xoay chiều, thế nên theo em thì không cần khe hở (vào fe EI giống như biến áp nguồn). Bác @tepriu : mục này sang topic Tannoy thì có thể nhiều bác biết rõ hơn. http://www.troelsgravesen.dk/tannoyMG15.htm Tks for All.
Thanks bác pilab. Phe EI .1.6cm × 3cm mới quấn thử 50 vòng đã đạt 5mH . Em định quấn các đầu ra .3.5mh -4mH -4.5mH và 5mh để có nhiều lựa chọn . Thanks all
Mỗi lõi cho chất âm riêng đó bác! E cũng đã xử hết tụ ở con phân tân lgm12x E chỉ thay đúng trị số theo tụ cũ ko thay đổi gì. Kết quả rất ấn tượng :d tiếng tốt hơn hẳn bác ah. Còn cuộn cảm thì e chưa thay thử nên ko rõ

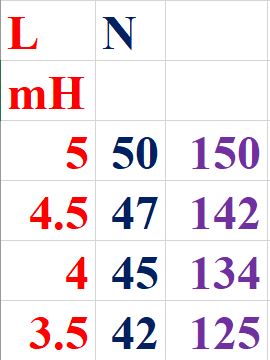

Nếu chỉ quấn 50 vòng mà đã đạt 5 mH thì có thể lõi bác dùng hơi lớn; với lõi này thì số vòng tương ứng 42/45/47/50 cho 3.5/4/4.5/5 mH. Nếu bác giảm tiết diện lõi (chẳng hạn giảm bề dày lõi từ 3 cm xuống cỡ gần 2 cm) thì để đạt 5 mH sẽ cần số vòng lớn hơn, tạm coi là 150 vòng. Khi đó số vòng tương ứng 125/134/142/150 sẽ cho 3.5/4/4.5/5 mH. Trong trường hợp này sẽ quấn được chính xác hơn so với trường hợp lõi có tiết diện lớn. Tks for All.

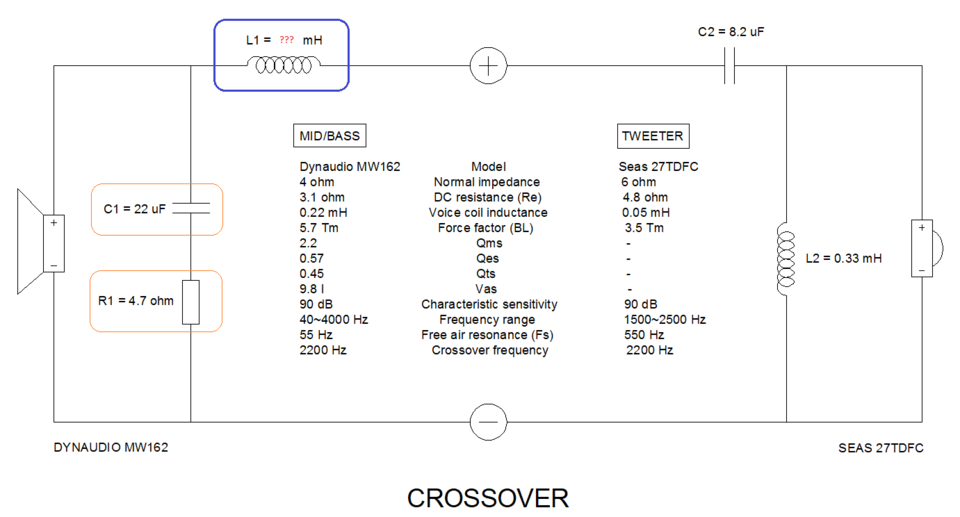

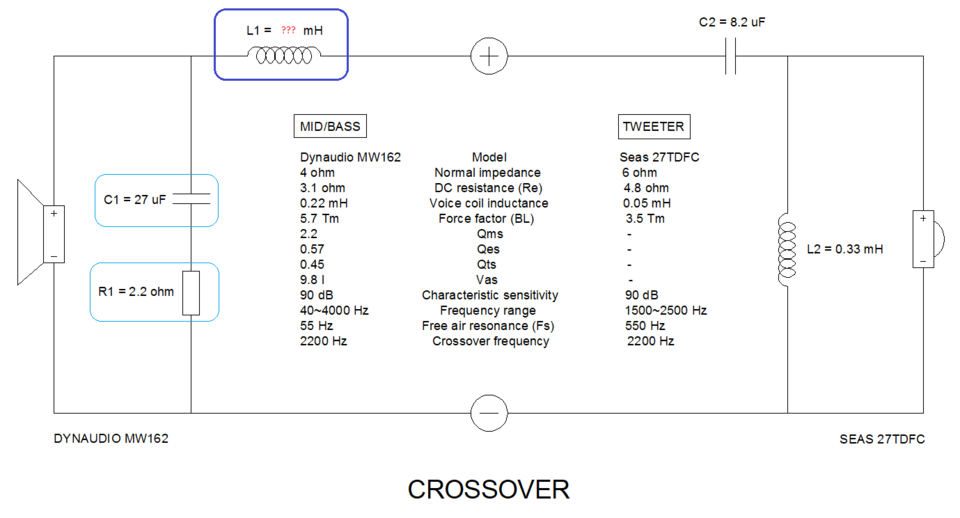

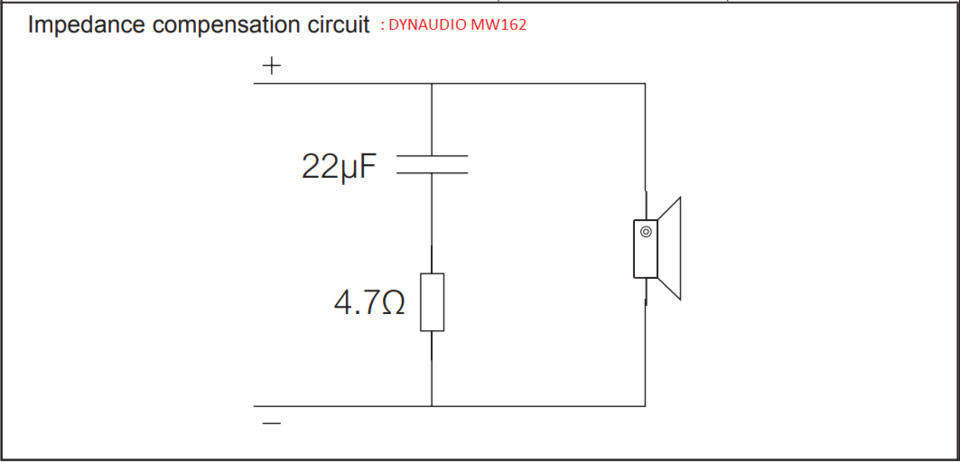

Hi các bác, e tiếp tục dự án thứ 2, nhờ các bác hỗ trợ giúp em tìm thông số cuộn dây L1 trong 2 trường hợp sau: - Trường hợp 1: C1=27 uF, R1=2.2 ohm (đây là thông số e lấy được từ mạch phân tần Dynaudio X252 dùng cho củ loa Dynaudio MW162) => L1= ??? mH - Trường hợp 2: C1=22 uF, R1=4.7 ohm (đây là thông số e lấy được từ mạch bù trở kháng của củ loa Dynaudio MW162) => L1= ??? mH E ko biết C1, R1 có ảnh hưởng tới thông số của L1 ko, e dùng software thì tính ra được L1=0.29 mH Với các bác cho e hỏi trở kháng thuần của mạch phân tần này là bao nhiêu Ohm ạh? E muốn điều chỉnh về 4/6/8 Ohm thì làm sao ạh? và chọn mấy Ohm là tối ưu nhất?
Theo em bác mới tính trị số của L1 theo điểm cắt thôi, còn phase thì sẽ không thấy được nếu không đưa thông số đo của củ loa vào. Về cơ bản thì C1, R1 thay đổi cũng sẽ thay đổi L1 bác ah. Thế nên nếu chỉ có 2 giá trị thì bác thử rồi so xem giá trị nào ok hơn rồi quyết. Mình làm lại cũng không nhất thiết phải theo hãng đâu, vì hãng họ phải tối ưu về chi phí nên bác cứ thử nghiệm biết đâu lại tìm được phương án tối ưu về chất lượng.
Mọi thông số em thấy có sẵn trên sơ đồ bác post rồi nên bác chỉ cần đưa thông số vào phần mềm bác đang có để tính thôi Cossover cắt cho Mid/bass ở 2,2Khz (cắt bậc 1). Do Qts là 0.45 nên bác chọn crossover type là 1st Butterworth. Bác đừng quan tâm đến R1 và C1 vì nó là mạch Zobel (mạch cân bằng trở kháng của loa). Nếu bác dùng amp SS thì cần kiểm tra xem nó có gắn sẵn mạch Zobel này chưa (nếu nó có rồi thì không cần gắn) Đáp tần loa treble em thấy ghi...... sai hay sao ý (1,5Khz - 2,5Khz) Mong rằng giúp bác phần nào P/s: Em thấy: "may thầy phước chủ" thôi chứ còn làm cross tử tế không dễ như thế đâu (đâu phải ai cũng có thiết bị đo kiểm để xem giữa tính toán với thực tế nó ra ... răng) Nghe cảm thấy hay là được
Thank bác nhiều, để e ráp nghe thử cả 2 trường hợp xem thế nào. Chả hiểu sao ông hãng Dynaudio đưa thông số mạch Zobel cho củ loa 1 đàng, mà khi ổng thiết kế mạch phân tần cho củ loa đấy thì ổng lại dùng 1 thông số khác, trong khi đó ổng tuyên bố mạch Zobel đấy là 1 phần ko thể tách rời của củ loa. Đáp tần loa tweeter e viết thiếu 1 số 0 ạh: 1500~25000Hz ạh
Em thấy cuộn cảm dùng cho loa của Tango có kích thước gần bằng với lõi của Tamura F2007 đấy . Nếu bác dùng Fe EI thì cứ làm E một bên và I một bên cho dễ ghép. Để dễ trong việc cân chỉnh 2 cuộn cân nhau nên có 1 Air gap thật mỏng Vài hàng góp ý P/s: cuộn cảm cho Bass RCD càng nhỏ càng tốt => càng mắc tiền
Hi @tepriu xem thử có thể lồng EI như nguồn. Nếu 2 cuộn không cân rút bớt ở cuộn H lớp 1, vài lá EI ra, đóng miếng phíp, nhựa bù vào có thể dễ cân hơn air grap.

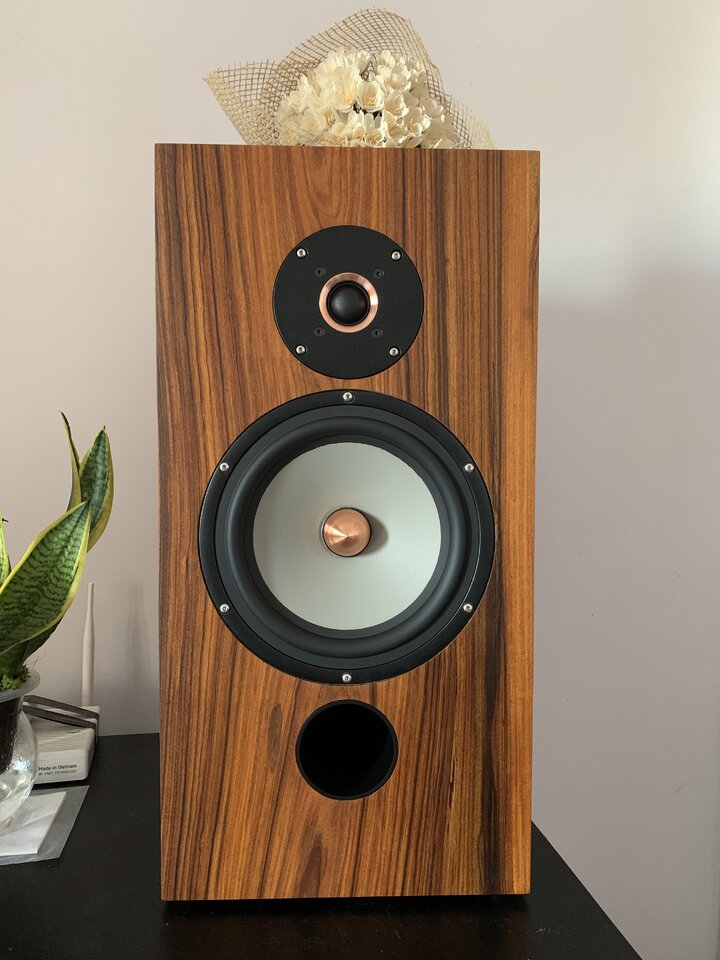

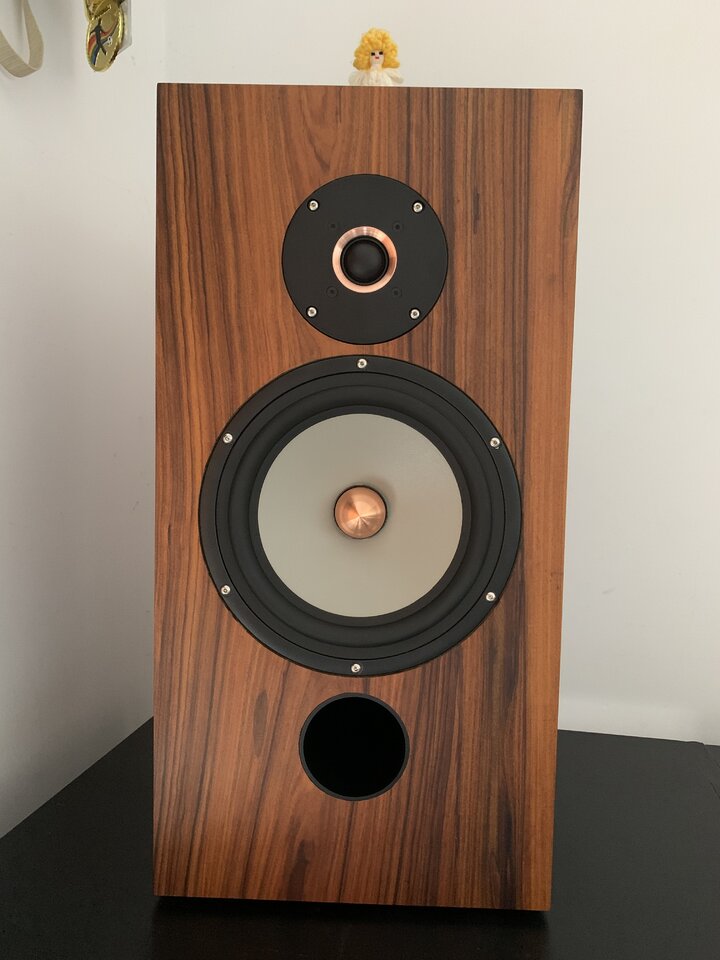

Em không thấy bác show đáp tần của loa Mid/bass nên em không dám đưa ra đề xuất vì thông số Mid/bass lên đến 4Khz Nếu ở 3,5Khz loa Mid/bass ít suy giảm thì bác nên cắt ở 3,5Khz để giảm tải cho loa treble. Bác nên kiếm cao su non dày 3mm dán toàn bộ phía trong thùng cho nó giảm cộng hưởng của thùng lên loa Mid/bass cho nó giống loa ProAc . Lớp cao su non này em thấy hay có ở phía dưới các bồn rửa chén của các hãng mắc tiền Vài gợi ý góp vui
Món này là VL hay dùng trong ngành XD, khi dán vào giúp làm “câm” tiếng thùng (thùng gỗ ~ thùng đá xẻ). Các bác có thể mua ở 02 cửa hàng VLXD: - của hàng bán sàn nhựa giả gỗ, họ dùng để lót giữa sàn BT với lớp ván sàn để đi lại ở bị gẫy hèm nhựa liên kết 2 tấm ván nhựa (khoảng 20 k/m2), - cửa hàng VL chống thấm, lớp chống thấm tầng hầm, có 1 mặt nhà SX bôi sẵn 1 lớp bi tum sau đó dán lên 1 lớp giấy nhôm lên để cuộn lại o bị dính, khí dán bóc lớp giấy nhôm. Loại này đắt hơn, cỡ ~ 100 k/m2, loại này tớ thấy nhiều hãng xe hơi dùng dán trong ngoài sàn, nóc, cửa xe để chống rung ồn (tớ thường dùng loại này vì tiện, cắt đúng kích thước dán vào thùng rồi bắn vài cái ghim vài điểm là song).
Em xin góp ý kiến như sau: Như ở trên bác qcc5125 có nói, nếu ko có thông số củ loa thì mình chỉ tính toán theo công thức sơ đồ mạch phân tần lý thuyết, thực tế thì cả đáp tuyến và phase đều ko như vậy. Lý do củ loa theo lý thuyết ko có trị số cảm kháng (Le=0) nhưng thực tế lại có. 2. Vật liệu dán thùng để giảm rung ( damping) thì nên dùng loại tấm bitum như bác ngoc2 đề xuất. Có thể dán bằng keo + ghim bắn để tấm ko bị rơi sau 1 thời gian dài treo trên vách thùng. Ngoài ra vẫn nên có thêm các lớp bông hút âm khác trong thùng. Chúc các bác sớm hoàn thành những dự án diy trong những ngày nghỉ này.
Cảm ơn bác đã bổ xung [emoji7] Em thấy ProAc dùng 1 lớp mút xốp dày 2cm cover lớp cao su non [emoji39] Cheer

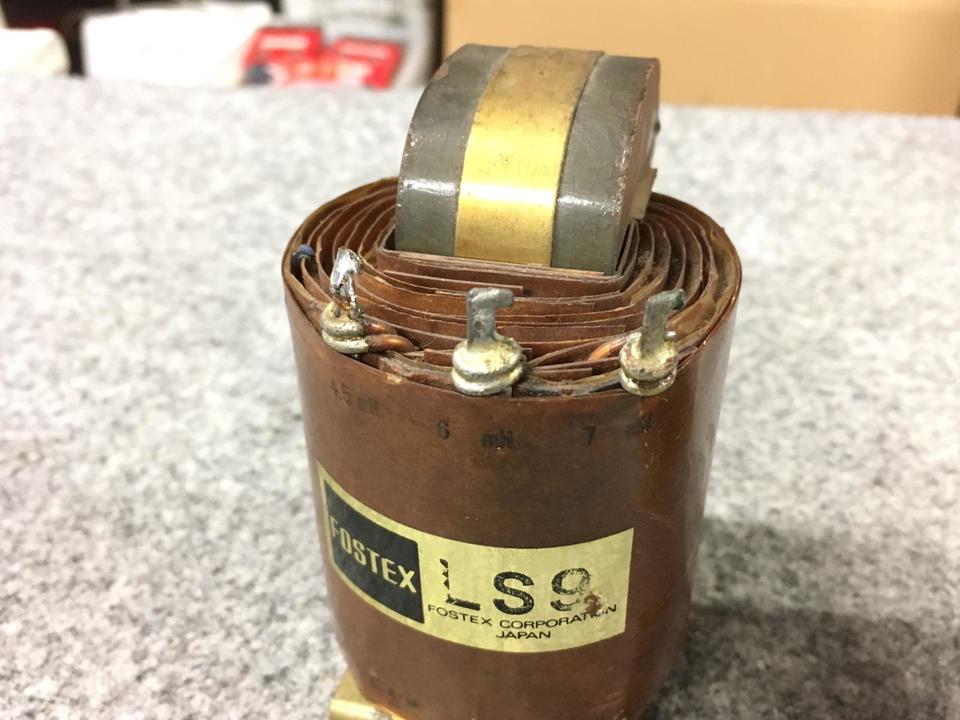

Thanks anh MY FB. Em định làm bằng phe c core 16mm x45 mm này . Zin của nó là chock như vậy . Đang tính tháo bớt vòng dây đồng thời kẹp đồng hồ đo đến khi có trị số mong muốn thì cắt . Kế hoạch này chỉ đạt được là có 1 đầu ra .vd là 4.0mh chẳng hạn vì dây to khoảng 1.8mm . Yêu cầu có nhiều đầu ra để trải nghiệm. Covid thế này ngồi k thì lâu hết ngày lắm ..nhìn hãng nó làm thèm muốn chết bác ah .

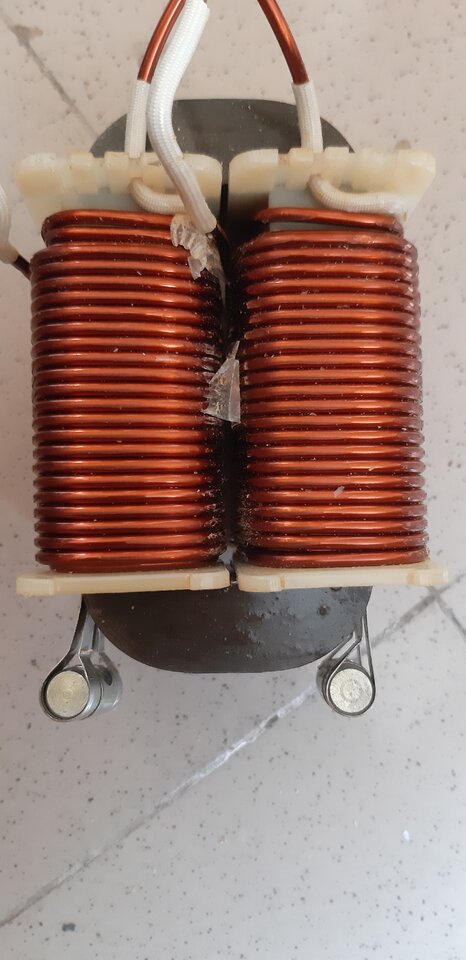

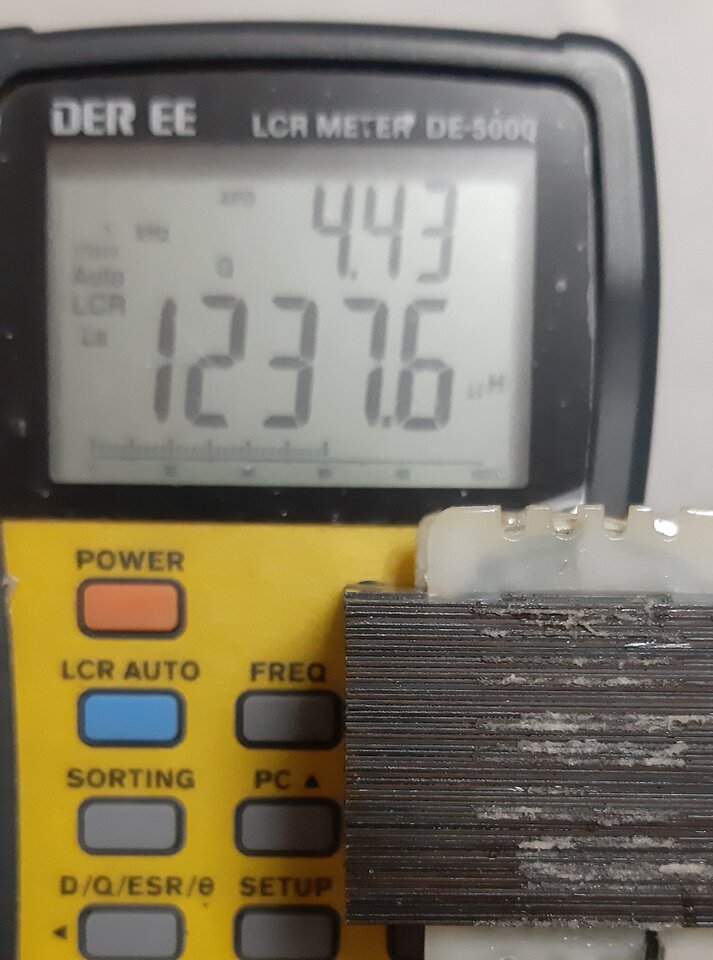

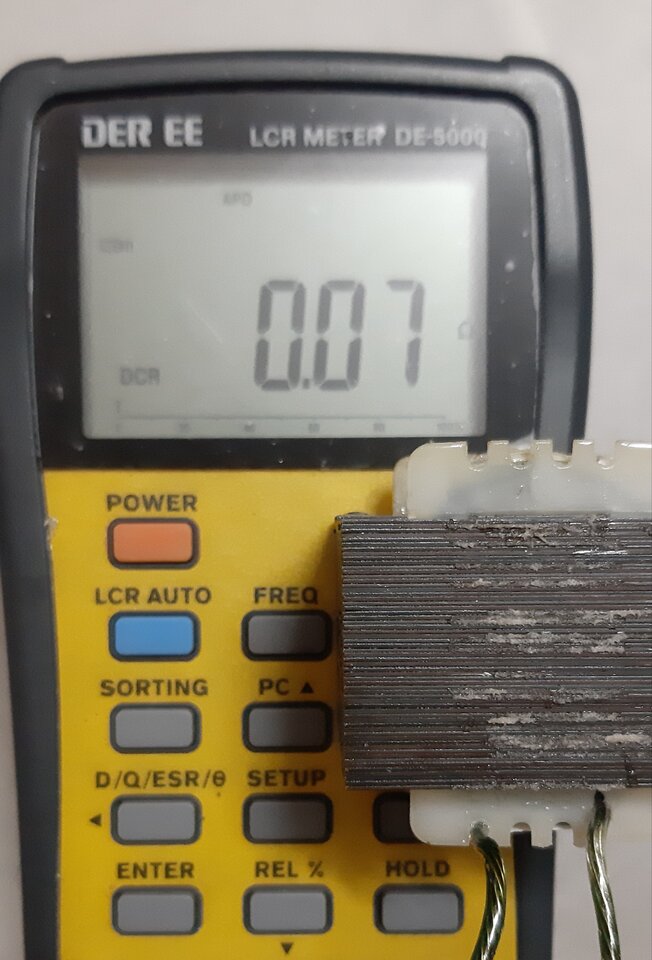

Covy cô veo hết cái nghịch rồi. Em chuyển qua vọc phân tần loa cho đỡ stress. Suốt ngày tube opt tẩu mất rồi . Từ rất lâu rồi em cứ tự hỏi phân tần tannoy đa phần cuộn cảm đều là lõi EI . Cũng có 1 số ít là lõi không khí nhưng quấn rối k có lớp lang gì còn thua anh em mình DIY .( Hình như em chưa nhìn thấy lõi k khí dây đồng dẹp bao giờ ). Bổn hãng chủ ý làm vậy để giảm giá thành hay là nó hợp với củ loa của hãng . Lướt tìm trên web ta và tây cũng chưa thấy ai giải thích tại sao hãng dùng cuộn cảm phe EI . Hôm nay đổi món sẵn có phe EI 1.6cm x3cm em quấn thử 2 cuộn 1.2mh sau khi quấn thử và điều chỉnh để ra 1.2mh thì em nó có số vòng là 27 vòng. Đo RDC được 0.07R . Để lúc nào tháo phân tần loa ra em thử đo cuộn của hãng dây đồng dẹt nó là bao nhiêu R . Thấy các tiền bối nói cuộn cảm loa .rdc càng nhỏ càng tốt . Còn khi nắp vào phân tần nó ra làm sao em xin báo cáo sau . Hình em nó đây
