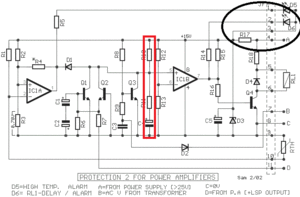

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Không cần tăng tụ làm gì, tăng 2 con trở trong mạch RC hình dưới cũng tăng thời gian đóng trễ. Tính con trở theo công thức T = RC, với T = mili giây, R = ohm, C = Fara

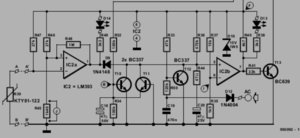

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chỗ này bác không thể tính đơn giản được như thế , Con 120K trên PCB nối với tụ đóng chậm các bác thay xuống 47k hoặc 4k7 hoặc 470R hoặc thấp hơn nữa 47R thì mơi đóng chậm được. mạch đóng trễ của con này do con tụ C4 nạp qua con R10 & R11 các bac có thể tăng tổng trở R10+R11 để đóng chậm nhưng các bác phải chú ý 2 con trở này nối tiếp nhau và điểm giữa nối vào chân LM393 là mấu chốt nhé, nếu R10 và R11 không đúng tỷ lệ thì no sẽ đóng ngay mà không cần quan tâm đến con tụ đã nạp đủ hay chưa. Tỷ lệ này rơi vào khoảng 1000, 1000 lần ( nên dùng 470K và 47R-4k7) V2 đã nhiều bác thay trở ở vị trí này và cứ thắc mắc tại sao tăng trở nó lại đóng nhanh hơn là vì thế nhé. Cac bác tham khảo giá trị tại đây hộ em, mạch này đã được test và sử dụng trong kit thương mại rồi ngụ ý của em nói Diyamp đưa mạch này vào GM3 nhưng cuôi cùng lại ra cái schema tương tự ở trên mạng
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mỏ hàn đã mài, giờ lành đã chọn, em bắt đầu khởi động GM3 với việc ... nhặt linh kiện. Nhờ các cụ mấy việc: - Nguồn ver 2 dùng luôn cho ver 3 có ổn không ạ? - Thấy trên mạch có cặp ZTX694B, trong khi trong túi linh kiện có FTZ 857, có thay thế được không ạ, vả lại 1 loại chân dán, 1 loại chân cắm nữa? - Trở bias lắp 270 Ohm? Các cụ đã lắp ngon rồi cho 5 xu ảnh chính diện cho anh em clone cho nhanh với. Cám ơn các cụ thật to :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bá cáo lại mạch đã đóng bình thường nếu tụ 47u thì tầm 2s với mạch RC là 470K/470R. Em đang tìm 47R chắc chậm hơn nữa :mrgreen: Hum qua nó k đóng đc là do mạch dò nhiệt, các bác táng 1 con trở 1K vào chân con KTY81-XX là em nó nhận ra R ở nhiệt độ bình thường sẽ đóng relay. Em đang lắp dần hết mạch rồi sẽ tổng hợp bài fix cho thu kí chân có Nông tuninh soạn ạ :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Công thức đó đúng đấy bác ạ. Đây là công thức chung để tính thời gian trễ dùng mạch RC, có điều thời gian T phải tính bằng millisecond, lúc nãy mình lộn là giây. Ở đây người ta lại tách con R tính được ra làm 2 con làm cầu chia áp đưa vào ngõ vào + của LM393. Tỷ lệ giữa hai con trở này là 1/10 - 1/100.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Theo mình 2 giây là quá đủ, vì đây là phần đóng trễ để tránh tiếng bụp ở loa khi đóng điện (chỉ xảy ra ở giây đầu tiên). Phần bảo vệ DC lại nằm ở phần khác, không liên quan gì đến phần đóng trễ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vâng em cũng nghĩ tránh đc bụp là ngon rồi, lắp bảo vệ vào có con sâu nghe bass hay và sâu hơn chút nghe rất phê , ah em lại quay sai con led báo đóng loa hehe. Đóng relay xong led mờ đi cho các audiophile nghe trong không gian đèn mờ :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái này mình biết rồi. Bao giờ bo đầu tiên mình cũng ráp theo sơ đồ nguyên lý nên không vướng vào lỗi này, cả ở bo pre cực hay cũng vậy. Các bác ráp sau chú ý là các chân LED trên bo bảo vệ đều bị ngược
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... vâng ah, em có nói là công thưc sai đâu, đây là cách tính thời gian nạp tụ , em chỉ nhấn mạnh vào chỗ khi tay đổi giá trị trở thì phải đảm bảo tỷ lệ trở nếu không là nó đóng liền mà không quan tâm đến con tụ. PS: Bác nào dùng android mobile thì có thể dùng ElectroDroid cái này tính cho nhanh đủ cả, Code trở, tụ, tính LM, tính trở chặn cho Led, Tinh thời gian nạp tụ..... Em hay dùng cái đó cho đầu đỡ phải suy nghĩ :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dạ không d0ược anh vì hai vai trò khác nhau hẳn.Con ZTX694B làm nguồn dòng cho Jfet vi sai anh ạ.Anh hàn bộ trở em gởi nhé...em mua hạn chế lắm.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Báo cáo bác Quang, chiều qua em đã nhận được hàng. Rất đẹp, bác ạ. Cảm ơn bác đã công phu phân loại linh kiện. Tuy nhiên em thấy hình như còn thiêu thiếu . Đêm nay em sẽ ngồi nhặt lại và báo bác qua email nhé. Cảm ơn bác lần nữa. :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Haha mình biết thiếu cái gì rồi vì lần này em ghi sổ rõ ràng hơn nến anh không lo nhé...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... EM vửa gửi bảng thống kê linh kiện của em vào email của bác rồi đấy ạ. Bác xem hộ em nhé

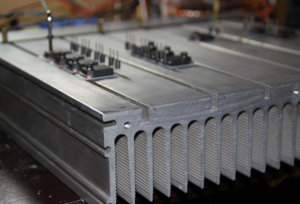

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chiều nay mình đã cho chạy phần bảo vệ loa. Mạch đóng trễ chạy ngon (sau khi đã fix 1 số lỗi): khi mới đóng điện LED sáng, báo hiệu relay chưa đóng, sau 2 - 3 giây LED tắt, relay nối ngõ SP output ra loa. Tắt nguồn loa im luôn, không còn hát cả bài mới chịu ngừng nữa. Mạch bảo vệ DC: dùng cục pin 3V của đèn pin nối cực âm vào mass, cực dương vào ngõ IN => relay ngắt, LED sáng. Đảo cực nguồn của pin: không có gì xảy ra. Điều này cũng phù hợp vì với giá trị linh kiện trên mạch, relay sẽ ngắt khi DC ngõ ra > = +1.7v và < -4.8V, nên DC ngõ ra mới có -3V relay chưa ngắt. Vì không có pin 5V để test nên cứ để thế xài, Tây nó không sợ thì mình cũng ứ sợ. Mạch bảo vệ quá nhiệt: mình không có con trở dò nhiệt nên không test phần này. Các bác mà câu dây cái đèn LED này ra mặt trước máy thì đẹp khỏi chê nha, nhìn vào cái đèn là mình biết tình trạng hoạt động của máy. Như vậy, GM V3 đã chạy ngon từ PSU, công suất tới bảo vệ loa. Đề nghị bác tuninh hay bác nào tổng hợp các fix lỗi đưa lên trang 1 hay chỗ nào đó cho anh em tham khảo.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Theo em các bác nên post PCB, mạch nguyên lý, các lỗi và cách fix và một số lưu ý trong qua trình lắp ráp GM3 lên ngay bài 1, trang 1 là dễ nhất ạ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Thế còn mạch softstart bác 3G đã làm chưa ah?

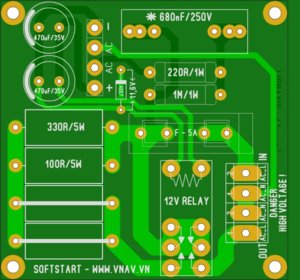

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Lại bá cáo tiếp, tối nay em sử xong vụ bảo vệ loa rồi lúc đầu hâm lên táng tụ 470uF với cấu hình R là 470K/47R ôi chao chờ mãi 30s sau khi bật pow nó mới hát :mrgreen: chậm như rùa. Theo em các bác k vội dùng tụ nạp to mà làm gì cứ 47uF/25V tầm 3s đóng là đẹp rồi, đặc điểm cắt DC tầm 9V nhanh như CẮT còn 1,5V thì 1s ah dưng tầm đó loa yêu dấu vẫn chiều đc hehe. Típ đến chiến em sotfstart ngon lành cành đào nếu các bác dùng tụ 680nF/250V thì áp ra mới đc 11,6V cho relay cắn răng chặt khi nối tắt nguồn. Trở khởi động mềm dùng 2 em tầm 330R/5W + 100R/5W là vừa với dòng khởi động tầm 3A. CT tính như sau mắc 2 trở // ta có R(tổng) = 330 x 100 / (330+100) = 77R và I(khởi động) = 220V / 77R = 2,9A chú ý các bác có thể mắc // 2 con trở nhỏ hơn để dòng khởi động đc lớn. Khi mắc ta mắc 2 con // cùng 1 phía, phía còn lại sẽ gắn jump là ok, em để 4 con với dự phòng biến áp dòng lớn ta sẽ mắc vừa // vừa nối tiếp cho phù hợp với trở 5W ạ.

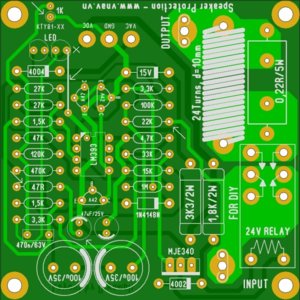

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Các bác chú ý fix BVL như sau. 1. Cắt mạch nhỏ nối giữa chân in VDC và chân led (dấu X), sau đó nối 1 dây nhỏ về nguồn sau trở 3K3/2W theo dấu mũi tên bên dưới và đảo lại chiều 2 LED hiển thị là sáng. 2. Thay trở 120K bằng trở 47R và đảo chiều con tụ 47uF/25V theo như mũi tên là đúng, mạch sẽ đóng trễ sau 3s khi bật nguồn. 3. Để mạch rò tốt hơn ta thay trở 100K bằng trở 22K từ input loa vào (chỗ mũi tên) 4. Mạch có bảo vệ quá nhiệt nên fix lại nếu k có sensor KTY81-122 (type R=1000omh) ta thay bằng trở 1K vào vị trí đó mạch sẽ đóng bình thường. Trên đây là fix 2 lỗi do em sai và cách cân chỉnh mạch hoạt động tối ưu.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vưỡn chưa bác ạ. Dàn tụ của mình nhìn khủng bố vậy chứ chỉ có 20.000 uF/vế nguồn, 40.000 uF/kênh nên cũng không cần softstart. Đợi khi nào có vỏ mới ráp, chứ cái bo softstart đó toàn điện 220V mà để trần lỡ chạm 1 cái là dễ đi thăm cụ Các Mác và cụ Lê nin lắm.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhiều bác cứ hỏi em GM3 chất lượng giống như amp đình đám nào trên thị trường.Khó trả lời quá GM nếu ráp đúng thì âm thanh của nó là ngoại hạng và miêu tả nó như thế này: -Trung thực chi tiết chính xác vì vậy sẽ khó phù hơp cho những bác thích khề khà chậm rãi. -Tiếng bass theo em là độc cô cầu bại. - Bộ dây miễn bàn vì nó là thuộc tính đỉnh của FET. - Em là GM thì phải cho em chất âm GM đừng bắt nó phải giống hảng nào khác. Muốn khác thì ráp luôn Naim để nhận chất âm lành lạnh ma quái gây nghiện. Muốn nghe mộc thì Leach là một đề nghị không tồi. Muốn sang trọng và vocal tương tự đèn thì ráp cái F5.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác chưa nói tới khômh những được đi thăm các bác Lenin , Các Mác còn đưởc ăn hoa quả và nhìn gà khỏa thân nữa :lol: , nói chơi vậy chứ cái Softstart này nguy hiểm lắm phải cực kỳ cẩn thận khi nối giây và đo đạc, không có giởn mặt với điện lưới được. Theo mình nghĩ nên tăng tụ lọc nguồn lên thêm tí chút nữa khoảng gấp đôi của bác Tớt thì sẽ cải thiện được giải trầm thêm nữa , khoảng 70-80K uF/kênh , và càng nhiều tụ thì ESR càng nhỏ , bass có thể sẽ tốt hơn theo xxx ý của mình . Bác nào muốn vứa Power vừa ClassA thì làm cả hai rồi Bi Amp thì hợp cả đôi đường , giống như là bác nào đã nói trong topic này . Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... thế thì em lắp hết rùi còn gì nữa :lol: công nhận để tổng hợp các yêu cầu trong 1 amly khó nhỉ :?: Nghe nói bác có dự án DAC dùng cổng usb nữa hả? cho em đu theo nha
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chiến đi bác Quang ơi trồng 1 bộ full toàn tập :lol: với thời đại nhạc số để có nhiều lựa chọn hơn cho thiết bị nguồn phát. Dưng mà có cả IV bằng opam hoặc lk rời nhé em hem thích đèn lỉnh kỉnh hay bị úp đết :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... He he. Tưởng có mình mình nhát gan, hóa ra có cụ còn nhát hơn, sợ cả ăn hoa quả và hửi nhang :lol:
