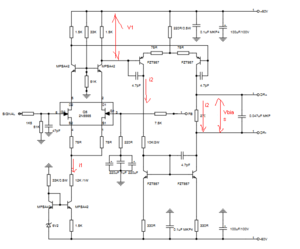

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Tính toán cho V3 (xem hình với Zener là LM329 = 6V8): i1=6.8/1k5=4.5ma V1=4.5ma/2x1k5=3.4V Mặt khác V1=áp rơi trên 220ohm+áp trên 75ohm+Vbe FZT 3.4V=2i220+75i2+0.6V i2=5.4ma Vbias=Rbias x 5.4 Với Rbias=270 Vbias=1.45V Áp phân cực 2 con K và j là 1.45V-2Vbe(của 2 chú MJE) =0.25V Cặp này sẽ dẫn yếu Với Rbias=470 Vbias=2.538V áp phân cực cho K ầ J là 1.34V dẫn mạnh à ,nóng lắm nhé ,còn nghe hay không thì không biết nhé.Dung hòa chọn R bias=330ohm đi anh em . Nói chung nên chỉnh bằng biến trở như em đã pót ở trên. Thân.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mình đọc trên diyAudio thấy bẩu bias cho K1058/J162 phải tối thiểu 100 mA/ 01 sò, tối đa thì có cụ nói 200, có cụ phân cực tới 370 mA/con. Theo mình thì từ 100 - 200 mA/ 01 FET công suất là ngon. Còn các cụ muốn chỉnh kiểu lào thì chỉnh. Cũng phải tính đến khả năng tỏa nhiệt của heatsink nữa. Có cu trên diyAudio bẩu chỉnh bias đến lúc nào mà đặt ngón tay lên tản nhiệt mà vẫn giữ được vài giây mới phải rụt lại là OK (kiểu lày mấy cụ tay dày đừng áp dụng nha, kẻo để tay cả phút vẫn ổn vì sò chết ngéo rồi) :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chỗ này chưa hiểu lắm, anh Quang chỉ rõ giúp thêm cái nhe
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dùng đồng hồ số để thang đo mA DC,chú ý trên đồng hồ que đo phải cắm vào socket đo mA nhé.Que đỏ nối vào nguồn dương +60V ,que đen nối vào điểm +60V trên pcb.Cấp điện chỉnh biến trở như anh đã post là ok .
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vấn đề nó ở chỗ bôi đỏ đó cho nên em mới phải lò mọ đi làm chuột thế này :roll:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cao thủ đầu có mủ thế này mà thỉnh thi thoảng cũng quên à :lol: Hay trưa nay làm mấy vại rồi đấy
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Thử đi bác. Có kết quả rồi thì phổ biến cho anh em cùng chơi. Không khéo lại tìm ra châu lục nào đó thì bỏ bu :lol: . Mình đề nghị thế này nhé: - Mấy con K Vgs cao rồi, cứ để nguyên thế - Bác lắp biến trở 500 R thay vào Rg của 1 con J, chỉnh từ từ đến khi J-Vgs = K-Vgs, tháo biến trở ra đo và thay trở có giá trị đo được vào vị trí Rg - Xong nghe thử xem chất âm có thay đổi gì không. Cái này mới quan trọng.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vâng em sẽ thử, nếu bác để ý sẽ thấy khi biass ở 470R thì 2 con này khá cân nhau đấy, J sẽ là 0.4 và K = 0.65 nhưng nóng lắm
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Rất nóng mà cân thì chỉ là chuyện thường. Nóng ít mà cân mới là chuyện lạ, hay và đáng để tìm tòi khám phá. Chúc bác thành công nha.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em thử giúp anh nhé,em mạnh dạn thử chết sò thì anh sẽ tài trợ...ok.Bây giờ anh làm biếng quá rồi.

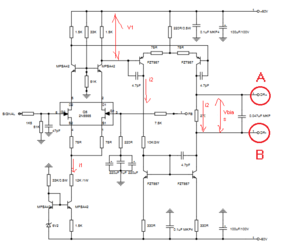

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đầu tiên bàn về phần VAS, có cái này các bác cho em hỏi chút? 1, Dòng điện tại hai điểm A & B là bằng nhau 2, Áp tại A và B có sự khác nhau Vậy yếu tố nào làm ảnh hưởng đến phần áp này. Em chưa bàn về vấn đề mạch công suất, Các bác nào lắp Amly nhiều thì áp ở hai điểm này có cần thiết phải cân nhau không? EM cảm ơn các bác.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vậy là nếu tản nhiệt đủ tốt thì cứ bias 470R phải không bác :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dòng i2 qua trở bias thì nó siinh ra áp VAB ..........................
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chưa chắc là hay nhất đâu anh,em thử hết rồi.Giá như có cái BM xịn em kẹp đo vài cái là ra vấn đề...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... OK anh, Sò Fet em còn 10 cặp đang ở bên japan tháng 6 về :lol: , Em vưa tìm được ECX10N20/ECX10P20 18$ 1 con bác nào máu thì làm chuột em oải rồi :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Như vậy là áp trên con FZT857&957 là có khác nhau, vậy có phải điều chỉnh con điện trở nào xung quanh mấy em đó không bác. Vì với mạch đã ghim áp tầng vi sai thì dòng tầng vi sai coi như không đổi. :?: :?:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nói túm lại cứ chơi cái P/A chiết áp của bác hướng dẫn ở trên, chỉnh đến đoạn hay thì lấy trị số và chỉnh R fix!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác cứ để em làm chuột đã không cắn gắn VR vội đâu chỉ có vài giá trị trở chuẩn thôi mạ bắt đầu từ 50mA là Fet nghe tốt rồi nhưng chưa ổn , chính xác phải lên tầm 110-115mA như anh quang nọi Anh quang hướng dẫn em chỗ tính dòng cho Fet nhé em làm chuột cho, Dạo này đọc thêm tí tài liệu + anh quang hướng dẫn tính toán mấy chỗ giờ em cũng chém ác phết đấy :lol: Ah còn chỗ này em xem ở đâu đó nhưng quên rồi, nếu bias càng lớn thì càng cần nhiều tụ nguồn nên biass đủ dùng là ngon nhất phải không ạnh
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cũng muốn gắn lắm chứ nhưng đã có gì đâu cụ :mrgreen: @Tuninh: Hình như tụ Nichicon CN cụ vẫn còn đúng không, làm 1 board tụ bên ngoài nâng gấp đôi dung lượng tụ xem sao nhể. cu Thảo nó bảo 1 quả 9.400uF không hay bằng 1 quả 4.700uF! Vậy cứ táng // thật nhiều cho máu.

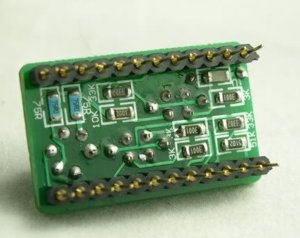

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em tìm thấy cái này trên mạng, mời các bác tham khảo
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái món ghi rõ trị số trên PCB thế này em nghi của chị na lắm bác ah, em thấy chị na cũng copy nhiều cái module này
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dòng ID của FET do áp VGS quyết định,bias rồi đo thôi chứ tính sao?Nếu FET xịn thì tra đặc tuyến của nó.Phép đo dòng tiêu thụ phần công suất là chính xác. Anh có cuốn sách của Nga chỉ cách phân tích và tính toán mạch nhưng đọc mệt lắm.Để tối anh lục kho rồi gởi em ít tài liệu đọc chơi,còn trẻ cứ học hỏi là tốt...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Như vậy muốn thay đổi VAB chỉ cần thay đổi giá trị trở ở phần đỏ đỏ này hả bác?
