Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Như vậy áp rơi trên trở bias sẽ là 0.9+0.7=1.6V(không thể là 0.9-0.7=0.2V). Áp 1.6V này sẽ phân bố trên 2 con MJE350/340 mất hết 0.5+0.5=1.1V còn lại phân bổ trên 2 con FET K J cũng gần đúng.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác Fix ở dòng đỏ là ổn rồi, Vgs con K 0.55V là đẹp, bác tính kiểu gì để ra 50mA cho cặp sò thế.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhìn vào đặc tuyến cũng suy ra được nếu phép đo đúng.Giả sử các nhánh sò đều cân thì đo dòng tóan mạch thì cũng biết dòng tỉnh mỗi nhánh.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vâng, đúng ạ, áp trên trở bias em đo khi đó khoảng hơn 1.6V ạ. Như vậy là có có action phương án này được ạ bác? Nhưng dòng tĩnh hơi lớn không ạ? Vì khi em để con trở hạ áp xuống FZT là 330 thì trở bias tăng lên rất lớn thì Vgs J mới lên được 0.100mv, K là 0.45mV, và trở bias khi đó gần 500ohm (có cao quá không?) Áp rơi trên trở bias đó cũng hơn 1.6V và áp trên là khoảng 0.9 và 0.7 bác ạ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em lắp đồng hồ đo bác ạ, thang đo 100mA.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Qua các phép đo của bác namphong1512 và tuninh thì có thể fix như sau (phỏng đóan) Trở 220ohm chổ cặp FZT nâng lên thành 270 và trở bias 270ohm đưa lên thành 390ohm.Một điểm fix nửa là kéo áp trên cực B cặp 2n5551 về giá trị bé hơn schematic cụ thể xuống 15V hay thậm chí là 5V1 như Telos5000. lúc này JFET chạy mát rượi
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chỗ này em đang ghim bằng zener 15V bác à.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cảm ơn bác nhiều vấn đề trở nên rõ ràng rồi.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Không cao đâu GM dùng 510 ohm chính xác như gì bác đã làm.Cảm ơn bác.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Haha em lại phán thêm nhìn kết quả đo là biết chất âm(em xạo 1 chút) Với trờ 220ohm trên FZT thì tiếng mid lộ quá,330ohm tiếng bass mạnh hơn nhưng míd lùi,270ohm dung hòa phù hợp nhiều thể lọai nhạc.Em phán vui thôi nhé hên xui có khi lại đúng.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái dòng đỏ đó đã chứng minh bằng thực tế rồi, JFET chạy mát và treb, mid đỡ chói gắt hẳn. Để bữa nào rảnh hạ xuống 5.1V xem nó ra răng.

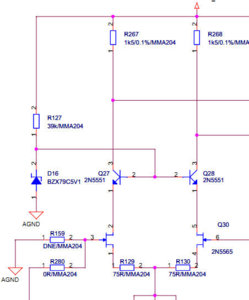

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Có một cao nhân (bác datjbl) nói rằng chỗ đó giao động xung quanh khoảng 12.6V :?: :?: :?:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cao nhân ấy nói chắc là không sai, nhưng GM nói thì bảo đảm chính xác. DIY thì cứ mod miếc thoải mái đi bác ơi, không được thì lại quay về cấu hình cũ. Đâu có chết thằng Tây nào.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mod thì cũng phải đảm bảo chế độ làm việc của jfet chứ bác. Với dòng chảy qua con jfet là khoảng 6.8/1.5k = 4.5333mA. Đặt áp trên là khoảng 12.6V theo em nghĩ là đẹp đó bác, chứ lên cao thì nóng jfet, thấp quá sợ không khai thác được jfet.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hãng GM cũng biết tính toán mà bác, nhưng Telos 5000 họ vẫn fix bằng con zener 5V1 (như bác Quang nói ở trên) ngay vị trí đó đấy thôi.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái gì xung quanh con 5,1v đấy nữa thế bac touch3G ơi? Nếu rõ được con đấy là zener 5,1v thì chắc vấn đề cũng dễ giải quyết thôi :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nếu các bác ngại thì để mình thử rồi báo cáo lại. Mình đã từng tháo hết mấy con tụ pi ra rồi gắn lại và có tường thuật cho các bác rồi. Nói chung tất cả các khuyến cáo trên diễn đàn và những gì mình tìm hiểu thêm về GM mình đã thử hết rồi. Cứ thử rồi xem cái gì phù hợp với mình thì giữ lại, không phù hợp thì phục hồi lại cấu hình cũ, có mất gì đâu mà sợ. Làm như thế mình vừa tự sáng tạo phục vụ cho nhu cầu của bản thân, vừa phục vụ cho anh em trên diễn đàn, chẳng phải tốt hơn sao.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chào buổi sáng Em cứ thắc mắc mấy kỷ sư GM liệu có dùng phương pháp thử sai giống em và bác Touch3G không?Em đồ rằng chắc họ cũng không có phương tiện đo giống em thôi và trình layout chắc cũng kém bác diyamp 1 bậc nên vẫn sợ sợ không tự tin ghép thêm song song 1 cái tụ 4.7uF nữa. .

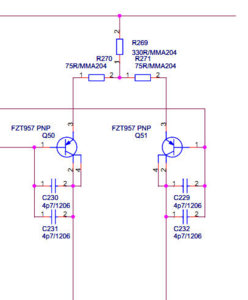

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Trong hình là 4p7 mà bác. Vậy là cũng gần 10 pF bác nhỉ?

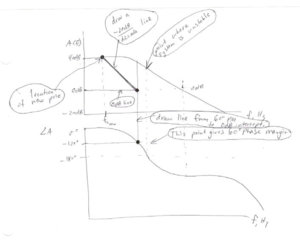

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Tài liệu về bù tần số dễ hiểu nhất đây Compensation Notes Compensation is a very important requirement for amplifier design. When feedback is applied to an amplifier, the possibility for instability is inherently introduced. Compensation is a means for controlling the location of poles, by inserting a dominant pole, and thus guaranteeing the stability of the amplifier. Instability refers to the chance that the output changes sign so that the output actually adds to the input, instead of subtracting. This will cause the output to grow without bound and saturate the amplifier. The problem occurs when the phase delay decreases too slowly relative to the gain. The phase reaches a value of –180 degrees before the gain drops to 0 dB or less. If there is positive gain and –180 degrees of phase, the output will add to the input and since there is positive gain, the output will continue to increase without bound. To fix this problem, the circuit has a dominant pole added to guarantee that the gain will be 0 dB or less before the phase reaches –180 degrees. In practice, to insure stability, the gain should reach 0 dB before –120 degrees, leaving a conservative 60 degree margin. This distance an amplifier’s phase is from –180 degrees at 0 dB gain is called the phase margin. To make the circuit stable, a pole needs to be moved to a lower frequency so that the gain will drop below 0dB before the unstable phase of –180 degrees is reached. The calculation for moving the pole can be done graphically. To do so, the phase margin of 60 degrees is located and a line is drawn vertically from this point to the intercept with the 0 dB line on the magnitude curve. A line with a slope of –20dB/decade (one pole’s worth of gain loss), is drawn from this new 0 dB intercept until it reaches the original gain curve. This new intercept is the new corner frequency of the stable system. If an expression for the corner frequency is known and/or the transfer function is known, components can be adjusted to move the pole as desired to the lower frequency. Note that not all systems will be compensated in this manner. Many circuits don’t have a dominant pole and one must be added, such as a capacitor to ground or a capacitor between input and output, etc.

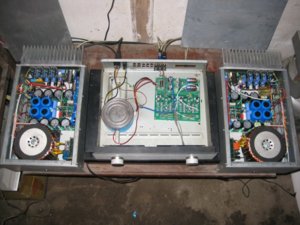

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Báo cáo các bác dự án GM nhà em đã đi đến thành công rực rỡ ạ, show hình các bác coi hehe Cảm ơn bác Mimosalq đã hỗ trợ em nhiều linh kiện xịn, và bác tuninh kĩ thuật viên đo đạc đã vô tình làm cho em thấy cái rốn GM nằm ở chỗ nào để fix âm ạ. Hiện tại em đang bias ở 330R và trở lái cho FZT là 270R âm thanh đều nhất theo em thấy, sáng nay em ngồi nghe hết mấy cài test kĩ lại rồi. @ Các bác. Hiện em đã chạy tất cả các mạch và mạch softstart đã hoạt động rất tốt với tụ// trở 1M là 680nF/250V cho ra điện áp 11V đủ để relay đóng lâu ạ. còn để ở tụ 470nF chỉ đc 7V có khi relay k đóng đc.

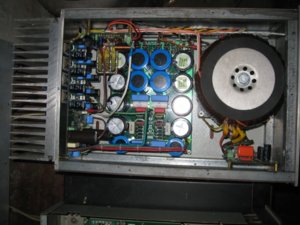

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đẹp, đẹp, chúc mừng bác Diyampli ...Ở cái Pre, em nghó thấy có sự hiện diện cái biến áp nguồn được chụp bằng lon đồ hộp, sáng tạo nhỉ. Về Softstart, em đang lắp 470n, để kiếm 680nF thay thế cái đã.
