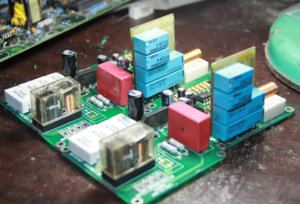

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chuẩn rồi cụ ạ. Tại ngày trước em có dùng Relay ốm-ròn tháo máy thì loa có bị loẹt xoẹt. Thử qua vài loại tháo của các hãng khác (thương hiệu thấp hơn Omron) cũng bị thế nên em với Diyam mới phải làm cái card này. Em đấu nối tiếp và bỏ qua trở hạn nên không nóng đâu cụ ạ. Card của em có 12 tiếp điểm thua card của Diyam có 16 tiếp điểm cơ ạ. Mấy con relay công-ten-nơ này được cụ Duongnv tặng ạ. Cám ơn cụ!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái này nghe nhạc hợp xướng phải hay lắm đây 12 tiếp điểm tính dòng max được bao nhiêu cụ dép
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... "Con sâu" bác quấn dây mấy ly vậy bác? Nhân tiện cho em hỏi về việc tính toán số lượng relay (điện trở thuần của cuộn dây relay) để thay thế con trở 1,8K ? Mình có thể tính toán như sau được không: Đo R thuần của cuộn dây rồi tính toán để thay thế con trở 1,8K này?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... ít thôi cụ ạ. Nomal: 0,5x14=7A@120VAC Nomal: 1x14=14A@24VDC Maximum: 2x14=24A@???V PS:Em gửi 2 em nằm ngửa ở nhà cụ Tuninh cho cụ rồi đấy ạ!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Được bác à, đo Rdc rồi suy ra được, tốt nhất vẫn là dùng đúng áp, không thì canh đúng dòng theo datasheet. Loại relay Takamisawa của hãng Fujitsu này tốt lắm, ở SG mua được hàng mới 5V/12V, tiếc là chỉ dùng cho tín hiệu thôi, dòng nhỏ lắm. Bác chú ý là diode dập xung nối // với cuộn coil, càng gần càng tốt nhé.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cám ơn cụ nhiều, tối về em cho nó nằm úp
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em đọc được những thông tin này và những bài post trước của bác em đã vỡ lẽ cái tầng Vê A Ét này rồi . Mà cái này ông chú em vẫn cứ nói với em mà em chưa thủng: "tăng cắc, giảm tùng" . Đến giờ thì em cũng thủng một chút rồi. Còn về phần công suất bác có thể cho thêm chút gợi ý để em "thủng" luôn cái phần này không ạ? Em không phải trong ngành điện tử nên hơi lí bí ạ? Nhưng vẫn muốn biết là mình lắp cái gì và lắp như thế nào. Thank bác nhiều.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Edit..................................................................................................
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác trinh_anhtu với bác quanghao cứ lăn tăn mãi vụ T400 bias 410R hay 510R làm cái giề. Anh em DIY chỉ cần biết với Vcc = xx V, phân cực VAS = xx mA, phân cực driver = xx mA, thì Rbias = ? là tối ưu. Như mình dùng Rbias 1 kênh = 470R, 1 kênh = 500R, chẳng giống hãng tí nào, nhưng cứ thấy thích là chơi thôi. Liệu Rbias như vậy có là sai không vậy 2 bác?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh nói không sai đâu, R bias phụ thuộc vào yếu tố khác nên em không lăn tăn gì cả anh à! quan trọng là anh em biết và hiểu thế nào là đúng là sai, và sử lý với am li này ở tình huống của mình ra sao! không đưa anh em vào ngõ cụt! Cảm ơn anh nhiều@!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Để có 1 xác nhận có căn cứ nó là 410R không những em mà rất nhiều người phải vất vả tốn kém, phút chốc em pót lên đây. Tuy nhiên em vẫn biết rõ nó là bao nhiêu phụ thuộc vào yếu tố nào. Mục đích là vì tất cả mọi người có cái nghe thôi, đỡ thời gian công sức và chủ chốt là yên tâm cái bụng :roll:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Từ trước đến giờ, emchir ngồi ngắm xát xi với PCB mà tưởng tượng em nó hót :lol: Hơn 1 tuần nay mới chính thức cắm linh kiện. Đến ngày hôm nay chính thức em nó đã hót cả 2 kênh. Trong quá trình từ linh kiện đến khi nó hót cũng gặp vài rắc rối nhưng nhờ mấy cụ đã khắc phục được và hót khá tròn vành rõ tiếng và qua đó cũng vỡ ra vài thứ trước đây lờ mờ Giờ nó hót rồi tự nhiên em thấy máu mốt miếc xem sao :lol: Em chưa nghiên cứu nhiều nhưng thấy vụ R bias này nó rất thú vị. Hầu hết các cụ hay hỏi thăm nhau về trị số con trở này. Em thì thấy áp rơi trên con trở này có nhiều ý nghĩa về mặt bias hơn là trị số trở. Trị số trở chỉ là 1 trong những yếu tố làm thay đổi U này, và tất nhiên thay có 1 con trở này nó dễ nên hay để ý đến trị số của nó.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cứ cho nó chạy rốt đa và quen với tiếng âm ly đỉnh cao vài ngày đi cái hãng. Mới đỗ ông nghè mà đã ..... :lol: :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Thật ra chẳng muốn mốt miếc đâu, nhưng tiện tay mấy hôm đóng điện đốt kha khá linh kiên nên tìm hiểu luôn ấy mà :lol: Thuốc độc đã về đến gần nhà rôi cụ ơi
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhất cụ. Em vẫn đang hát bài "Nửa vòng trái đất" đây
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đi ăn cưới đứa em của cơ quan giờ mới về , HN mưa , khắp nơi mưa , về xem pm của mấy anh em mới thấy DIYER nhà mình có rất nhiều người trình cao và có cái đầu lạnh nên trao đổi thảo luận rất thực tế, chỉ cần xem pm phản hồi của anh em với tôi là đủ biết , nhưng thực ra cũng còn vài điều sau : 1 - để phân tích một topo mạch , hoặc topo series xuyên suốt vài thập kỷ => nó giống nhau trong mọi đời và ngay cả thiết kế . 2- Tùy theo linh kiện từng đời , hoặc /và linh kiện trong khi sản xuất -> OTK , các kỹ sư phải cân chỉnh cho phù hợp với thông số của kỹ sư thiết kế . Nếu ai đã từng làm việc trong khâu thiết kế , sản xuất , OTK đều biết một khâu ko thể thiếu : Kỹ sư , nhân viên OTK sẽ thay đổi giá trị linh kiện cho phù hợp thông số đo , cái này do sai số linh kiện, sai số do nhiều yếu tố , 1000 linh kiện nhập về ko hoàn toàn giống nhau cả 1000 , người lắp ráp và cân chỉnh cũng khác nhau , nhưng tựu trung phải đạt tiêu chí thiết kế , vậy/và /nên cái giá trị cụ thể ko phải áp dụng cho trường hợp nào cũng đúng , cái cần quan tâm là bản thiết kế đó có tiêu chí ra sao , thông số đưa ra là gì và cái máy sau khi xuất xưởng đảm bảo hay ko đảm bảo . 3-Ko thể cứ thực tế thế nào ta phải làm như thế , ko phải thiết kế linh kiện thế nào ta phải tuân thủ như thế - xxx mới làm vậy (Linh kiện có chất lượng giống họ ko ? thiết kế có giống họ ko ? sản xuất đo kiểm có giống họ ko => ko nên ngộ nhận , hãy bằng lòng ta đang đi trên con đường DIY và đừng bắt cái gì cũng phải tuyệt đối ) . Trong tay có gì , điện áp ra sao , từng tầng cần gì mà cân chỉnh , gia giảm cho cái linh kiện đó hoạt động ổn định , cho thông số kỹ thuật sát với yêu cầu thiết kế là okie . Đam mê nào cũng cần có sự hiểu biết nhất định về cái mình đam mê , DIY cũng nên dùng cái đầu của chính mình , ko nên chạy theo một số người lúc bảo thế này là hay, lúc bảo thế kia là đúng . Bản thân em đôi khi bí còn dùng topo mạch này làm công suất cho sub , làm công suất cho KOK , và đã ai đã từng dùng nó với Jfet K30 bán đầy thị trường chưa ? đó , hãy làm đi rồi cảm nhận , sò ko xịn thì chơi áp thấp , sò xịn chơi áp cao , tha hồ vẫy vùng thử nghiệm/trải nghiệm , còn nếu muốn làm phát rồi nghỉ DIY thì mua xịn luôn cho khỏi mệt , dù có cố đến đâu cũng ko bao giờ có thể bằng được người chị của nó đâu - >>>>>>>>>.. đó là sự thực tuy đau lòng nhưng nên nhìn thẳng vào . Túm lại : Từng tầng khi dòng xác định chạy bao nhiêu mA thì dù áp có nâng lên 1000Vdc thì phải thay đổi linh kiện sao cho I qua tầng đó vẫn đảm bảo thiết kế . Dòng tĩnh xác định chạy bao nhiêu thì áp Rbias phải thỏa mãn điều kiện đó , việc gia giảm sao cho vẫn có áp bias như vậy mà dòng tĩnh tăng lên thì cần thay đổi cái gì . DIY ko nhất thiết tuân thủ đúng giá trị linh kiện , clone một máy ko nhất thiết phải đúng y xì phoọc giá trị linh kiện , chỉ cần hiểu cái thiết kế , hiểu cái thông số tối thiểu cần có rồi thiên biến vạn hóa chế biến món ăn cho hợp khẩu vị và túi tiền của mình => đó là người đầu bếp giỏi nhất Qua topic : Vấn đề kỹ thuật GM cần thảo luận , qua topic clone GM , hiện nay nếu có khó khăn hay thắc mắc gì em thấy bác nào cần quan tâm nên pm cho các bác anhkhois , bác ultraline (bác này ko còn sinh hoạt trên vnav do lùm xùm nhiều vấn đề , nhưng riêng về KT ko ai phủ nhận bác này cả , hiện nay bác ấy sinh hoạt trên mục SS của diyaudio , bác nào cần nên qua đó pm), bác tuoch3G , tuning , diyamp hoặc vài bác thực sự quan tâm đến tiêu chí, chỉ tiêu kỹ thuật của dòng amp này em nghĩ sẽ không còn lăn tăn cái gì là hãng, cái gì là nhất nữa cả . Cũng từ hôm nay em xin được phép không trả lời pm những vấn đề thuộc về GM nữa , mong các bác hãy dùng cái đầu lạnh và đôi tai tinh tường của mình khi bắt tay vào làm amp dòng này ! Chúc các bác thành công !!!!!!!!!!!!!!!!!!!!!!!!!!!!!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Khi nói tới bias em ít khi nào nói đến trở bias cả, mạch dùng LatFET thì fix trở được nhưng mạch dùng BJT thường phải có biến trở chỉnh và mạch bù nhiệt phức tạp. Các bác dùng amp bị cháy sò, đem ra tiệm thay sò, cho dù là sò đểu, sò mới loại tốt, loại tháo máy tương đương hay loại gần giống thì đều phải chỉnh bias lại, kể cả máy không cháy sò nhưng do những những lý do như nhiệt độ, điện áp lưới, lão hóa... nên cũng thường phải chỉnh lại bias, giống như xe máy đi nhiều phải chỉnh lại xích. Không ông thợ nào nói xe chùng xích phải vặn con ốc 1, 2 hay n vòng, họ chỉ nói chỉnh sao cho độ chùng của xích là 2-3cm là được... mà cái con số này còn phụ thuộc xe cũ hay mới, xích đã cũ chưa, tải nặng không, đi phố hay đi rừng... Bán dẫn cũng vậy, không ai bảo chỉnh con biến trở 1, 2 hay n vòng, không ai nói thay con trở 1, 2 hay n ohm... vào đấy, họ chỉ nói chỉnh sao cho áp rơi trên con trở Rxx là 1, 2 hay n V là được, mà con số này còn phụ thuộc vào amp cũ hay mới, sò xịn hay sò đểu, nhà anh ở xứ lạnh hay xứ nóng... Thật ra cái cần chỉnh là dòng bias qua mỗi FET, mạch GM không có con trở nào để đo hết nên phải đo dòng tổng bằng A kế. Lạ là em cứ thấy bảo thay con trở này, trở kia mà các bác quên là dòng bias nó phụ thuộc 1 đống thứ. Audio is the art of balance, 1 cái amplifier là một hệ cân bằng hoàn hảo và cũng rất nhạy cảm, cân chỉnh mà không hiểu rõ nó thì... Trong 1 mạch điện tử có những thứ cần chính xác, có những thứ lại không. Nhiều lúc có chỗ em bí quá phang đại con trở gấp 10 lần vào cũng chạy, tất nhiên là có chỗ chỉ cần sai vài % là hỏng cả mạch, vấn đề là phải biết đó là chỗ nào, có chỗ chỉ được giảm không được tăng hoặc ngược lại... Khi thiết kế 1 sản phẩm người thiết kế thường không lường hết các trường hợp hoạt động thực tế, nên việc cân chỉnh trước khi đóng nắp là bình thường, xe sửa xong phải đi thử, amp sửa xong hoặc lắp xong phải đo thử, nghe thử... thấy chưa đạt lại quay lại chỉnh... cái đó là hết sức bình thường. Các sản phẩm khi đưa ra thị trường còn kèm câu "Sản phẩm có thể thay đổi khác với catalog mà không báo trước"... vậy nên các bác cứ cố copy một cách máy móc làm gì, trong khi chưa chắc nó đã giống thực tế. Em chỉ tin tưởng các bác nói rằng "Àh, dòng bias cho mỗi cặp FET là xxxmA, như vậy là ổn"... chứ nói "Bác cứ phang con trở xxxR vào nghe hay lắm" thì em thấy không thuyết phục. Có người nói tại sao cũng con trở này mà nóng phỏng tay, có người nói cũng con trở đó mà ấm ấm thôi... đơn giản là nó phụ thuộc rất nhiều thứ... không có trên schematic.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cảm bác , nhờ có các bác mà giờ em đã hiểu vấn đề em cần biết , nhờ cái topic KT em học hỏi thêm được nhiều điều từ các bác, khi đã hiểu về cơ bản của mạch GM thì không còn gì phải lăn tăn cả không phụ thuộc và thụ động vào bất cứ điều gì khi DIY. Có nhiều bác vẫn đang trogn tình trạng thấp thỏm chờ đợi ai đó show ra những cái được coi là của hãng được coi là sơ đồ gốc những cái đó không phải là cái quan trọng chẳng qua đã bị một số người thần thánh hoá nó lên theo một chiều hướng không đâu vào đâu. Trước kia khi chưa hiểu gì em cũng thế em còn nghi ngờ những schematic mà các bác đã chia sẻ nhưng giờ em không còn phải băn khoăn về nó nữa. Nếu như tuân thủ thiết kế của nó thì chỉ cần làm con M cũng đã quá ngon rồi. nhưng cho đến nay các phiên bản DIY vẫn có một cái gì đó chưa đúng với mạch cơ sở thiết kế của GM. PCB hiện tại không thể mod thêm được vì vậy nếu có lẽ sẽ phải có phiên bản tiếp theo và đã mất công làm 1 lần nữa thì không ngại gì mà không tham khảo những con đời cao hơn xem nó cải tiến cái gì , cái gì có thể dùng được cái gì không để đưa vào bản mới. Topic KT thời điểm này có thể tạm thời đóng cửa sau khi đưa được mạch hoạt động đúng nguyên lý thiết kế em lại tiếp tục nhờ các bác có kinh nghiệm cố vấn về những điểm cẩn tối ưu cho nó. Một lần nữa em rất mong nhận được góp ý về mặt KT nhiều hơn là mong chờ sự chia sẻ những cái mà nhiều người đang thần thánh hoá nó. theo em chả có gì là bí ẩn hay lừa lọc gì của hãng cả , có cái khác lơn nhất là DIY không thể cân chỉnh được mạch hoạt đông theo đúng yêu cầu đúng thiết kế như hãng nó làm cho dù các bác có dùng những linh kiện đắt tiền hơn nhiều lần của hãng . Hãng có đầy đủ thiết bị linh kiện để có thể tối ưu sản phẩm mà anh em DIY thì đi nhặt nhạnh khắp nơi thậm chí là đồng nát :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em thì thấy nếu muốn phân tích hay tìm hiểu nó, y sì hay không thì phải có 1 cái gì đó tạm có cơ sở tin là đúng để làm mốc. Cũng bởi vì sơ đồ hãng này hơi khó tìm nên mới sinh ra phân tích này kia, hoặc có người có mà làm không thành công chẳng hạn. Em này làm nó kêu đã khó mà kêu hay không dễ chút nào, em nghĩ không thể nói là thay đổi tùy ý giá trị linh kiện mà nó hay được. Chẳng hạn em cũng đã có rất lâu phần CCS này rồi, em cũng tét mãi mới thành công. Làm y nó là rất nhiễu, nhiễu hơn cả CCS dùng diot 6V2. Không phải là thần thánh hóa mà chưa hiểu hết về nó. Em xin xóa hình
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Thay đổi tùy ý giá trị linh kiện tất nhiên là làm cho mạch amp hay... cháy nổ hơn!. Phải thay đổi có chủ đích, có cơ sở dựa trên việc hiểu và nắm rõ nguyên lý mạch. Việc thay đổi ở đây là sao cho phù hợp với linh kiện, biến áp, chassis, tản nhiệt, sở thích riêng... như vậy không thể gọi là thay đổi cho hay hơn hãng, đơn giản mạch có thay đổi một cách hợp lý sẽ hoạt động tốt hơn mạch copy y sì (y sì nhưng linh kiện và một đống thứ không có trên schematic không thể giống được) mà không hợp lý.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đối với nhân bản ampli này em nghiên cứu và thực hành nát rồi, trả giá cũng không ít. Nói chung vừa phân tích vừa thực hành như bác 3G hay tuninh và nhiều bác khác. Cái cuối cùng em lăn tăn là cách tính trở cực G của họ em cũng tìm ra rồi... Chúc các bác 1 ngày mới vui vẻ
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Trở cực G nếu muốn tính toán thì cứ theo CT này là OK rồi.

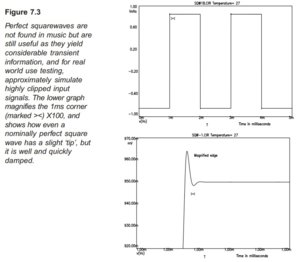

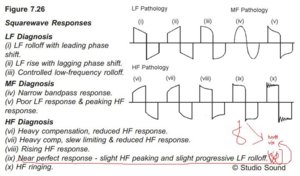

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Haha dạo này anh em vận dụng công thức tán học nhiều quá nhé.Cái vụ gai nhọn em giải quyết xong chưa vậy?Nếu giải quyết được rồi thì đó là 1 sai lầm lớn,gm sẽ mất hết cá tính của nó.V3 anh thấy ổn cho đa số anh em, còn muốn làm lên nữa chỉ cần update 2 chổ nhưng anh thấy không cần thiết.Giải quyết cái gai nhọn không khó đâu,lúc giải quyết xong đem ra phòng lớn ,ghép đồ lớn nghe như hạch...Anh em có thể xem mấy bài phân tích của em anhkhoi rất tốt(trẻ 23 tuổi thôi nhé và khiêm tốn lắm),không đao to búa lớn nhưng thiết thực,anh thích. Theo ông Ben Duncan (chắc anh em trong nghề biết) thì đáp ứng xung vuông này là chuẩn nhất.Anh em có thể tham khảo cuốn sách "High performance Audio Power Amplifiers" của tác giả.Anh cũng sợ trình độ ông này cũng không xứng tầm với 1 vài anh em.Theo đây thì con GM của anh là hay nhấtrồi.Anh kết ở đây sẽ không vào chém GM nữa,cái NAP/NAC làm anh bận quá
