Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... tản nhiệt này 200x250 nặng 2,5kg chạy củng nóng bác àh
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... nhôm khối nhiều xiền quá nên em chỉ sử dụng formica nhôm 1ly(cướp được) dán vào mica rồi ốp vào thôi, biến áp để dưới cùng và được che kín hoàn toàn không sợ gây nhiễu
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Nhìn thấy mép là lạ, cũng định nhờ bác zoom vào :mrgreen:

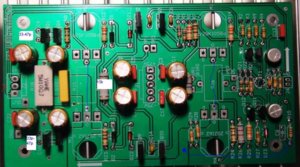

Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Cảm ơn bác. Như vậy là 6 chỗ: - Thêm 2 tụ 33-47 p, - Thay 1 điện trở thành 15K-2W, - Nối tắt 2 chỗ, - Nối tắt mạch hồi tiếp. Mạch nguồn có vấn đề gì không ạ, để em xử lý luôn :mrgreen:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Nhìn nhà ông Trà điện đóm nhì nhằng phát khiếp, đúng là dân KT ko biết sợ điện
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Em mà có Telos 1000 để mổ bung ra thì đã không phải clone :mrgreen: Em sợ điện lắm, hồi trước đi thực tập vào trạm 330kV nghe cứ o o, điện phóng xanh lè trên đầu cột nên không dám vào EVN. Nhà em còn kinh khủng hơn nhiều, trong nhà có bãi rác mà
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Phần nguồn ok rồi ,bác nối dây cho đúng mấy chổ khoanh đỏ là ok vì 2 bên không đối xứng đâu nhé.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Cảm ơn bác. Bác dậy sớm thế Buổi trưa em tranh thủ đi mua giắc cắm rồi tối về action luôn :mrgreen: Version này làm điện áp giống version sau cũng được bác nhỉ: - Tầng VAS 55V - 0 - 55V AC, sau ổn áp 70V? - Tầng công suất 45V - 0 - 45V AC, sau nắn lọc 60V? Tối qua ngồi lọ mọ thử vẽ chassi, thấy vẫn thừa không gian, mà cuộn VAS thừa công suất quá. Đang lăn tăn nghĩ hay là làm luôn quả dual-mono hybrid để đời, chồng luôn 1 chú pre đèn lên phần trên, để nắp mica cho không giống ai. Khi đó kích thước sẽ là 305 W x 385D x 270 H. Có ai điên giống em không nhỉ? :?: Vừa đọc lại bên ULC2, thấy thông số nguồn như sau: Biến áp nguồn cần có là 1 cuộn 58-0-58VAC/10A tức là +/-75VDC khi có tải. 1 cuộn 68-0-68VAC/0.5A tức +/-100VDC sau đó ổn áp ra +/-85VDC 1 cuộn 12Vac/0.1A cho mạch bảo vệ loa Liệu có thay đổi gì không các cụ nhỉ :roll:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Sao Kim vừa gọi báo thứ bảy này có pcb rồi anh em ơi,em cũng mong không kém gì các bác...
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Vui quá cơ :mrgreen: dự báo cơn bão cấp 1 đã hình thành và tâm bão đang di chuyển về nhà bác Quang :lol:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Tầng này bác phải để 56V - 0 : 56V - 0 Thì ổn áp xong 78V mới đúng thiết kế nguồn telos 5000 bác ui, nếu k bác lại chịu áp ra k ổn định hoặc thay đổi trở ghim áp :mrgreen:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Chắc bác nói đến ver 2. Em chậm tiến, mới đang làm ver 1. Theo UL thông báo lúc đầu thì cần những 68-0-68V AC để sau ổn áp là +/-85V DC. Bác xem hộ em nhé. Thanks
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... nhận pcb xong chắc cũng cả năm e mới làm xong quá hix.....thêm bên cái pre 1 năm nữa chắc 2 năm ka ka ka....cái vụ BA sao rồi a....giá cả rổ rá có chưa a?
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Vâng em đang nói ver 2, nếu bác đặt quấn BA thì đặt họ quấn riêng biệt 2 quận để làm với V2 cho nó chuẩn men :mrgreen:

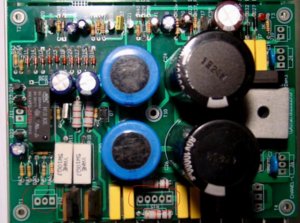

Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Nguồn của V1 sẽ có 2 phương án quấn.Bác nhìn vào bo nguồn mỗi vế +- sẽ có 5 con Zener và 1 mối nố1 BE. 1/Phương án 1 chơi áp cao nguồn cấp công suất là +-75VDC(gần như đạt ngưỡng cặp k1058/j162) và cho tầng VAS+pre là +-85VDC.Tâng ổn áp bác dùng 4con Zener 15V + 1con Zener 24V.Điện áp ra là 4x15+24+0.6x2=85VDC>Bác công thêm 10-15VDC thì ra diện áp cấp cho ổn áp.Em cộng thêm 10VDC thì áp cần là 95VDC.Diện áp Ac cấp cho tầng VAS là 95/1.414 xấp xĩ 68V(500mA là ok rồi).+-75VDC thì cần quấn 55VAC 5A 1 kênh 2/Phương án 2 chọn áp cấp cho công suất là +-60VDC (an tòan) thì quấn 2 cuộn 45VAC 5A cho 1 kênh.Phần nguồn chọn 4 con Zener 15V + 1con 10V =70VDC quấn 60VAC cho nó là vừa.Thân. @diyampli tính tóan biến áp cho V2 đi nhé.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Cảm ơn bác. Em không cần công suất lớn lắm nên chọn phương án áp thấp cho an toàn. Như vậy sẽ phải thay 2 con zener 24V bằng con 10 V. Bác chỉ giúp em vị trí con nào nhé. nhìn thì giống nhau cả :mrgreen:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Cái này theo đúng như shematic telos 5000 thì các bác quấn như sau. VAS hãng yêu cầu áp trước ổn áp là 77V, dòng 2,5A Theo em hãng tính dòng dư nhưng ta thì k dư :mrgreen: các bác quấn 2 cuộn 0 - 56VAC dòng 1A trên 1 quận. Cố gắng quấn tách biệt 2 quận riêng biệt sẽ hợp với cấu hình nguồn hiện có hơn, công suất danh định của tầng này là ~ 60W. Cuộn cs thì tuỳ thuộc vào cấu hình và mức độ khét lẹt của các bác :mrgreen: , theo mạch nguồn hiện có thì các bác quấn 2 quận riêng biệt 0 - 45VAC dòng 1 quận là 4 - 8A, vậy với 4A thì CS là 180W, 8A là 360W. Vậy với cấu hình thường CS vừa thì 60W + 180W = 240W lớn hơn tí cho dễ quấn Cấu hình cao thì CS lớn gánh tải tốt có 60W + 360W = 420W dùng biến áp 450W cho mấu. Khuyến khích các bác nên chơi cấu hình mono block với em này cho xứng tầm :mrgreen:
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Zener 24V là mấy con D3,D8,D13,D18 đó bác.Thân.
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... Vừa nhận khói từ Triêu thi Diệp Hà .Em không biết nick làm sao vào sổ ạ?
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... đây là cha sit của em làm từ tủ điện công nghiệp,kích thước 300Wx 400Lx210H[/quote] bác mua cái tủ điện đó bao nhiêu tiền thế ạ.vật liệu có dầy không bác.Em kết rồi đấy
Re: GM amplifier đẳng cấp chính thức chuyển qua nhà mới... bác mua cái tủ điện đó bao nhiêu tiền thế ạ.vật liệu có dầy không bác.Em kết rồi đấy[/quote] Em mua cái tủ này ngoài chợ Dân Sinh hết 250k, tôn rất dày và đã được sơn tĩnh điện luôn, mua về ốp thêm bên ngoài cho giống cái ampli, cái nút nhấn em tìm mua hoài mà không có nên mua cái nút nhấn tivi củ ở Nhật tảo, còn cái núm thì mua cái vulum củ bằng nhôm đúc gắn vào. Thân
