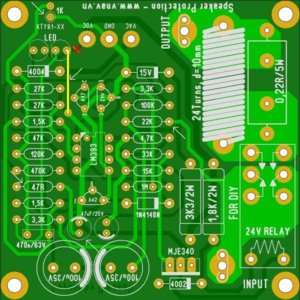

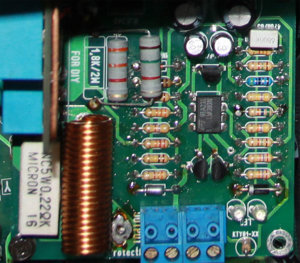

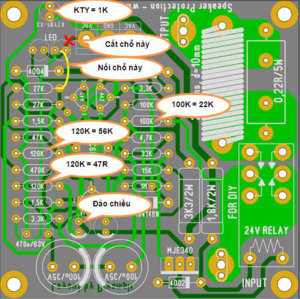

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đây là mạch em đang dùng đã test và hoạt động tốt. Các giá trị điện trở em đang dùng khi sử dụng 27VAC, 60VDC. Đấu nối tiếp 4 relay 12V = 48V. (Các bác xem hình cho rõ nhé!). KTxxx thay bằng trở 1K. Còn bác muốn lắp 2 đèn LED thì cắt (gạch chéo màu đỏ) và nối (màu vàng).
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Tốt quá, có cả hình ảnh cho dễ nhìn. Thanks bác nhiều.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Con trở 1K8 2W em thay 1K2 có được ko khangdep ? phải thay đổi thêm cái gì ?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái này nó còn phụ thuộc vào VDC bác dùng bao nhiêu, Relay loại gì nữa ạ. Cụ tuninh có post công thức tính trở này đấy ạ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em dùng relay 12V, nguồn +60V thì thay bằng trở 1.1K chỗ này nhưng nóng bỏng tay.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em dùng 27VAC mà , ko tìm thấy cái post của tuninh đâu cả :mrgreen: úi thế GM của Bác nó hót véo von rồi à ? chúc mừng Bác đã hết bị nó vật nhé :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đấy là em hồi tưởng lại lúc nó chuẩn bị vật thôi, V3 của em vẫn đang trong thời gian nghiên cứu từ V2
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... + Nguồn AC nó chỉ liên quan đến đống trở nhỏ (1/4w) bên mute AC thôi. Và cụ fix đống trở nhỏ như hình em post là chạy (vì em cũng dùng 27VAC) + Nguồn DC thì nó mới liên quan đến con trở to và thông số coil của relay (thông số 1,8K-2W tính cho relay Omron 24V, mỗi loại relay có thông số này khác nhau). Trời. Thiết kế 60VDC trở 1,8K dành cho relay 24V mà cụ dùng relay 12V lại còn hạ điện trở nữa.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em làm theo hướng dẫn của cụ Tuninh và thực tế nó vẫn chạy .
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cụ có phương án nào cho chỗ này không để em áp dụng cho lần sau, em vẫn muốn sử dụng relay 12V xịn mua ở shop ncc
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cụ cho em biết VDC và tên của con Relay cụ đang dùng ạ. @ cụ Lờ Tờ Hờ (áp dụng cho 27VAC cụ nhé):
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em dùng 60VDC theo công suất (đỡ tốn thêm 1 biến áp nữa ), relay của em là Tyco, dòng 33mA.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cứ tính theo công thức em đã post tùy vào relay bác dùng , khi tính trở gim áp phải dựa trê thông số của tai ( tra data sheet relay) Nó nóng là việc nó phải nóng vì bản thân nó làm nhiệm vụ nóng đó mà, miễn sao các bác tính công suất con trở phải dư một chút đừng để cháy nổ. nếu ngại nóng thì làm con to vật ra thì nhiệt nó đỡ truyền ra ngoài cảm giác nóng ( thực tế trở to hay nhỏ vẫn phải tiêu hao hết bằng đấy CS) chỉ có điều to thì ít nóng ra ngoài hơn thôi :lol: Bản chất của nó như trở tải trong đèn thôi mà. Em dùng 60VDC theo công suất (đỡ tốn thêm 1 biến áp nữa ), relay của em là Tyco, dòng 33mA.[/quote]
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... R_coil = 12V / 33ma => ~364R U = 60V R = (U / I_coil) - R_coil R = 60/0.033-364 = 1454.545455 R 1,45K nó cũng chả xa 1,1 K là mấy nên chả sao cả (hơi bỏng tay tí thôi :lol: )
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nếu em chuyển sang dùng 24VAC thì phải thay đổi linh kiện thế nào bác ơi?

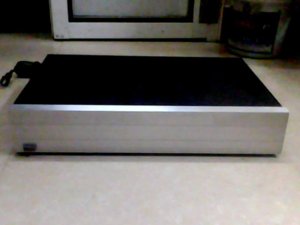

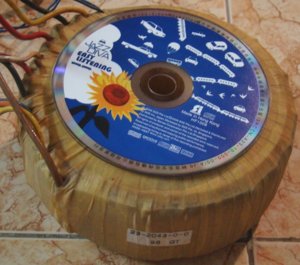

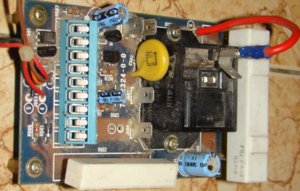

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em vừa mổ thịt com ADCOM FGA-565 có công suất khá khủng, tiêu thụ toàn máy max 1900W. Biến áp xuyến nặng có 6,5 kg, điện áp ra 58-0-58V. Bo soft start đơn giản, dùng trở 4,7 Ohm / 20W ( điện áp vào 120V). Trình các bác tham khảo. :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Có thể lõi của tây nó tốt hơn lõi ta nhưng cũng không đến mức khủng như thế nhỉ
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... [quote="HaChu] Có thể lõi của tây nó tốt hơn lõi ta nhưng cũng không đến mức khủng như thế nhỉ[/quote] Bác loa anico xấp ngửa ơi. Bác có cần quấn xuyến không em đang rảnh nè :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Lâu lâu em lại nổi lên bờ hít tý khí , @Diyampli: Đã có ai đăng ký chưa? cho xin mở hàng một cặp nha, làm sao phải giống hệt của bác, vì cốt của em giống bác mà . ah, em chỉ cần thêm phần thứ cấp cho công suất thôi, vas và bảo vệ loa em dùng nguồn riêng . Thank.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vâng em sẽ xe chỉ luồn kim cho bác một đôi giống của em :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... OK, nếu bác thiết kết được cho em một cặp xuyến nhỏ hơn cho VAS thì action lun cũng được (hoặc không để em tìm lõi nhỏ hơn gửi bác quấn, cái này em có địa chỉ rất nhiều :mrgreen: ). Thanks.
