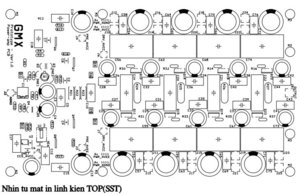

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bố trí linh kiện cho bo công suất sẽ như thế này..............................Dàn tụ hóa trên pcb và tụ WIMA hơi hao 1 chút nhưng phải chấp nhận vì hướng đến những gì tốt nhất cho version cuối cùng này..
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... PCB ổn áp cho driver,ổn áp cho VAS,ổn áp cho opamp...

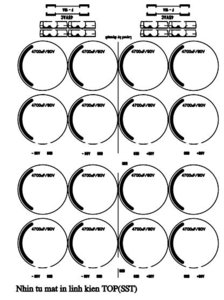

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... và đây năng lương cho phần công suất.............
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Lát nữa em thổi khói đến bác Quang luôn nha (khi nào xong sẽ Email, PM cho bác Quang luôn)
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dưới là bản vẽ cục đồng trao đổi nhiệt.Theo thiết kế là dày 25mm, trong trường hợp không có thì dùng bản vẽ dày 20mm.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh Quang ơi, em đăng ký 4 bo nguồn này được không anh, em tính nâng cấp cho naim và GM3, tội em có một lố tụ 2200u 63V của Kendeil nên tiếc quá!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh dành em 4 cái nhé, hôm nào có pre chạy opam thì anh gửi em luôn, thanks anh nhiều!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Ổn áp cho 2 tần tiền khuếch đại riêng biệt xét về mặt kỹ thuật chuẩn nhất. Xem xét về âm thanh thì có rất nhiều tranh luận. Một bên nghiên về có ổn áp âm thanh hay hơn, trong hơn, nền âm tĩnh hơn. Một bên nói không dùng ổn áp nhạc tính cao hơn. Theo quan điểm của bác thế nào? Thanks
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hix 2 tấm đồng dày 1cm, rộng 10cm, dài 15 cm của em ko dùng được nữa ah anh Quang ơi? (800K của em đó hu.. hu..)
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Phần nguồn có tận dụng được biến áp cũ của V3 không bác ơi? Đặt BA mới là chết tiền. Cái bo nguồn cho công suất nên thiết kế domino hay jack 4 dây vì mỗi sò công suất 1 cọng nguồn, nếu hàn lộn xộn thì xấu lắm, mỗi lần tháo ra, cắm vào cũng bất tiện.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em đang suy nghĩ em nên dùng domino hay dùng thanh đồng làm bus-bar luôn cho đẹp. Thanh đồng loại làm bus-bar cao khoảng 1cm, dày khoảng 0.5cm còn dài thì muốn bao nhiêu cũng có. Sau đó dùng dây co nhiệt bao bên ngoài cách điện. Domino thì nếu dùng nhiều vặn cứng thì dễ hư ốc lắm. Mai em được nghỉ Noel chạy đi mua thanh đồng về trước. Có bác nào đi thì đi cùng em cho vui
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác vẫn còn may mắn , mấy thỏi đồng của mình bị gẵy 2 -3 lưỡi ta rô nằm dính trong lỗ luôn không lấy ra được , chắc phải vất đi quá , đang kiếm cách để dùng lại Thân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bo này bị lôn rồi anh , chờ chút em gủi lại file khác, file này bị lộn cặp tụ và hàng zener :lol:

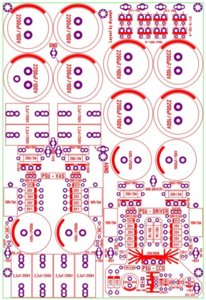

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác yên tâm cấu hình nguồn này chính là cấu hình GM3 hồi xưa đó ạ! Yêu cầu phần nguồn cho bo PSU VAS/DRIVER/CCS dòng tối thiểu 1A bác nhé, vì gốc mẹ nó 2,5A đoá Bo công suất kết nối với bo nguồn quá dễ, vì bo nguồn em vẽ đã làm jack cắm dòng lớn nên cho phép bác rút 1 bên khi mod :mrgreen: Mỗi tội nhiều dây lắm jack cắm phải chuẩn @ Bác Quang, bác gửi nhầm file chửa fix rồi. Bản fix em đã gửi lại bác rồi nha. Đây là bản fix.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác dịch cả hệ đi độ 1cm, taro lại là dùng bình thường thôi mà
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dạ em có lắp test cả 2 nhưng quan điểm của em là riêng GM thì phải có ổn áp.1 em trẻ tuổi phân tích về GM rất tốt: Layout và schematic GM3 như vậy là đã ổn rồi,tụ ổn nguồn ngay chân MOSFET rất đẹp và khoa học, tiếp mass tốt. - Tầng VAS như GM3 và THQ là chưa hợp lý, có lẽ lý do chúng ta có trong tay 2 schematic của 2 cái amp, 1 cái là "Flag ship", 1 cái là "Low cost" nên xảy ra hiện tượng "Đầu rồng cắm đuôi tôm", cũng sễ hiểu thôi vì không ai làm cho nổi tầng Power của con TELOS5000 nhưng tầng Pre thì lại phỏng theo T5000 khá dễ, dẫn đến tình trạng đầu Telos mà đôi Mimesis nối dài, nên quan điểm của em là đầu rồng phải đi với đuôi rồng, nhưng làm không nổi thì cắt ngắn cái đuôi đó đi, xài 4 cặp FET là chuẩn. Thực tế anh em tự làm thì đến cỡ con T400 hoặc con T1000 là cùng chứ T5000 thì không làm nổi mà có làm nổi cũng chẳng để làm gì. Đơn giản vì nó là flag ship model nên họ làm công suất cực khủng và đánh BTL (em dị ứng BTL, trừ khi làm sub woofer class D). Nhưng T5000 cũng có nhiều cái hay đáng để học hỏi, em sẽ phân tích ngay. - Điện áp cấp cho tầng Pre chưa có hợp lý, tính toán lý thuyết và mô phỏng đều cho kết quả tầng Pre sẽ bị clip ở AVCC-3~4V, mà tầng này được ổn áp đến 70VDC, không có hiện tượng sụt áp khi có tải nên thực tế luôn clip ở 67V. Tầng công suất lại chạy áp 60V và không thể tăng thêm vì giới hạn của MOSFET, ngay cả hãng cũng chỉ cho chạy tầm 60V, và FET của họ ngon hơn mình nhiều + hệ số an toàn của châu Âu thường khá cao. T5000 công suất 1.25kW/8R thì áp clip công suất tầm 50V thôi, tất nhiên hãng đã trừ hao sụt áp nguồn. Vấn đề hiện tại là tầng driver MJE3x0 đang mắc chung nguồn công suất nên bị giới hạn tại 60V và cũng sụt theo nguồn công suất, đây cũng là 1 trong những nguyên nhân dẫn đến bass có vấn đề. Tại sao lại làm tầng Pre cao hơn Power 10V mà không đem lại lợi ít gì, cái này cách đây 1 năm trinhanhtu có hỏi ultraline vấn đề này nhưng giải thích như vậy em thấy không hợp lý. Thực tế khi áp kích tần Pre lên cao hơn PVCC thì không chỉ có con diode be của driver dẫn mà nếu lên đến PVCC+0.6V thì con diode bc cũng bị phân cực thuận và dẫn luôn làm ngắn mạch xuống PVCC nên con FZT957 bất lực không kéo lên được nữa, chưa kể lúc này là lúc tải lớn nên PVCC còn thấp hơn nữa, cực B của driver lại không có trở hạn dòng nên rất nguy hiểm. Schematic con Mimesis 3 là con còi nhất họ hàng nhà GM nhưng nguồn cấp driver còn được lọc thêm 1 mắc lọc RC nữa, mặc khác con này công suất không lớn, tiêu thụ tối đa có 78W thôi nên hãng không ổn áp driver riêng mà chỉ lọc RC thôi, sụt áp thì VAS sụt theo, dù gì cục biến áp nó cũng bé tí, hãng không gian dối về công suất con này, công suất rất nhỏ, em có 3 giải pháp sau. + Với các bác không đủ điều kiện, không yêu cầu cao, chạy 2 cặp FET thì nên làm kiểu Mimesis, không ổn áp driver là được. + Với các bác đã làm xong GM1, 2, 3 mà không muốn thay đổi hoặc mạo hiểm thì nối tắt con Zener 9V1 ghim tại mạch ổn áp là xong, vừa nhanh, an toàn, không tốn tiền mà mấy con FZT mát hơn nữa. + Thiết kế lại con GM3 thành GM4, tối ưu theo hướng T5000 có ổn áp 65V cho driver bằng mạch riêng. - Tầng công suất T5000 thiết kế rất kỹ ở chỗ tiếp mass, cấp nguồn và gắn tụ ổn nguồn riêng cho từng con FET, thiết kế này rất hay vì giảm tổng trở nguồn, giảm nhiễu, cấp nguồn tức thời nhanh, cái này em sẽ học tập họ. - T5000 dùng 18 cặp MOSFET cho 1 nửa cầu nên phải mắc darlington con driver để tăng dòng, mình làm 4 đến 6 cặp nên không cần, mỗi FET 1 driver là đủ. - Trở cực G của hãng là 820 và 470, tụ Ciss của 10N20 và 10P20 là 500p/700p, của K1058 và J162 là 600p/900p nên chọn trở cực G là 470/330 hoặc 470/220 là hợp lý. - Mấy con tụ pi em vẫn layout đầy đủ nhưng có thể gia giảm khi đo và tùy sở thích, ngay cả hãng cũng hay để mấy linh kiện DNE để gia giảm, đo đẹp là được. - MJE350/MJE350 em thấy có thể thay bằng KSC2383/KSA1013 của Fairchild Semiconductor cũng được vì cặp này cũng là quét mành CRT và chỉ thua MJE về công suất, thực tế mấy con này cũng không có nóng. - Cặp JFET đầu vào em thấy K170 rất tốt vì mua được hàng xịn, ít nhiễu và hỗ dẫn cao hơn 2N5655, vấn đề match pair nếu 1 người làm thì khó nhưng nếu có nhiều JFET, tổ chức match tập trung rồi chia sau thì không khó. - Nguồn dòng đầu vào ảnh hưởng đến phẩm chất cặp vi sai, nguồn dòng tốt cho CMRR lớn nên hạn chế được nhiễu và hồi tiếp tốt hơn nên giảm méo phi tuyến. Nguồn dòng T5000 nguyên lý đơn giản, dễ hiểu và không phức tạp, hoàn toàn làm được chỉ cần kiếm được con Voltage reference tốt chút xíu, em đang định xài con TL431ACZ (2.485V) của ST hay MCP1541(4.096V) của Microchip, con này mua được dễ dàng. Hãng họ dùng 5V mình dùng thấp hơn thì chỉnh lại trở chẳng sao cả. - Tụ Low ESR như Elna Silmic, Nichicon KZ, Panasonic FC từ 330 đến 680uF/100V khuyến cáo gắn ngay sát mấy con FET để cấp dòng tức thời, không có thì dùng Deawoo 1000uF/100V mua dễ dàng ởn Nhật Tảo cũng tốt. - Tụ nguồn sẽ mắc song song 3 loại tụ: Tụ Low ESR như trên, tụ công nghiệp 2200-4700uF/100V và cuối cùng là Deawoo 10000uF/100V. Như vậy vừa có dung lượng lớn, ESR rất nhỏ mà lại còn rẻ nữa. - Layout vẫn theo hướng của bác diyampli đã làm ở GM3, tức là ốp board lên heatsink. Board công suất gồm 2 board, 1 board tụ nguồn cho Power, cấp ra 8 dây nguồn cho từng FET, 1 board ổn áp cho Pre, Driver và opamp nguồn dòng. - Mass signal, 2 mass driver và 8 mass power sẽ đấu lại tại điểm sao như mọi khi.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... bản vẽ cad này đã bị thay đổi chút rồi anh ơi, chờ chút em phải sửa lại, miếng đồng này tính ra ~ kg/bên

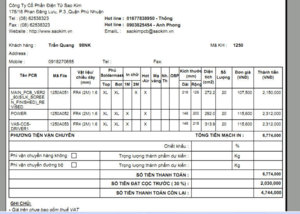

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em đã thổi khói lúc 09H31 rồi a.Quang nhé (đã Email bill đến anh), rứa là chờ nhận board thôi
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... cho em đăng kí 1 bộ nhé mai em thổi khói cho anh nhé trọn bộ PCB là 700k hả anh
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... cho em đăng kí 1 bộ nhé mai em thổi khói cho anh nhé trọn bộ PCB là 700k hả anh
