Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Thiết kế mạch đẹp, cân đối, bố trí linh kiện đều tăm tắp. Nó hót thế nào bác nhỉ?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... hehe! chuẩn k cần chỉnh!!! Cuối tuần này giao...lưu nem chả đi các bác

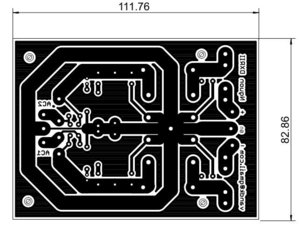

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cám ơn bác khangdep! Nếu mà phủ mass cách ly với GND mà có nối với điểm sao tại 1 điểm duy nhất thì Eagle không làm được bác ạ, mà chỉ còn cách là phủ đồng (chứ không phải phủ mass) toàn bộ mạch sau đó nối từ lớp phủ đồng này sang điểm mass sao bằng 1 jumer thui ạ! Vì khi chọn nguồn cho phủ mass = GND thì mặc nhiên nó sẽ phủ nối liền toàn bộ các đường mass (GND) lại với nhau ( như hình trên) chứ không tách rời, còn nếu tách thì nó tách toàn bộ không dính liếu gì với GND cả!!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Các đường phủ mà bị cách ly (1 mình cô đơn 1 chỗ không giao lưu với đoạn khác) thì nên bỏ. Trong các phần mềm vẽ mạch khác có lựa chọn để bỏ ví dụ như phần mềm Proteus. Phủ mà không nối mass thì không nên phủ ạ.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Thì vậy thế nên em mới nói là sau khi phủ đồng phải dùng Jumer để nối với điểm mass sao! :mrgreen: . Còn phần mềm Eagle không cho bỏ mấy chỗ "cô đơn" đó bác ạ, cứ có lỗ nào trống là nó cứ chen vào phủ cho bằng kín thì mới chịu thui!! :lol:

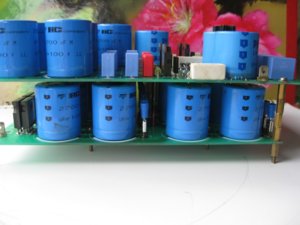

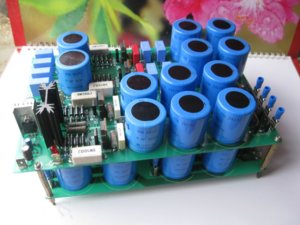

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em không chạy đua vũ trang, nhưng cũng trang bị vũ khí khá tối tân với cuộc chiến tàn khốc ............. :lol: Còn 2-3 con trở nữa là lên đạn. Có vẻ em hợp với màu xanh :mrgreen: Lần này diode khủng như yêu cầu rồi, toát mồ hôi với bộ nguồn quá...........@ Cụ Dép còn nợ em bo CS nữa đấy nhé! Giải pháp trồng tầng tối ưu và triệt để nhất có thể đã thành hình.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác Bui chắc chẳng đọc gì cả..................... :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Khi bác phủ mass trong Eagle, bỏ chọn orphan là được, orphan nghĩa là mồ côi hay sao ấy.

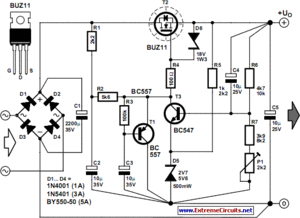

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Các bác ráp nguồn GM tham khảo bộ nguồn này (mượn của Elektor electronics), mod lại bo GMX tí sẽ đỡ hao đạn rất nhiều với mấy con diod zener. Chỉ cần dùng 1 con zener có điện áp bất kỳ 5.1, 5.6, 9.1, 12,... công suất 500 mW cho mỗi tầng VAS, driver bằng cách thay giá trị điện trở, và thêm một cầu phân áp vào cực B mje340/ 350.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhìn gấu quá, bộ nguồn này là 1 phần cho VAS, 1 phần cho Driver và riêng cho công suất đúng không bác?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đúng đó bác, lần này tổng cộng có 4 cấp nguồn, 60V cho CS; 70V cho VAS; 65V cho driver; 15V cho nguồn hằng.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác chỉ rõ cái chỗ em tô màu đỏ đi, em không biết nó nằm chỗ nào! :wink:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Diyam diy quả amply này chuẩn bị đánh cho đám cưới của mình thì khủng quá, khách đến mừng cưới mà cứ mải nghe quên cả giờ về . Chúc mừng em.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... ơ cưới gì , cưới cái tưởng đang led 7 đoạn mờ :lol:

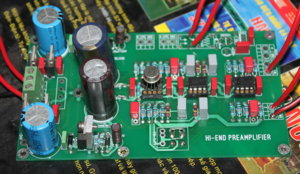

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái pre đã cất tiếng oanh vàng lúc 11h .....quá đã.Không một sai sót nào với pcb này.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... @ Giờ e qua anh nhá! Theo khí tượng thủy văn mới nhất, sớm hơn dự kiến 1 tuần bão sẽ ập vào nhà em đêm thứ 5 (24.01.13) anh nhé :mrgreen: Anh gửi thông báo chuyển khói hết chưa ạ?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em nó đây,hót ngon lành cành đào...................
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... anh QUang ơi,anh fix con trở chổ gắn trimer bao nhiêu ohm thế,anh cho em đặt 2 con AD706AN và 1 em đầu ra em quên mất ký hiệu rồi,em mới có 1 con LME972Ha thôi chân đế socket vàng trong sáng mai sẽ cập bến tại nhà em,có hàng em lên anh liền,thân.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh ghét dùng biến trở tinh chỉnh,phần nguồn thì ghi 2k2 và 200R có thể thay bằng 2k4 và 220R.Thân.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhìn ngứa con mắt quá anh Quang ơi! :twisted: :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh chán cái cảnh led 7 đoạn ròi ah. :lol:
