Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh Quang, con 2sc3200 và 2sa1268 có thễ thay thế bằng con nào khác dươc ko? Em kiếm hoài ko có. quân.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vụ này ko dùng trở nhiệt được ah anh Quang ơi?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh chưa thử tại vì không có ráp đồ khủng,để hôm nào test mấy con CL60.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Ok ,cám ơn anh. Sorry em hõi nhiều -mình sài 27VAC hay là VDC từ bo nguồn? quân
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em vừa nhận được board Pre M22. Cảm ơn a.Quang nhiều. Vậy là đủ toàn tập rồi, chiến thôi
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em cũng vừa nhận được quà tết của anh Quang, cảm ơn anh Quang nhiều! Anh Quang xem hôm trước có bác nào ngồi gần chỗ linh kiện nạp tụ ko dây ko? Tìm giúp em thủ phạm vặt chân BYV79E làm mồi nạp tụ ko dây với ah :lol: :lol:

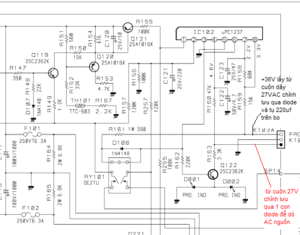

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mạch bảo vệ loa em làm pcb có schematic như trong hình.Em giử lại chế độ bảo vệ quá tải và rò DC ra loa.Ban đầu tính làm bảo vệ quá nhiệt luôn nhưng thấy thêm linh kiện nhiều quá và chủ đích là làm cho Naim.Nếu dùng cho GM thì mạch bảo vệ nhiệt trong schema này là quá tốt: giả sử nhiệt độ chọn bảo vệ là T thì dưới nhiệt độ này TH101 có điện trở lớn làm điện áp cực B con Q120 lớn (cầu phân áp R151,R152,TH101,R167)nên nó không dẫn,Q121 không dẫn nên realay vẫn đóng.Khi nhiệt độ tản nhiệt tăng đến T trở nhiệt TH101 giảm kéo theo áp cực B Q120 giảm đủ cho nó dẫn kéo theo con Q121 dẫn cấp dòng vào chân 1 IC1237 khi đó chân 6 của IC chuyển trạng thái làm ngắt relay.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhân nói về cái mạch bảo vệ loa,hồi sáng có 1 anh sinh viên chắc làm đồ án môn học có đem 1 cái mạch bảo vệ loa dùng IC số đièu khiển vẽ đẹp lắm mà nó không chạy nhờ em xem giúp.Em cầm lên ngắm nghía 1 hồi thì nói em sai cơ bản rồi: con 74LS06 ngõ ra là cực thu hở mà không vẽ và gắn trở kéo lên làm sao nó chạy được.Chàng ta phán 1 câu xanh rờn em tưởng con IC cổng đảo nào cũng giống nhau... :lol: Chiều nay khệ nệ khiên qua 1 thùng ken vì nhờ anh mạch đã chạy.Mình không hiểu mấy anh sinh viên này học gì ở trường Mấy con OPAMP cho pre22H cũng vậy nhé...không phải con nào cũng giống nhau đâu.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... heeee con opamp nào chả giống nhau là tám.........chân anh, cho nên lại khổ đời anh rùi, toàn dùng tụ ken thui :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Tối nay em lọ mọ hàn xì M22. Hàn xong đo lệch áp nhiều quá 11,3 và -12,7v. Mai em lại phải kiếm chim gắn vô rùi!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Sao lệch quá vậy,nó phải đúng 15V.Con tụ 10uF phí con LM317 in lộn cực tính ,em xoay lại nhé.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... bác gắn con trở 2,4k và 220r chỗ con LM 317,LM337 là sẽ chuẩn 15v. còn không có trở đúng thì bác dùng chim chỉnh chọt cũng hay phết
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nghĩ cũng lạ mấy dự án sau này thì số lượng đăng ký không nhiều,em làm số lượng gấp 3 lần mà vẫn thiếu.Có mấy bác em phải nợ qua tết...

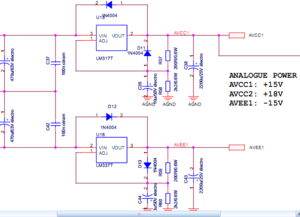

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Không cần mấy con chim...Schematic hảng đây,đã test và chưa thấy bộ nguồn nào hay hơn...

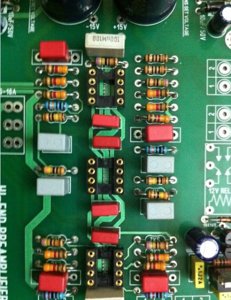

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chú ý layout pre M22H :xoay con tụ 10uF này lại nhé...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hix em xoay lại ra 15,14V và -15,19V! Layout nào đại ca cũng có tý thế này em ko biết đâu mà mò :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em này hình như là Pre được tích hợp trong ampli GM Mimesis 330 mà anh. Nó chính là 1 phần của Pre M37 có thay đổi Gain mà, đâu phải M22H nó cũng có nhiều đời với mức độ và tên gọi khác nhau mà :roll:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh thấy mạch cũng như rứa chỉ khác nó dùng opamp đơn,gọi M22H cho nó gấu
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Con M37 tầng ra của nó dùng OPA2604 nhưng sét Gain tàng này chỉ bằng 1 thôi.

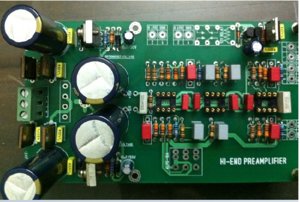

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đây là sản phẩm M22 của em, nhờ các bác soi giúp! 2 con tụ 2200/25v em ko có thay bằng 2 con 1800uf/63v có ổn không các bác ơi?
