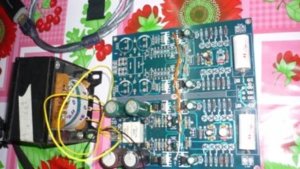

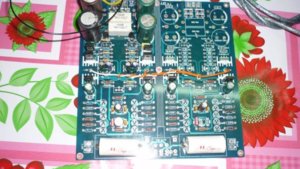

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Show hình em nó phát, đang chờ BC550C/560C của anh là đủ đó, có tụ 5.6p thì bỏ em 2 chú là OK!!! . Anh gửi hàng đồ chơi cho em chưa vậy?

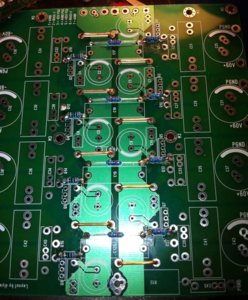

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hình như bác post nhầm Topic thì phải. Bên này là GM chứ PreCH ở bên kia mà :mrgreen: Quái lạ cái cụ Diyam. Mạch 2 lớp mà nhảy Jump ầm ầm ý nhẩy :lol: :lol: :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mấy con trở 0R của bác bằng kim loại màu vàng đẹp quá :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bá cáo các cụ đang giữ bo GM4 thì hàn dần đi nhé, hôm qua em bắt đầu xông điện bo VAS roài. Phần nguồn đều ngon k lỗi đến một chút nào, nguồn 15V cho ccs là 14.93V khá tuyệt đối rồi! Phần áp rơi trên trở bias 510r là 2,02v và DC offset khi đo tải giả là 5mV. Em mới match đc phần ccs thôi!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chuẩn bị nhận mát cho GM4 nha sẽ đóng gói ngày mai cho lên đường
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mấy con trở 0R của bác bằng kim loại màu vàng đẹp quá :mrgreen:[/quote] Bá cáo các cụ đang giữ bo GM4 thì hàn dần đi nhé, hôm qua em bắt đầu xông điện bo VAS roài. Phần nguồn đều ngon k lỗi đến một chút nào, nguồn 15V cho ccs là 14.93V khá tuyệt đối rồi! Phần áp rơi trên trở bias 510r là 2,02v và DC offset khi đo tải giả là 5mV. Em mới match đc phần ccs thôi![/quote] Chuẩn bị nhận mát cho GM4 nha sẽ đóng gói ngày mai cho lên đường[/quote] Quả này cái amp GM4 của đại ka sẽ nặng 60kg nhé chiến cho đại ka 2 cục BA 1,5kav dây 2mm vãi hàng :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh Quang cho em hỏi trên PCB ổn áp PSU có cặp MosFet 2SK1058 và 2SJ162 em thay bằng Fet IRFP950, IRFP9540 được không ạ, còn mấy dodiot Zener 20V, 9V1, 5V1 em dùng Zener 1W được không em thấy trên mạch mấy con Zener đấy có chức năng gim áp ra DC 65V, và 70V còn mấy con MosFeet 1058, J162 cấp dòng cho mạch VAS và driver có đúng không ạ. Zener 20V 5W chỗ em không hiếm được nếu được dùng tam thì tốt quá
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bá cáo các cụ đang giữ bo GM4 thì hàn dần đi nhé, hôm qua em bắt đầu xông điện bo VAS roài. Phần nguồn đều ngon k lỗi đến một chút nào, nguồn 15V cho ccs là 14.93V khá tuyệt đối rồi! Phần áp rơi trên trở bias 510r là 2,02v và DC offset khi đo tải giả là 5mV. Em mới match đc phần ccs thôi![/quote] Chuẩn bị nhận mát cho GM4 nha sẽ đóng gói ngày mai cho lên đường[/quote] Quả này cái amp GM4 của đại ka sẽ nặng 60kg nhé chiến cho đại ka 2 cục BA 1,5kav dây 2mm vãi hàng :lol:[/quote] Cụ cho em 2 cục đó ah?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chuẩn bị nhận mát cho GM4 nha sẽ đóng gói ngày mai cho lên đường[/quote] Quả này cái amp GM4 của đại ka sẽ nặng 60kg nhé chiến cho đại ka 2 cục BA 1,5kav dây 2mm vãi hàng :lol:[/quote] Cụ cho em 2 cục đó ah?[/quote] bác dùng 2 cục biến áp cho 1 kênh hay cho 2 kênh ạ
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chuẩn bị nhận mát cho GM4 nha sẽ đóng gói ngày mai cho lên đường[/quote] Quả này cái amp GM4 của đại ka sẽ nặng 60kg nhé chiến cho đại ka 2 cục BA 1,5kav dây 2mm vãi hàng :lol:[/quote] Cụ cho em 2 cục đó ah?[/quote] bác dùng 2 cục biến áp cho 1 kênh hay cho 2 kênh ạ
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Về nguyên tắc là được hết, thậm chí có thể dùng BJT, nhưng phải thay đổi giá trị điện trở cho phù hợp. Tuy nhiên, nếu bác đang dùng bo thiết kế sẳn cho K1058/J162 thì sử dụng IRF không được vì chân cẳng khác nhau. Còn nếu bác chấp nhận dùng K1058/J162 và muốn sử dụng zener 1W thay cho zener 5W thì quá dễ, mình đang dùng đây nè, nhưng phải thay đổi giá trị con trở hạn dòng cho dãy zener ghim áp để giảm dòng xuống còn # 3-5 mA, đủ để đưa mấy con zener vào vùng hoạt động, nhưng không quá nóng => không cần dùng zener 5W, tiết kiệm một ít Ô ba ma, linh kiện dễ tìm.

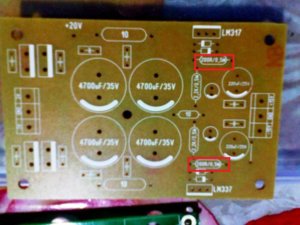

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh Quang cho em hỏi cái PCB nguồn ổn áp anh gửi kèm với PCB pre GM, Em làm một PCB cho pre GM đo áp 1 bên được 15.13V, còn 1 bên được 15.47V vậy có được không anh? Nếu em muốn làm nguồn ổn áp 24V thì em sẽ xài nguồn 24VAC- 0 - 24VAC và con trở 200R/0.5W em sẽ nổi tắt luôn phải không anh?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... @ kênh như vậy là đúng rồi và đừng cầu toàn vì bản thân điện áp reference không phải lúc nào cũng là 1.25V.Mạch này rất dễ tính toán xem hình là em làm được ngay.Mọi biến tấu đều theo công thức cơ bản này...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hình như có bác Baoanh_Hue :lol: :lol: :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Khà khà, em mới xong GM3 thôi, GMx chưa cắm linh kiện :mrgreen:

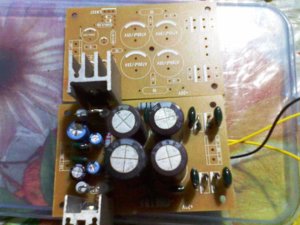

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh Quang cho em hỏi dốt một tí là ladjR2 là gì vậy anh? :roll: . Hôm qua em mò mẩm và thay con trở 200R dần đến 120R thì nó đạt 24.4VDC 2 bên cân nhau (Lúc đó chưa biết công thức anh đưa). Như vậy là em lại cho R1 thành biến trở (trong mạch của anh là R2), khi thay r1=120R thì R2 hơi nóng một chút. Vậy có được không anh? Nguồn cho NAC72 em xài nguồn đơn này OK phải không anh Quang?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em nhìn hình vẽ: Bao giờ chân adj của LM317 cũng có 1 điện thế chuẩn 1.25V,điện áp trên trở R2 là điện áp tham chiếu đo,dùng biến trở thay cho R2 để chỉnh điện áp ra theo công thức trên.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Vậy là cái biến trở chỗ đó max là 2K2 đúng không anh, còn con 200R là cố định hả? Mà sao em thay đổi R1( tức là con 200R) thì còn R2 bị nóng vậy anh, mặc dù chưa có tải?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cho Troi ban 90K 1cap 2SK1058, 2SJ162 bac nao da dung mosfet nay chua a? chua co tien mua Fet xin nen dung tam a!

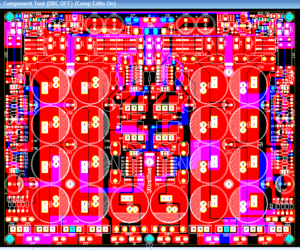

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hết hồn với cái nguồn telos này chưa.......................
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chưa hết hồn đâu anh ơi, giờ quen rồi hehe. GMx mà rải ra cũng k kém cạnh đâu anh ah.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bo này chắc to dữ lắm đây. Tác giả là Uống trà lài ah bác? Nếu mấy con công suất ổn áp mà dùng BJT cho dễ kiếm và rẻ thì ngon, chứ xài K1058/J162 thì vừa mắc tiền vừa là hàng Chị na. Hình như áp chuẩn vẫn dùng 1 đống zener, nếu chỉ xài 1 con và dùng cầu phân áp thì ngon, bổ, rẻ hơn nhiều. Nếu lại xài mấy con zener 5W nữa thì chán như con gián. Vài ý kiến cá nhân, nếu có gì không phải mong các bác bỏ qua.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Làm quá phức tạp và khó đạt đỉnh quá nhưng vẫn máu....Thực tế chưa có em GM nào qua mặt được cái NAP cả...đang chờ anh em hoàn thiện GMx để truất ngôi vương Naim đi.Lạ thật thông số Naim xấu hơn GM nhiều nhưng thực tế thì khác quá...chúng tỏ clone GM thật khó.Tuy vậy điều đó khiến ta càng quyết tâm hơn.Tiến lên chiến sĩ ,đồng bào.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Thực tế cái mạch ổn áp VAS của GM cũng rất cơ bản và đem đo thì thông số không hơn mấy mạch ổn áp thường đâu.Em đã đo cái mạch ổn áp này với cái mạch dùng BJT thì cái BJT low noise hơn nhiều.
