Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Ý anh là độ hoành tráng và vẽ tốc độ siêu nhanh của Ultraline đó.Ultraline layout rất nhanh và giỏi.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nếu vậy thì xài BJT đi bác, xài mosfet làm chi cho tốn tiền. GM đời đầu cũng ổn áp bằng BJT, hình như bass là vô địch đó.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Haha đợt V3 có thử cả 2 nguồn fet và bjt rồi mà,bjt ít noise hơn nhiều,chỉnh biến trở cho ra điện áp mong muốn rất dễ dàng.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hơn nữa tầng VAS tiêu thụ chưa tới 10 mA mà xài con mosfet khủng bố thì quá lãng phí.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em thì ko nghĩ nó phí vì thấy MOSFET xịn và BJT xịn cũng ko chênh lệch nhau mấy (ngoại trừ dùng BJT hàng chợ). Nếu mua mosfet để match cho ra 4 cặp sò / kênh thì kiểu gì cũng phải mua thừa để match, cũng có việc để dùng một công đôi việc Hãng nó cũng biết cái gì lợi cái gì ko lợi nhưng nó đã dùng thì mình cố clone sao cho nó gần đúng, đã là người đi sau nó thì ko nên phỏng đoán, cắt bỏ, thay thế nếu xét thấy nó ko giảm được nhiều chi phí và có cơ sở làm cho mạch hoạt động tốt và ổn định hơn.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh em đang bị vướng ở GM là fet công suất,anh đã thử cho chạy 2 kênh dùng K2221/J352 và K176/J56 thì kênh sò sắt của Hitachi là hơn hẳn...Thêm 1 điều nữa là sò xịn chả cần bias cao ngât ngưỡng thì nó cũng hay lắm rồi.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em đã từng nghe cái ampli demo dùng bo này. Nó cũng kêu... nhưng không hay. Và em cũng có dịp cầm xem vài cái bo do bác khác mua, bo do người vẽ cái bo nguồn trên vẽ. Em nói thật bác đó vẽ đồ Karaoke thì hợp hơn. Mấy dự ớn trên này bác đó làm chủ yếu bo mạch bị tự kích. Lý thuyết bác đó trình bày có vẻ cao phết :roll:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... các zenner 5W Gim áp ra 65Vdc được hạn dòng bằng trở 56R vậy dòng qua 56R là 56*1.414 - 65 =13.96/0.056 = 250ma. còn khi đung zenner 1W thì bác dùng trở hạn dòng là bao nhiêu thì vừa ạ!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chính xác bác ấy ảnh hưởng nhiều phong cách layout hàng thương mại phổ thông,làm nhanh,tiện dụng với linh kiện sẳn có trên thị trường.Tốc độ làm rất nhanh,cái bộ telos bác ấy bộ layout mạch và phần cơ khí chỉ 3 ngày là xong...Nhanh nhưng không đồng nghĩa với chạy tốt.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hãng chắc cũng từng vướng phải tự kích nên trong tài liệu về công nghệ có đoạn này anh Quang:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Chuẩn không cần chỉnh.Layout cần kinh nghiệm và kỷ thuật tốt.Ngườ layout giống như làm dâu trăm họ và phải hy sinh công sức rất nhiều.Hảng to đùng vậy mà còn vướng thì anh em cũng thông cảm thôi...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh em làm nhiều cặp fet đi,em chơi 1 cặp thôi vì hết quỹ đầu tư rồi............
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em đang gom thóc để hoàn thành GMX. Cái vụ FET này thì bác Quang lo cho em nhé!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mình tính hơi khác bác tí, bác xem thử có đúng không nhé. Áp rơi trên con trở hạn dòng cho zener diod sẽ bằng: Vdrop = Vout - Vz Giả sử Vout = 70V, Vz = 20x3 + 9,1 = 69,1V => Vdrop= 70 - 69,1 = 0,9V Với R = 56R, dòng qua R và cũng chính là dòng qua dãy zener là: 0,9/56 = 16 mA. Nếu bác muốn phân cực zener ở 4 mA => R = 0,9/0,004 = 225R. Thực tế, mình dùng trở 220R thì không đủ dòng để đưa các zener vào vùng hoạt động. Mình dùng 3 con zener 20V/ 5W, 1 con 9,1V/ 1W (có gì lắp nấy mà), đo áp trên con 9,1V chỉ được 6-7V, có lẻ do dòng Iz min của nó đòi hỏi cao hơn 4 mA mới dẫn, nên giảm R xuống còn 150R thì vừa đẹp: zener có tác dụng ghim áp và không quá nóng vì dòng nhỏ.

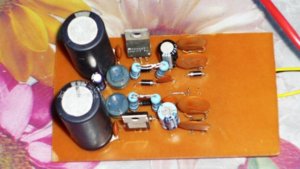

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh Quang em vừa làm nguồn ổn áp như anh nói, thay trở 2k2 bằng biến áp 4k7, nguồn cấp 24VAC - 0 - 24VAC, ngõ ra một bên chỉnh được từ 1.3V đến 23.1V, còn một bên chỉ chỉnh dc áp lên xuống từ 21V đến 23.8V, vậy bên này bị gì mà không chỉnh dc áp vậy anh Quang? Cần thay đổi con nào khi k chỉnh dc áp vậy anh?

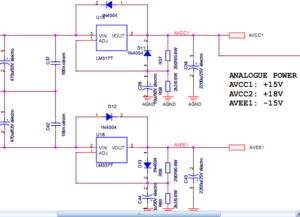

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái mạch này chính là mạch regu cho pre hiend bác đang cầm đó. Cái mạch pre em layout bị lộn tụ chân adj bác coi xem đúng cực chưa! Vì lộn cực nó ghim chân adj áp ra k theo ý muốn đâu.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mạch nguồn pre Hiend thì em làm xong rùi, áp ra cân lắm, còn mạch này là em layout lại, kiểm tra k có sai sót gì cả nhưng một bên không chỉnh dc áp, còn bên kia tốt!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác thay con khác xem, con bên trên trông hàng tháo máy con dưới hà g chợ ah?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em vừa được tặng cục này dự án của quanh quang có ra đến 2 năm nữa em hàn cũng chưa hết :lol:

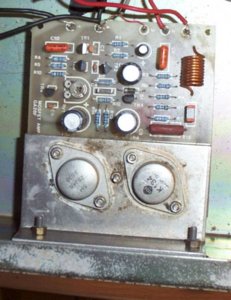

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... EM thấy trong luxman 58 or 68 dùng 2 cặp hitachi 2sk134 và 2sj49 này đấy :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh Quang ơi PCB GMX đến đâu rồi ah? Anh cho 500 hình để em ngắm chút nào

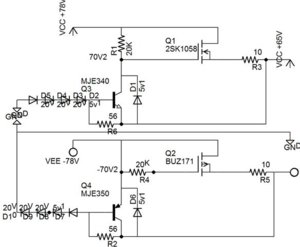

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... em tính toán thế này ạ R1 hạn dòng từ VCC+78V còn 4ma cấp cho cực G của 2SK1058 tại cực G K1058 có điện áp điều khiển là 60+5v1+Vr56(4*0.056)+5v1= 70V4 dòng điều khiển là 4ma. khi cực G có áp 70V+ thì điện trở RDS gần =0 vậy dòng điện sẽ chạy từ cực D sang cực S là 78V+. R 56 ôm hạn dòng cho các Zenner 20V, 5V1 dòng qua diot là 78-65=13V/0.056=250ma. vậy công suất chịu đựng của 4 Zenner sẽ là 65*0.25=16,25W vì là Zenner 5W nên 4Zenner là 20W ok. muốn dùng Zenner 1W vậy cần dùng trở 220 ôm thì dòng qua diot là 59ma công suất tiêu chịu đựng 4Zenner là 65*0.059=3.8W 4 em diode là 4W là OK!!! Em Viết Hơi lủng củng các bác thông cảm!!!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... anh Quang đang tính chuyển qua làm amply đánh đàn à
