Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bác tính phức tạp quá, mình chịu thua, mình là dân không chuyên. Bác xem thêm bài trong link này nhé, tuy sơ đồ mạch có khác tí nhưng nguyên tắc thì hoàn toàn giống nhau: http://www.extremecircuits.net/2010/06/ ... upply.html. Bài này trích lại từ tạp chí chuyên ngành Elektor Electronics danh tiếng nên bác hoàn toàn có thể yên tâm về mặt kỹ thuật.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dạ em cũng dân ko chuyên nhưng mà nghiên cứu tài liệu với thực nghiệm nhiều nên suy ra thế thôi mạch bác pot là transistor nhưng mạch này là mosfet khác nhau mà bác nguyên lí hoạt động của mosfet khác nhau
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Sau khi tính toán các anh thử theo dõi thực tế xem nó thế nào nhé. dùng zenner 1W cho chạy một lúc rồi theo dõi xem nó có giữ được áp không. tính toán là như thế nhưng khi khai thác linh kiện ở mức cao thì nó hoạt đông không được ổn định nữa. Bắt đầu từ V2 em đã thử nghiệm món thay thế này và em cũng dùng con trở 220R. kết quả là chạy một lúc nó sẽ trôi. trong mạch của GM nếu các bác để ý thì sẽ thấy GM chuyên vác dao mổ bò đi giết muỗi nhưng đó là sự khác nhau giữa "tây" và nhật. nhật luôn khai thágc linh kiện ở mức tối đa còn mấy chú này thì.. Diode nguồn gần 20A chỉ để nuôi cho cái mạch số và mạch Pre, nguồn CS cũng thế., chỉ một phận digital nó cũng dùng con ổn áp 3-5A và chỉ lấy ra đúng 1A. Mặc dù datasheet của linh kiện là thế nhưng không nên khai thác nó ở mức hoạt động cao . mọi linh kiện trong GM luôn được khai thác ở mức rất thấp so với datasheet. Về vị trí ổn áp này có rất nhiều cách để xử lý chỗ này nhưng em không muốn thử nghiệm vì có thử nghiệm cũng không có đồ đo đạc để kiểm nghiệm phương pháp của mình là tối ưu hay không. nếu đã không đủ điều kiện kiểm tra thì tốt nhất cứ theo những gì mà họ đã làm.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Về hướng làm môt con GMX hay version khác với tiêu chí low cost em cũng đã có đủ bộ linh kiện ngon bổ rẻ lần làm GMX vừa rồi em cũng làm song song 2 bộ với 2 loại linh iện khác nhau để so sánh và để có một hưowngs mới cho nhiều anh em làm nhưng do thiếu PCB đợt vừa rồi nên lại thôi. Với linh kiện low cost của em ngon bổ rẻ: 1. một bộ bán dẫn quan trọng chua có Jfet khoảng 950k ( Driver, zenner, FZT, ADR445, 2N5555..) hàng xịn nhập từ japan mới tinh. 2. Một bộ tụ MKT philip BC 2.2uf/250V, 0.1uf 250V hàng gỡ máy ngon bổ rẻ. 3. Bộ diode nguồn STTH6003 hoặc HFA ( 50A) siêu nhanh hàng gỡ máy viễn thông ( ngon bổ rẻ) 4. Tụ chân Fet Nippon 470uf/100V Hàng mới không quá ngon nhưng dùng được. 5. Tụ nguồn có thể dùng tụ gỡ máy cũng không quá đắt và chấp nhận được. 6. Fet thì mua ngoài chợ về dùng cũng OK 80k/cặp. Như thế đã hòm hòm cho 1 con GM. Anh touch hoặc anh quang khi nào làm xong GMX mà rảnh thì làm thử 1 bộ này lên để so sánh phương án low cost này nếu giá trị thu lại ngon lành thì có thể phổ biến được nhiều người cùng làm.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái vụ low cost này hay đấy cụ tuninh ah! Như vậy các bác làm sau có thể xác định rõ mức kinh phí để có theo dự án hay không. Tất nhiên là Low Cost sẽ thu hút được nhiều người làm hơn và sẽ vui hơn> Mới đầu em tưởng làm GM chỉ hết vài chai nên hăm hở múc luôn . Em có ngờ đâu bây giờ gần 30 chai rồi (tại em cũng ham hố cái gì cũng đòi đồ xịn) mà vẫn chưa có GM để nghe . May mà vớ được cái Naim Nac Nap chứ chờ GM chắc đến tết sang năm . Nhưng mất công như vậy tội gì ko làm tới đỉnh nhỉ :lol: .
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Khakha GM phải làm khủng lên chứ làm lèng xeng thì phải gọi NAP NAC là ông nội...hôm nay có thuốc bổ nữa nè.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hết thuốc độc giờ lại chuyển qua thuốc bổ rồi ah anh ơi :lol: :lol: :lol: Nap, Nac em bực nhất là tiếng ù, xì (có lẽ do biến áp). Trung trầm nghe rất tốt rồi nhưng treb thì em vẫn chưa thấy lung linh, leng keng lắm! Chờ thuốc bổ của anh xem sao . Cấu hình hiện tại em đang dùng: CDP Arcam CD73 -> Dũng audio -> Nac72 DIY -> Dũng audio (McIntosh) -> Nap 135 DIY -> Dũng Audio (Transparent) -> PMC TB2i
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Botay.com với bác. Hình như bác chưa đọc kỹ thì phải.

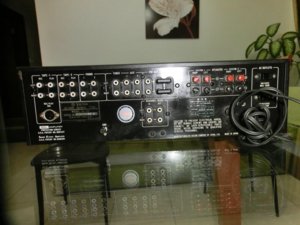

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cấu hình của bác cũng gần giống của em. CD Arcam --> Dũng audio (McIntosh) ---> NAC72 ----Dũng audio ---> Nap 135 ---> Acoustic Boston nhưng không bị ù xì. Hiện tại em đang rất hài lòng và gần như tạm ngưng DIY để đi kiếm thóc làm GMx

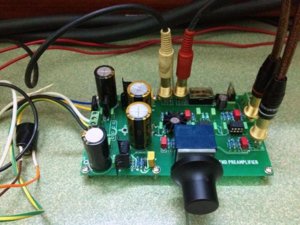

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái nguồn pre M22 mới đầu em tính sao đắt quá ai dè nó cũng đơn giản và rẽ ,thì dại gì không làm nhỉ...

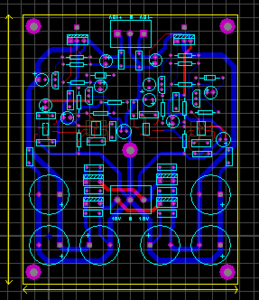

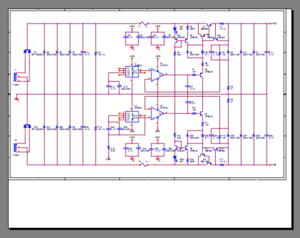

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Layout rút gọn nguồn siêu tuyến tính của diyamp...em sẽ làm bản full.

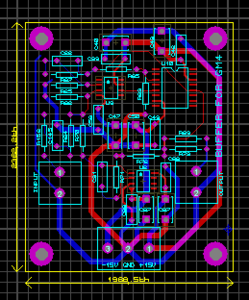

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Haha và đây là buffer cho GM.............

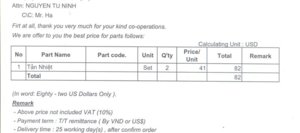

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Này thì đồng này :cry: :cry: cứ thế này thì low cost làm sao được chứ
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Hix có đồng tản nhiệt dùng sò sắt hình chữ z ko bác giúp em với! Em làm GMX sò sắt!
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em tính đóng nắp không đụng tới M22 nữa mà anh làm thế này sao mà đóng nắp được đây
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Khà khà, kiểu này hì dùng hàng VN chất lượng vừa vừa cho rồi bác Tuninh ui
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em đang tìm Mosfet thì thấy cặp này. Xuất xứ từ UK. Giá khoảng 650K/cặp. Có bác nào máu lửa thì tham gia với em cho vui SEMELAB - ALF16P16W - MOSFET,AUDIO,P CH,160V,16A,TO-264 SEMELAB - ALF16P20W - MOSFET,AUDIO,P CH,200V,16A,TO-264
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái kiểu rút gọn này đã chạy chưa anh ? đã test thử chưa ah. vì em thấy rút nhiều quá. con ADR thì nên thay bằng con tl431 đừng thay bằng zener vì zener rất khó match con CS dùng con TO220 thì lấy con nào gắn vào đó được rất khó kiếm được con TO220 dòng lơn đấy.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Đắt quá em ơi. Kiếm nguồn nào rẻ tí hảy mua.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em có 2 nguồn mua. 1 là quá đắt như bên trên. 2 là quá rẻ. Em đang tìm thêm vài nguồn khác nữa
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... hôm nay rảnh tí lôi em pre M22 ra mần lại cái nguồn,cứ đóng điên chạy dc gần 1CD là em LM337 tách đôi,ngồi mày mò hóa ra bị ngay con trimer chạy 1 lúc là nối tắt 3 chân lại làm 1 luôn,tức quá tháo bỏ hết chim ra và đóng LM337 hàng Nhật Tảo vào,đóng nguồn vào chuẩn ko cần chỉnh luôn ra +- 15,3volt cân tuyệt đối thế cho em M22 kết nối với F5 st nghe phê phê làm sao ấy :lol: :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Sáng dậy kiểu gì cũng bị amp vô địch xử đẹp roài :lol: , ai bảo ngày của chị em bác lại đi mần amp bé :mrgreen: Hai em ba chân kia bác không phải mặc chi cho đẹp, cứ để trần thế cho khiêu gợi hihi. Em cũng hí húi cả đêm, nhưng không thể bị xử
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Anh đổi sang ALF08P20/ALF08N20 nhé 08 là 8A tương đương với con mình cần còn cặp anh đưa ra CS gấp đôi nên đắt là đúng ròi. bác order farnel cho tiện đi, bước giá hình như là 25 cặp thì phải. em đang ký 10 cặp, nếu chỉ có 2 người thì em với bác làm 25 hoặc 32 cặp rồi chia đôi :lol:
