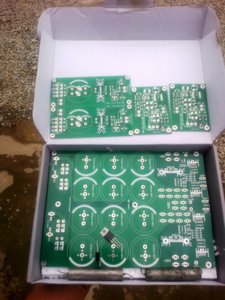

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cầu được ước thấy. Thank cụ Đại bàng nhé Cái bo nguồn SK in xấu quá, chắc máy in hết mực :lol:

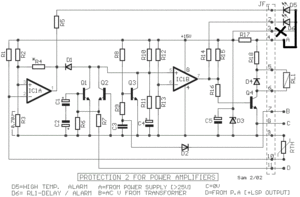

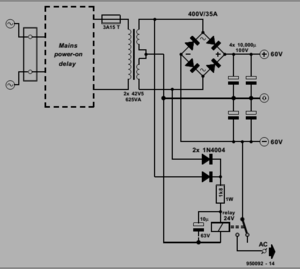

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Các bác đang làm GMx, GM V2/V3,… nếu đang dùng bo bảo vệ loa theo schematic như hình dưới thì nên mod lại 1 chút, theo hướng dẫn dưới đây, vì bo bảo vệ loa này lấy 1 đầu dây của cuộn thứ cấp 45 – 0 AC để cấp tín hiệu cho mạch dò AC. Để mạch dò AC hoạt động, đầu còn lại của cuộn thứ cấp AC 45-0VAC phải nối vào mass của bo bảo vệ loa hay star ground, do đó vô tình đưa tín hiệu AC vào làm nhiễu nguồn cấp DC và làm giảm chất lượng của hệ thống. Có 2 cách khắc phục bất lợi này: 1) Dùng mạch bảo vệ loa khác, ví dụ mạch bảo vệ loa của Aaron. Nhưng với cách này bạn sẽ phải quấn hay mua thêm 1 cuộn biến áp 28-0-28VAC, mua bo và linh kiện => tốn kém; 2) Cải tiến lại mạch, tận dụng nguồn thứ cấp 45-0VAC sẳn có (xem hình dưới). Để hiểu mạch cải tiến này, trước tiên ta phải hiểu nguyên tắc của mạch dò AC của bo bảo vệ loa: - Khi cấp tín hiệu AC cho mạch bảo vệ loa qua cổng B, tín hiệu này sẽ được nắn bởi diode D2 và cấp áp âm cho cực B Q3 qua R9, Q3 ngưng dẫn,… relay đóng, nối ngõ ra của tầng công suất với loa. - Khi mất tín hiệu AC (tắt nguồn), hay thực ra là khi mất áp âm tại cực B Q3, relay sẽ ngắt ngõ nối ra loa. Như vậy ta có thể dùng nguồn -60VDC có sẳn thay cho tín hiệu AC cấp cho mạch bảo vệ loa. Nhưng nếu dùng trực tiếp -60V thì mạch bảo vệ loa sẽ không ngắt nhanh khi tắt nguồn (do tụ lọc nguồn xã chậm). Nếu ta cấp -60V cho mạch bảo vệ loa qua tiếp điểm của 1 relay và relay này lại được cấp nguồn qua cuộn thứ cấp 45-0 VAC thì khi mất nguồn AC, relay điều khiển sẽ ngắt ngay => mạch dò AC của bo bảo vệ loa mất áp âm => relay mạch bảo vệ loa ngắt. Mình đã làm mạch này chạy nên mới dám giới thiệu với các bác. Mạch rất đơn giản, có thể P2P hay dùng bo đục lỗ. Mạch bảo vệ loa này và mạch cấp tín hiệu AC giả (giả do thay vì cấp AC lại cấp - DC) mà mình giới thiệu ở đây đều lấy từ tạp chí Elektor danh tiếng và mình cũng đã thực nghiệm rồi nên các bác có thể hoàn toàn tin tưởng.

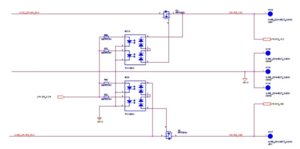

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Ý kiến của bác Touch3G rất bổ ích, nhưng em đang muốn hướng anh em tới một loại BV mới thoát khỏi cái relay để lên đời là BV nguồn. Trông thì có vẻ khủng và đắt hơn BVL thường chút nhưng em nghĩ là an toàn cao hơn cho loa cũng như mạch CS, đơn giản thôi nếu mạch nguồn dùng đối xứng 1 loại như naim chẳng hạn hoặc Aron thì chỉ cần một mạch BVL thường, một nguồn 5V cũng thường thôi, 2 chú Fet kênh N và hai con PVI 1050 là có bv khủng như GM telos dùng rồi. Fet ở đây là cái khoá mở nguồn, ta chọ sao cho lớn hơn áp nguồn 50% là ok, nên chọn mấy con có RS on thấp chút cho đỡ nóng. PVI 1050 làm nhiệm vụ lái fet khi đóng áp D và S của fet có điện vào ra, khi có sự cố PVI ngắt áp G của Fet tức là ngắt điện lên bo CS, sau khi BVL cho đóng lại thì PVI tự phát điện nhờ led phát trong nó để đủ áp mở cực G hoạt động trở lại mà cực D hoặc S ngõ ra không có điện. Một mạch nhỏ mà quá ác 8) Công tắc này đóng mở cực nhẹ nhàng đến cả GM đấu thẳng loa vào CS cũng chỉ bụp rất nhẹ, thế mới đểu :lol: Còn 1 con fet lái cả 6-8 con fet trên bo cs cũng bình thường thôi, vd IRF260 50A/200V thì sợ chi chị không cho đàn em bú được no chứ :lol:

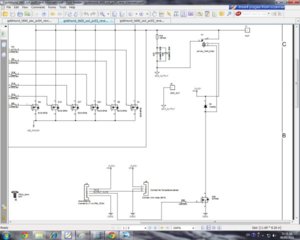

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhìn hình đoán chữ đi cụ, tài liệu hãng chỉ dừng ở mức này mà thôi, datasheet có đấy rõ lắm ạ :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... chet nửa đêm chơi trò này hại mắt lắm ! :wink: dạo này quyết với GM nhỉ
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em nớ hồi xưa bác Datjbl khởi sướng GM cho anh em VN hào hứng lắm nhưng giờ chắc còn mấy người, tài liệu thế này là rõ lắm rồi bác Anhkhois nhể, trước có sơ đồ tuong lai của GM còn như đám dây rối cơ :mrgreen: Quyết làm thì nên làm cho bằng được, nghe con nào ưng thì giữ làm để đời chứ nay mod mai chọt nhiều quá liệu con cái chất của nó không, mà âm thanh thì vô vàn lắm, mỗi người thích một kiểu chẳng giống ai hề hề :wink:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em nớ hồi xưa bác Datjbl khởi sướng GM cho anh em VN hào hứng lắm nhưng giờ chắc còn mấy người, tài liệu thế này là rõ lắm rồi bác Anhkhois nhể, trước có sơ đồ tuong lai của GM còn như đám dây rối cơ :mrgreen: Quyết làm thì nên làm cho bằng được, nghe con nào ưng thì giữ làm để đời chứ nay mod mai chọt nhiều quá liệu con cái chất của nó không, mà âm thanh thì vô vàn lắm, mỗi người thích một kiểu chẳng giống ai hề hề :wink:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em nớ hồi xưa bác Datjbl khởi sướng GM cho anh em VN hào hứng lắm nhưng giờ chắc còn mấy người, tài liệu thế này là rõ lắm rồi bác Anhkhois nhể, trước có sơ đồ tuong lai của GM còn như đám dây rối cơ :mrgreen: Quyết làm thì nên làm cho bằng được, nghe con nào ưng thì giữ làm để đời chứ nay mod mai chọt nhiều quá liệu con cái chất của nó không, mà âm thanh thì vô vàn lắm, mỗi người thích một kiểu chẳng giống ai hề hề :wink:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái này không có gì mà đóng mở nhẹ nhàng cả, bác vẫn phải dùng khởi động chậm soft start. Nguyên bản GM họ dùng cảm biến dòng điện ở 2 nhánh nguồn + và -, cùng với cảm biến điện áp sẽ cho ra thông số là dòng qua loa và công suất ra là bao nhiêu để báo về vi sử lý. Nó sẽ ngắt áp cấp cho Fet (Lúc này Fet là cái công tắc đóng ngắt nguồn + và -) do đó ngắt nguồn + và - cho công suất cùng nguồn + và - của Vas khi mà dòng qua loa lớn hơn 28A (Với dòng telos 600-1000-2500). Để ý chút nó có 6 cặp sò dòng mỗi con tối đa 7A vậy I peak là 7x6=42A, I rms là 42/1.41=29.7A cao hơn chút xíu so với dòng 28A của mạch bảo vệ. Vì vậy mấy con Fet này là bảo vệ dòng an toàn cho sò công suất để nó khỏi bảo hành, với GM chỉ cần chạm dây loa là đi sò ngay dù mở công suất nhỏ. GM Telos vẫn có rơ le ra loa bình thường, nó sẽ ngắt khi có dò dòng DC hoặc dao động tự kích kèm đóng chậm ngắt sớm loa để chống bụp. Trở lại mạch như bác DIY chế biến và làm, nó hoàn toàn không có khả năng chống bụp loa và soft start nguồn. nếu nó không có chế độ tự giữ trạng thái ngắt khi có DC ra loa mà reset lại khi dò DC đã mất thì ampli vì lý do nào đó như hỏng sò làm DC ra loa thì mạch này sẽ đóng nguồn rồi lại ngắt nguồn theo chu kỳ rồi việc gì đến cho cái loa nó cũng sẽ đến. Một vấn đề nữa là khi có dao động tự kích nó sẽ thế nào. Góp ý mấy lời, sơ đồ GM không phức tạp nhưng đọc và hiểu tường tận chức năng từng con linh kiện thì cũng không có nhiều người.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Em nớ hồi xưa bác Datjbl khởi sướng GM cho anh em VN hào hứng lắm nhưng giờ chắc còn mấy người, tài liệu thế này là rõ lắm rồi bác Anhkhois nhể, trước có sơ đồ tuong lai của GM còn như đám dây rối cơ :mrgreen: Quyết làm thì nên làm cho bằng được, nghe con nào ưng thì giữ làm để đời chứ nay mod mai chọt nhiều quá liệu con cái chất của nó không, mà âm thanh thì vô vàn lắm, mỗi người thích một kiểu chẳng giống ai hề hề :wink:[/ quote] Âm thanh của Gm rất trung thực , em rất khoái. Em âm mưu chờ bác diy làm bo này.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái này không phải là mạch bảo vệ loa, phần này để bảo vệ amp thì đúng hơn ,
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Cái này đóng mở cho lái thì còn được chứ ngắt nguồn cấp cho Fet là không ổn nhé, đừng tư duy kiểu nhìn datasheet ghi 50A rồi nghĩ nó chịu dòng được 50A, đã bao giờ tự hỏi tại sao cái chân con TO220 nó bé tí mà nó ghi 50A chưa? Nguồn cấp cho AMP là linear nhé không phải switching :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Bắt được em,lâu quá không thấy posst bài... có gì mới không?
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Dạo này em cũng hơi bận nên lâu rồi chưa làm cái gì ah, chỉ đồng nát thì vẫn đi đều đều :lol:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Nhậu sò nướng nhiều rồi hay sao mà rành thế :mrgreen:
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Mình cũng có đống sò nướng , nhậu tiêu rồi ( thùng rác .. :mrgreen: ) , chỉ có 2A qua em nó thôi hic... , đó là lúc làm cái F5 khoảng 3 năm trước thiệt hại kha khá tài sản quốc gia . Thân

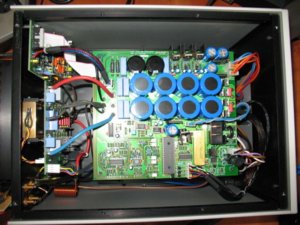

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... To bác Anhthuong. Em không nói là phần fet thay thế cho soft start, khi nạp tụ no cái khoá mới mở vì thời gian trễ của bvl bao giờ chẳng có. Em test khi no nguồn đóng mở thả phanh có bụp đến xót ruột đâu, hình em test đó em đâu giám nói bừa :mrgreen: Theo tài liệu em có thì khi có phần khoá fet rồi relay ra loa sẽ dập mass nếu có sự cố cắt nguồn lên bo cs. Đời này không có fet cắt nguồn tất nhiên relay sẽ BV cho loa, con relay nó sử dụng đây ạ. http://vn.mouser.com/ProductDetail/Pana ... aiGaIP9Q== Còn về BVL em nói trên cho mộ kiểu bv mới thì xin thưa cụ rằng đã dò ở output có sự cố liệu bvl có đóng theo chu kỳ không mà cụ lo xa vậy, hễ cứ có DC thì bvl sẽ ngắt tất mà có áp cs vẫn bị thì tích tắc nó lại cắt, đang nghe thấy vậy chắc cũng hiểu phải làm gì? GM nói nó BV trong vòng 10nS thôi mà, Fet đóng cắt chắc nhanh hơn cái số này, không có tụ lọc lớn trên sò thì dập mass tha hồ output cụ nhé.

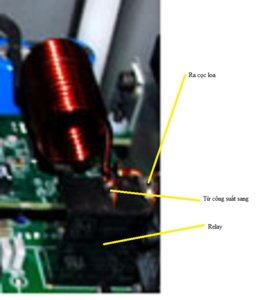

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Làm gì như dòng xanh có nghĩa là nghe thấy nó đóng cắt phì phạch ra loa, đang ngoài sân phi vào nhổ điện. Nhưng nhớ khi vào hít 1 hơi dài rồi nín thở kẻo dính khí độc từ ampli :wink: Sơ đồ nó vẽ lừa đấy, rơ le nó vẫn nối như bao ampli khác thôi. Nó cũng hay lừa như cái phần Ô pham OPA2132 mà nó dùng cho bo Vas kèm cái volume nấc 6 bước đó. Trong máy thật nó không gắn 1 đống điện trở như sơ đồ đâu, nó chỉ gắn phân nửa số điện trở đó.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Các cụ tranh cãi làm gì cho phí sức ra thế. Cụ nào thích GMx thì ráp, cụ nào thích GM4 thì ráp, ko thích nữa thì kiếm THQ mà ráp, ko thích nữa thì mua đồ bản hãng về nghe. Em toàn thấy cãi no mắt, xong thì mạnh ai nấy đi, thấy nói mãi toàn là kiến thức trên trời mà chưa thấy cái mạch bảo vệ nào cho ra dáng ra hồn. Thôi thì có người chịu khó vẽ là em ráp, hưởng xái tí nào từ GM thì hài lòng tí đó. Mệt vãi ...
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Ầy ko phải là tranh cãi, mà là cùng nhau hiểu thấu đáo 1 vấn đề. Nguyên lý đúng có thể do vẽ sai hay sai trị số còn fix được. Nguyên lý sai thì có fix bằng mắt à cụ. Thôi các cụ hàn tiếp đi.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... To cụ đường tăng đang hát ạ, em mệt với cụ lắm. Thời nay chất sám đâu dễ mà cho không, người ta cho cụ bát gạo cụ không nghĩ cách mà làm chín, cứ thế mà ăn vã chắc? Nực cười bảo nó lừa, vâng em biết từ lâu rồi ạ chả phải đến khi có bác bạo gan phọt sơ đồ lên đâu để mà cụ bẩu nó lừa, opam á trong sơ đồ là hai con opa132 đúng k ạ, mà đã 132 thì lấy đâu ra trên layout lại có nhõn con và một con dc servo, phải động não xem nó thế nào chứ. Gặp cái dạng mạch output móc thêm trở 7k5 lên VCC thì quen không? Đoán ra ngay chứ cần đếch gì phãi nhìn file BOM mới biết rõ, hay là k có file bom ạ?Sau máy nó có các thang gain đó mạch cơ sở có rồi chỉ cái ếch có giá trị thì phải động não thôi, data có đấy bác Datjbl nói rồi, áp vào mà tính sao ra được để đảm bảo tổng gain khi phối ghép chuẩn k vỡ, méo là được. Như cụ cứ ngồi đó mà xem ảnh chụp của đời telos 400 không có fix gain thì lại đoán mò thôi.Sơ đồ đó đang hướng người ta đi clone chứ k hướng đi copy thưa cụ, còn chuyện bvl dùng relay nối tiếp hay dập mass với em đếch quan trọng! Suy luận logic lên tí, nó có khoá cắt nguồn rồi thì lo gì nữa, tụ hóa chân sò á không có đâu, không phải em copy nhưng khi ngõ ra đóng mass mà còn mấy cái lọ năng lượng thế kia thì có an toàn cho sò không? Và nên làm thế nào cho đúng hướng?Mạch dò dc và hf có hai phần phần opam cho hf riêng và dc riêng, nhưng đều đi qua một con đệm trước khi báo về octo vào vdk để chuyển trạng thái phần digital cho pic xử lí. Một con pic xử lí logic các chức năng: bv nguồn cs, soft start, bvl lúc mở nguồn và lúc gặp sự cố, bật tắt máy bằng nút mềm, báo đèn trạng thái trước mặt. Còn cần gì nữa chứ?Khi có điện vào nguồn chờ và nguồn nuôi opam xử lí lỗi pic sẽ hoạt động đèn standby sẽ luôn sáng, ấn nút power pic sẽ cho soft star hoạt động để nạp tụ nguồn chính, nạp đủ pic sẽ cắt phần soft để amp lấy thẳng lưới điện cho khoẻ nguồn, pic cho đóng nguồn cs và mute input - output, mở mute out và in ra pic nhận tín hiệu xử lí sẵn của khối dò dc cùng hf về, nếu không có lỗi pic sẽ cho fet đóng mà k cắt và đèn mặt máy sẽ sáng báo power on. Nếu lỗi pic cắt ngay nguồn cs và mute output-input để tránh sự cố đến cs cùng báo đèn lỗi trên mặt máy. Lặp lại logic trên nếu k co ́lỗi gì amp sẽ hát bình thường, trong khi hát khối dò dc và hf mà thấy lỗi pic cắt nguồn cs, dập mass in/output trong 3s sẽ mở lại nguồn cs và nhả relay mute in/output, nếu khối dò hf và dc báo về lỗi thì tíc tắc cắt nguồn lên cs, mute output input, cắt ac vào biến áp, báo đèn lỗi toàn bộ hệ thống. Pic sẽ không nhận lệnh nữa và chờ ngắt nguồn chính sửa chữa thoai.Trong khi hát bình thường nếu ấn power lần nữa pic sẽ cắt nguồn cs, mute in-out, cắt ac vào biến áp. Sau 3s pic nhả mute in-out cho đỡ tốn điện nuôi relay hố hố. Và cuối cùng đèn vàng báo standby sáng thôi.Logic trên có an toàn và được coi là bvl chứ các bác? Bỏ mỗi cái output nối tiếp qua relay để được cái gọi là audio hiend âm thanh trung thật mà tốn thêm bo, tiền và nghĩ cũng nát óc! Em test rồi nhé không các cụ lại bảo em bánh vẽ! Gõ bằng phone oải quá. Viết tắt các thông cảm.

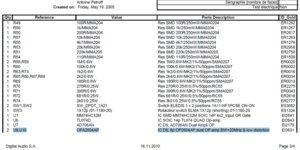

Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... File BOM đây ạ, không có OPA132, 134/2134 nào cả và 2 con 7K5 đó là lừa tình.
Re: GM amplifier đẳng cấp-Danh sách đăng ký trang 1......... Định thôi kệ bác nhưng cũng làm mấy dòng không sau này có người nhầm mãi mãi Bác cố tình không biết hay không biết thật :roll: , họ vẽ 2 con OPA132 trên sơ đồ nhưng trên máy chỉ có 1 con là OPA2132. Bác chưa biết con 2132 là 2 con 132 trong cùng vỏ à. Tương tự với OPA134 và 2134, cũng như OPA604 và 2604, TL072 và 071.... Nhầm cơ bản tiếp... tất cả các đời ampli GM có tích hợp DAC thì đều có chỉnh volume. Không có volume thì họ nghe đi gi tồ thế nào. Em nói thêm cho bác biết, T400 được làm hoàn giống T600-1000-2500 ở bo Vas và công suất trên cơ sở mạch Jop5. Chỉ khác là giảm chi phí bằng giảm phần nguồn, không có cơ chế tiếp địa cơ khí. Cũng nói luôn cho bác biết, bo mạch T600-1000-2500 là hoàn toàn như nhau. Thậm trí cả layout nữa, chỉ có 3 công nghệ là khác nhau trong đó dẫn đến giá thành rất khác nhau. nhuwng công nghệ này không liên quan đến mạch điện. Còn phần bảo vệ của bác thì kệ bác, à mà bác test nhưng gắn đầy đủ công suất và vas vào chưa. nhưng mà bẩu sư phọ Thái nguyên của bác chỉnh lại code đi thì ổn hơn đấy. Việt Nam có tính tự hào, góp ý thì bẩu là chê bai. Tây nó đã trồng khoai lang thành công trên sao hoả còn mềnh thì... làm người tốt khó quá :lol: @Nguyenlap: Con OPA2604 thì con búp phê lấy tín hiệu cho bảo vệ cụ nhé.
